Diagramas de Esquema
Os diagramas a seguir ilustram as estruturas dos esquemas de banco de dados de amostra.
Exemplo de Diagramas de Esquema
O diagrama a seguir ilustra os esquemas de amostra hr e oe e seu relacionamento. Para obter informações sobre os scripts e as descrições de tabela desses esquemas, consulte Esquema de RH e Esquema OE.

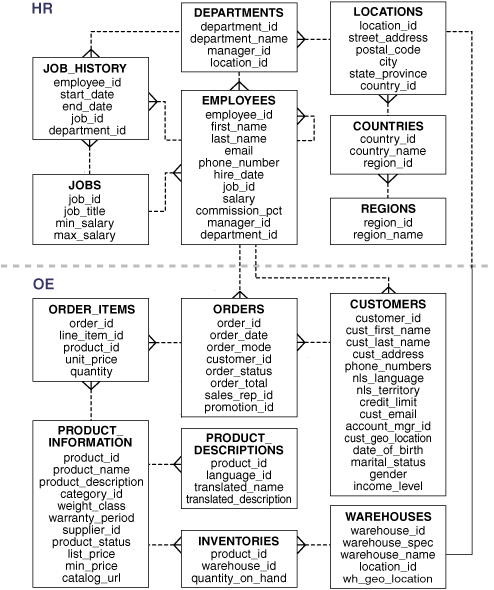

Descrição da ilustração comsc008.gif
O diagrama a seguir ilustra o esquema co. Para obter informações sobre os scripts e a descrição da tabela para esse esquema, consulte Esquema CO.

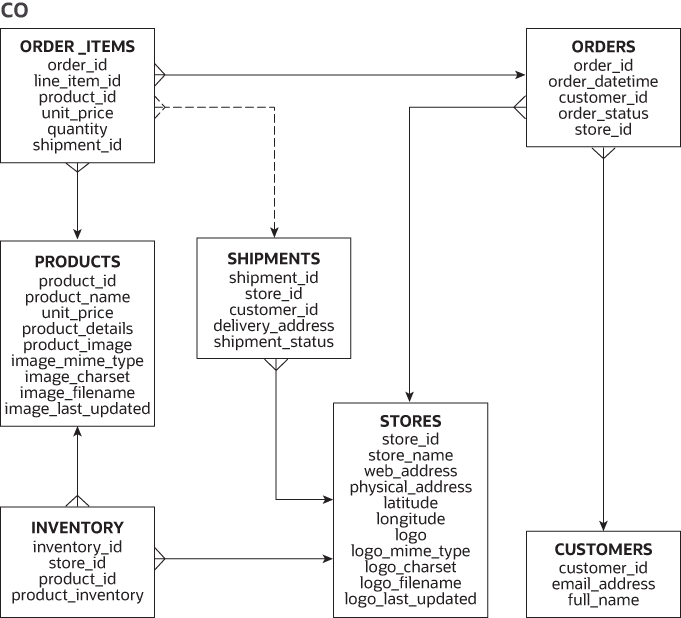

Descrição da ilustração customer-ordens-sd.png
O diagrama a seguir ilustra o esquema sh. Para obter informações sobre os scripts e a descrição da tabela desse esquema, consulte Esquema SH.

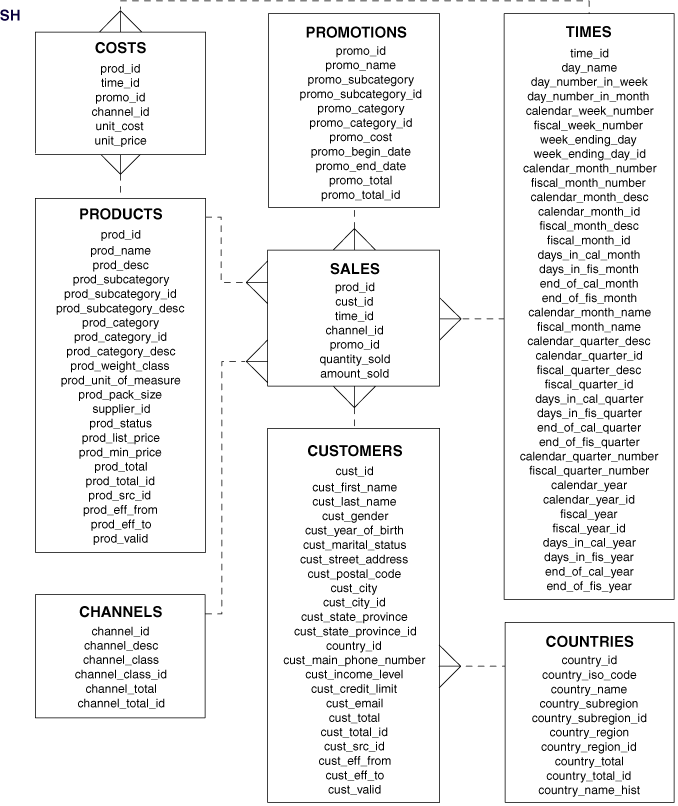

Descrição da ilustração comsc010.gif

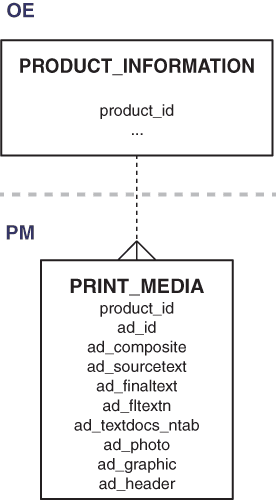

O diagrama a seguir ilustra o esquema pm. Para obter informações sobre os scripts e a descrição da tabela para esse esquema, consulte Esquema PM.
