DRG da VCN e Gateway NAT
Usando a área de assunto DRG da VCN e Gateway NAT, você pode criar relatórios sobre recursos DRG da VCN e Gateway NAT. Com esses relatórios, você pode rastrear os diferentes atributos e métricas dos recursos do DRG da VCN e do Gateway NAT em tenancies e compartimentos.
- Uma VCN é sua rede privada e logicamente isolada na OCI, semelhante a uma rede on-premises tradicional. Ele define o espaço de endereço IP (blocos CIDR) e contém sub-redes, tabelas de roteamento, listas de segurança/NSGs e gateways. Você usa uma VCN para hospedar e controlar o tráfego de/para Computação, bancos de dados, balanceadores de carga etc.
- Um DRG é um roteador de borda virtual que permite conectividade privada entre sua VCN e redes externas.
- Um Gateway NAT fornece acesso à Internet somente de saída para recursos em sub-redes privadas. As instâncias podem iniciar conexões com a Internet (por exemplo, atualizações do sistema operacional, extração de pacotes, chamada de APIs externas), mas nenhuma conexão de entrada da Internet é permitida por meio do NAT.
Perguntas sobre o Negócio
A área de assunto pode responder às seguintes perguntas de negócios:
- Quantas contagens de tabelas de anexo/distribuição/roteamento estão presentes?
- Qual é o estado do ciclo de vida de cada anexo/distribuição/tabelas de roteamento?
- Qual é o tempo de criação e exclusão de cada anexo/distribuição/tabelas de roteamento?
- Qual Gateway de NAT da VCN está conectado a qual tabela de roteamento?
- Qual compartimento contém a maior contagem de anexos? Em qual região o anexo foi criado?
Modelo Lógico
A área de assunto DRG da VCN e Gateway NAT é baseada em um modelo lógico orientado por relacionamento.

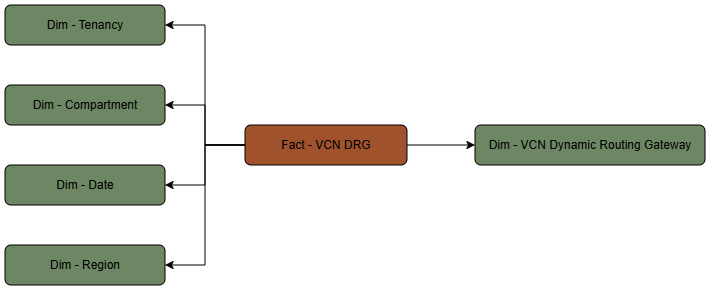

Este diagrama mostra como a tabela de fatos DRG da VCN está relacionada às seguintes tabelas de dimensão:

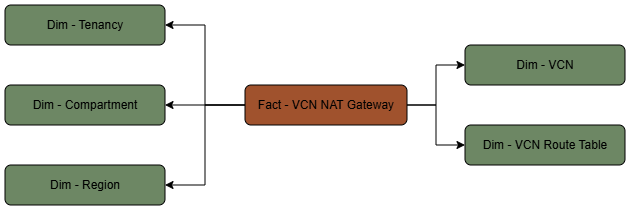

Este diagrama mostra como a tabela de fatos Gateway NAT da VCN está relacionada às seguintes tabelas de dimensões:
Detalhes da Métrica
As pastas de fatos nesta área de assunto mostram as seguintes métricas:
| Fato | Métrica | Descrição |
|---|---|---|
| VCN - DRG | Contagem de Anexos | Fornece a contagem de VCNs, RPCs ou Circuitos Virtuais anexados a este DRG. |
| VCN - DRG | Contagem de Distribuição | Fornece o número de distribuições de rota. |
| VCN - DRG | Contagem de Tabelas de Roteamento | Fornece o número de tabelas de roteamento do DRG definidas. |
