Uplinks

Conectividade Física

Em cada switch de coluna, as portas 1 a 4 podem ser usadas para uplinks para a rede do data center. Para velocidades de 10 ou 25 Gbps, a porta do comutador de coluna deve ser dividida usando um cabo de interrupção MPO-to-4xLC. Para velocidades de 40 ou 100 Gbps, cada porta de comutador usa uma única conexão de cabo MPO a MPO. A velocidade de conexão correta deve ser especificada durante a configuração inicial para que as portas do switch sejam configuradas com o modo de interrupção e a velocidade de transferência apropriados.

Os uplinks são configurados durante a inicialização do sistema, com base nas informações fornecidas como parte da lista de verificação de instalação. As portas de uplink do spine switch não utilizadas, incluindo portas de breakout não utilizadas, estão desativadas por motivos de segurança. A tabela mostra as configurações de uplink suportadas por contagem e velocidade de porta e a largura de banda total resultante.

Independentemente do número de portas e velocidades de porta configuradas, você também seleciona uma topologia para os uplinks entre os switches de coluna e a rede do data center. Essas informações são essenciais para que o administrador de rede configure a agregação de links (canais de portas) nos switches de data center. A tabela mostra as opções disponíveis.

Topologia

A topologia física para os uplinks do rack para a rede do data center depende dos requisitos de largura de banda e dos switches e portas disponíveis do data center. A conexão com um único switch de data center implica que você selecione uma topologia de triângulo. Para aumentar a redundância, distribua os uplinks em um par de switches de data center, selecionando uma topologia quadrada ou de malha. Cada topologia permite que você comece com uma largura de banda mínima, que você pode expandir com a necessidade crescente. A largura de banda máxima é de 800 Gbps, assumindo que os switches, transceptores e cabos do data center permitem isso.

Os diagramas a seguir fornecem uma visão simplificada das topologias suportadas e podem ser usados como orientação inicial para integrar o rack à rede de data center. Use os diagramas e as notas para determinar o cabeamento e a configuração de switch apropriados para sua instalação. Para obter exemplos de configuração de uplink mais detalhados, que foram testados pela Oracle, consulte Topologias de Referência.

Observações do Diagrama

No lado do rack, há dois switches de coluna que devem ser conectados à rede do data center. Ambos os switches de coluna devem ter configurações de porta e cabo idênticas. Em cada exemplo, os switches de coluna são mostrados na parte inferior, com todas as portas de uplink identificadas pelo número da porta. As linhas representam a conexão de cabo de saída com os switches do data center, que são mostrados na parte superior de cada exemplo sem números de porta.

Padrão de cabeamento e velocidade do porto

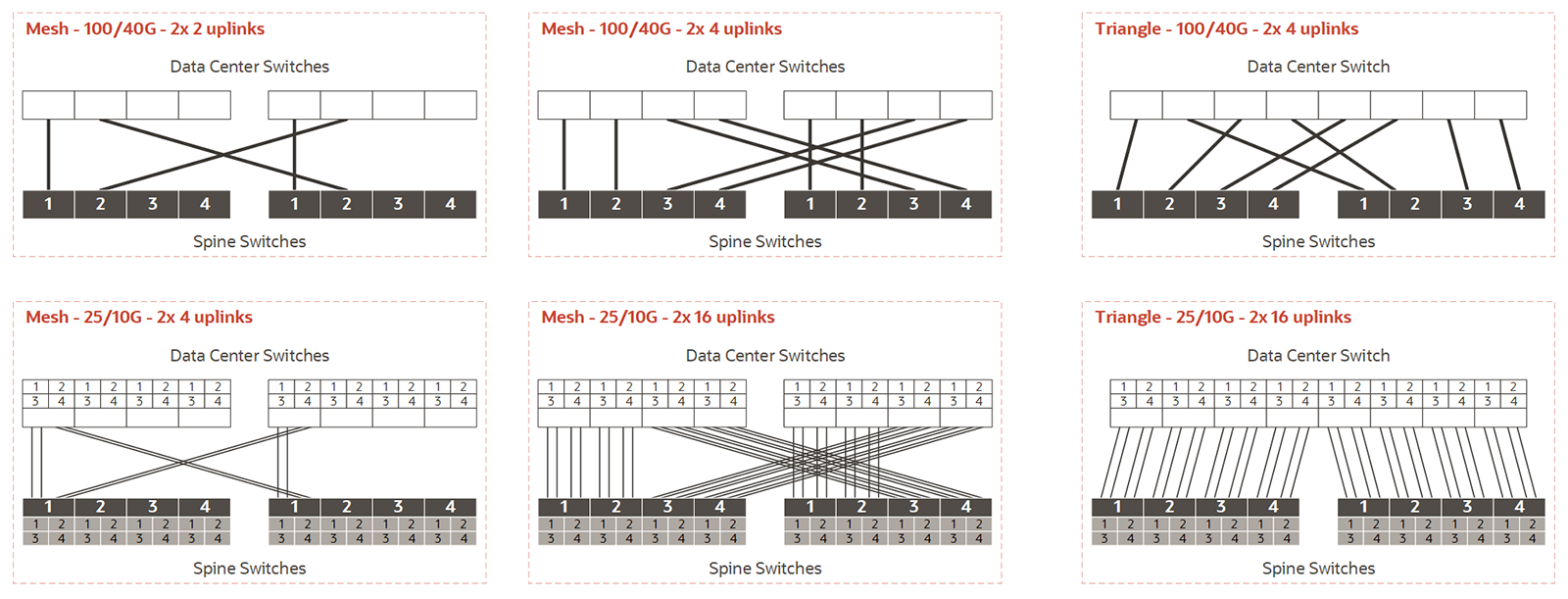

Há seis exemplos no total, organizados em duas linhas por três colunas.

• A linha superior mostra opções de cabeamento com base em conexões de 100 Gbps ou 40 Gbps de porta completa. A linha inferior mostra as opções de cabeamento usando portas breakout a velocidades de 25 Gbps ou 10 Gbps; as caixas menores numeradas 1-4 representam as conexões breakout para cada uma das quatro principais portas de uplink por comutador de coluna.

• A terceira coluna mostra uma topologia de triângulo com conexões de porta cheia e conexões de fuga. A diferença com a coluna dois é que todos os uplinks estão conectados a um único switch de data center. A largura de banda total é a mesma, mas a topologia do triângulo não tem redundância de switch de data center.

• Não há diagramas para a topologia quadrada. A configuração de cabeamento quadrado é semelhante aos exemplos de malha, mas sem os padrões de cruzamento. Visualmente, todos os conectores nos diagramas seriam paralelos. Em uma topologia quadrada, todos os cabos de saída de um comutador de coluna são conectados porta para porta para o mesmo comutador de data center. Ao contrário da malha, o quadrado implica que cada interruptor de coluna é pareado com apenas um interruptor de data center.

Contagem de Links

Ao conectar os uplinks, você deve seguir a numeração da porta do comutador de coluna. Lembre-se de que ambos os interruptores de coluna são cabeados de forma idêntica, de modo que cada uplink ou conexão corresponde a um par de cabos.

• Com um cabo por porta de coluna, usando transceptores de 100 ou 40 Gbps, o primeiro par de uplink usa portas de comutador de coluna numeradas 1, o segundo usa a porta 2 e assim por diante. Nesta configuração, o número máximo de uplinks é quatro por interruptor de coluna.

• Quando são usados cabos de ruptura, com velocidades de porta de 25 ou 10 Gbps, o primeiro par de uplink usa a porta 1/1. Com dois ou quatro uplinks por interruptor de coluna, ainda há apenas uma porta completa em uso. Quando você aumenta a contagem de uplinks para 8 por comutador de coluna, as portas 1/1-2/4 estão em uso. Com 16 uplinks por comutador de coluna, todas as conexões breakout de todas as quatro portas reservadas estarão em uso.

• Em uma topologia de malha, um padrão de cabeamento específico deve ser seguido: conecte a primeira metade de todos os uplinks a um switch de data center e a segunda metade ao outro switch de data center. Por exemplo: se você tiver quatro uplinks, os dois primeiros irão para o mesmo switch; se você tiver oito uplinks (não mostrados nos diagramas), os primeiros quatro irão para o mesmo switch; se você tiver 16 uplinks, os primeiros oito irão para o mesmo switch.

Implicações da Topologia da Malha

• Em uma topologia de malha, a configuração do switch de coluna espera que a primeira metade de todos os uplinks esteja conectada a um switch de data center e a segunda metade ao outro switch de data center. Quando você conecta inicialmente o rack à sua rede de data center, é fácil seguir esse padrão.

• No entanto, se você aumentar o número de uplinks posteriormente, o padrão de cabeamento de malha terá uma implicação significativa para os uplinks existentes. Compare os diagramas nas duas primeiras colunas: quando você dobra a contagem de uplinks, metade das conexões existentes deve ser movida para o outro switch do data center. Para uplinks de 100/40 Gbit, a reativação só é necessária quando você aumenta a contagem de links de 2 para 4. Devido ao maior número de cabos, os uplinks de 25/10-Gbit exigem mais cabeamento: ao aumentar a contagem de uplink de 2 para 4, de 4 para 8 e de 8 para 16.

Conexão Lógica

A conexão lógica entre o rack e o data center é implementada inteiramente na camada 3. No modelo OSI (Open Systems Interconnection model), a camada 3 é conhecida como camada de rede, que usa os campos de endereço IP de origem e destino em seu cabeçalho para rotear o tráfego entre dispositivos conectados.

O Compute Cloud@Customer suporta duas opções de conexão lógica: você deve escolher entre roteamento estático e roteamento dinâmico. Ambas as opções de roteamento são suportadas pelas três topologias físicas.

Designs de Roteamento Suportados

A tabela a seguir mostra quais designs de roteamento são suportados, dependendo da topologia física do seu data center e da conexão lógica que você escolher implementar.

Observe que a agregação de links entre vários dispositivos (vPC ou MLAG) só é suportada com roteamento estático. Quando o roteamento dinâmico é selecionado, a agregação de links é restrita às portas do mesmo switch.

Quando os uplinks são cabeados em uma topologia de malha, um mínimo de 2 conexões físicas por interruptor de coluna se aplica. Para estabelecer pareamento BGP, são necessárias 2 sub-redes. Se a contagem de uplink for alterada, os canais de porta serão reconfigurados, mas as sub-redes dedicadas permanecerão as mesmas.
