Topologias de Referência

Essas topologias detalhadas são exemplos de configurações de uplink que foram testadas e são conhecidas por funcionarem conforme esperado. Cada exemplo inclui um diagrama para ilustração e diretrizes de configuração.

Ao se preparar para a instalação do Oracle Compute Cloud@Customer, você decide como o sistema será conectado à rede do data center: contagem de uplink, padrão de cabeamento, velocidade de conexão, design de roteamento e assim por diante. As decisões sobre uplinks são baseadas na infraestrutura de rede do data center e nos requisitos de largura de banda e disponibilidade do ambiente Compute Cloud@Customer. Essas topologias de referência ajudam você a tomar decisões informadas para seu ambiente específico e fornecem orientação para configurar seus switches para a topologia selecionada.

Cuidado

Os parâmetros de configuração fornecidos nas topologias de referência destinam-se como diretrizes para administradores de rede. Os detalhes exatos da configuração de seu ambiente específico devem estar alinhados com o design da rede do data center.

Topologia de Malha com Roteamento Estático ECMP

O ECMP Mesh permite a implantação de rede da Camada 3 de acordo com as melhores práticas comprovadas pelo setor. Esta topologia de uplink é altamente recomendada.

Propriedades de Configuração

Topologia de malha – cada interruptor de coluna é conectado a dois switches de data center independentes
Roteamento estático – todo o tráfego de saída de um uplink passa por um único IP de gateway configurado em seu dispositivo de rede de mesmo nível no data center
ECMP – otimização da largura de banda em vários links ou caminhos redundantes
Sub-redes /30 separadas – cada uplink conecta um canal de porta de comutador de coluna a um canal de porta de comutador de data center em uma sub-rede /30

Destaques da Topologia

Todos os uplinks são configurados como canais LACP/porta ativa com rate=fast
- O canal de porta Po41 representa o primeiro conjunto de links nos dois switches de coluna. Eles se conectam diretamente aos switches ToR correspondentes.
- O canal de porta Po42 representa o segundo conjunto de links em ambos os switches de coluna. Eles estabelecem conexão cruzada com os switches ToR correspondentes.
As portas do switch ToR que se conectam aos switches de coluna devem ser configuradas no modo de acesso. O protocolo da árvore de abrangência deve ser desativado.
Requer 4 sub-redes exclusivas: um tamanho de sub-rede /30 é recomendado, mas /31 é possível se os switches ToR suportarem isso.
- Rotas estáticas de custo igual para ambos os switches ToR são configuradas automaticamente.
- O tráfego de saída pode hash para qualquer um dos 4 uplinks.
- NÃO é possível isolar tráfego de saída de VCN/VM específico por meio de um uplink específico.

Diagrama mostrando uma configuração de referência de uplinks em uma topologia de malha com roteamento estático ECMP.

Exemplo de Configuração Detalhada do Interruptor de Coluna

Interruptor de coluna 1

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.1/30
  ip nat outside

interface port-channel42
  description "customer uplink 2"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.9/30
  ip nat outside

ip route 0.0.0.0/0 po41 10.25.16.2 20
ip route 0.0.0.0/0 po42 10.25.16.10 20

Rotas adicionadas:

0.0.0.0/0, ubest/mbest: 2/0
  *via 10.25.16.2, [20/0], 6d08h, static
  *via 10.25.16.10, [20/0], 6d08h, static

Interruptor de coluna 2

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.5/30
  ip nat outside

interface port-channel42
  description "customer uplink 2"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.13/30
  ip nat outside

ip route 0.0.0.0/0 po41 10.25.16.6 20
ip route 0.0.0.0/0 po42 10.25.16.14 20

Rotas adicionadas:

0.0.0.0/0, ubest/mbest: 2/0
  *via 10.25.16.6, [20/0], 6d07h, static
  *via 10.25.16.14, [20/0], 6d07h, static

Topologia de Malha com Roteamento Estático VRRP (Não Suportado)

A malha VRRP teria um impacto negativo no desempenho da rede. Esta topologia de uplink NÃO é recomendada.

Quando os uplinks são configurados em uma topologia de malha, há 4 uplinks de Camada 3 distintos para os switches ToR. Em uma configuração de switch de Protocolo de Redundância do Roteador Virtual, o tráfego de saída geralmente é roteado pelo uplink com a atribuição principal/ativa. Assim, uma configuração de malha VRRP reduziria a largura de banda de saída para apenas 25% da capacidade real. Portanto, essa configuração não é considerada suportada.

Topologia de Malha com Roteamento Dinâmico

O Dynamic Mesh permite a implantação da rede da Camada 3 de acordo com as melhores práticas comprovadas pelo setor. Esta topologia de uplink é altamente recomendada.

Propriedades de Configuração

Topologia de malha – cada interruptor de coluna é conectado a dois switches de data center independentes
Roteamento dinâmico – Sistemas Autônomos pareados, o appliance e o data center, trocam informações de roteamento usando eBGP (Protocolo de Gateway de Fronteira externo). O melhor caminho de roteamento é ajustado dinamicamente com base nas informações de disponibilidade de rede divulgadas por cada AS.
Sub-redes /30 separadas – cada uplink conecta um canal de porta de comutador de coluna a um canal de porta de comutador de data center em uma sub-rede /30

Destaques da Topologia

Todos os uplinks são configurados como canais LACP/porta ativa com rate=fast
- O canal de porta Po41 representa o primeiro conjunto de links nos dois switches de coluna. Eles se conectam diretamente aos switches ToR correspondentes.
- O canal de porta Po42 representa o segundo conjunto de links em ambos os switches de coluna. Eles estabelecem conexão cruzada com os switches ToR correspondentes.
As portas do switch ToR que se conectam aos switches de coluna devem ser configuradas no modo de acesso. O protocolo da árvore de abrangência deve ser desativado.
Requer 4 sub-redes exclusivas: um tamanho de sub-rede /30 é recomendado, mas /31 é possível se os switches ToR suportarem isso.
- Duas sessões de pareamento de eBGP são estabelecidas entre cada coluna e os dois switches ToR.
- O tráfego de saída pode hash para qualquer um dos 4 uplinks.
- NÃO é possível isolar tráfego de saída de VCN/VM específico por meio de um uplink específico.

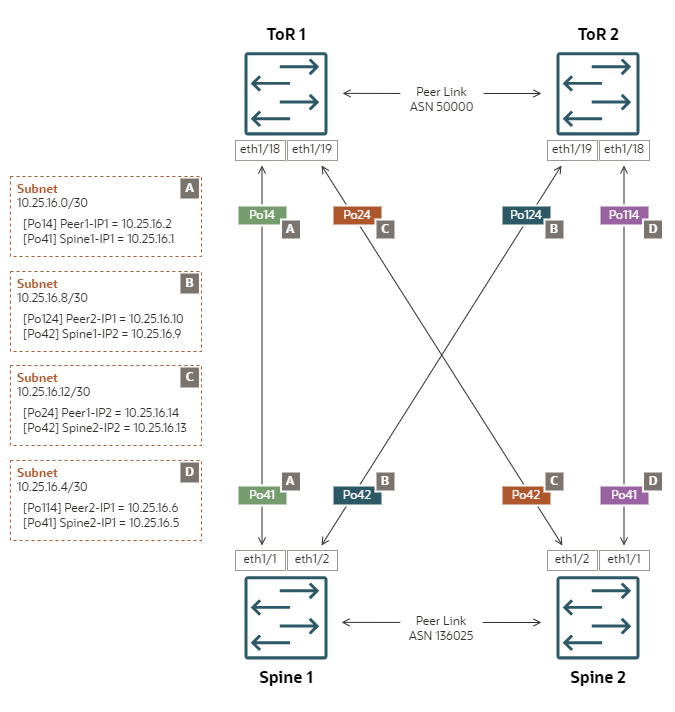

Diagrama mostrando uma configuração de referência de uplinks em uma topologia de malha com roteamento dinâmico eBGP.

Detalhes da Configuração da Chave de Coluna

Interruptor de coluna 1

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.1/30
  ip nat outside

interface port-channel42
  description "customer uplink 2"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.9/30
  ip nat outside

router bgp 136025
  router-id 10.25.16.1
  neighbor 10.25.16.2
    bfd singlehop
    remote-as 50000
    address-family ipv4 unicast
  neighbor 10.25.16.10
    bfd singlehop
    remote-as 50000
    address-family ipv4 unicast

BGP Sessions:
ASN 136025
VRF default, local ASN 136025

Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
10.25.16.2     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
10.25.16.10    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

Interruptor de coluna 2

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.5/30
  ip nat outside

interface port-channel42
  description "customer uplink 2"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.13/30
  ip nat outside

router bgp 136025
  router-id 10.25.16.5
  neighbor 10.25.16.6
    bfd singlehop
    remote-as 50000
    address-family ipv4 unicast
  neighbor 10.25.16.14
    bfd singlehop
    remote-as 50000
    address-family ipv4 unicast

BGP Sessions:
ASN 136025
VRF default, local ASN 136025

Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
10.25.16.6     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
10.25.16.14    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

Topologia Quadrada com Roteamento Estático ECMP

O ECMP Square permite a implantação de rede da Camada 3 de acordo com as melhores práticas comprovadas pelo setor. Esta topologia de uplink é altamente recomendada.

Propriedades de Configuração

Topologia quadrada – cada comutador de coluna é conectado a um comutador de data center independente diferente
Roteamento estático – todo o tráfego de saída de um uplink passa por um único IP de gateway configurado em seu dispositivo de rede de mesmo nível no data center
ECMP – otimização da largura de banda em vários links ou caminhos redundantes
Sub-redes /30 separadas – cada uplink conecta um canal de porta de comutador de coluna a um canal de porta de comutador de data center em uma sub-rede /30

Destaques da Topologia

Todos os uplinks são configurados como canais LACP/porta ativa com rate=fast
As portas do switch ToR que se conectam aos switches de coluna devem ser configuradas no modo de acesso. O protocolo da árvore de abrangência deve ser desativado. As chaves ToR NÃO devem ser configuradas com vPC.
Requer 2 sub-redes exclusivas: um tamanho de sub-rede /30 é recomendado, mas /31 é possível se os switches ToR suportarem isso.
- Rotas estáticas de custo igual para ambos os switches ToR são configuradas automaticamente.
- O tráfego de saída pode hash para qualquer um dos 2 uplinks.
- NÃO é possível isolar tráfego de saída de VCN/VM específico por meio de um uplink específico.

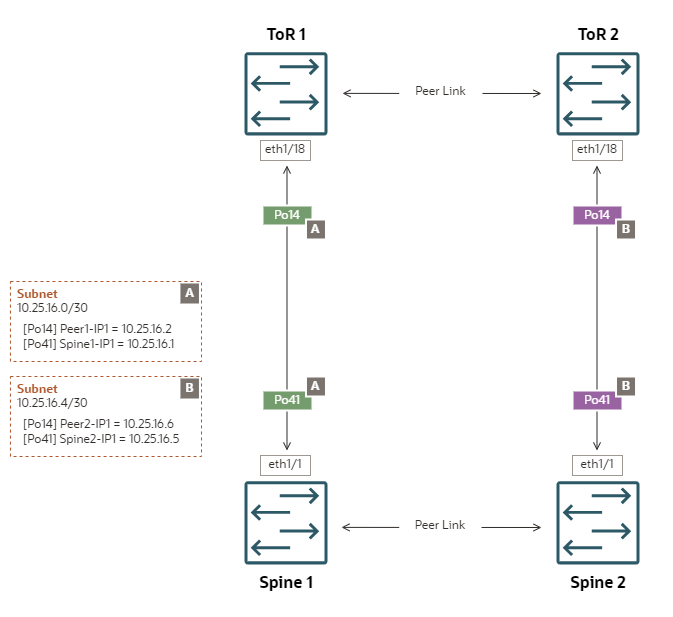

Diagrama mostrando uma configuração de referência de uplinks em uma topologia quadrada com roteamento estático ECMP.

Exemplo de Configuração Detalhada do Interruptor de Coluna

Interruptor de coluna 1

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.1/30
  ip nat outside

Rotas adicionadas:

0.0.0.0/0, ubest/mbest: 2/0
  *via 10.25.16.2, [20/0], 6d08h, static
  *via 10.25.16.6, [100/0], 6d08h, static

Interruptor de coluna 2

interface port-channel41
  description "customer uplink"
  no switchport
  mtu 9216
  speed 10000
  no negotiate auto
  ip access-group ingress-ports-acl in
  no ip redirects
  ip address 10.25.16.5/30
  ip nat outside

Rotas adicionadas:

0.0.0.0/0, ubest/mbest: 2/0
  *via 10.25.16.6, [20/0], 6d07h, static
  *via 10.25.16.2, [100/0], 6d07h, static

Topologia de Triângulo com Roteamento Estático ECMP

O Triângulo ECMP permite pareamento com um único roteador ou switch de data center.

Propriedades de Configuração

Topologia de triângulo – ambos os switches de coluna estão conectados a um único switch de data center
Roteamento estático – todo o tráfego de saída de um uplink passa por um único IP de gateway configurado em seu dispositivo de rede de mesmo nível no data center
ECMP – otimização da largura de banda em vários links ou caminhos redundantes
Sub-redes /30 separadas – cada uplink conecta um canal de porta de comutador de coluna a um canal de porta de comutador de data center em uma sub-rede /30

Destaques da Topologia

Todos os uplinks são configurados como canais LACP/porta ativa com rate=fast
O canal de porta Po41 representa o conjunto de links configurados em ambos os switches de coluna. Os canais de porta Po14 e Po114 representam os conjuntos correspondentes de links configurados na chave ToR.
As portas do switch ToR que se conectam aos switches de coluna devem ser configuradas no modo de acesso. O protocolo da árvore de abrangência deve ser desativado.
Requer 2 sub-redes exclusivas: um tamanho de sub-rede /30 é recomendado, mas /31 é possível se o switch ToR suportar.
- Rotas estáticas de custo igual para a chave ToR são configuradas automaticamente.
- O tráfego de saída pode hash para qualquer um dos 2 uplinks.
- NÃO é possível isolar tráfego de saída de VCN/VM específico por meio de um uplink específico.

Diagrama mostrando uma configuração de referência de uplinks em uma topologia de triângulo com roteamento estático ECMP e uma rede de administração segregada.

Exemplo de Configuração Detalhada do Interruptor de Coluna

Interruptor de coluna 1

interface port-channel41
  no shutdown
  mtu 9216
  ip address 10.25.16.2/30
  no ipv6 redirects
  ip proxy-arp
  ip nat outside

ip route 0.0.0.0/0 po41 10.25.16.1 20
ip route 0.0.0.0/0 po41 10.25.16.5 100

Interruptor de coluna 2

interface port-channel41
  no shutdown
  mtu 9216
  ip address 10.25.16.6/30
  no ipv6 redirects
  ip proxy-arp
  ip nat outside

ip route 0.0.0.0/0 po41 10.25.16.5 20
ip route 0.0.0.0/0 po41 10.25.16.1 100

Topologia para Tráfego de Administração Segregado

Se você decidir segregar o tráfego de administração do Compute Cloud@Customer, poderá cabo e configurar as conexões dedicadas para a rede de administração usando as mesmas topologias que a rede de dados. Todos os mesmos princípios se aplicam.

A topologia de rede de administração não precisa corresponder à rede de dados: ela pode ser baseada em outra topologia de referência, usando um número diferente de portas físicas operando em uma velocidade de link diferente. A configuração de uplink requer diferentes sub-redes, endereços IP e canais de porta, mas, caso contrário, se parece exatamente com uma rede de dados.

Nos switches de coluna, a rede de administração é codificada para usar o canal de porta 45 (Po45), enquanto a rede de dados usa Po41 e Po42. No lado do data center dos uplinks, você tem permissão para usar qualquer ID de canal de porta válido que se ajuste à configuração do data center existente.
