Você pode criar e trabalhar com diagramas relacionais no painel do editor.

Quando um objeto é selecionado no diagrama, você pode inspecionar as propriedades dele no painel direito. Para uma tabela, as propriedades exibidas são Colunas, Chave Primária, Constraints Exclusivas, Índices, Chaves Estrangeiras, Comentários e Cores. As únicas propriedades que você pode editar são cor de fundo e borda. Clique no ícone Redefinir para retornar às cores padrão.

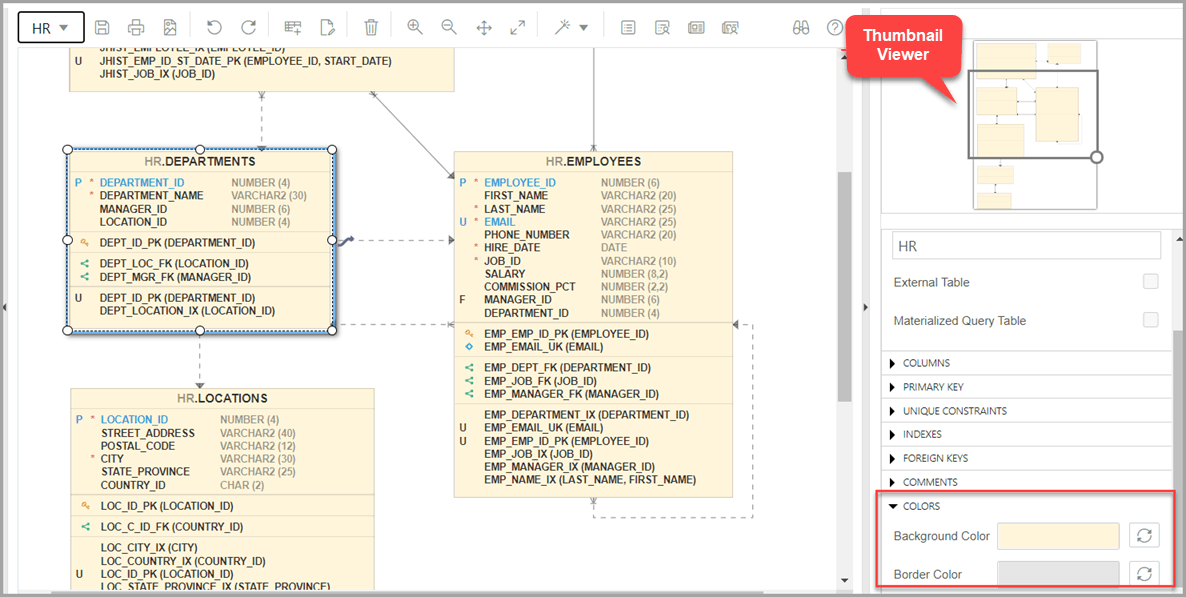

A figura a seguir mostra as propriedades de um objeto selecionado no painel do editor.

Você pode arrastar o visualizador de miniaturas no canto superior direito para exibir a área apropriada no painel do editor. Isso é útil quando você está trabalhando com diagramas longos no painel do editor.

Ao criar diagramas, você pode:

• Selecione um objeto e arraste-o para movê-lo.

• Ajuste ou mova objetos com os relacionamentos intactos.

• Adicione cotovelos às linhas de relacionamento para evitar a interseção com linhas de outros objetos. Clique com o botão direito do mouse na linha de relacionamento e arraste para criar o cotovelo. Clique em Remover vértice para restaurar a forma original.

• Redimensione objetos arrastando as alças posicionadas ao redor da caixa.

• Selecione e clique com o botão direito do mouse em um objeto para as seguintes opções:

  • Visualização DDL: Mostra as instruções DDL do objeto.

  • Atualizar: Atualiza todas as ações executadas no objeto.

  • Excluir: Exclui o objeto.

  • Editar: Abre a Caixa de Diálogo Propriedades da Tabela para editar um objeto de tabela ou a Caixa de Diálogo Propriedades da View de um objeto de view.

  • Chaves Estrangeiras Implícitas: Abre a Caixa de Diálogo Chaves Estrangeiras Implícitas. Use esta opção para definir chaves estrangeiras implícitas para o objeto. Consulte Chaves Estrangeiras Implícitas

  • Exibir Guias de Dados JSON: Abre o diagrama de guia de dados JSON para a tabela ou view. Consulte Sobre a Exibição de Guias de Dados JSON

Os ícones na barra de ferramentas são:

• Salvar Diagrama: Salva o diagrama selecionado no momento. Os diagramas são armazenados em uma tabela criada no esquema do usuário.

• Imprimir Diagrama: Imprime o diagrama selecionado.

• Salvar em SVG: Salva o diagrama selecionado no momento em um arquivo de imagem no formato SVG.

• Adicionar Objetos ao Diagrama: Uma caixa de diálogo é exibida na qual você pode selecionar um ou mais objetos de tabelas ou views do tipo de um esquema específico no diagrama selecionado. Digite * para listar todos os objetos de um tipo de objeto (tabelas ou views) no esquema. Você também pode pesquisar digitando alguns caracteres.

• Adicionar Observação: Adiciona observações ao diagrama selecionado. Selecione a nota para adicionar texto e para ver as propriedades associadas no painel direito, como Tamanho da fonte e Cores.

  • Para inserir texto, expanda TEXT e digite informações. Clique em Aplicar.

  • Para selecionar o plano de fundo, a borda ou a cor do texto da nota, clique na caixa e selecione a cor necessária. Para reverter para a cor padrão, clique em Redefinir .

• Excluir: Exclui o(s) objeto(s) selecionado(s) do diagrama. Para selecionar vários objetos, pressione a tecla CTRL e selecione os objetos.

• Ampliar: Exibe mais detalhes e potencialmente menos objetos no diagrama selecionado no momento.

• Reduzir: Exibe menos detalhes e potencialmente mais objetos no diagrama selecionado no momento.

• Tela de Ajuste: Faz com que todos os objetos relevantes se encaixem na janela do diagrama selecionado no momento, ajustando os tamanhos de formas e rótulos de texto conforme necessário.

• Tamanho Real: Ajusta as formas e os labels de texto no diagrama selecionado no momento para os tamanhos padrão.

• Layout: Layout Automático: reorganiza os objetos no diagrama para um layout que pode ser mais significativo e atraente. Se você não gostar da reorganização, poderá restaurar o layout anterior clicando em Desfazer.

• Layout: Layout em Estrela: Organiza novamente os objetos no diagrama para um layout de esquema em estrela, em que a tabela de fatos está no centro e as tabelas de dimensões associadas envolvem a tabela de fatos.

• Visualização DDL: Mostra as instruções DDL do objeto. Você tem a opção de salvar ou enviar as instruções DDL para a planilha. Para escolher o que deseja exibir, clique em Opções.

• Visualização de DDL para Esquema Atual: Mostra as instruções DDL para o esquema atual. Você pode enviar as instruções DDL para a planilha.

• Relatório de Diagramas: Gera um relatório de dicionário de dados de tudo no diagrama.

• Relatório de Esquema: Gera um relatório de dicionário de dados de tudo no esquema.

• Ajuda: Exibe a ajuda do editor de Modelagem de Dados.
