Visualização de Gráficos de Linhas

O Oracle Log Analytics fornece uma visualização do gráfico de linha que permite agrupar por um campo numérico e, em seguida, representar graficamente a tendência de valores com o passar do tempo. Somente campos numéricos ou saída agregada (soma como soma, média se os campos ou a saída puderem ser divididos por tempo) podem ser selecionados para o eixo y.
Por exemplo, para exibir a contagem de todas as entradas de log do Apache, que são agrupadas por origem, ao longo de um período (digamos os últimos 7 dias):
  1. Abra o menu de navegação e clique em Observabilidade e Gerenciamento. Em Log Analytics, clique em Log Explorer.
  2. No Log Explorer, defina o controle de tempo no canto superior direito como Última Semana.
  3. Na seção Fixado do painel Campos, clique em Origem de Log, selecione todas as origens de log do Apache e clique em Aplicar.
  4. No painel Visualizar, selecione Linha (gráfico de linhas abertas) nas opções de visualização.

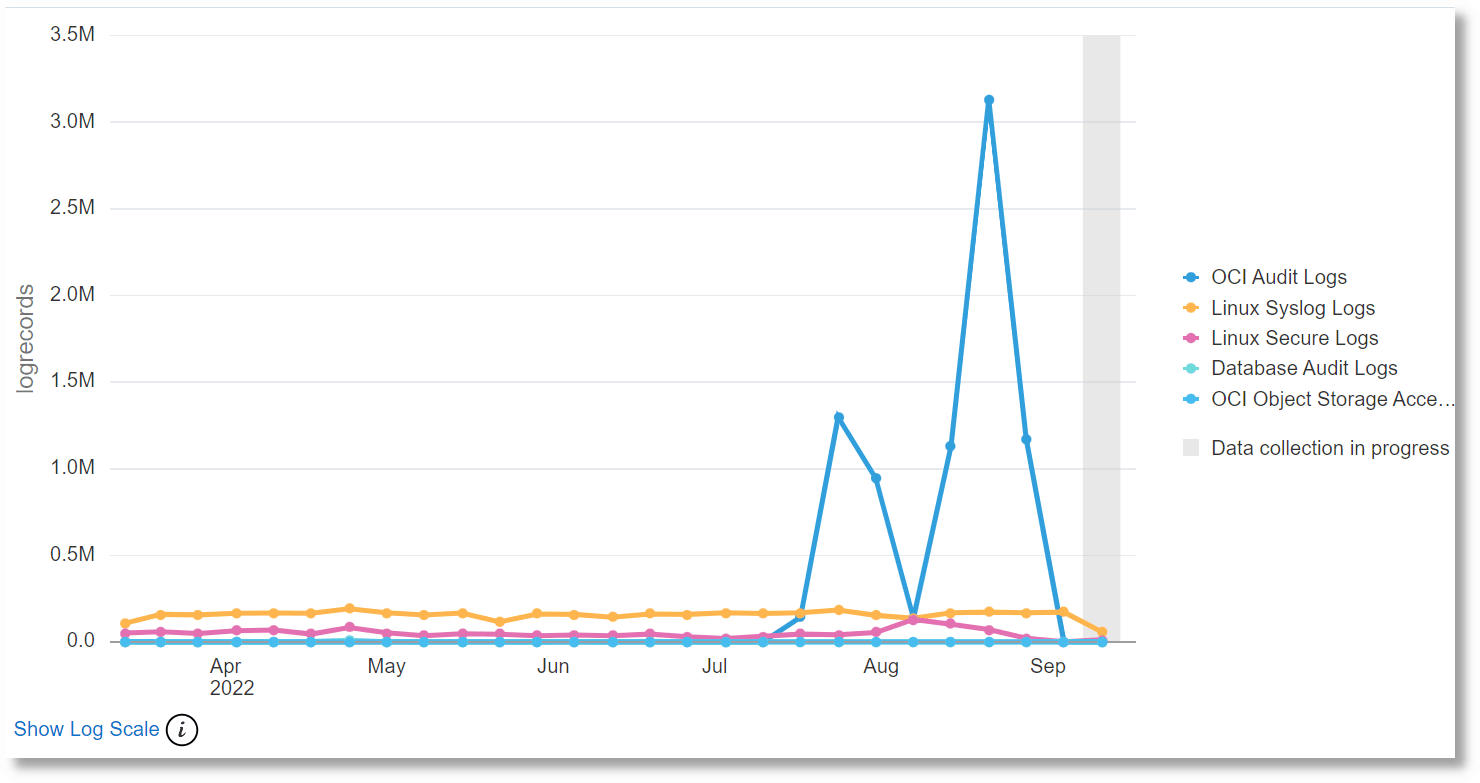

    Visualização do gráfico de linhas

    • Clique em qualquer timestamp ao longo do eixo x para análise. Além disso, para selecionar vários carimbos de data e hora ao longo do eixo x, clique e arraste para desenhar um retângulo ao redor dos pontos para detalhar. Clique em Esc para cancelar.

    • Você pode selecionar vários campos a serem exibidos no eixo y arrastando-os para a região Agrupar por. Cada campo é mostrado com uma forma de marcador diferente no gráfico de linhas.
    • Ative a caixa de seleção Mostrar somente logs de problemas para exibir somente os registros de log plotados no gráfico que têm valores não nulos para o campo Problem Priority.
    • Ative a caixa de seleção Mostrar escala de log quando a faixa de contagem de registros de log for ampla para que a escala logarítmica seja aplicada nos valores para exibi-los todos no gráfico.
    • Clique no botão Configurações Ícone Editar:
      • Selecione o Tipo de gráfico em Line with marker, Line without marker, Line with area ou Marker only, com base em sua necessidade.
      • Selecione Tipo de linha straight ou Curved.
      • Selecione Largura da linha Normal ou Thin.
      • Para o Comportamento do efeito hover da dica de ferramenta, selecione Hover anywhere over chart ou Hover directly over marker. O Hover anywhere over chart se conecta ao ponto mais próximo e os marcadores não são necessários. Hover directly over marker funciona melhor com marcadores mostrados.
      • Para o Tipo de dica de ferramenta, mostre Show single series ou Show all series. Quando você seleciona Show all series, os valores de todas as séries no intervalo de tempo especificado são exibidos quando você passa o cursor sobre um marcador específico.
A contagem de registros de log do Apache agrupados por Origem de Log é exibida no gráfico.
