Sobre como configurar a conectividade Lustre

O sistema de arquivos Lustre é implantado em uma sub-rede, em uma VCN gerenciada pelo cliente. Os clientes mais ilustres montam o sistema de arquivos por meio da rede VCN. Os aspectos de rede, como pareamento, endereços IP, grupos de segurança, listas de segurança e roteamento, são gerenciados por você, o cliente. Consulte Visão Geral do OCI Networking na seção Explore More para saber mais sobre os componentes do OCI Networking.

Os componentes do Lustre são implantados em uma sub-rede gerenciada pelo cliente (essa sub-rede deve existir durante a criação do sistema de arquivos do Lustre). Essa sub-rede deve ter um número suficiente de endereços IP disponíveis para designar aos recursos do sistema de arquivos e o suficiente para crescimento futuro. O requisito está entre 43 e 60 endereços IP por 100 TB, dependendo da camada de desempenho selecionada. A futura expansão do sistema de arquivos deve ser considerada ao dimensionar os requisitos de sub-rede.

O sistema de arquivos Lustre pode ter sua própria sub-rede ou sua própria VCN, dependendo do tamanho, da camada de desempenho e dos requisitos de expansão futuros.

O Lustre pode se conectar às suas cargas de trabalho (clientes Lustre) de várias maneiras. É recomendável que o Lustre tenha sua própria sub-rede, seja na mesma VCN da carga de trabalho ou em uma VCN separada. Isso fornece a flexibilidade para alocar IPs, alocar endereços IP para cargas de trabalho Lustre separadamente e dimensionar o espaço IP da sub-rede de forma independente.

As diferentes opções de sub-rede não adicionam latência adicional entre os clientes e o sistema de arquivos, desde que a sub-rede esteja no mesmo domínio de disponibilidade. Aqui estão algumas opções de implantação para o Lustre:

• Mesma sub-rede para Lustre e a carga de trabalho
• Lustre e carga de trabalho em diferentes sub-redes na mesma VCN
• Lustre e carga de trabalho em diferentes sub-redes em diferentes VCNs

Se o Lustre e as cargas de trabalho estiverem em VCNs diferentes, aqui estão algumas opções de conectividade:

• Pareamento de VCN entre VCNs na mesma tenancy ou entre tenancies
• Crie uma segunda VNIC na instância de carga de trabalho e anexe a VNIC à sub-rede Lustre ou a uma sub-rede na VCN Lustre

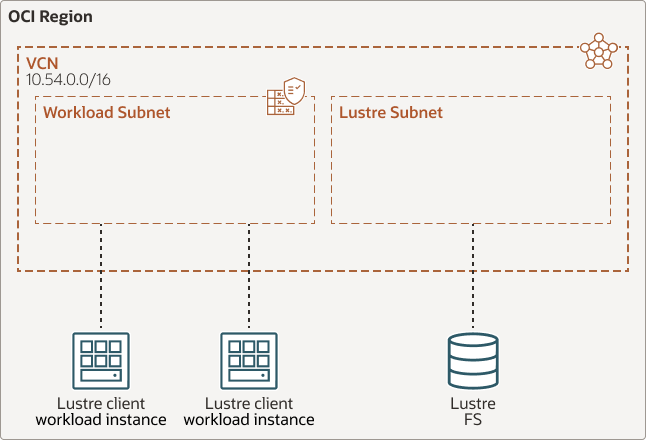

O diagrama a seguir ilustra uma implantação usando uma VCN, com diferentes cargas de trabalho e sub-redes Lustre:

Descrição da ilustração lustre-file-system-single-vcn.png

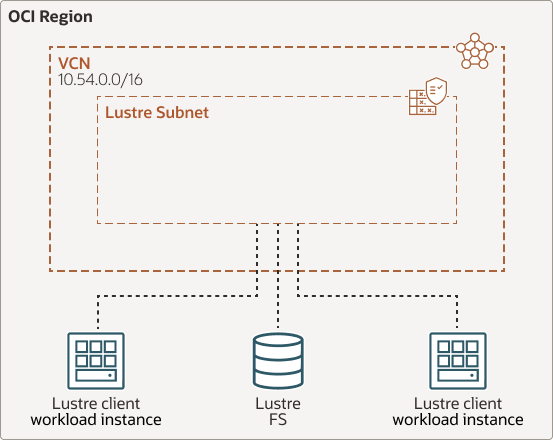

O diagrama a seguir ilustra uma sub-rede Lustre sem sub-rede de carga de trabalho.

Descrição da ilustração lustre-file-system-single-lustre-subnet.png

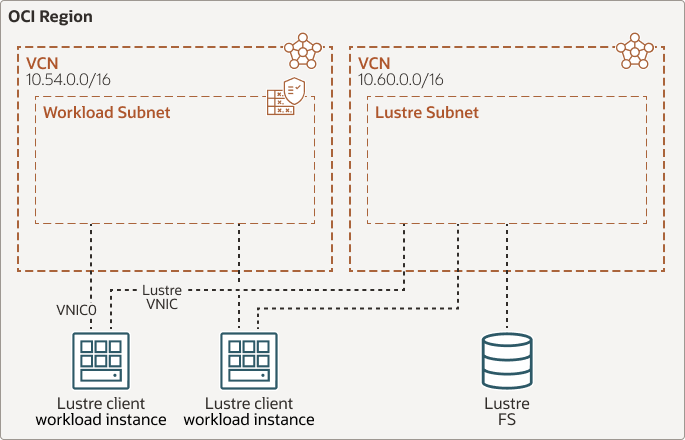

O diagrama a seguir ilustra diferentes VCNs para a sub-rede de carga de trabalho e a sub-rede Lustre.

Descrição da ilustração lustre-file-system-lustre-vcn.png

Veja uma ilustração do Lustre e das cargas de trabalho em diferentes VCNs, em que você pode implementar o pareamento de VCN entre VCNs na mesma tenancy ou entre tenancies. Uma segunda VNIC é criada na instância da carga de trabalho e anexada à sub-rede Lustre ou a uma sub-rede na VCN Lustre.

Descrição da ilustração lustre-file-system-vnic.png

Considerações sobre Domínios de Disponibilidade e Latência de Rede

O sistema de arquivos Lustre pode ser montado de qualquer lugar, desde que haja conectividade de rede. Isso inclui de outras regiões e locais. No entanto, acessar o sistema de arquivos em links de alta latência encontrará problemas de desempenho. A extensão da degradação do desempenho depende da largura de banda do link e da latência da rede entre o Lustre e os clientes.
