Arquitetura

O Oracle Cloud VMware Solution usa o VMware HCX para oferecer migração de mobilidade e carga de trabalho do aplicativo de seu SDDC local para a Solução VMware Oracle Cloud.

O HCX oferece vários serviços com base no tipo de licença adquirida (Avançada ou Empresarial). Com o Oracle Cloud VMware Solution, o HCX é um serviço de add-on com uma licença separada que não está incluída no faturamento mensal de crédito universal. Os créditos universais abrangem licenças de software para vSphere, VMware vSAN e VMware NSX.

O HCX usa o serviço Oracle Cloud Infrastructure FastConnect para conectividade entre sua rede local e a Solução VMware Oracle Cloud. O FastConnect oferece conectividade de rede de alta latência baixa, com velocidade de porta 1-Gbps e 10-Gbps, o que ajuda a oferecer experiência contínua em operações de nuvem híbrida.

Uma operação típica para administradores de nuvem é executar uma migração ativa de VMs (usando o vMotion), que requer uma velocidade de 250 Mbps. No entanto, com a otimização WAN HCX, as migrações do vMotion podem ser executadas em uma velocidade menor em torno de 100 Mbps.

Revisar as Etapas de Alto Nível para Configurar a Arquitetura

Veja a seguir as etapas de alto nível para configurar o VMware HCX com a Solução Oracle Cloud VMware. Estas etapas consideram que a conectividade de rede já está correta:

1. Preparar para implementação:
   1. Implante o HCX Enterprise Manager na origem (local) e na Solução VMware do Oracle Cloud.
   2. Execute a configuração inicial.
2. Estabelecer o estado híbrido. Neste estágio, um túnel SD-WAN é construído.
   1. Pare o HCX Manager local com o Oracle Cloud VMware Solution HCX Manager.
   2. Crie a mensagem de serviço e as interconexões. Como resultado da interconexão do serviço, os appliances HCX-IX, HCX-WAN-OPT e HCX-NET-EXT são implantados nos sites de origem e remotos.
3. Estenda a rede ampliando redes pela FastConnect e pela internet.
4. Execute a migração do vMotion, migrações em massa e migração entrevCenter.

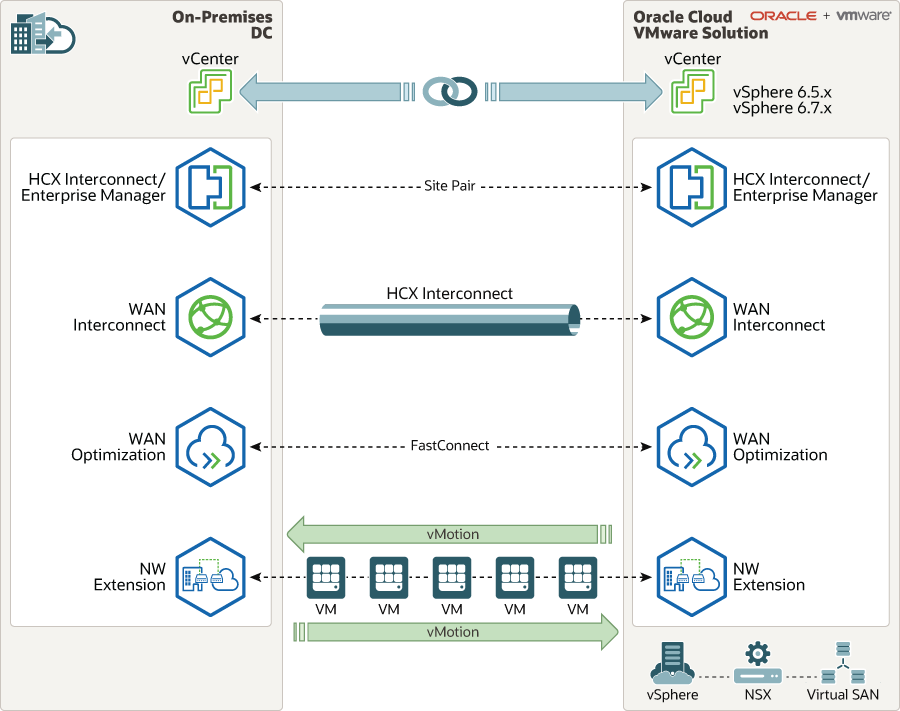

Este diagrama ilustra a arquitetura resultante destas etapas:
Descrição da ilustração hcx_ocvs_topology.png

Conheça os Serviços HCX

Os seguintes serviços HCX estão disponíveis para implantação híbrida no Oracle Cloud VMware Solution:

• HCX Enterprise Manager: Componente de gerenciamento de sistema no lado local, que sempre é implantado como “origem” (sua rede local ou outra plataforma SDDC).
• HCX Cloud/Enterprise Manager: Componente de gerenciamento de sistema no lado da nuvem, que é sempre implantado como “destino” (Oracle Cloud VMware Solution).
• HCX-IX: Esse serviço de interconexão suporta operações de gerenciamento, migração, replicação e recuperação de desastres. Ele é implantado como um appliance virtual na Solução SDDC local e VMware Oracle Cloud.
• HCX-WAN-OPT: Este serviço de otimização WAN funciona com o serviço de interconexão (HCX-IX) para melhorar o desempenho da rede por meio de uma combinação de técnicas de deduplicação, compactação e lineconditioning. Ele é implantado como um appliance virtual na Solução SDDC local e VMware Oracle Cloud.
• HCX-NET-EXT: Este serviço de extensão de rede ajuda a estender a rede da camada 2 entre a SDDC local e a Solução VMware do Oracle Cloud. Ele é implantado como um appliance virtual na Solução Oracle Cloud VMware e SDDC local.
