准备工作

在此 20 分钟的 OBE 中，您将了解如何使用 JD Edwards EnterpriseOne Orchestrator Studio 创建一个小部件，其中显示具有多个系列值的条形图，使用户能够比较 EnterpriseOne 中指定公司中每个业务单位的成本和支出。

背景信息

图表类型小部件可以大大增强 EnterpriseOne 中的信息显示。使用小部件，您可以在组合页面的磁贴中显示图表

需要做哪些准备？

• 使用工具版本 9.2.9.3 或更高版本访问 JD Edwards EnterpriseOne 发行版 25 环境并应用关联的工具汇总 ESU。在 Oracle Cloud Infrastructure 上运行的 JD Edwards EnterpriseOne 试用版非常合适，但您可以使用具有适当工具版本的任何环境。
• 访问 Orchestrator Studio。
• 小部件 (WIDGET) 的功能安全和 UDO 操作安全性。
• 组合页 (COMPOSITE) 的功能安全和 UDO 操作安全性。

创建编排以按业务单位获取支出

在本练习中，您将使用 Orchestrator Studio 创建包含数据请求的编排，以提取每个业务单位的采购订单计数。

1. 访问 Orchestrator Studio。
2. 单击数据请求图标，然后单击新建按钮。

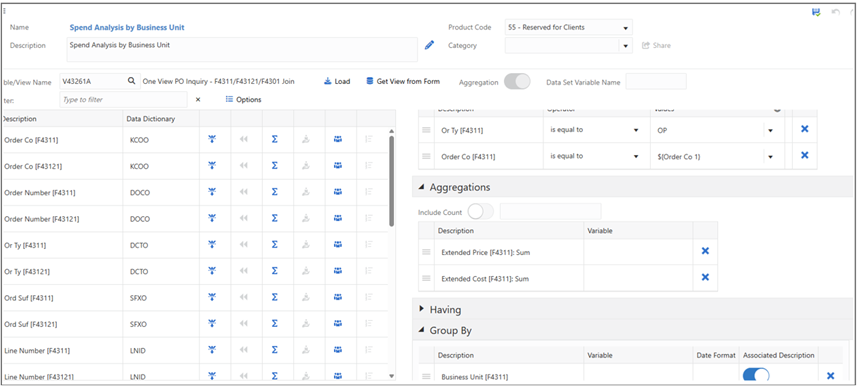

3. 在“数据请求”设计页面上,填写以下字段:
• 名称 = Spend Analysis by Business Unit

4. 单击产品码下拉列表并选择介于 55 到 59 之间的客户产品码。
5. 在“Table/View Name（表/视图名称）”字段中，输入 V43261A。
6. 单击加载。
7. 启用聚合选项。
8. 在 "Filter"（过滤器）字段中，输入 Or Ty。
9. 在 Or Ty [F4311] (DCTO) 的行中，单击筛选器图标 以将其添加到右侧的“筛选器标准”部分。
10. 设置以下值：
    • 运算符 = is equal to
    • 值 = OP
11. 在左侧，将“筛选器”字段中的值更改为 Co。
12. 在 Order Co [F4311] (KCOO) 的行中，单击筛选器图标 以将其添加到右侧的“筛选器标准”部分。
13. 在左侧，将 "Filter"（过滤器）字段中的值更改为 Extended。
14. 在扩展价格 [F4311] (AEXP) 行中，单击汇总图标 ，然后选择总和。
15. 在扩展成本 [F4311] (ECST) 行中，单击汇总图标 ，然后选择总和。
16. 在左侧，将“筛选器”字段中的值更改为 Business Unit.
17. 在业务单位 [F4311] (MCU) 的行中，单击分组方式图标 以将其添加到右侧的“分组方式”部分。
18. 在“分组依据”部分中，启用关联说明选项。
19. 保存该数据请求。



20. 从“管理”菜单中，单击创建业务流程。保留“名称”和“说明”字段的默认值。

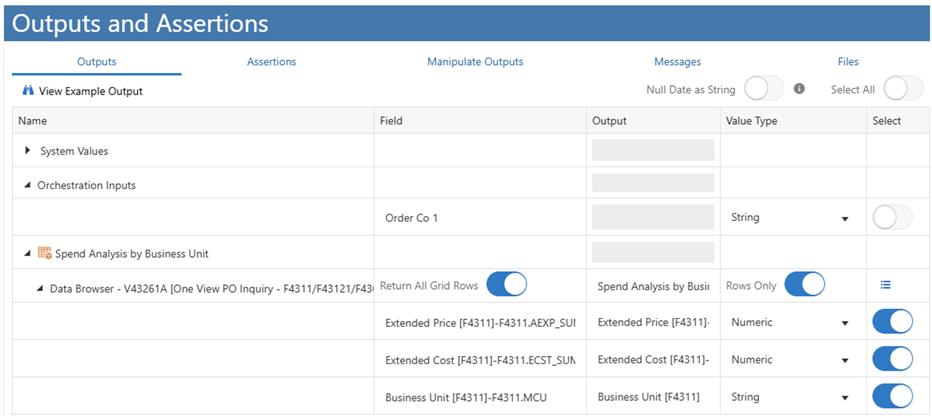

21. 单击结束节点，然后单击输出和断言。
22. 验证是否已启用所有返回字段。如果不是，请启用全选选项。



23. 保存该业务流程。

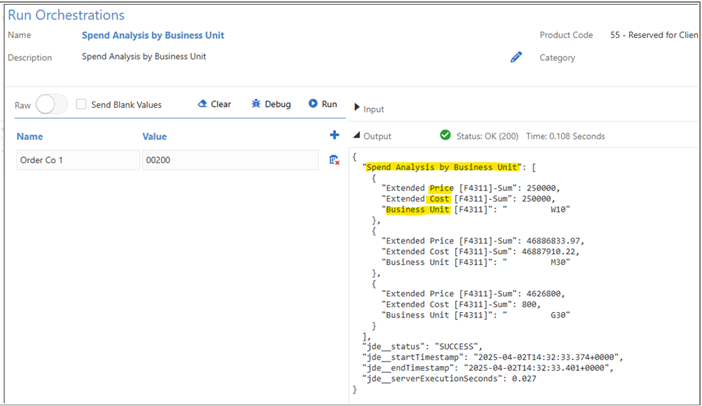

24. 双击启动节点以启动“运行业务流程”页。
25. 在订单 Co1 的“值”字段中输入 00200 ，然后单击运行。
    结果显示一个名为“按业务单位的支出分析”的数组，其中每个记录都包含价格总和、成本总和和以及业务单位说明。

创建小部件以显示按业务单位的支出条形图

在本练习中，您将创建一个小部件，以按业务单位显示支出条形图。

1. 关闭“运行业务流程”页以返回到该业务流程。
2. 单击管理菜单，然后选择创建小部件。
3. 在“小部件”页面上，保留默认的名称和说明并填写以下字段：
   • 小部件类型 = Chart
   • 标题 = Spend Analysis by Business Unit
   • 图表类型 = Bar
   • 显示图例 = Enable
   • 启用缩放和滚动 = Disable
4. 单击数据源选项卡。
5. 在“输入”部分中，为“订单公司 1”字段启用小部件输入选项。
6. 在“输入”部分中，将“名称”字段中的值更改为 Company。
7. 将默认值输入为 00200。

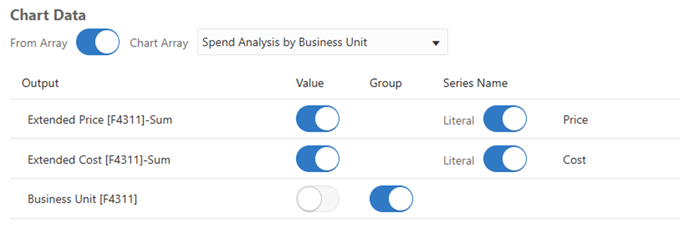

8. 在“图表数据”部分中，验证是否已启用来自数组，并自动选择第一个数组。
9. 在“图表数据”部分中，为扩展价格 [F4311] - 总和和和扩展成本 [F4311] - 总和启用值选项。
10. 为扩展价格 [F4311] - 总和和和扩展成本 [F4311] - 总和启用“系列名称”列中的文字选项。
11. 对于扩展价格 [F4311]- 总和和和扩展成本 [F4311]- 总和，请分别输入值 Price 和 Cost 。
12. 为业务单位 [F4311] 启用组选项。



13. 单击保存。

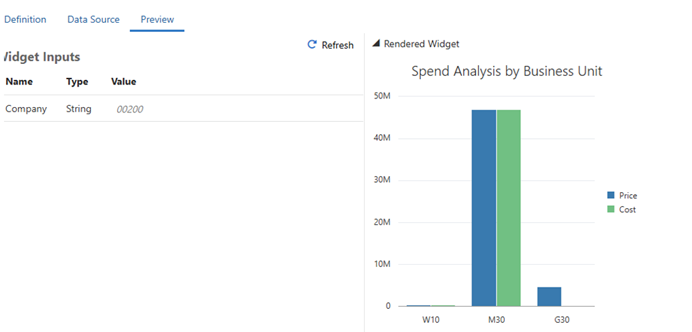

14. 单击预览选项卡。
15. 小部件将自动处理，预览将显示条形图。



16. 要了解更多信息，请为“公司”输入值 00001 ，然后单击“刷新”按钮以查看该公司的图表。

在 EnterpriseOne 中显示小部件

在本练习中，您将配置一个组合页面以显示“按业务单位列出的支出分析”小组件。

1. 从工具下拉列表中（右上角），选择 JD Edwards EnterpriseOne 。
2. 在用户名下的菜单中，单击管理内容，然后单击编写的页。
3. 使用您在上一个 OBE 中创建的同一页，或者从“名称”字段中选择（创建）选项。
4. 要创建新的组合页，请执行以下操作：
   1. 单击屏幕左上方的创建新内容按钮（带有加号的页面）。

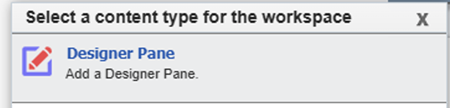

   2. 选择设计器窗格。

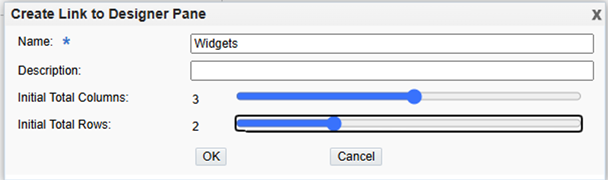

   3. 输入窗格的名称（例如，Widgets）。
   4. 将“Initial Total Columns（初始总计列）”和“Initial Total Rows（初始总计行）”滑块移至 3 x 2 网格。
   5. 单击确定。



   6. 单击“默认页标题”旁边的编辑（铅笔）图标并删除标题。
   7. 单击铅笔图标旁边的 Configure Page （配置页）图标。完成以下值：
      • 显示说明 = Hover Only
      • 样式 = Large Icons
   8. 单击确定。
5. 将鼠标悬停在设计器窗格中的第一个空单元格上，单击加号图标。
6. 输入这些值以创建小部件磁贴。
   • 磁贴类型 = Widget
   • 小部件 = #Spend Analysis by Business Unit (Spend Analysis by Business Unit) – Chart
7. 在“小部件输入”窗口的“公司（字符串）”字段中，输入 00200，然后单击确定。
8. 从“样式”下拉列表中，选择无框并将“标题”更改为 Manufacturing/Distribution Co. Spend Analysis。
9. 在“说明”字段中，输入简要说明或留空以显示更干净的磁贴。
10. 单击确定关闭“配置磁贴”窗口。
11. 单击组合页面设计器顶部的保存按钮。
    如果是新页面，则为组合页面输入名称（例如 Widgets）。如果您已经有一个名为 Widgets 的窗口部件，请使用 Widgets2。



12. 单击确定。

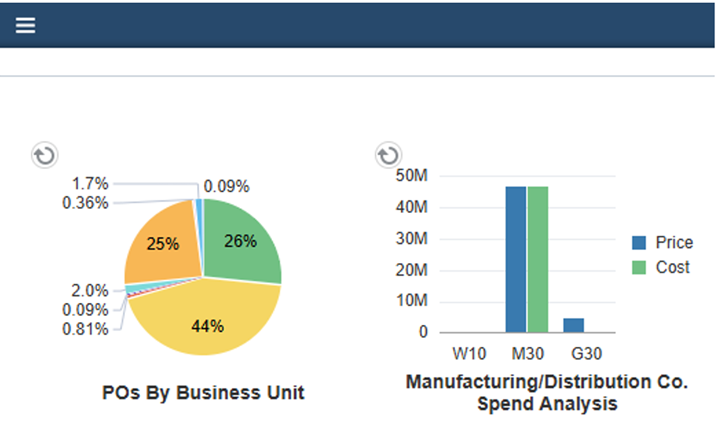

13. 单击右上方的 X 图标可关闭设计器页。此时将显示新的组合页面，其中包含条形图小组件。



现在，您已知道如何构建小组件以显示条形图并将其包括在组合页面中。
