使用多 CNI 插件在 OKE 上部署启用 SR-IOV 的网络接口容器应用程序

简介

在本教程中，我们将探讨如何利用高级网络功能在 Oracle Cloud Infrastructure Kubernetes Engine (OKE) 中的虚拟实例 worker 节点上部署容器化应用。具体而言，我们将为容器网络接口启用单根 I/O 虚拟化 (Single Root I/O Virtualization，SR-IOV) 并配置 Multus CNI 插件，以便为您的容器启用多宿主网络。

通过将 SR-IOV 与 Multus 相结合，您可以为 AI、机器学习和实时数据处理等专业工作负载实现高性能、低延迟的网络。本教程将提供以下分步说明：配置 OKE 环境、部署启用了 SR-IOV 的接口的 worker 节点，以及使用 Multus CNI 管理云池中的多个网络接口。无论您是希望实现高速数据包处理，还是需要微调 Kubernetes 网络，本教程都将为您提供入门所需的工具和知识。

注:

图像

目标

任务 1：使用堡垒、操作员、三个 VM Worker 节点和 Flannel CNI 插件部署 OKE

确保使用以下设置部署 OKE：

此设置详见此处的教程：使用 Oracle Cloud Infrastructure Kubernetes Engine 部署 Kubernetes 集群和 Terraform 。

下图显示了本教程中我们将使用的组件的可视化概览。

图像

任务 2：在每个 Worker 节点上启用 SR-IOV（硬件辅助）网络

注：需要在 OKE 群集中的所有 worker 节点上执行以下步骤。

下图显示了我们在本教程中将使用的 OKE 群集内 worker 节点的直观概览。

图像

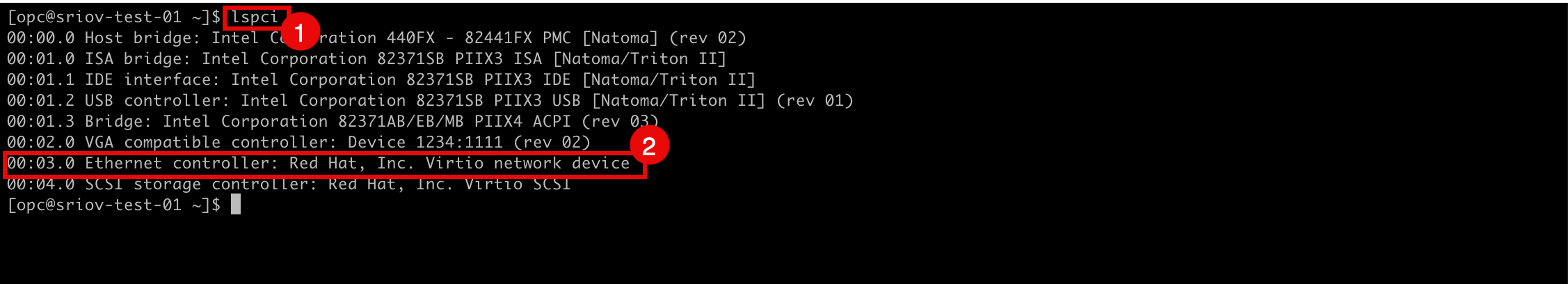

在实例上启用 SR-IOV

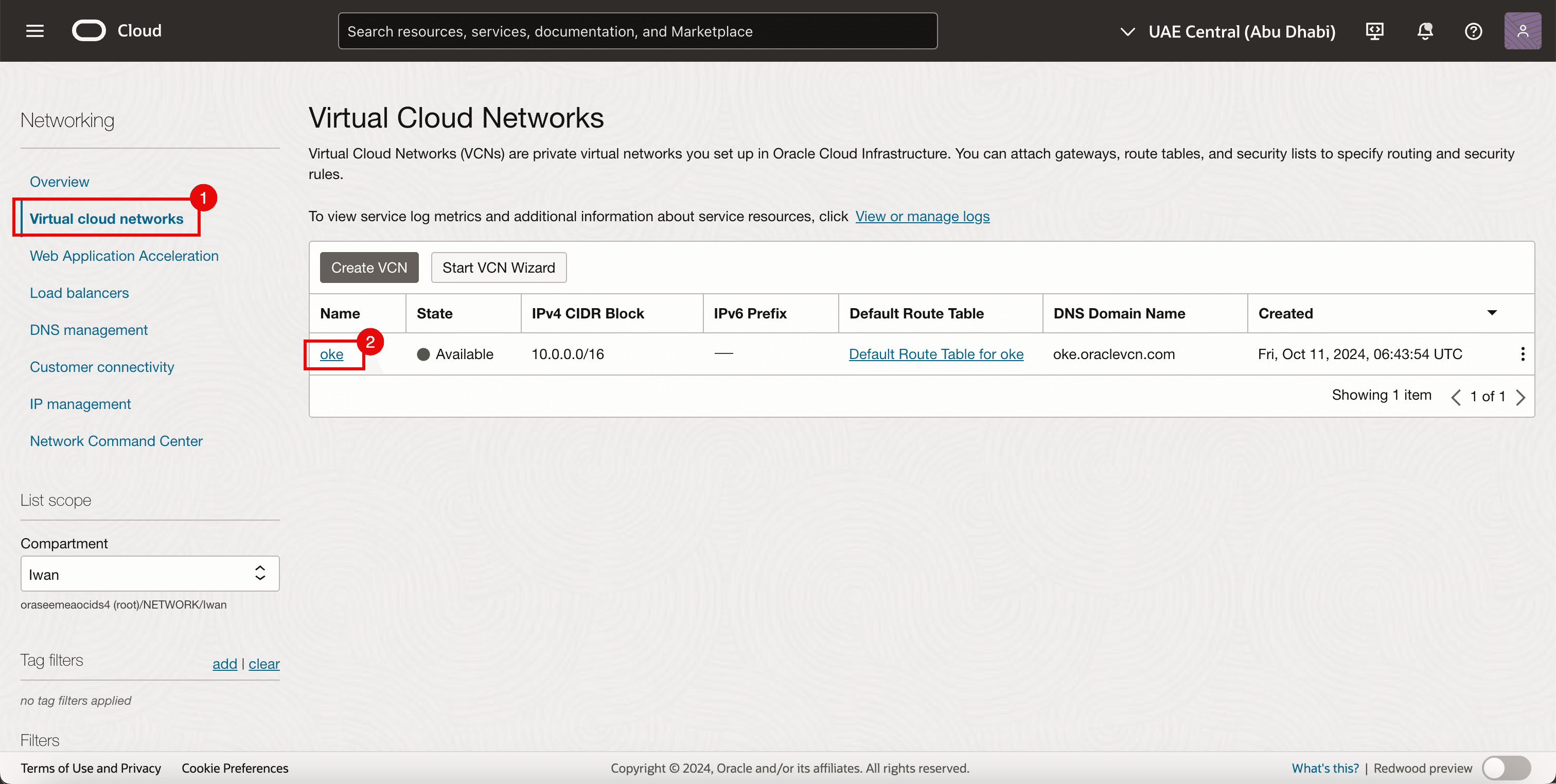

任务 3：为启用 SR-IOV 的 VNIC 创建新子网

我们将创建启用 SR-IOV 的接口将使用的专用子网。

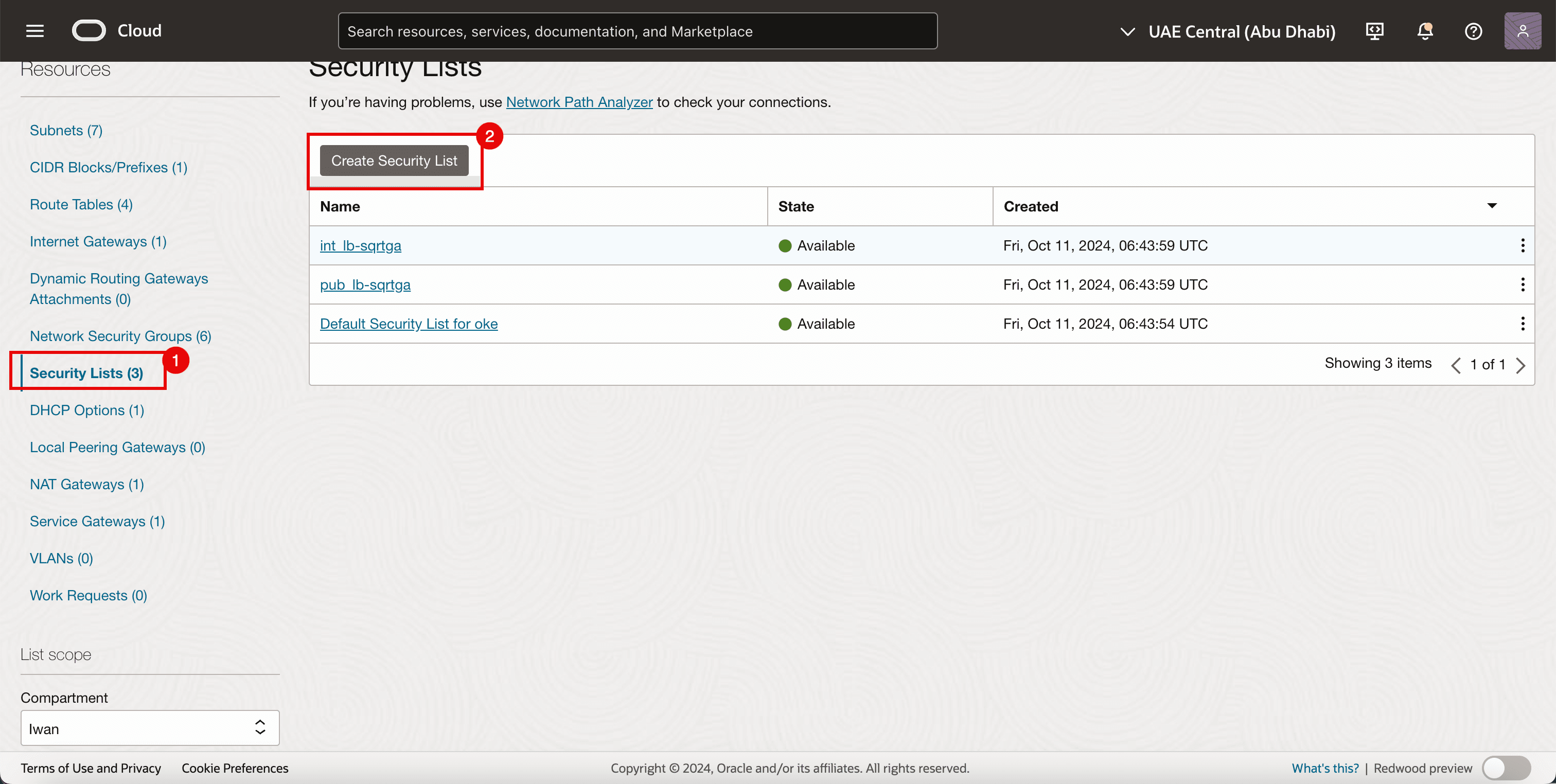

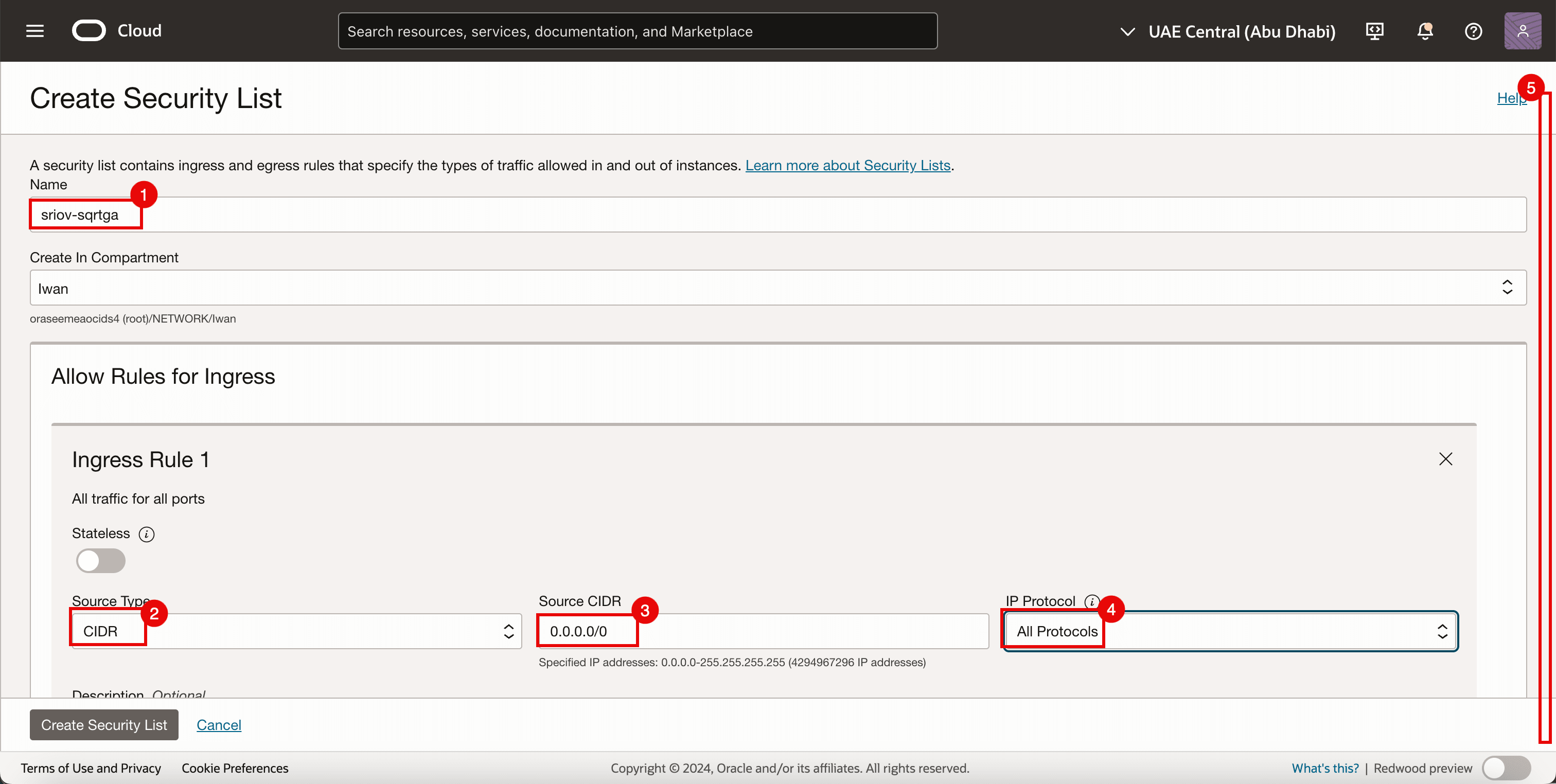

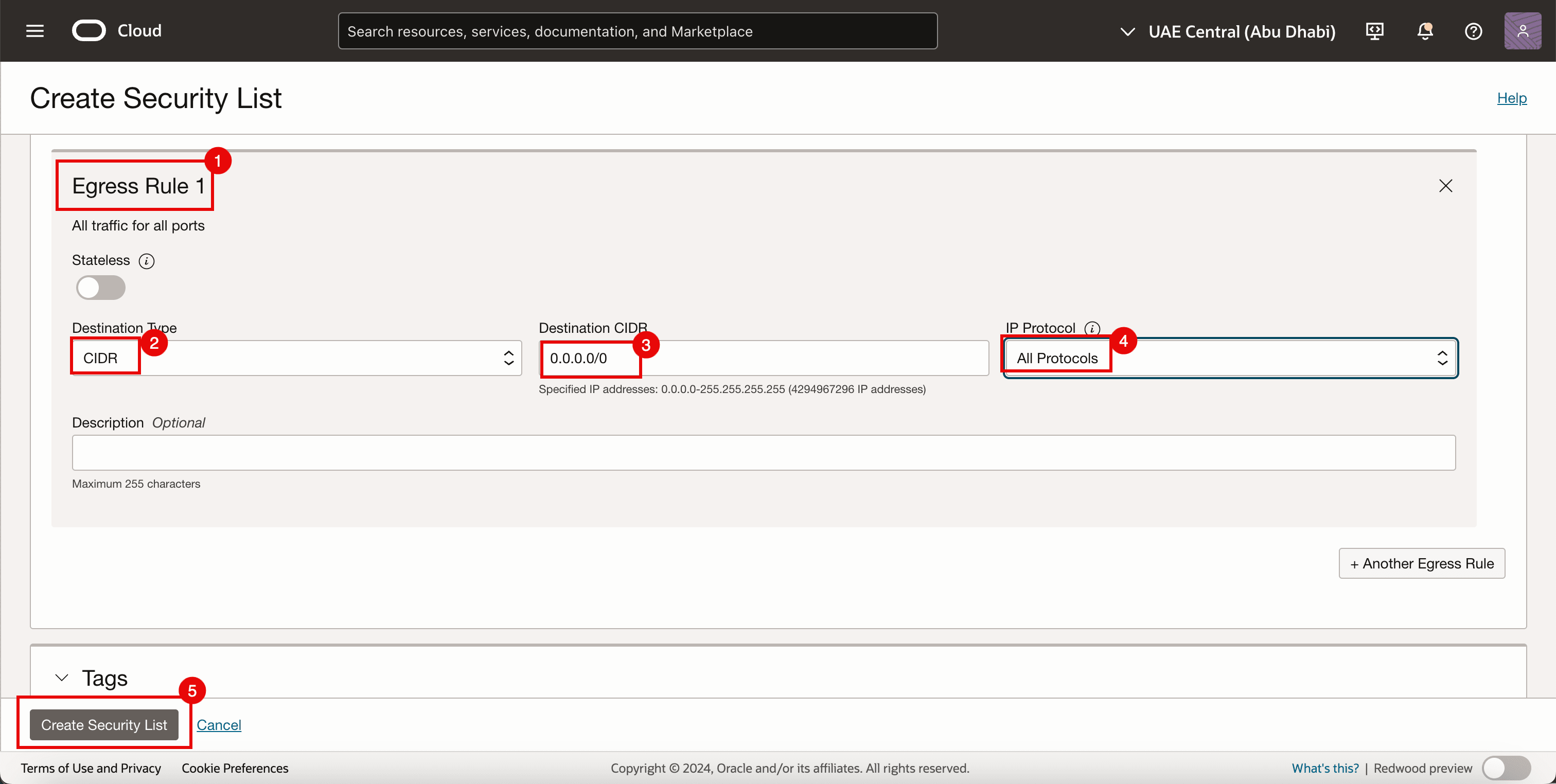

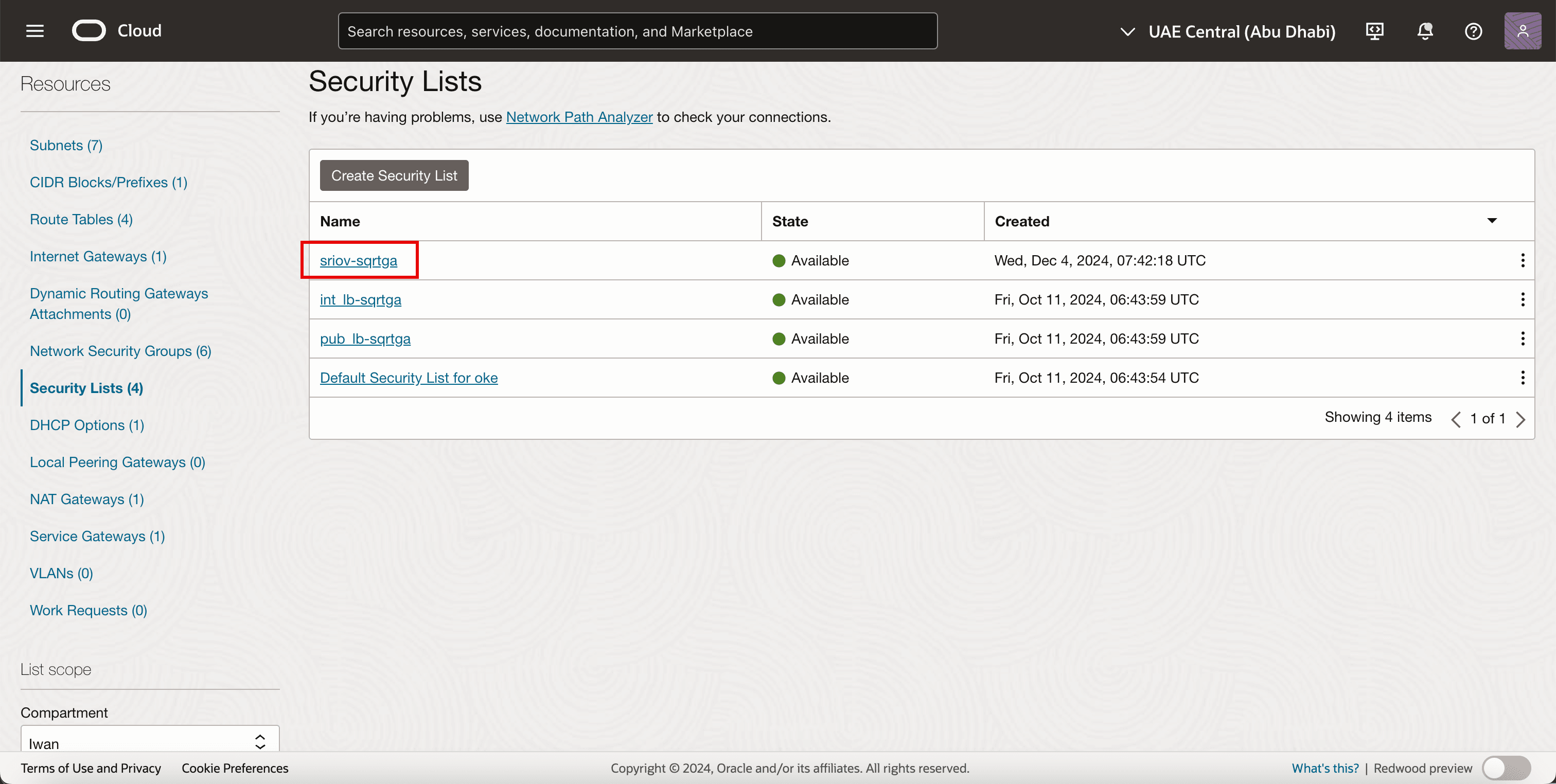

任务 3.1：创建安全列表

由于我们已经在为其他子网使用安全列表，因此我们还需要为新创建的 SR-IOV 子网提供专用安全列表。

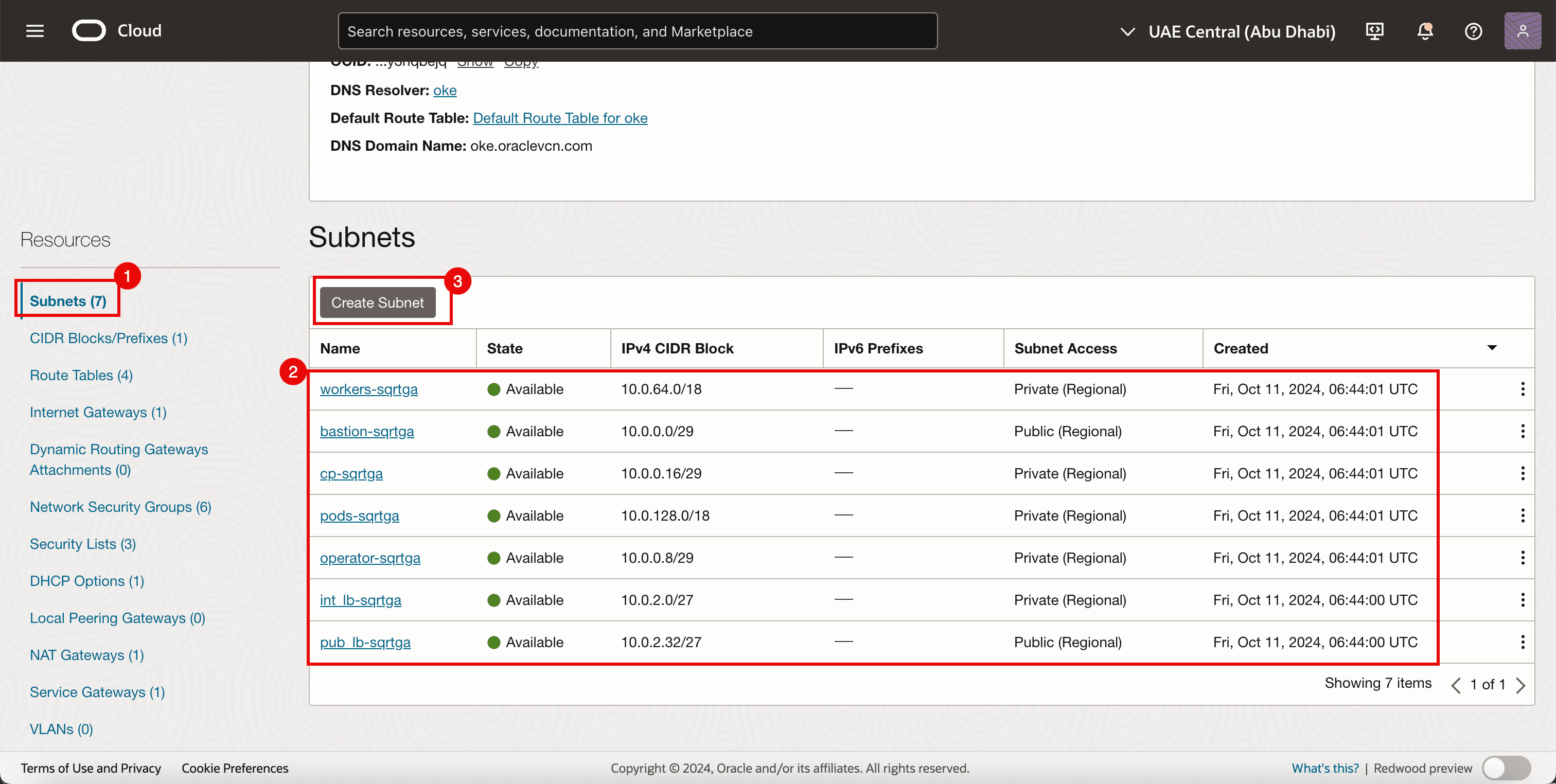

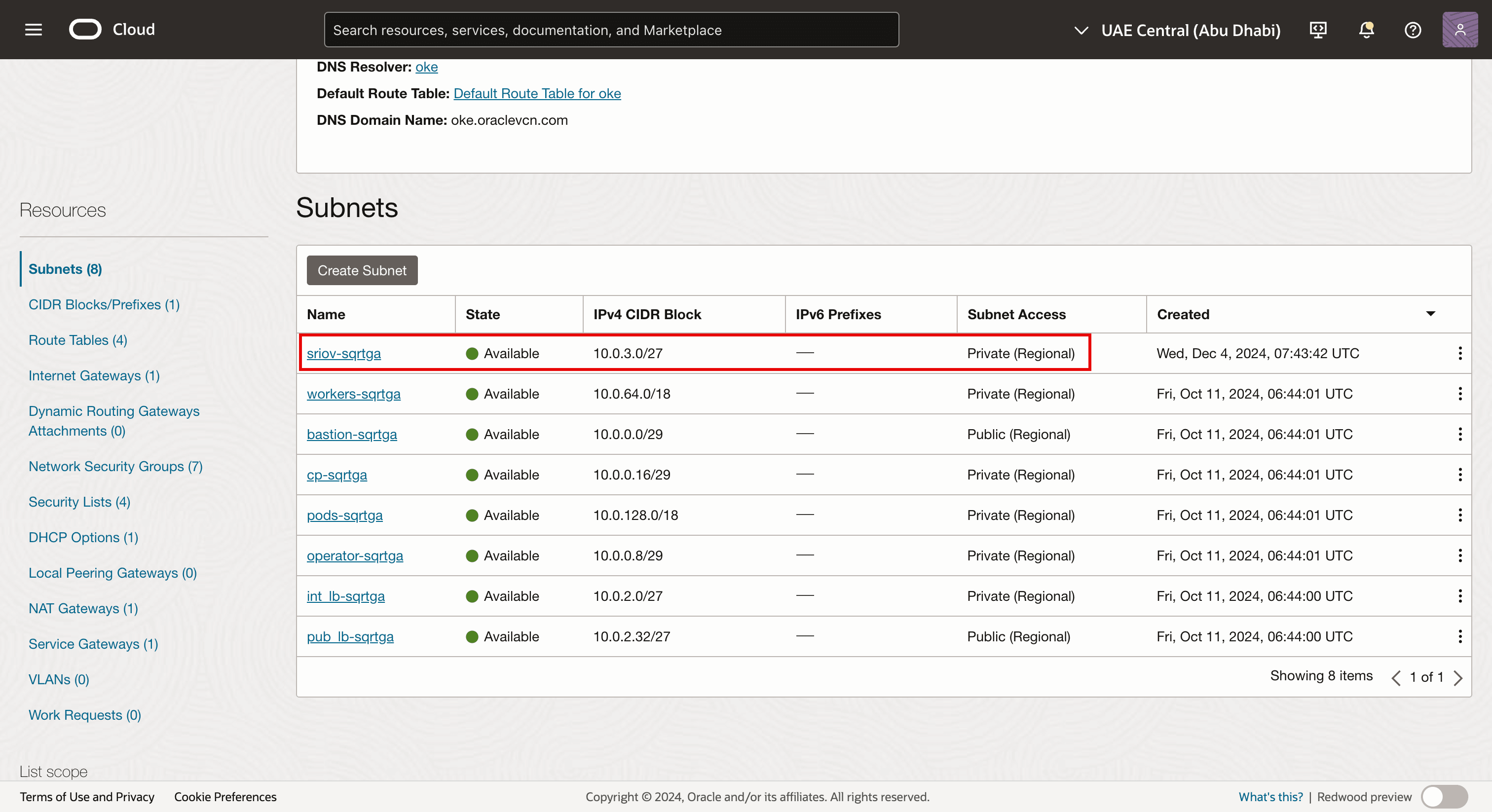

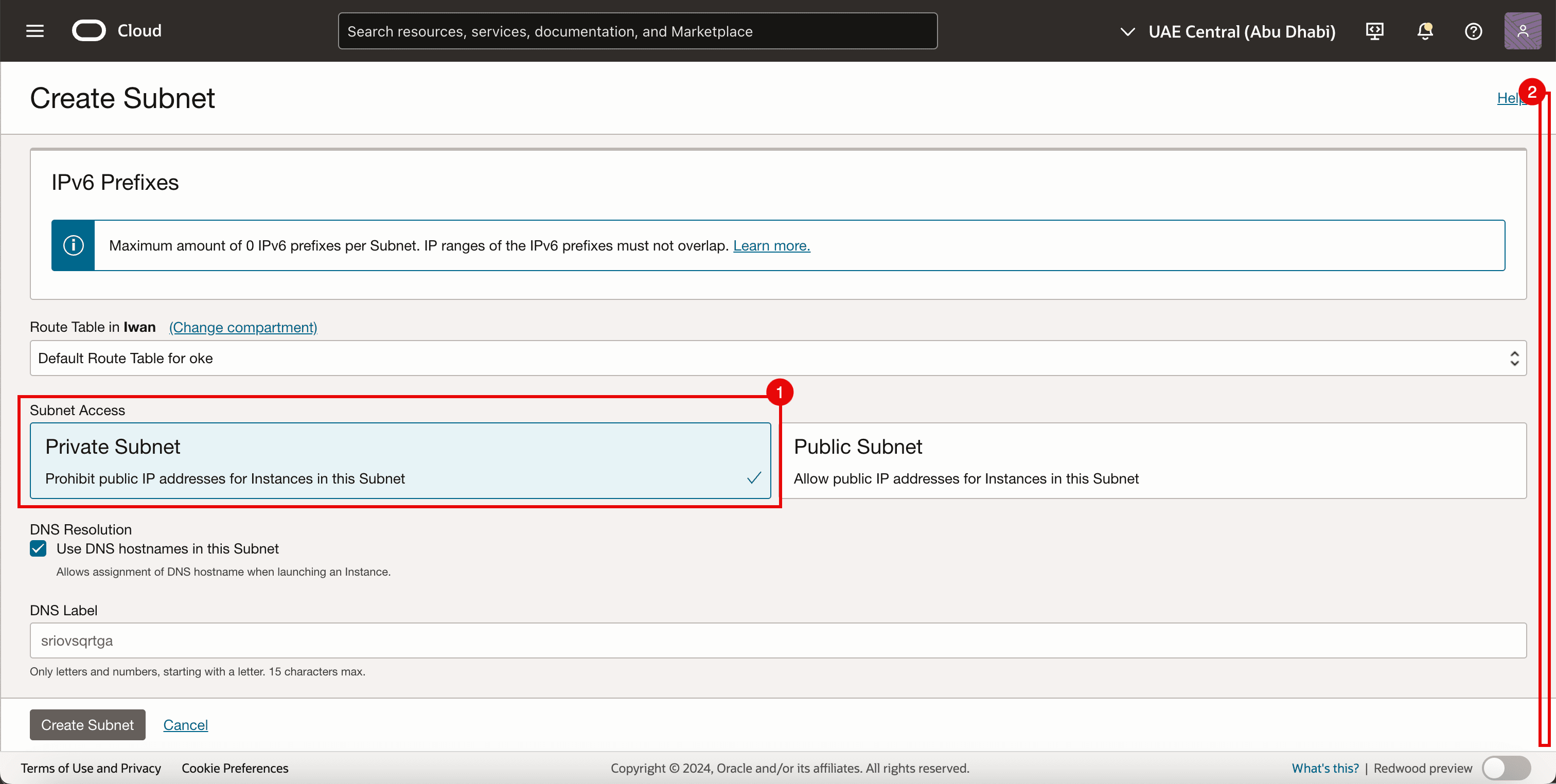

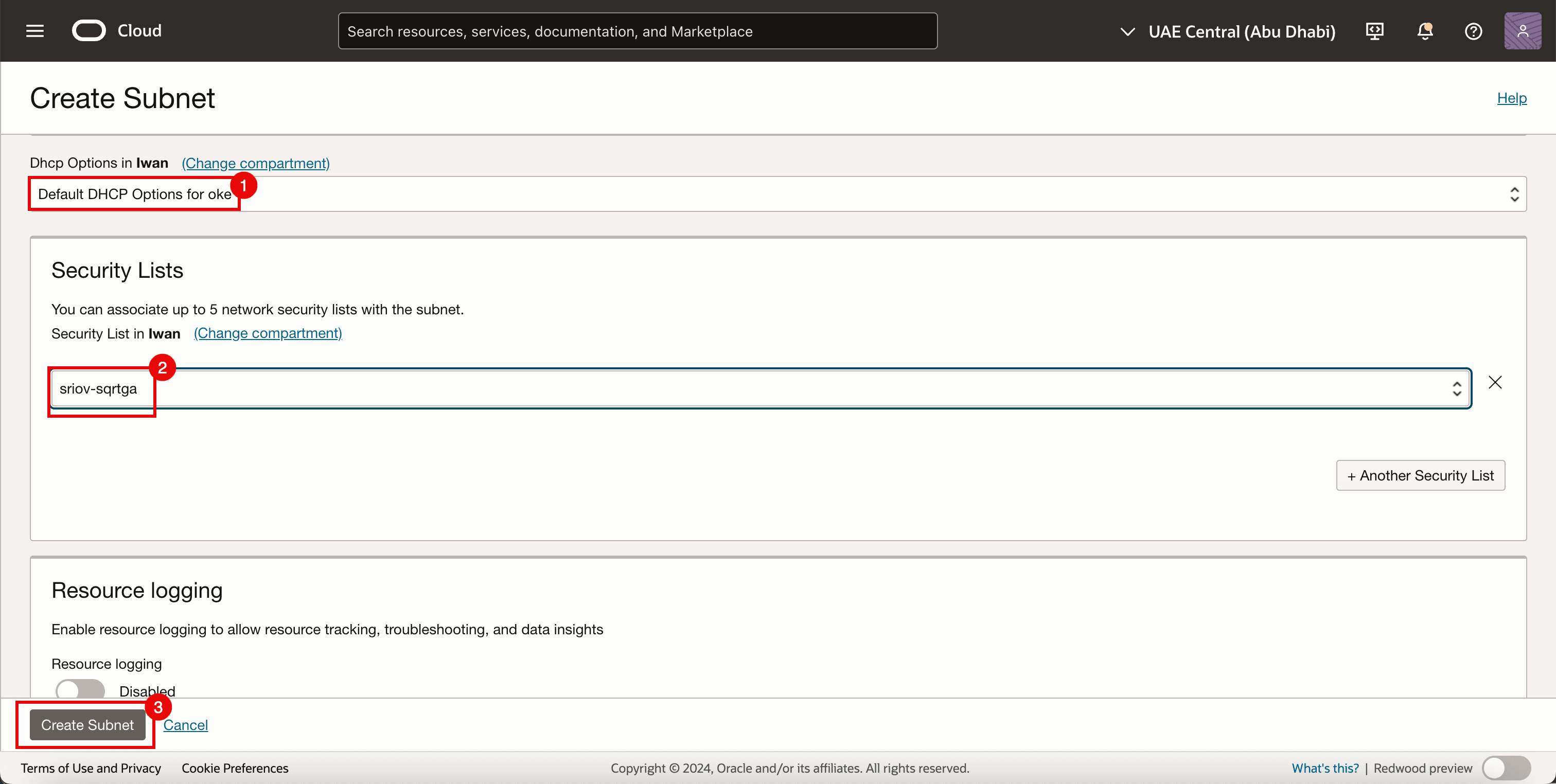

任务 3.2：创建子网

任务 4：添加第二个 VNIC 附件

下图直观地显示了在添加第二个 VNIC 之前 Worker 节点如何具有连接到 Worker 节点子网的单个 VNIC。

图像

在将另一个 VNIC 附件添加到 worker 节点之前，请创建一个网络安全组。

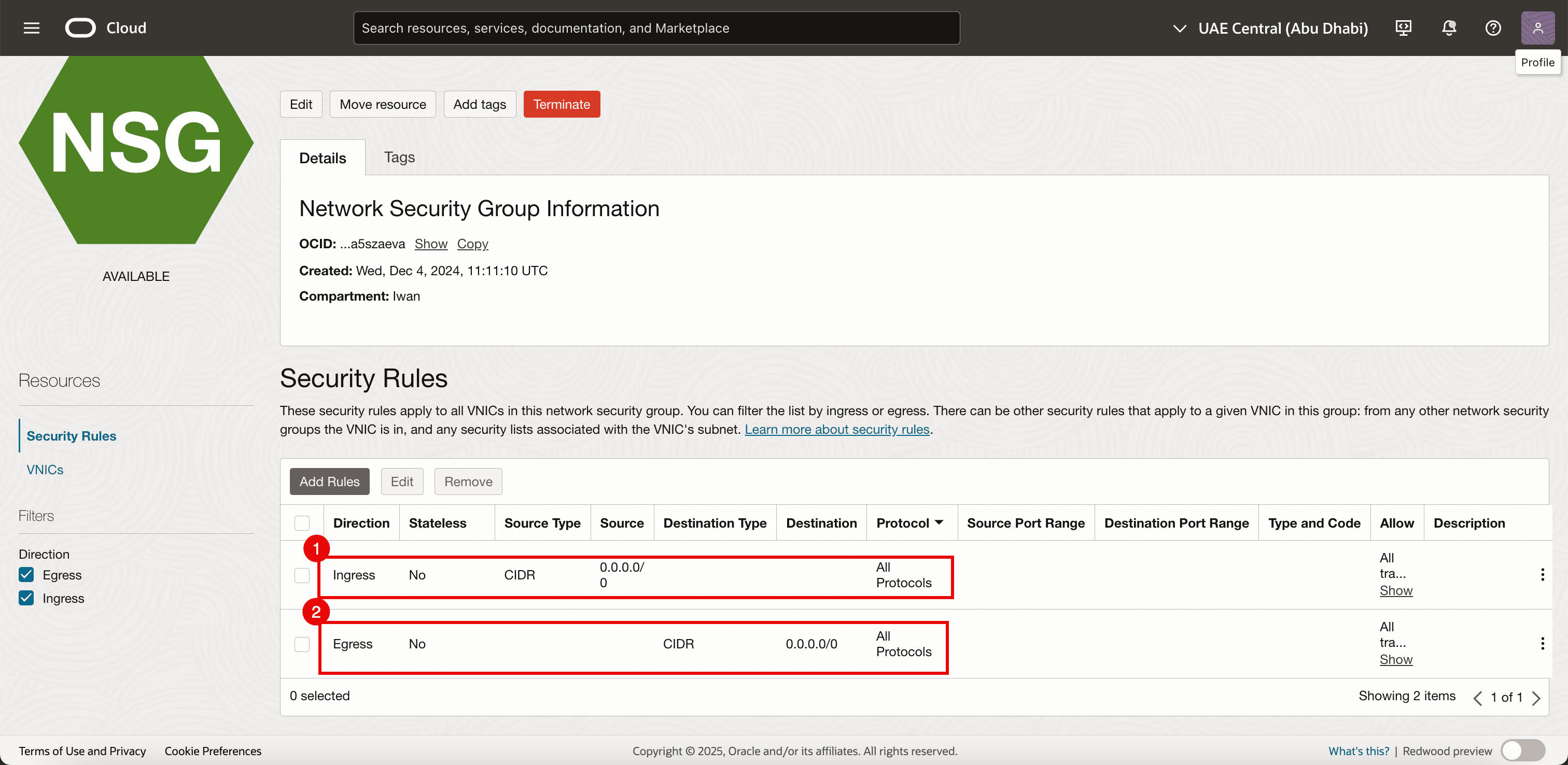

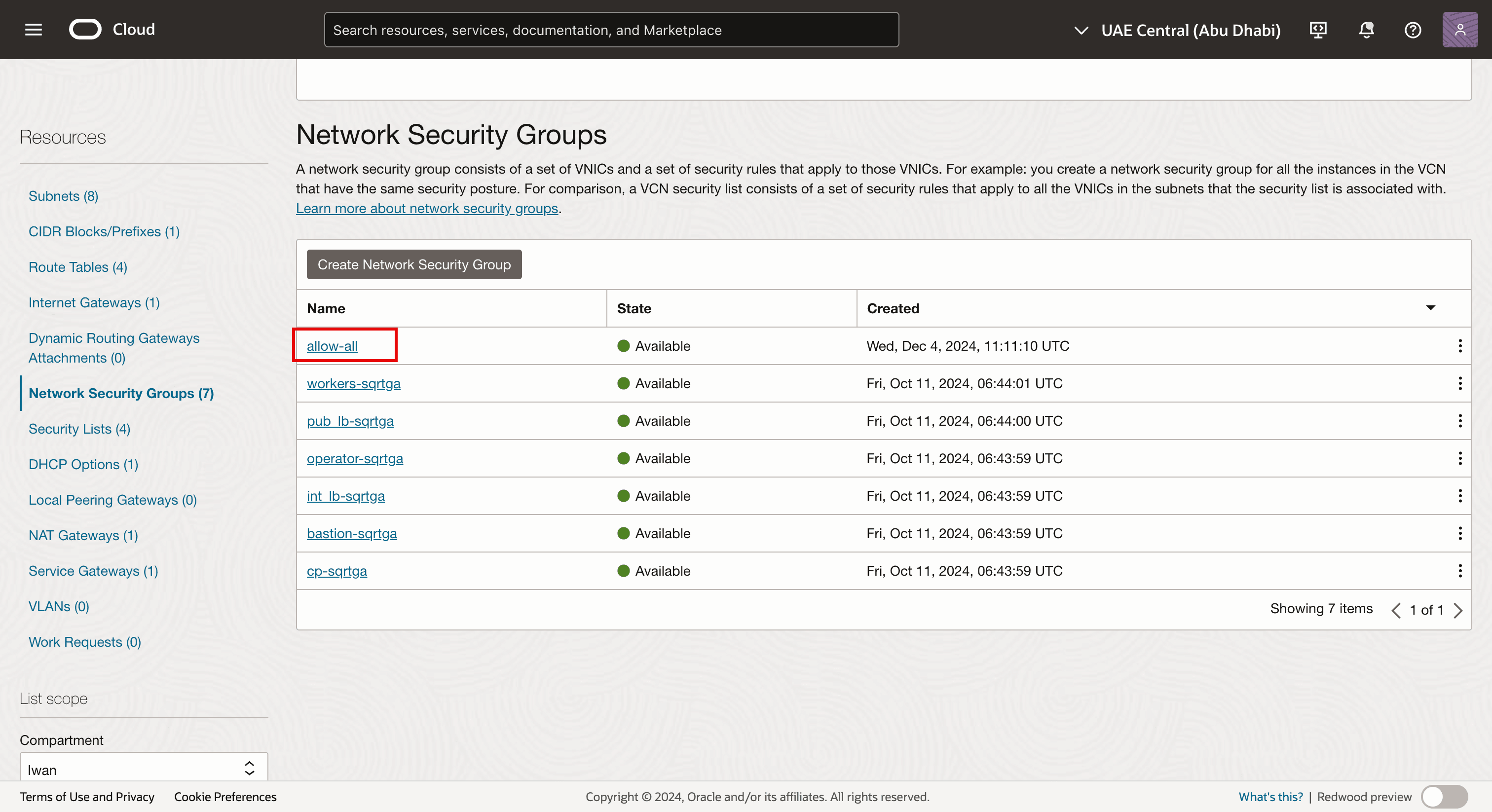

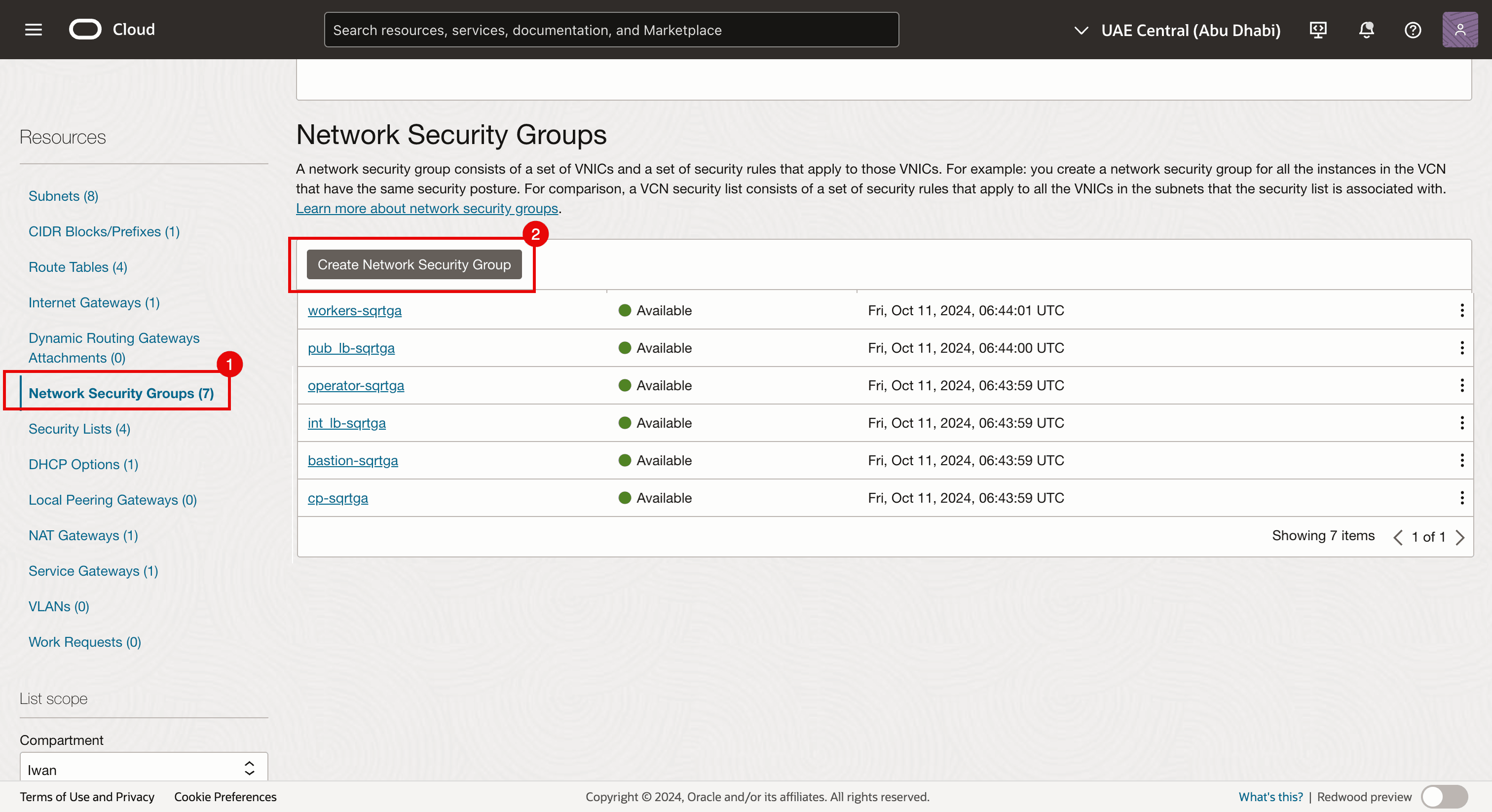

任务 4.1：创建网络安全组 (NSG)

我们已将 NSG 用于其他 VNIC，但对于新创建的 VNIC，我们还需要一个专用 NSG。新创建的 VNIC 将添加到 OKE 集群中的现有虚拟实例，并将作为 Kubernetes worker 节点发挥其作用。此接口将是已启用 SR-IOV 的 VNIC。

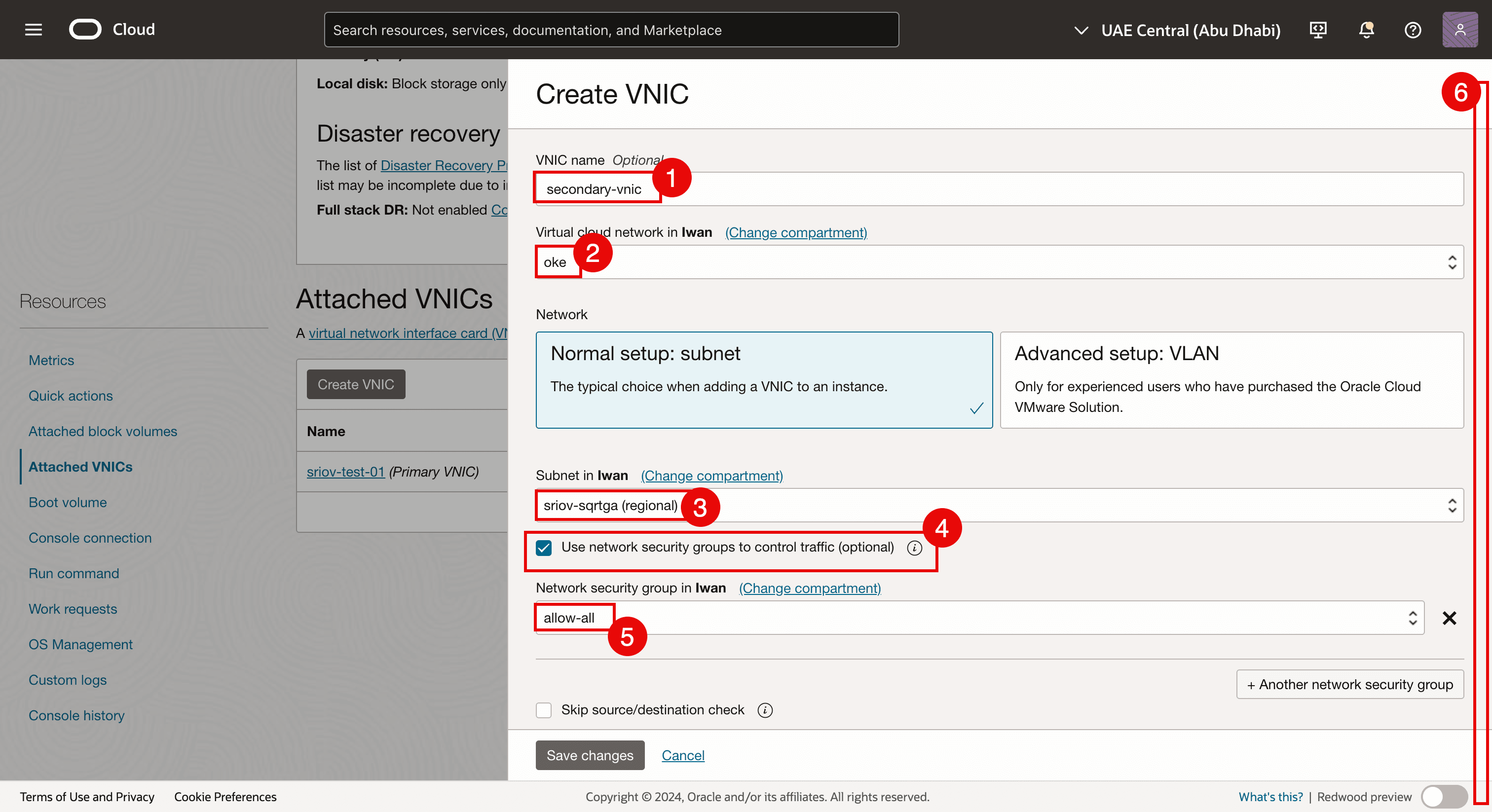

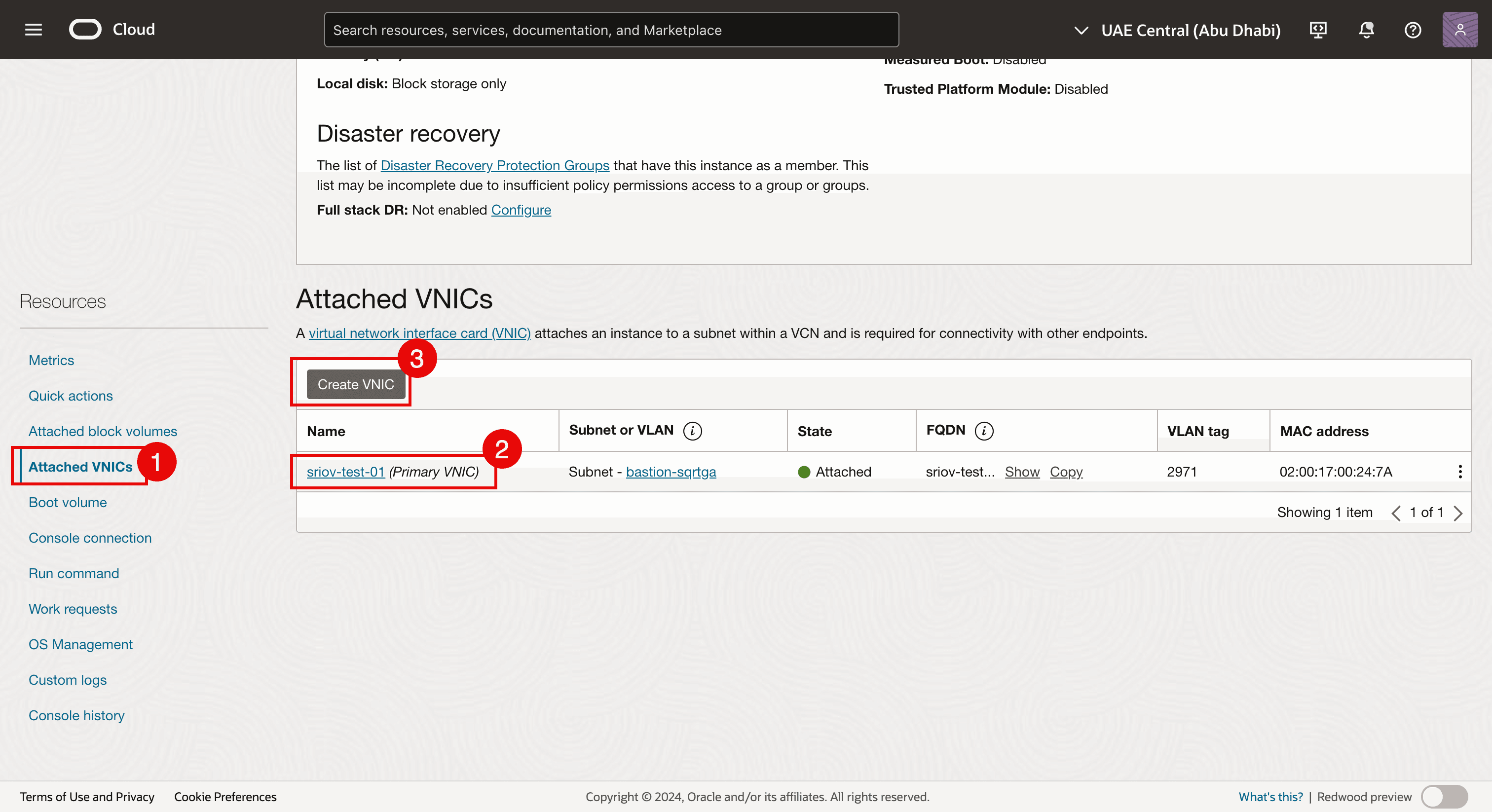

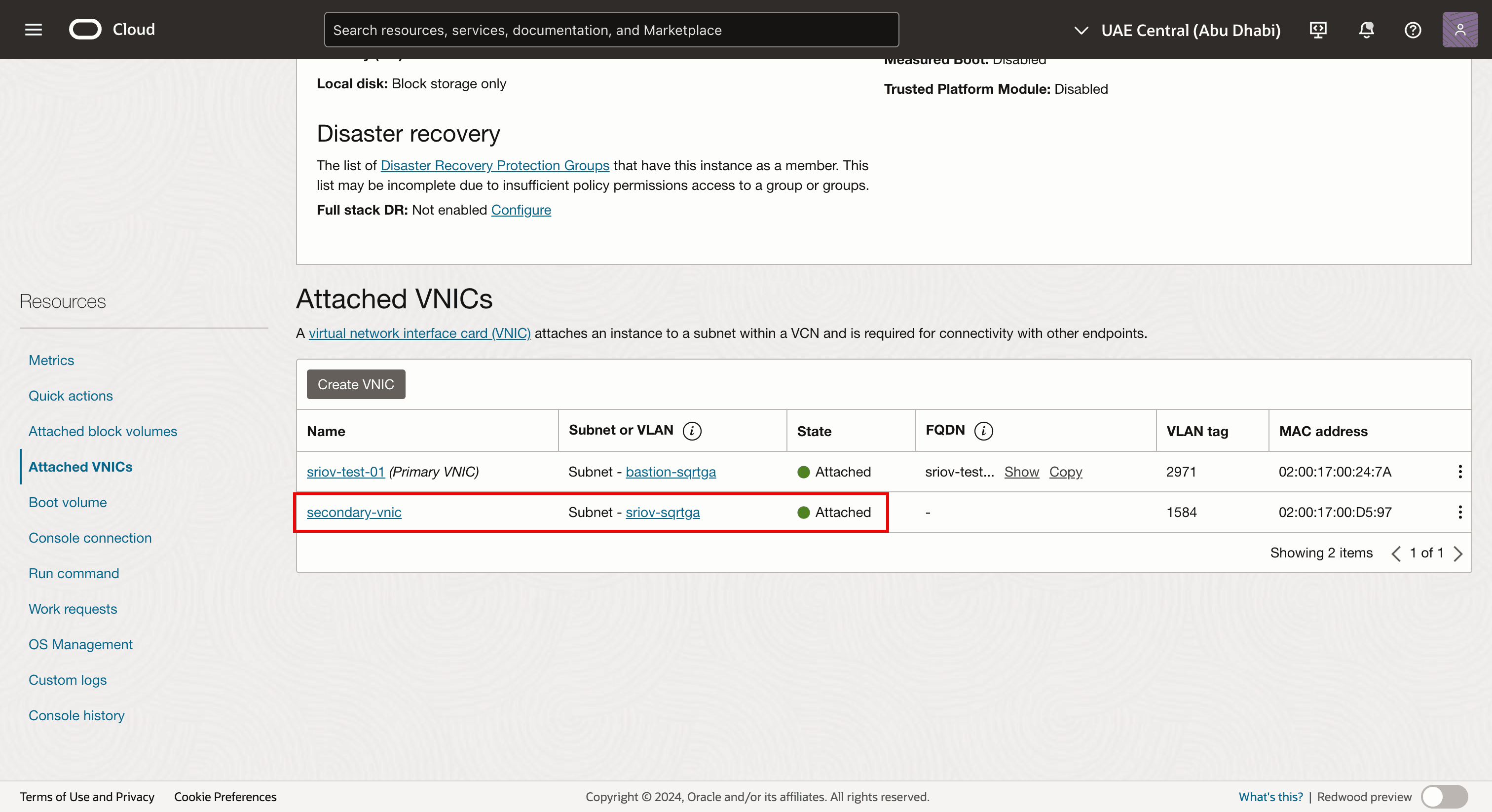

任务 4.2：添加 VNIC

任务 5：使用默认网关将 IP 地址分配给新的第二个 VNIC

现在，第二个 VNIC 已在任务 4 中创建并连接，我们需要为其分配 IP 地址。向实例添加第二个接口时，您可以将其分配到与第一个接口相同的子网，也可以选择新的子网。

没有为第二个接口启用 DHCP，因此需要手动分配 IP 地址。

为第二个接口分配 IP 地址的方法有多种。

对于所有 worker 节点，我们为辅助 vNIC (ens5) 分配了一个 IP 地址。我们使用方法 3 将 IP 地址分配给辅助 vNIC (ens5)。有关将 IP 地址分配给第二个 VNIC 的更多信息，请参见 Assign an IP Address to a Second Interface on an Oracle Linux Instance 。

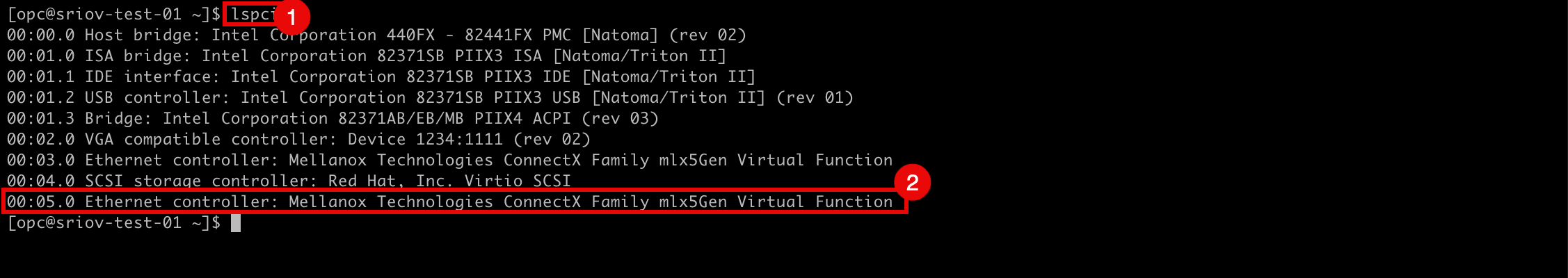

将 IP 地址分配给 VNIC 后，我们需要验证是否已正确配置第二个 VNIC 上的 IP 地址。我们还可以在所有节点池 worker 节点上验证是否启用了 SR-IOV。

OKE 集群包括：

节点池
NP1 1 个 Worker 节点
NP2 3 个 Worker 节点

我们将验证所有节点池中的所有 worker 节点。

任务 5.1：验证节点池 1 中的所有节点 (np1)

任务 5.2：验证节点池 2 中的所有节点 (np2)

任务 6：在 Worker 节点上安装 Meta-Plugin CNI（多 CNI）

Multus CNI 是一个 Kubernetes 容器网络接口 (Container Network Interface，CNI) 插件，可用于将多个网络接口连接到一个云池。

多 CNI 的工作原理

为什么我们需要多 CNI

任务 6.1：使用瘦安装方法安装 Multus CNI

Multus 守护进程集的作用

任务 6.2：验证多重安装

任务 7：将网络接口连接到云池

在此任务中，我们将 map 或 attach 容器接口到此 VNIC。

要将其他接口连接到 pod，我们需要配置接口才能连接。

有几个 CNI 插件可以与 Multus 一起使用来实现这一点。有关更多信息，请参阅插件概述。

以下示例显示了配置添加到节点的辅助 ens5 接口的 NetworkAttachmentDefinition 对象。

任务 7.1：创建网络附件定义

NetworkAttachmentDefinition 用于设置网络连接，例如 pod 的辅助接口。

下面是配置 NetworkAttachmentDefinition 的两种方式：

注：在本教程中，我们将使用该方法使用 CNI 配置文件。

我们有 4 个 Worker 节点，每个 Worker 节点都有一个将映射到容器（云池）上的接口的第二个 VNIC。

任务 7.2：使用附加的 NetworkDefinitionAttachment 创建云池

在此任务中，我们将 NetworkAttachmentDefinitions 绑定到实际的容器或 pod。

在下表中，我们创建了一个关于要托管在哪个 worker 节点上的 pod 的映射。

Worker（主节点）IP ens5 name 云池名 已完成
10.0.112.134 10.0.3.30/27 sriov-vnic-1 testpod1 是
10.0.66.97 10.0.3.15/27 sriov-vnic-2 testpod2 是
10.0.73.242 10.0.3.14/27 sriov-vnic-3 testpod3 是
10.0.89.50 10.0.3.16/27 sriov-vnic-4 testpod4 是

任务 7.3：创建具有节点亲和力的云池

默认情况下，Kubernetes 将决定 pod 的放置位置（worker 节点）。在此示例中，这是不可能的，因为 NetworkAttachmentDefinition 已绑定到 IP 地址，并且此 IP 地址已绑定到 VNIC，并且此 VNIC 已绑定到特定的 worker 节点。因此，我们需要确保我们创建的 pod 最终会出现在我们想要的 worker 节点上，当我们将 NetworkAttachmentDefinition 连接到 pod 时，这是必需的。

如果我们不这样做，可能会发生 pod 最终会出现在可用于 pod 的 IP 地址的其他位置。因此，云池将无法使用启用 SR-IOV 的接口进行通信。

任务 7.4：验证测试云池上的 IP 地址

任务 7.5：验证 Worker 节点上的 IP 地址

任务 8：在多个云池之间执行试通测试

所有云池都有一个 OCI 子网（连接启用了 SR-IOV 的 VNIC）中的 IP 地址，我们可以执行一些 ping 测试来验证网络连接是否正常工作。

注：在此示例中，我们使用 testpod1 对所有其他测试云池 net1 IP 地址执行 ping 操作。

任务 9：（可选）部署具有多个接口的云池

到目前为止，我们仅准备了一个 VNIC（恰好支持 SR-IOV），并将此 VNIC 移至云池中。我们已经为四个不同的测试舱做到了这一点。

现在，如果要将更多 VNIC 添加到特定云池中，该怎么办？您必须重复以下步骤：

在此任务中，您将找到一个示例，我们将在其中创建其他子网 VNIC、分配 IP 地址、NetworkAttachmentDefinition 并将其添加到 testpod1 的 pod 创建 YAML 文件中。

任务 10：删除所有云池部署和 NetworkAttachmentDefinitions

如果要使用 NetworkAttachmentDefinitions 重新启动或清除容器，请执行以下步骤：
