Oracle ZDM 26.1 即时部署：使用 Oracle Key Vault (OKV) 进行端到端物理 PDB 克隆

简介

Oracle Zero Downtime Migration (ZDM) 26.1 引入了即时部署功能，可直接从源或目标数据库主机进行数据库迁移，而无需使用专用 ZDM 服务器。此发行版还增强了与 Oracle Key Vault (OKV) 的集成，并改进了透明数据加密 (Transparent Data Encryption，TDE) wallet 迁移功能。

早期 ZDM 发行版的限制

在 Oracle ZDM 26.1 之前：

即时部署不可用。数据库迁移需要专用 ZDM 服务器安装和生命周期管理。
不支持自动迁移 Oracle Key Vault (OKV) 外部密钥库 wallet。当源或目标数据库使用 OKV 外部密钥库时，必须手动执行 TDE wallet 迁移和密钥管理。

ZDM 新增功能 26.1

当源或目标数据库配置为使用 Oracle Key Vault (OKV) 外部密钥库时，ZDM 26.1 会自动迁移外部密钥库 wallet。

ZDM 26.1 支持以下 wallet 迁移方案：

具有 OKV wallet 的源数据库到具有 OKV wallet 的目标数据库
具有 OKV wallet 的源数据库到具有基于文件的 wallet 的目标数据库
具有基于文件的 wallet 的源数据库到具有 OKV wallet 的目标数据库
具有基于文件的 wallet 的源数据库到具有基于文件的 wallet 的目标数据库

ZDM 26.1 检测源数据库是否配置为使用 OKV wallet，并在将 TDE 密钥迁移到目标数据库之前下载 TDE 密钥。如果目标数据库还配置了 OKV wallet，则 ZDM 会将迁移的 TDE 密钥上载到目标 OKV wallet。将 ZDM_SKIP_TDE_WALLET_MIGRATION 参数保留为默认值 (FALSE)，以允许 ZDM 在迁移工作流期间自动迁移 TDE wallet。

目标

利用 ZDM 26.1 即时部署，无需专用 ZDM 服务器。
在源数据库和目标数据库上使用 Oracle Key Vault (OKV) 进行集中式 TDE 密钥管理。
消除手动 TDE wallet 和加密密钥迁移活动。

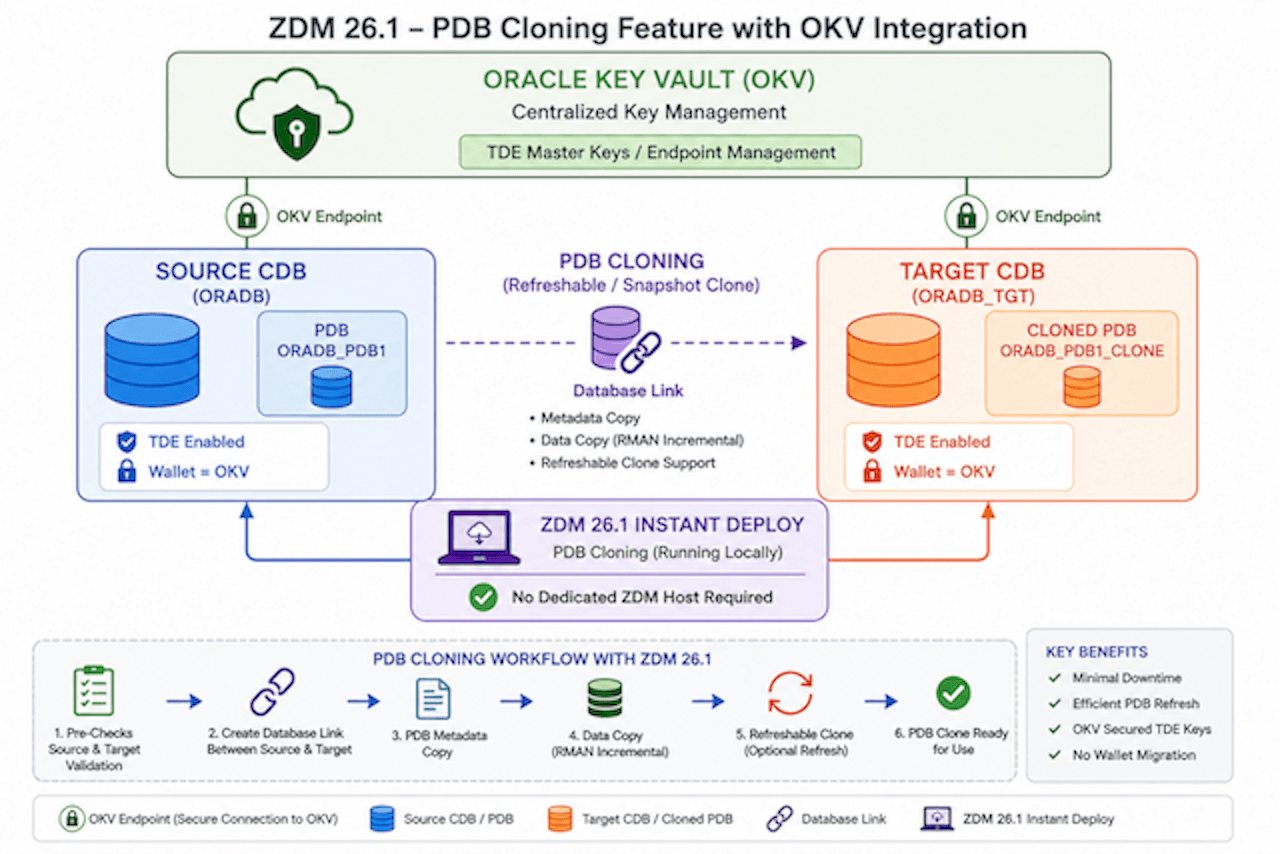

使用 ZDM 26.1 PDB 克隆功能演示启用 TDE 的 PDB 的端到端迁移。
使用 ZDM 26.1 中基于数据库链接的迁移方法创建可刷新的 PDB 克隆。

版本兼容性

本教程演示了 Oracle Zero Downtime Migration (ZDM) 26.1 Instant Deploy 以及 Oracle AI Database 26ai 和 Oracle Key Vault (OKV) 21.14 ，以实现端到端物理 PDB 克隆和自动 TDE wallet 迁移。

本教程中的主要工作流已使用以下项进行验证：

Oracle AI Database 26ai（版本 23.26 或更高版本）
Oracle Zero Downtime Migration (ZDM) 26.1
Oracle Key Vault (OKV) 21.14

注：本教程中的某些部分仅适用于早期的 Oracle Database 发行版，以供参考。这些部分明确标记为 12.1 Only 或 18c and 19c Only ，在使用 Oracle AI Database 26ai 时可以跳过这些部分。

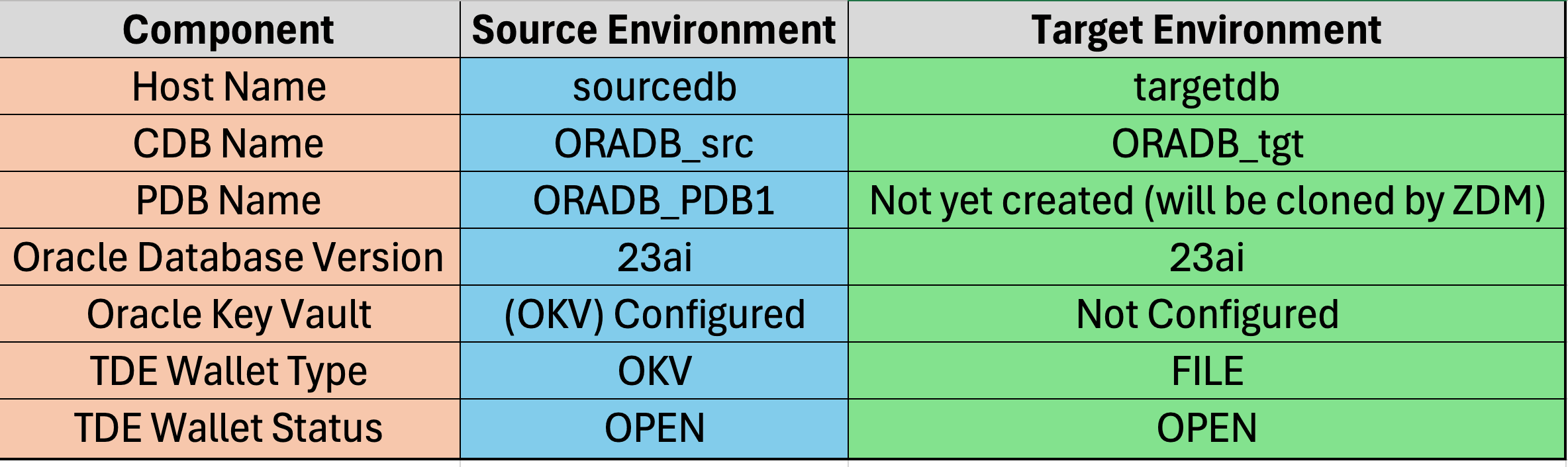

迁移前的当前环境

在启动 Oracle Zero Downtime Migration (ZDM) 工作流之前，验证是否已为物理 PDB 克隆正确配置源环境和目标环境。下表汇总了本教程中使用的环境以及迁移前关键组件的状态。

Prerequisites

注：在开始本教程之前，请确保您的环境满足所有 Oracle Zero Downtime Migration (ZDM) 26.1 先决条件。有关先决条件的完整列表，请参阅 Oracle ZDM 文档中的准备数据库迁移部分：

https://docs.oracle.com/en/database/oracle/zero-downtime-migration/26.1/zdmug/preparing-for-database-migration.html#GUID-25B07C59-8143-41CB-B431-3D9225CCFDD6

设置 Oracle Zero Downtime Migration (ZDM) 26.1 即时部署

Instant Deploy 是一个轻量级、可下载的软件包，可让您直接运行零停机迁移 (ZDM)，而无需安装或维护单独的 ZDM 服务器。
您可以使用与标准 ZDM 相同的 zdmcli 命令和用户体验，但无需安装或启动持久性服务。
CLI 将启动迁移并提供实时进度更新。
可以在要迁移的同一数据库主机中运行 ZDM 即时部署工具。
通过即时部署功能，Oracle 只需满足极少的基础设施要求，即可为您简化数据库迁移。

环境

出于演示目的，本教程使用 OCI Oracle Base Database Service 和 Oracle AI Database 26ai，版本 23.26.2.0.0。

源：hostname：sourcedb，DB name：ORADB，DB unique name：ORADB_src TDE 由 Oracle Key Vault (OKV) 管理。

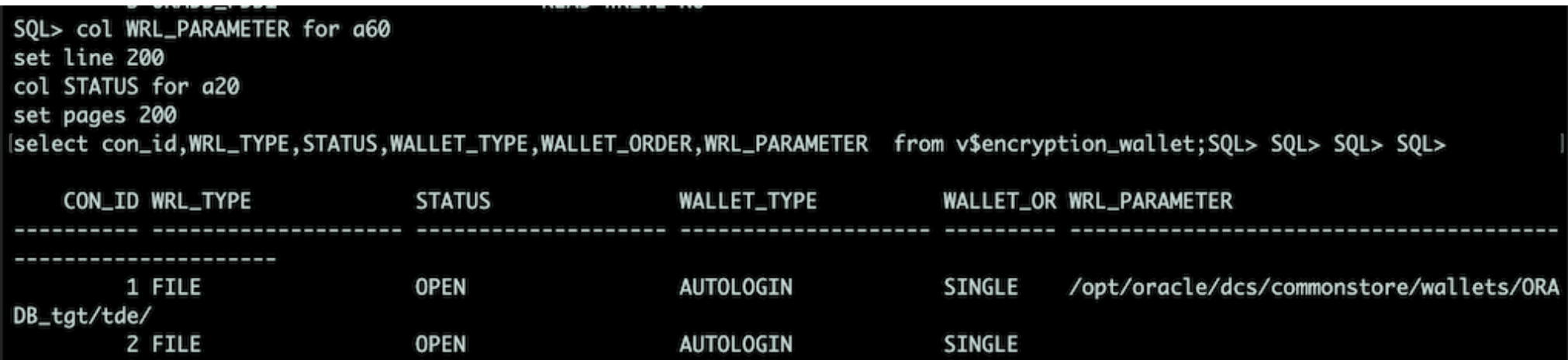

目标：hostname：targetdb，DB name：ORADB，DB unique name：ORADB_tgt TDE 使用基于文件的 wallet。

迁移工作流

步骤 1：从 Oracle ZDM 产品页面（版本 26.1）下载最新的 Oracle Zero Downtime Migration (ZDM) 26.1 发行版。

从 Oracle Zero Downtime Migration 下载页面下载最新的 Oracle Zero Downtime Migration (ZDM) 26.1 软件。该软件通过 Oracle Software Delivery Cloud (OSDC) 分发。使用 Oracle 单点登录 (SSO) 账户登录，接受许可协议，然后下载最新的 ZDM 发行版软件包（例如 V1055491-01.zip）。有关最新的下载和文档，请参阅以下资源：

Oracle Zero Downtime Migration Download:
https://www.oracle.com/database/technologies/rac/zdm-downloads.html
Oracle Zero Downtime Migration 26.1 Documentation:
https://docs.oracle.com/en/database/oracle/zero-downtime-migration/26.1/index.html

步骤 2：将 V1055491-01.zip 文件复制到具有足够空闲存储的目录。

下载软件后，将 ZIP 归档文件复制到源数据库主机（如果计划从目标使用 Instant Deploy，则为目标主机）并在下一步中继续提取。

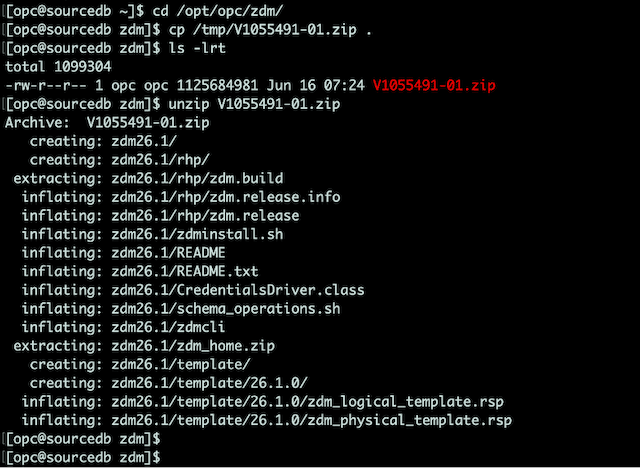

提取 ZIP 文件将创建 zdm26.1 子目录。提取的 ZDM 软件位于 /opt/opc/zdm/zdm26.1 中。

步骤 3：使用另一主机的名称和 IP 地址更新每台主机上的 /etc/hosts 文件。

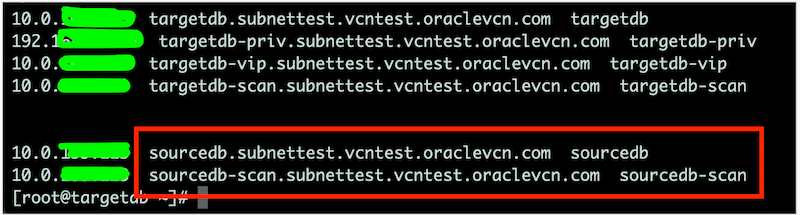

将源主机名和 IP 信息添加到目标主机的 /etc/hosts 文件。

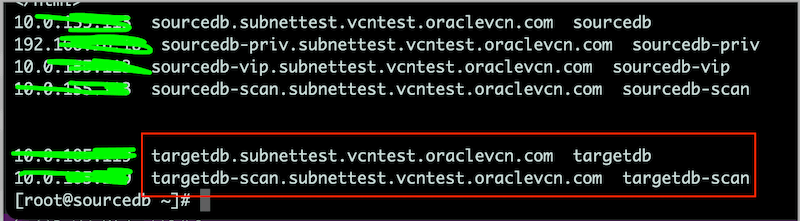

将目标主机名和 IP 信息添加到源主机的 /etc/hosts 文件中。

步骤 4：复制源主机上 OS 用户的 SSH 公共密钥（在本例中为 opc），并将其添加到目标主机上 OS 用户（在本例中为 opc）的 authorized_keys 文件中。

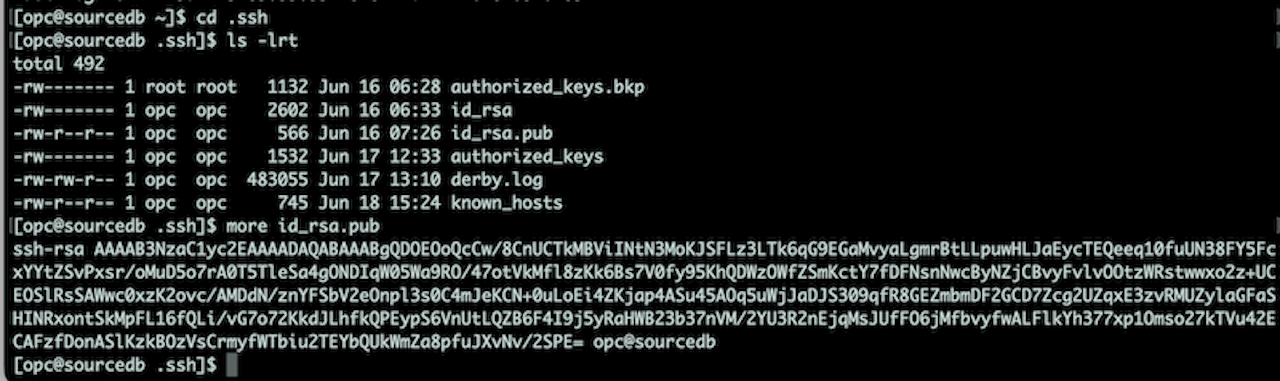

在源主机上

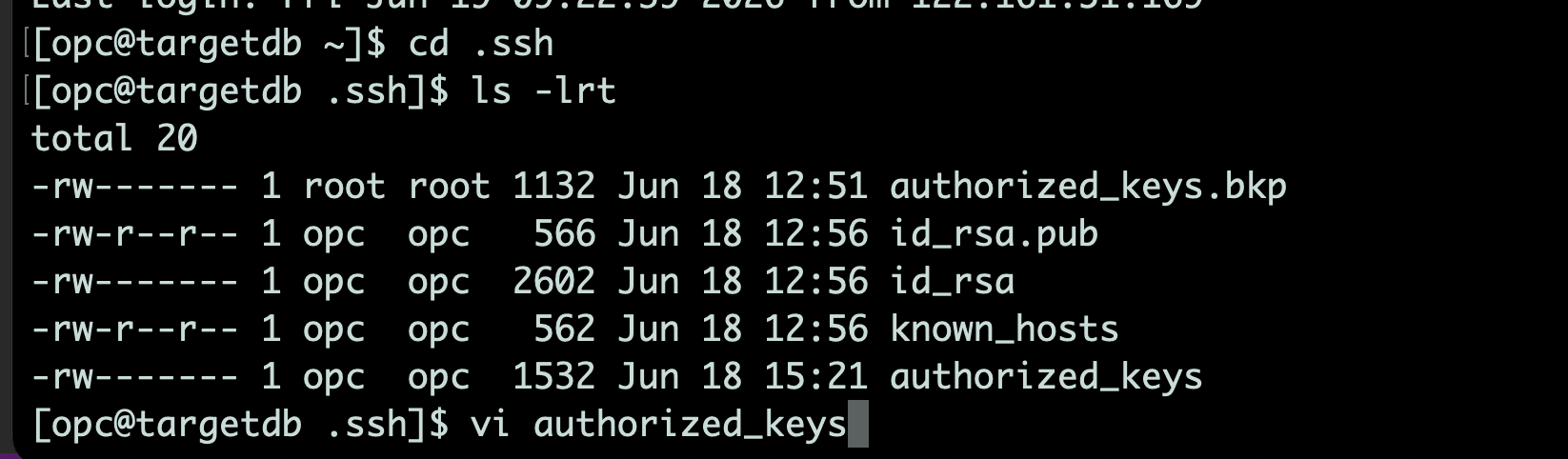

在目标主机上

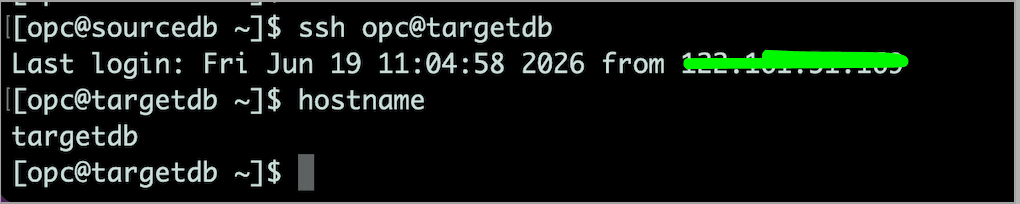

测试从源到目标数据库主机的 SSH 连接：

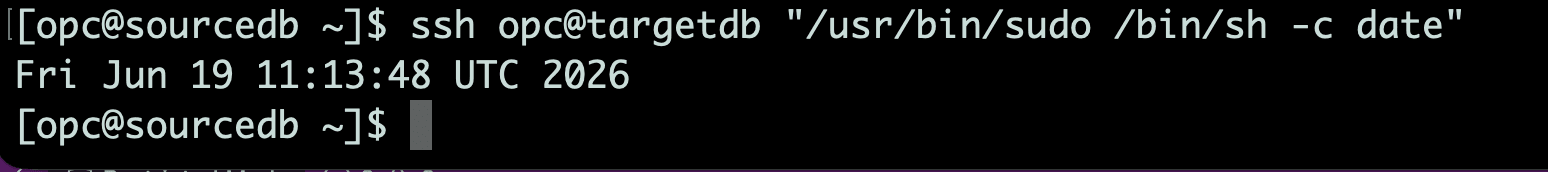

验证是否为 SSH 权限用户禁用了 TTY。如果禁用了 TTY，则以下命令将返回远程主机中没有任何错误的日期：

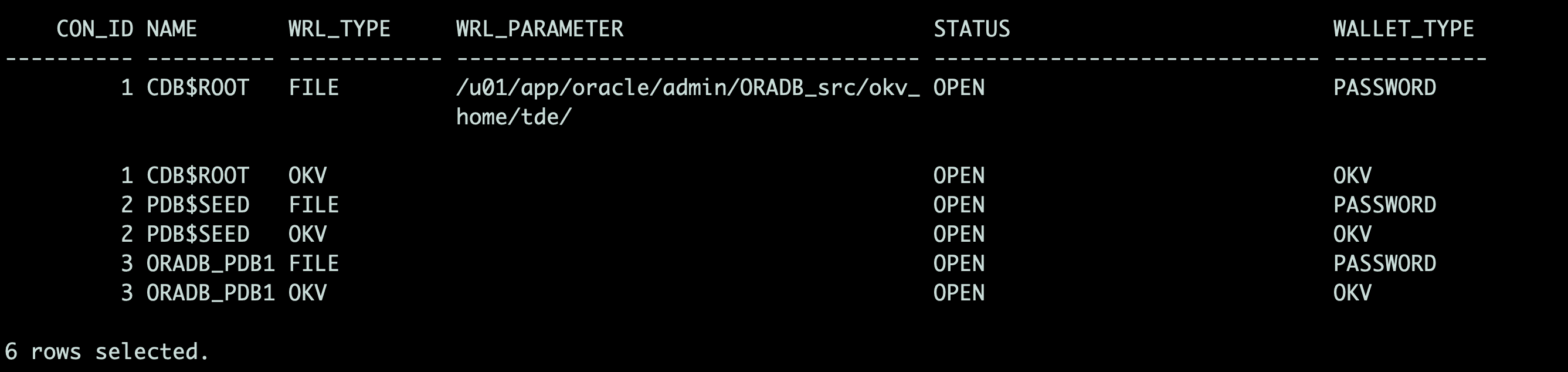

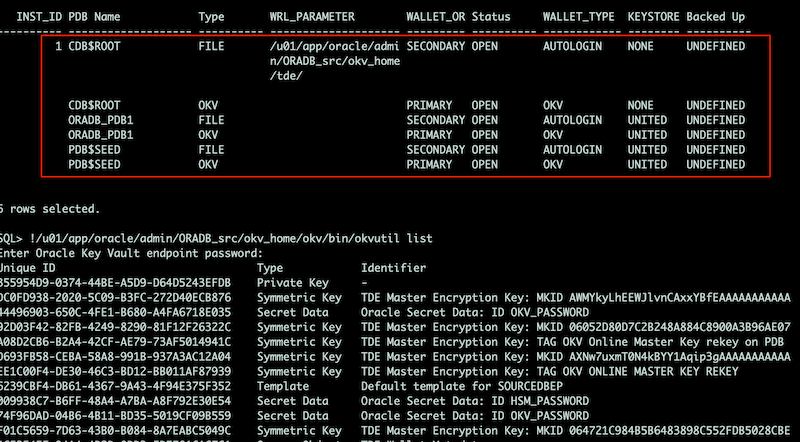

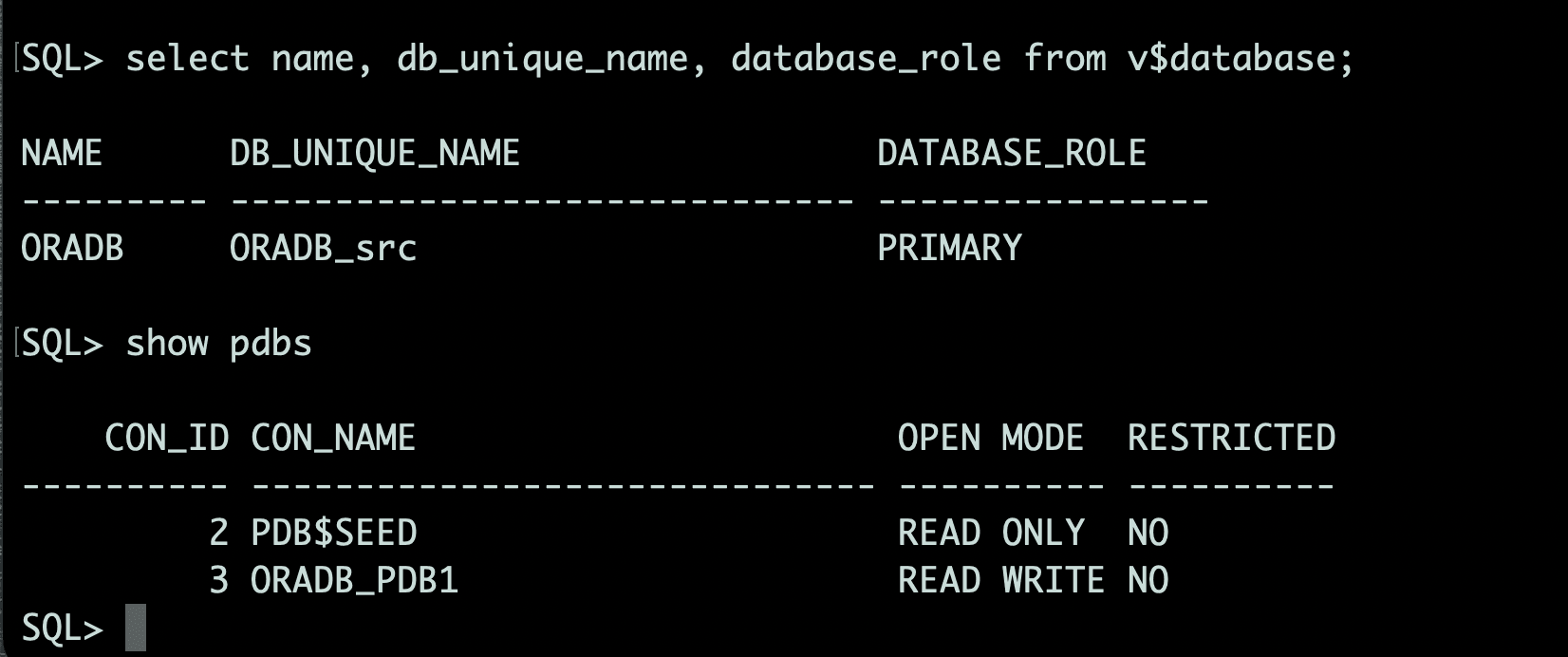

步骤 5：验证源数据库上的 TDE 是否由 Oracle Key Vault (OKV) 管理。

步骤 6：为目标数据库配置 Oracle Key Vault (OKV)。

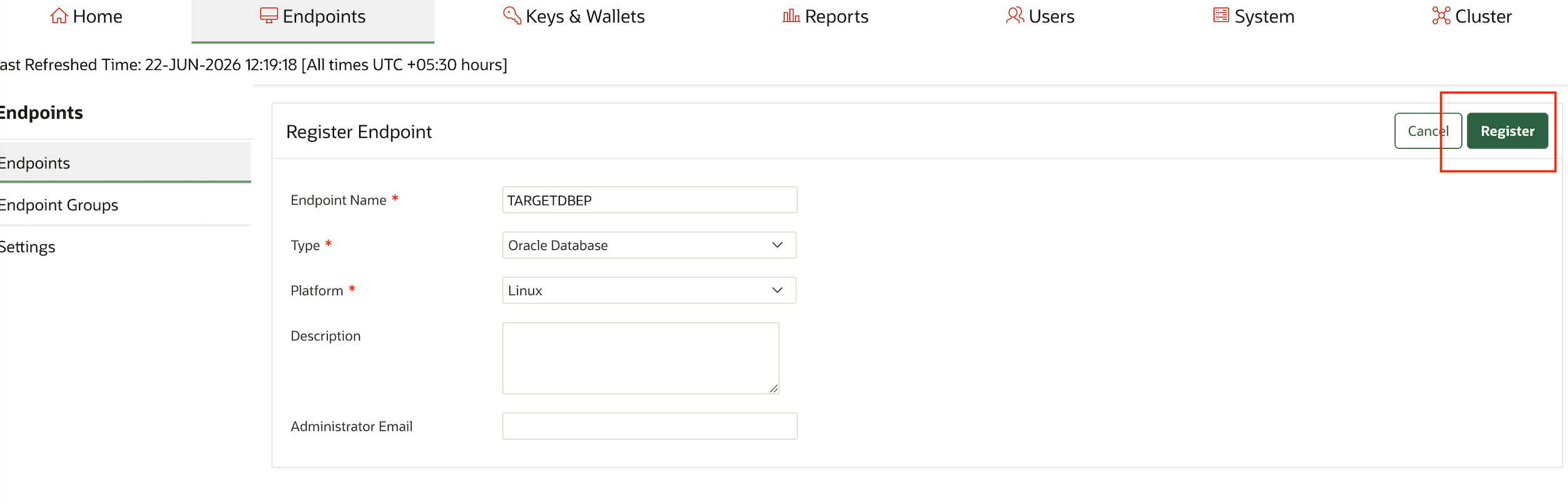

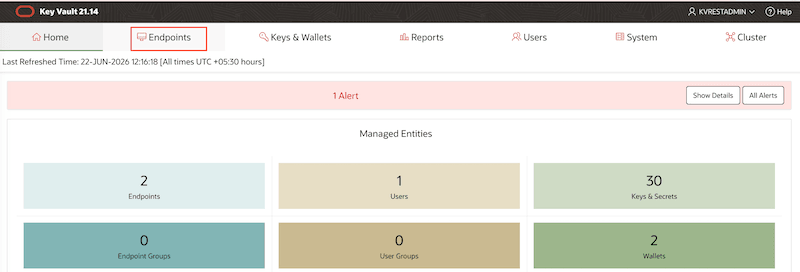

1：将目标数据库注册为 Oracle Key Vault (OKV) 端点。

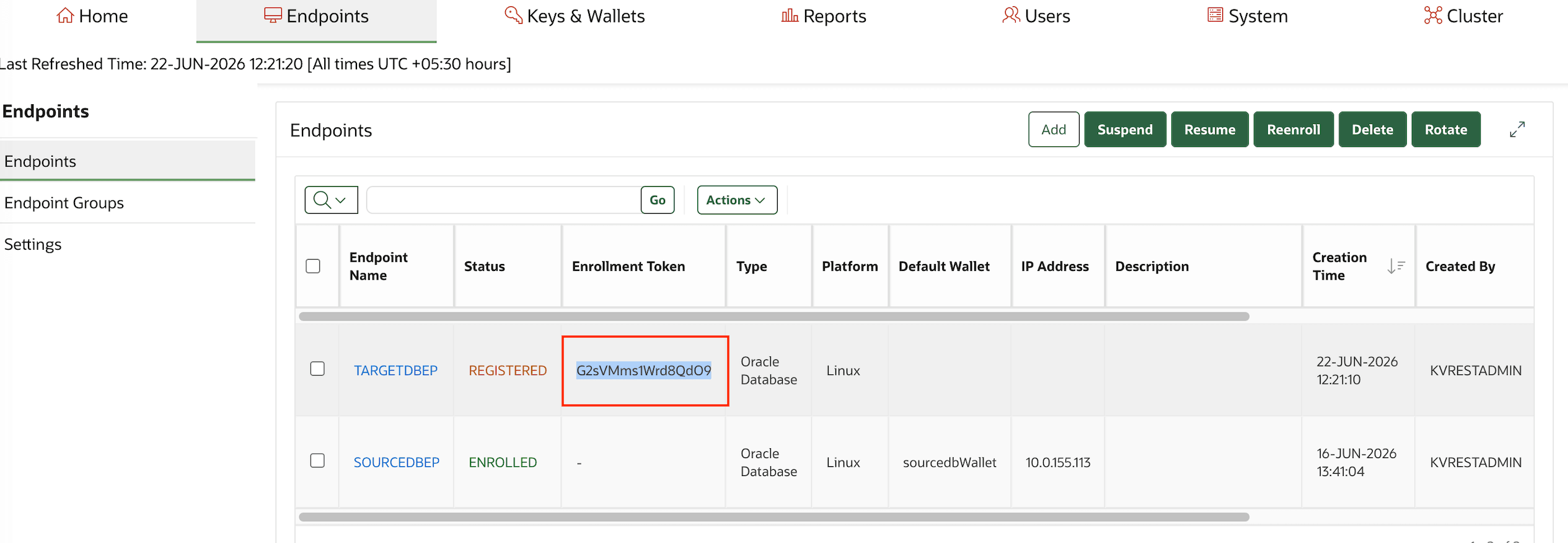

2：复制 Oracle Key Vault (OKV) 注册令牌。

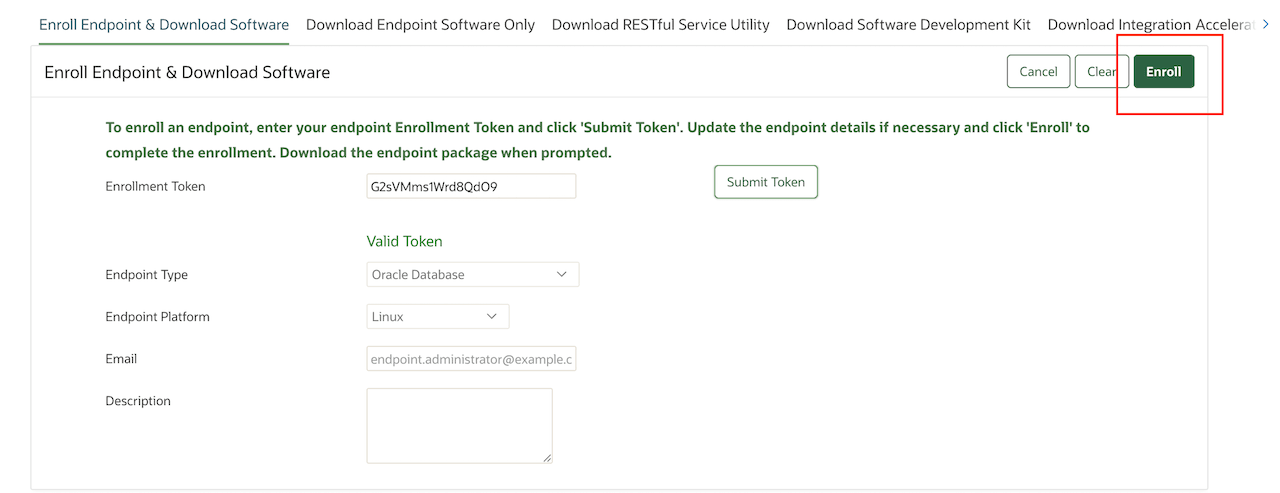

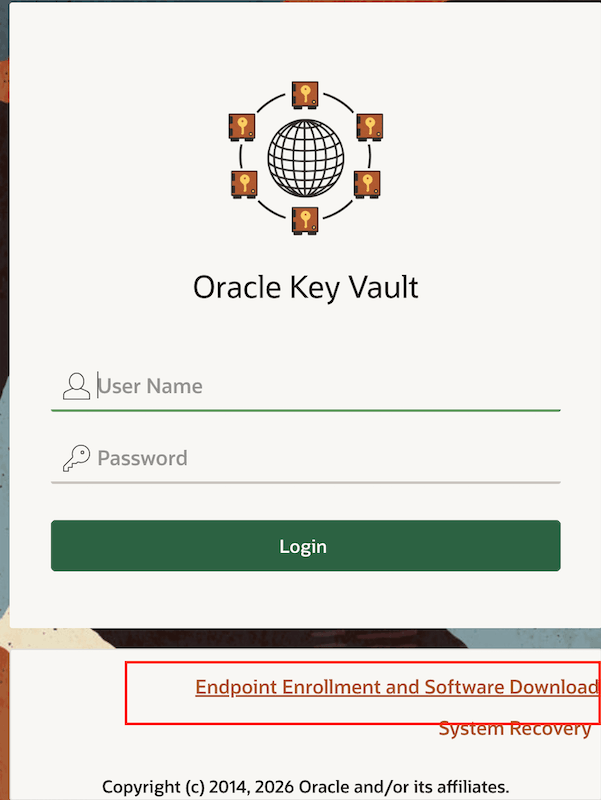

3：注册目标数据库端点并下载 Oracle Key Vault (OKV) 端点软件。

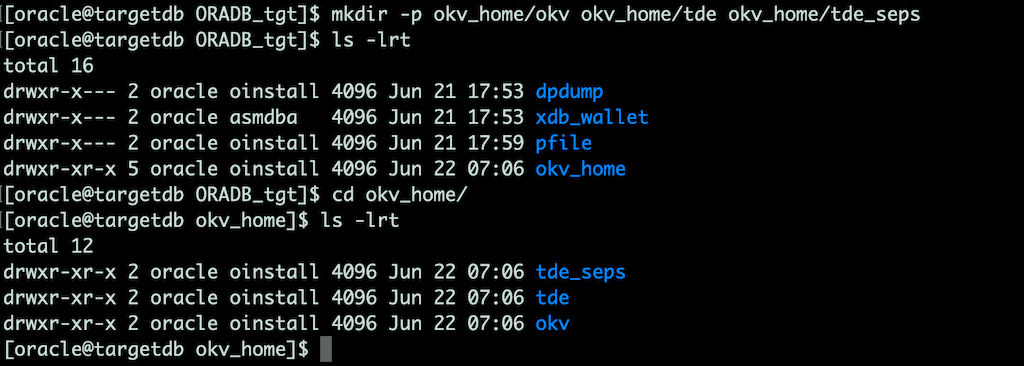

4：在目标主机上为 OKV 创建必要的目录：

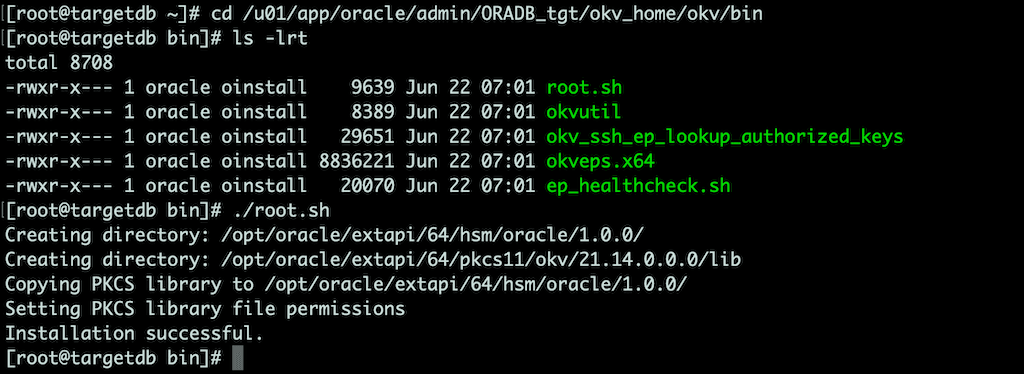

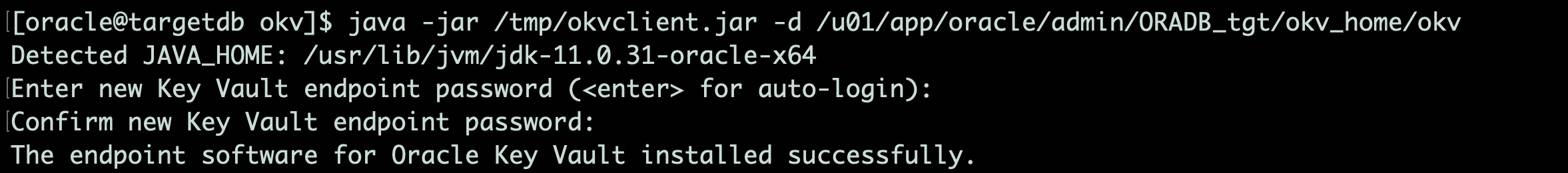

5：安装 Oracle Key Vault 端点 JAR 文件：

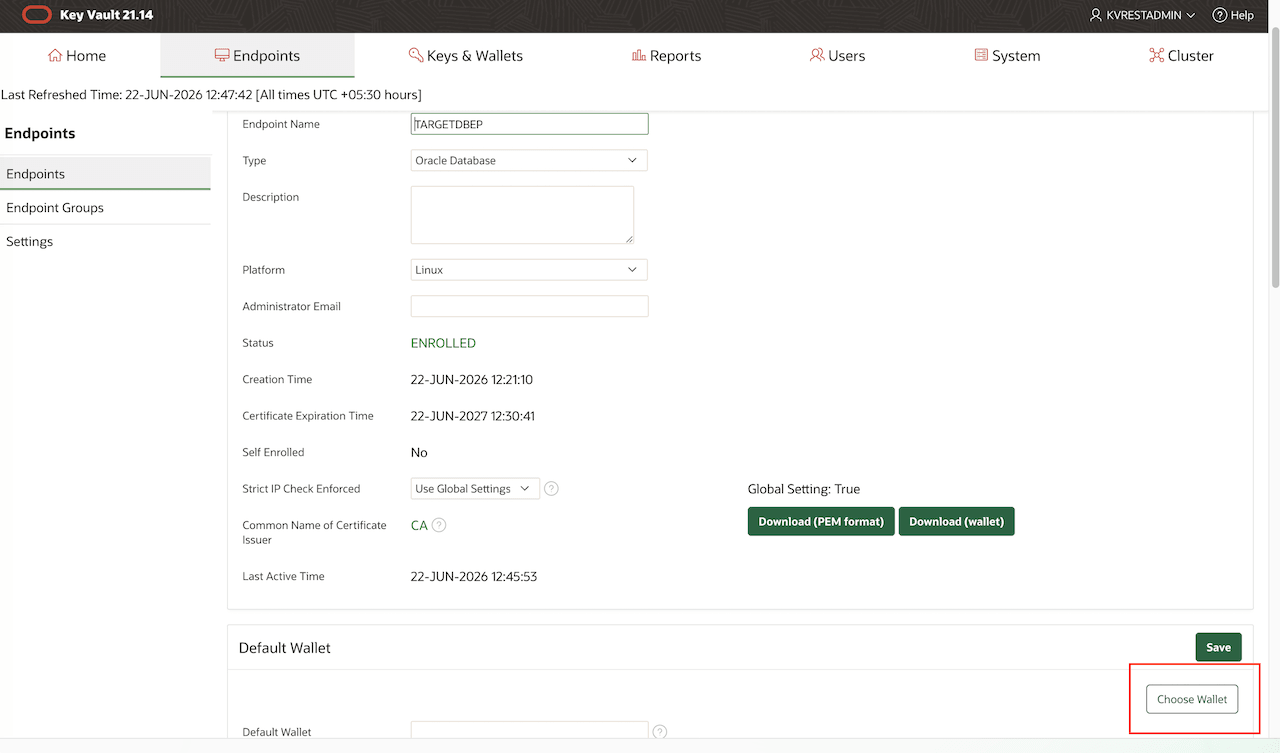

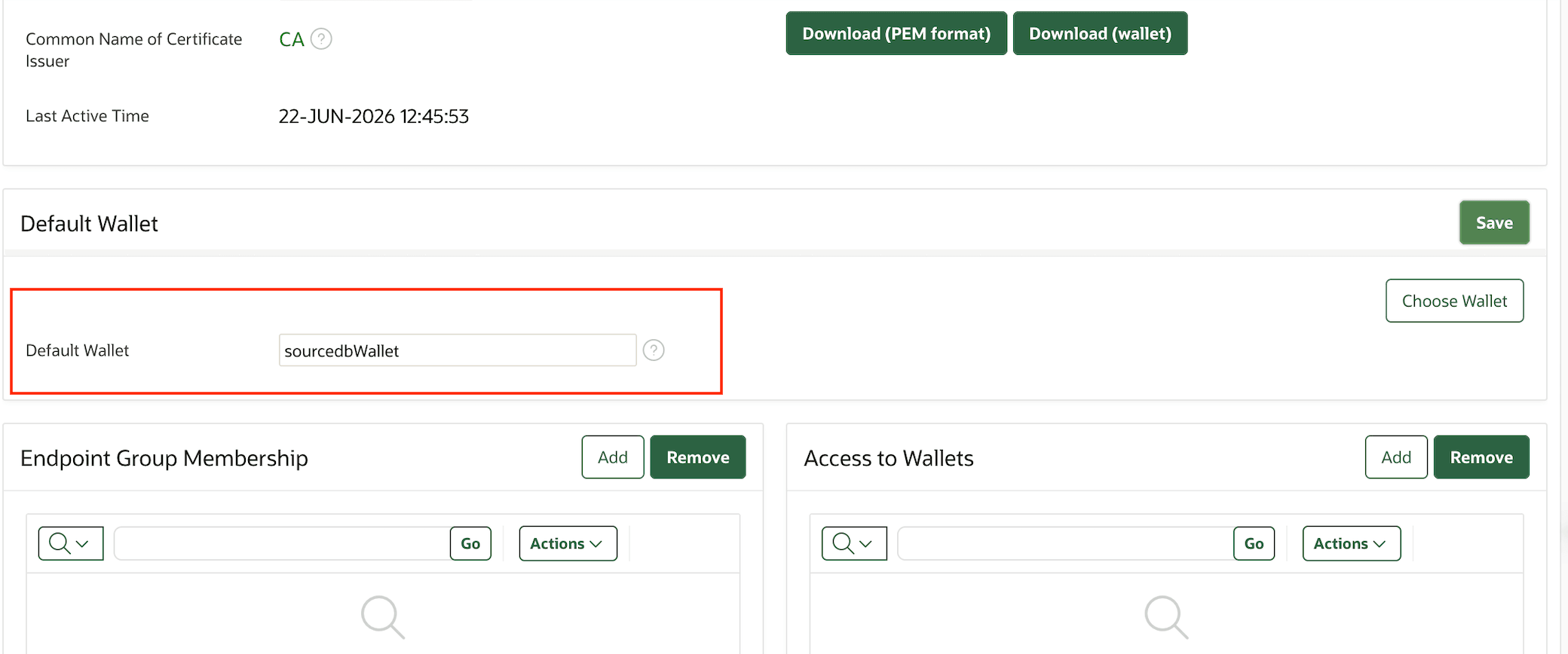

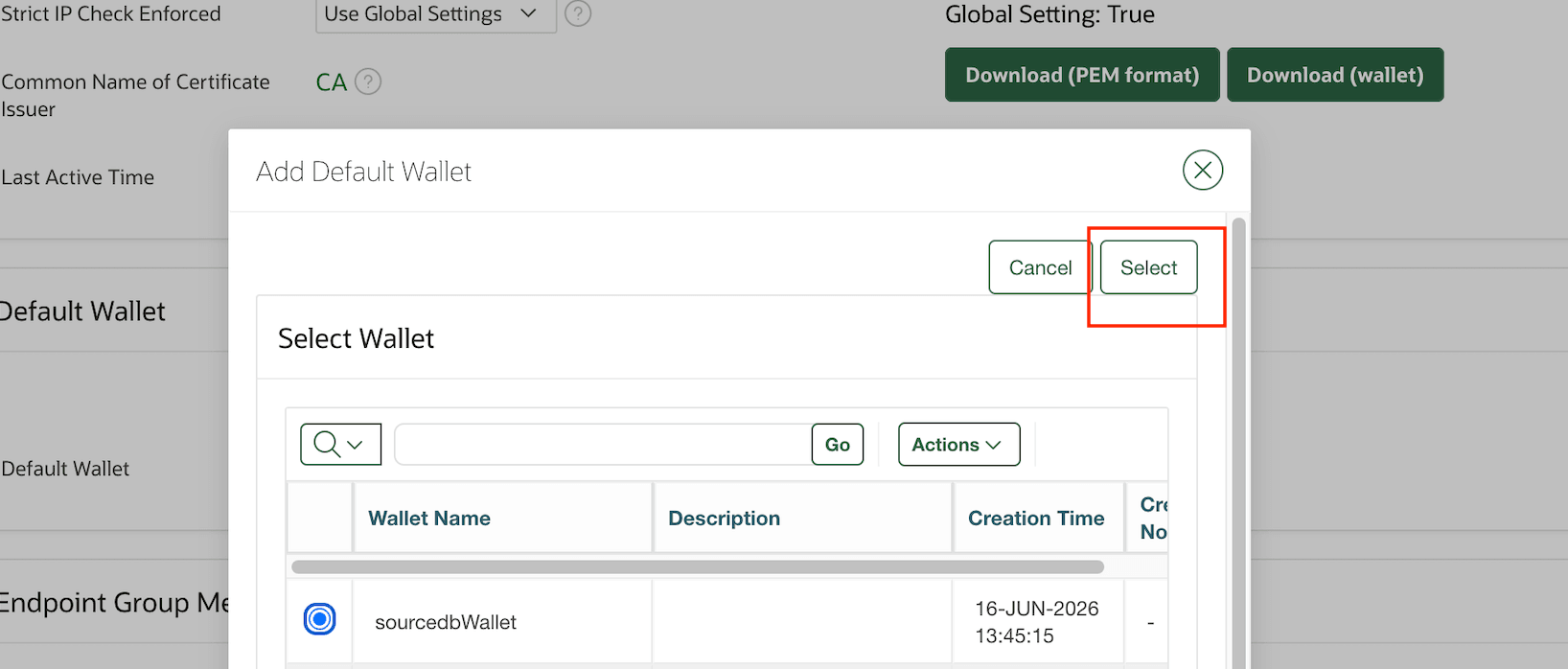

6：将源虚拟 wallet 分配给目标端点：

7：将当前 Wallet 上载到 Oracle Key Vault (OKV)（从基于文件的 Wallet 迁移到 OKV）：

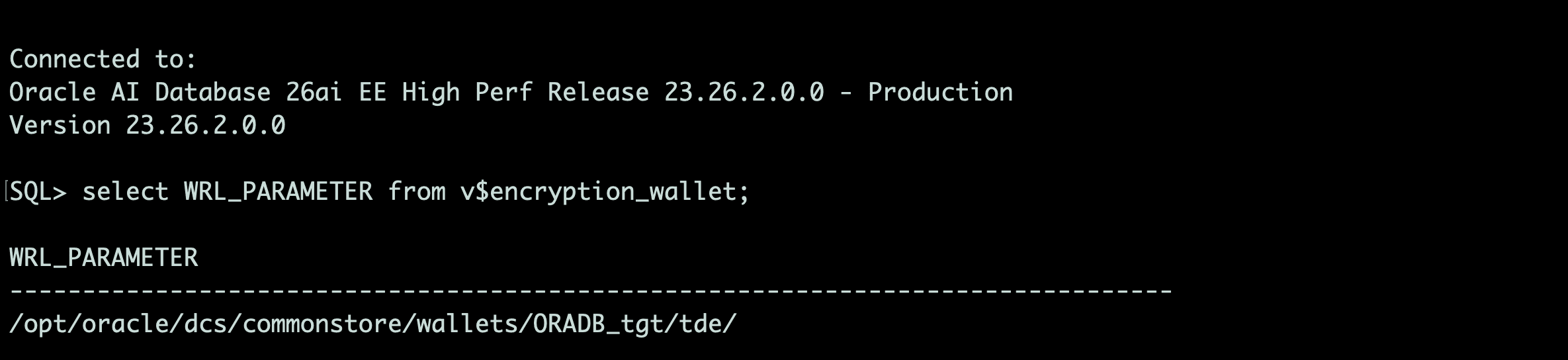

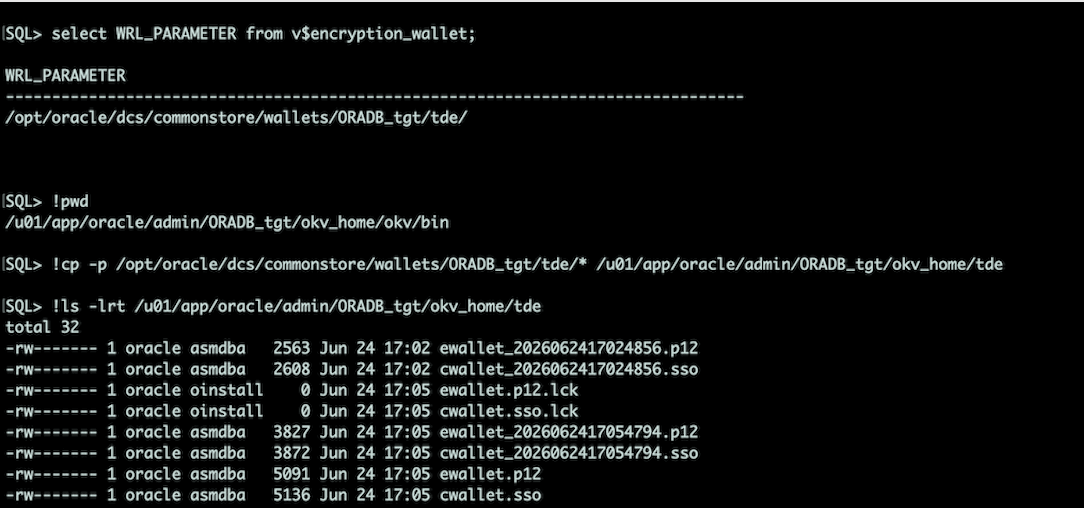

验证与 OKV 的连接后，将当前 wallet 上载到 OKV。要验证当前 WALLET_ROOT 位置，请运行以下查询：

标识 wallet 位置后，将现有 wallet 复制到 WALLET_ROOT/tde：

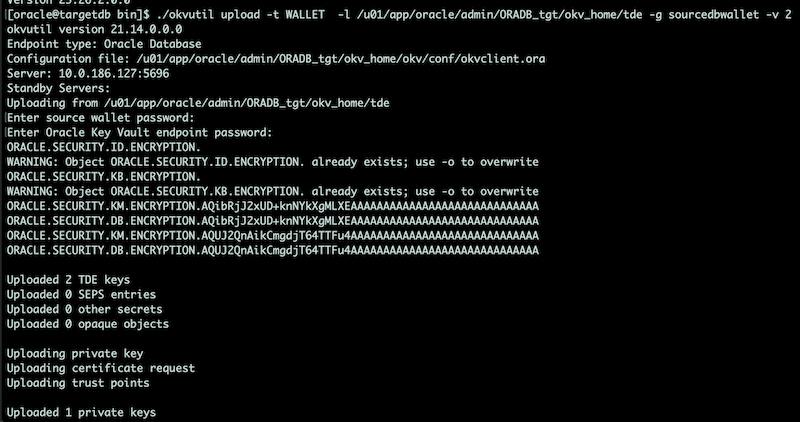

复制完成后，使用 WALLET_ROOT/okv/bin/okvutil 将钱包存储在 WALLET_ROOT/tde 中的钱包上载到 OKV：

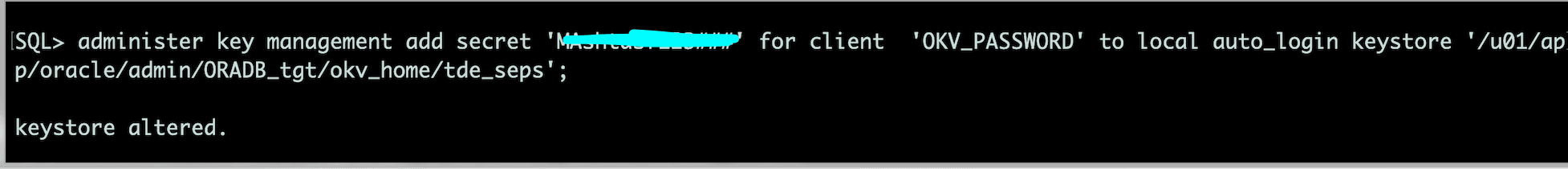

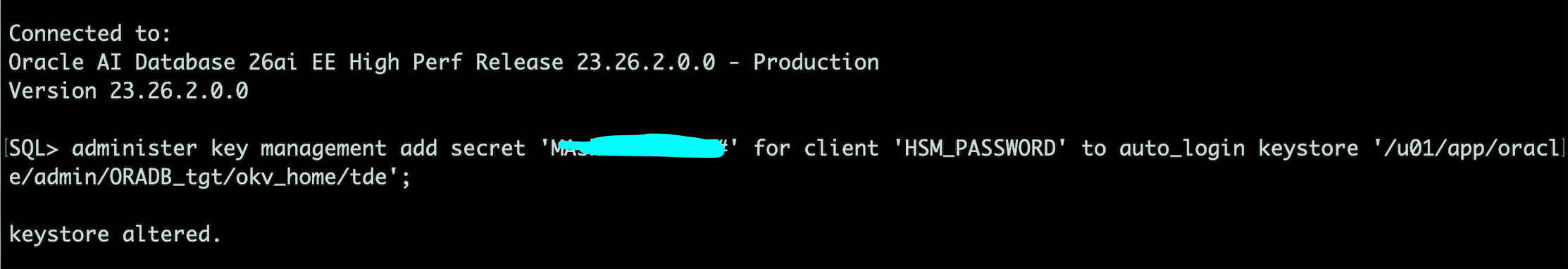

9：添加密钥以使用外部存储（在所有节点上运行）：

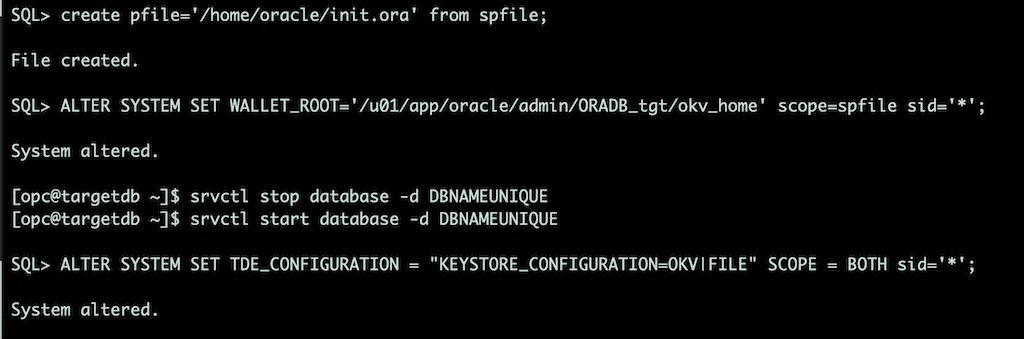

10：更新数据库初始化参数：

更新 OKV 使用的 wallet_root 和 tde_configuration 初始化参数。请注意，tde_configuration 初始化参数取决于 wallet_root 参数。由于 wallet_root 参数具有 SPFILE 范围，因此需要重新启动数据库才能使更改生效。

此外，设置 wallet_root 和 tde_configuration 会覆盖 sqlnet.ora 中的 ENCRYPTION_WALLET_LOCATION 设置。

更新数据库初始化参数之前，请执行 spfile 的备份。

11：`sqlnet.ora` 和 RAC 数据库环境设置（仅 12.1）：

由于 wallet_root 和 tde_configuration init.ora 参数在 12.1 中不存在，因此我们需要在 sqlnet.ora 和 RAC 数据库环境设置中进行更改。

Sqlnet.ora:

Change only the method under the ENCRYPTION_WALLET_LOCATION entry to HSM:

ENCRYPTION_WALLET_LOCATION=
(SOURCE=
(METHOD=HSM)
(METHOD_DATA=(DIRECTORY=/var/opt/oracle/dbaas_acfs/DBNAME/tde_wallet)))

RAC 数据库环境设置：将 ORACLE_BASE 和 ORACLE_UNQNAME 环境变量添加到 RAC 数据库环境设置：

[opc@targetdb ~]$ srvctl getenv database -d DBNAMEUNIQUE
DBNAMEUNIQUE:
TNS_ADMIN=/u02/app/oracle/product/12.1.0/dbhome_1/network/admin/DBNAME
bash-3.2$ srvctl setenv database -d DBNAMEUNIQUE -T "ORACLE_BASE=/u02/app/oracle"
bash-3.2$ srvctl setenv database -d DBNAMEUNIQUE -T "ORACLE_UNQNAME=DBNAMEUNIQUE"
bash-3.2$ srvctl getenv database -d DBNAMEUNIQUE

12：重新开始数据库。

[opc@targetdb ~]$ srvctl stop database -d DBNAMEUNIQUE
[opc@targetdb ~]$ srvctl start database -d DBNAMEUNIQUE

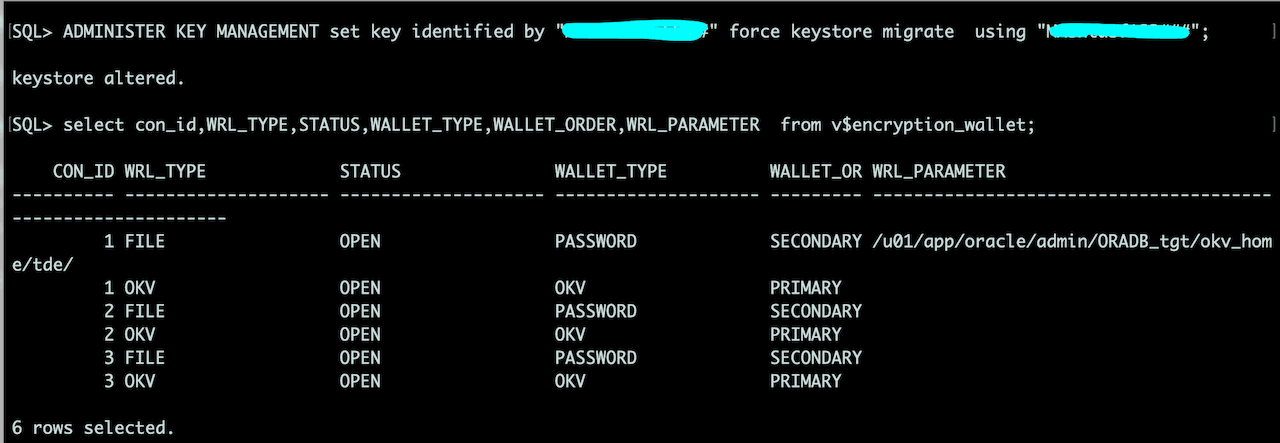

13：将 TDE 密钥库迁移到 Oracle Key Vault (OKV)。

在一个数据库节点上运行以下命令以将 TDE 软件密钥库迁移到 Oracle Key Vault (OKV)。

SQL>ADMINISTER KEY MANAGEMENT set key identified by "<OKV-pwd>" force keystore migrate using "TDE-wallet-password";

命令成功返回后，重新启动数据库以验证与 Oracle Key Vault 的通信是否正常运行：

[opc@targetdb ~]$ srvctl stop database -d DBNAMEUNIQUE
[opc@targetdb ~]$ srvctl start database -d DBNAMEUNIQUE

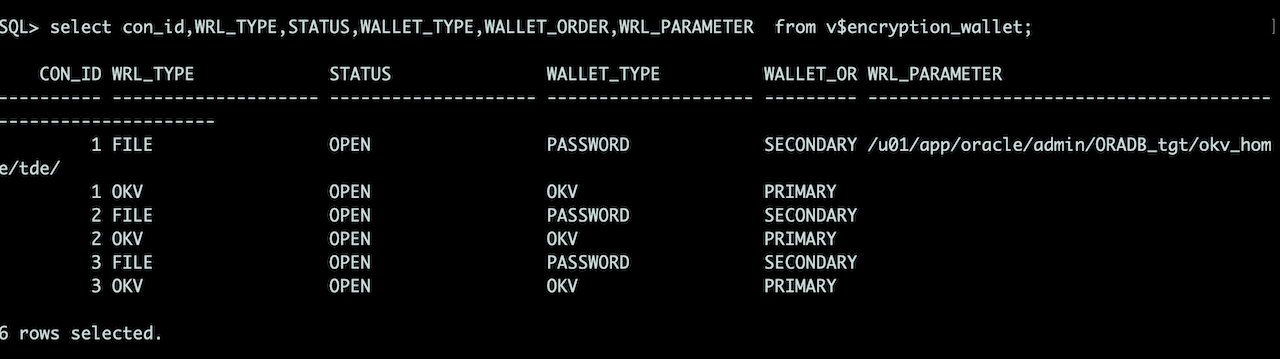

14：验证 Oracle Key Vault (OKV) 配置

运行以下查询以验证是否正确配置了 Oracle Key Vault (OKV) 配置，以及数据库是否可以访问外部密钥库。

步骤 7：在源数据库主机上创建 ZDM 响应文件。此文件定义迁移配置，包括源和目标数据库信息、Oracle Key Vault (OKV) 参数以及物理 PDB 克隆设置。

以下示例显示了用于此迁移的响应文件：

[opc@sourcedb ~]$ more /opt/opc/zdm/zdm26.1/template/26.1.0/zdm_physical_PDB_Cloning.rsp
ZDM_SRC_DB_OKV_HOME=/u01/app/oracle/admin/ORADB_src/okv_home/okv
ZDM_TGT_DB_OKV_HOME=/u01/app/oracle/admin/ORADB_tgt/okv_home/okv
ZDM_SRC_DB_OKV_VIRTUAL_WALLET_NAME=sourcedbwallet
ZDM_TGT_DB_OKV_VIRTUAL_WALLET_NAME=sourcedbwallet
ZDM_SKIP_TDE_WALLET_MIGRATION=FALSE
PLATFORM_TYPE=VMDB
TGT_DB_UNIQUE_NAME=ORADB_tgt
MIGRATION_METHOD=ONLINE_PHYSICAL
DATA_TRANSFER_MEDIUM=DBLINK
ZDM_PDB_CLONE_METHOD=REFRESHABLE
ZDM_SRC_PDB_NAME=ORADB_PDB1
ZDM_TGT_PDB_NAME=ORADB_PDB1
ZDM_TGT_DBLINK_NAME=clonedblink
ZDM_TGT_DBLINK_USERNAME=
ZDM_TGT_DBLINK_PASSWORD_WALLET=
ZDM_PDB_REFRESH_INTERVAL=60
ZDM_SWITCHOVER=FALSE
ZDM_SRC_DB_RESTORE_SERVICE_NAME=ORADB_PDB1

步骤 8：在源数据库主机上运行以下命令，以评估迁移并验证源环境和目标环境是否已准备好进行迁移。

[opc@sourcedb ~]$ /opt/opc/zdm/zdm26.1/zdmcli migrate database \
> -rsp /opt/opc/zdm/zdm26.1/template/26.1.0/zdm_physical_PDB_Cloning.rsp \
> -sourcedb ORADB_src \
> -sourcenode sourcedb \
> -targethome /u01/app/oracle/product/23.0.0.0/dbhome_1 \
> -tdekeystorepasswd \
> -tgttdekeystorepasswd \
> -targetnode targetdb \
> -schedule NOW \
> -eval
Enter source database ORADB_src SYS password:
Enter source database ORADB_src TDE keystore password:
Enter target container database TDE keystore password:
Migration evaluation job started
Result file path: /opt/opc/zdm/zdm26.1/zdmbase/chkbase/scheduled/job-6-2026-06-27-09:08:10.log
======================JOB_EXECUTION_DETAILS_START======================
User: opc
Client: dbSysyabixhpq
 ...............................................
 .........................

注:

如果 Oracle Key Vault (OKV) 端点密码与 TDE 密钥库密码相同，则 -tdekeystorepasswd 和 -tgttdekeystorepasswd 选项就足够了。

如果 OKV endpoint password 与 TDE keystore password 不同，则还指定以下选项：

-okvkeystorepasswd- 提示输入源 OKV 端点密码。

-tgtokvkeystorepasswd- 提示输入目标 OKV 端点密码。

通过这些选项，ZDM 可以在 wallet 迁移期间独立于 TDE 密钥库密码进行与 Oracle Key Vault 端点的验证。

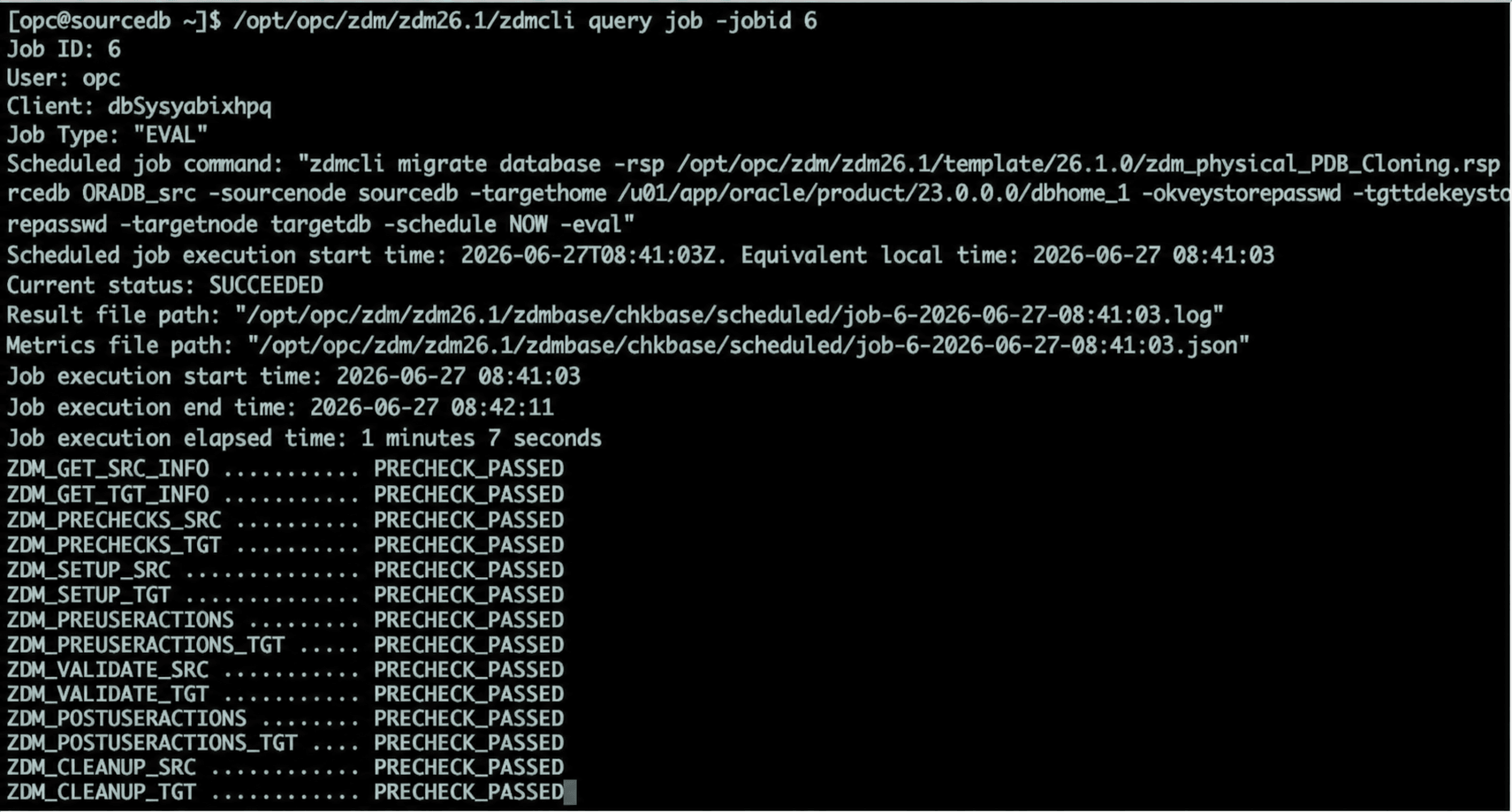

验证迁移作业状态，如下所示。

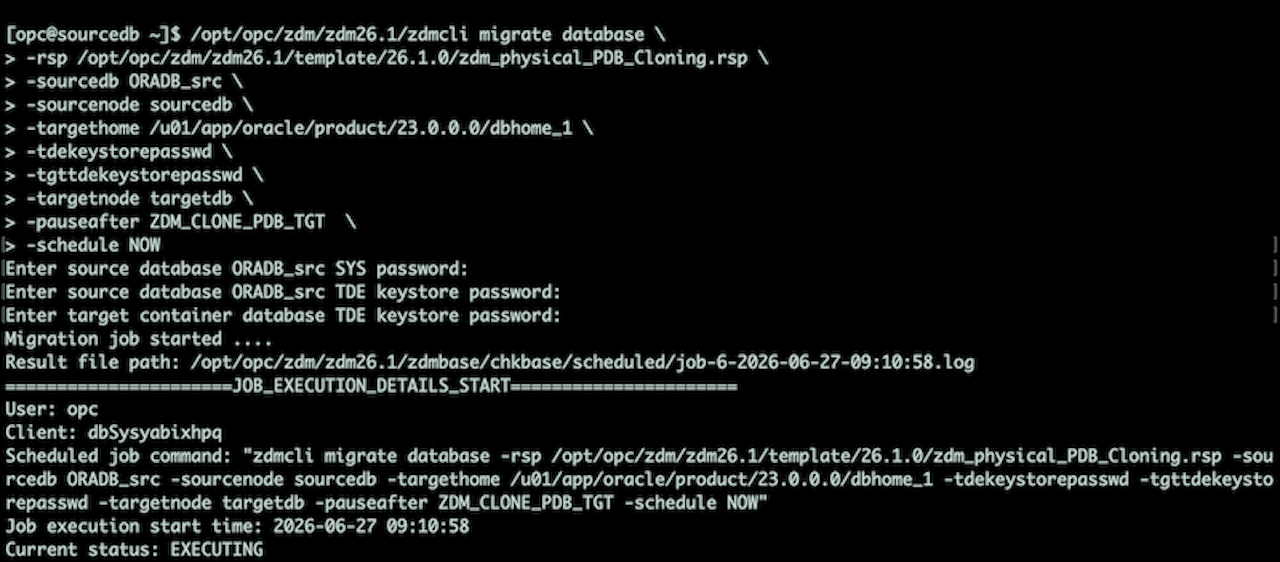

步骤 9：启动迁移，并使用 `-pauseafter` 选项在 `ZDM_CLONE_PDB_TGT` 阶段后停止迁移。在此阶段中，对源 PDB 所做的更改将按 `ZDM_PDB_REFRESH_INTERVAL` 指定的间隔同步到目标 PDB。

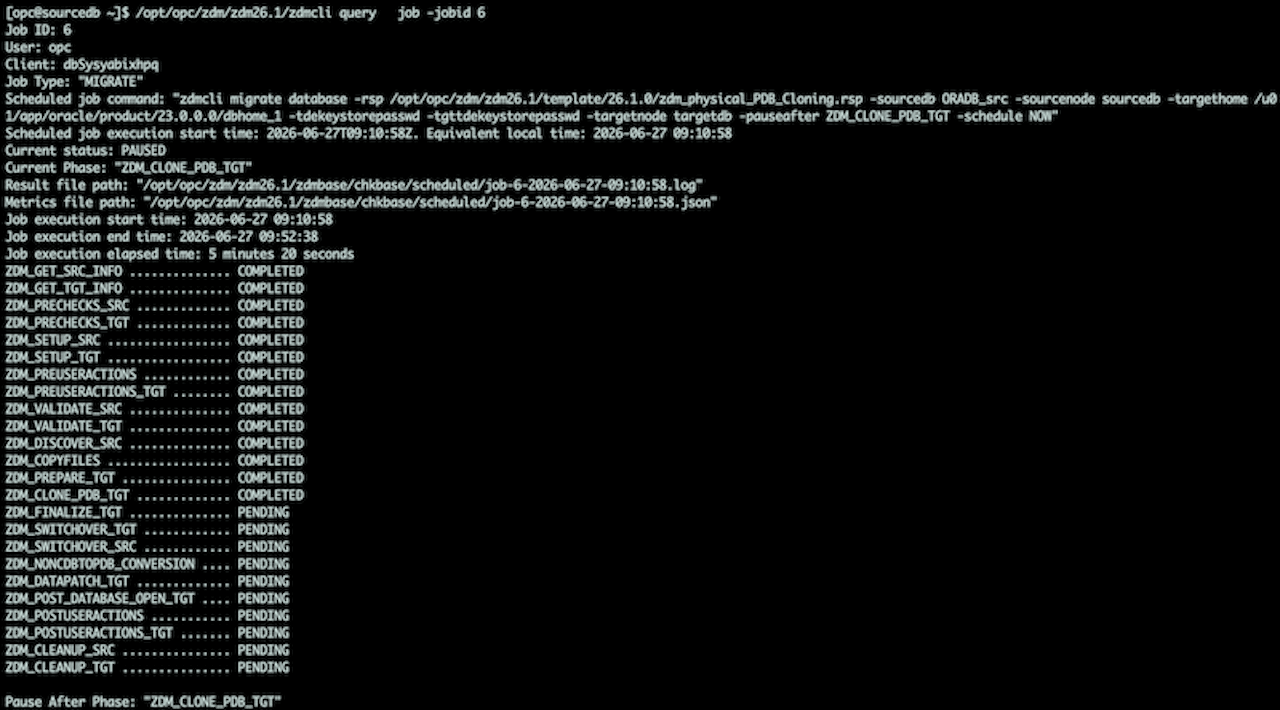

步骤 10：验证迁移作业状态。

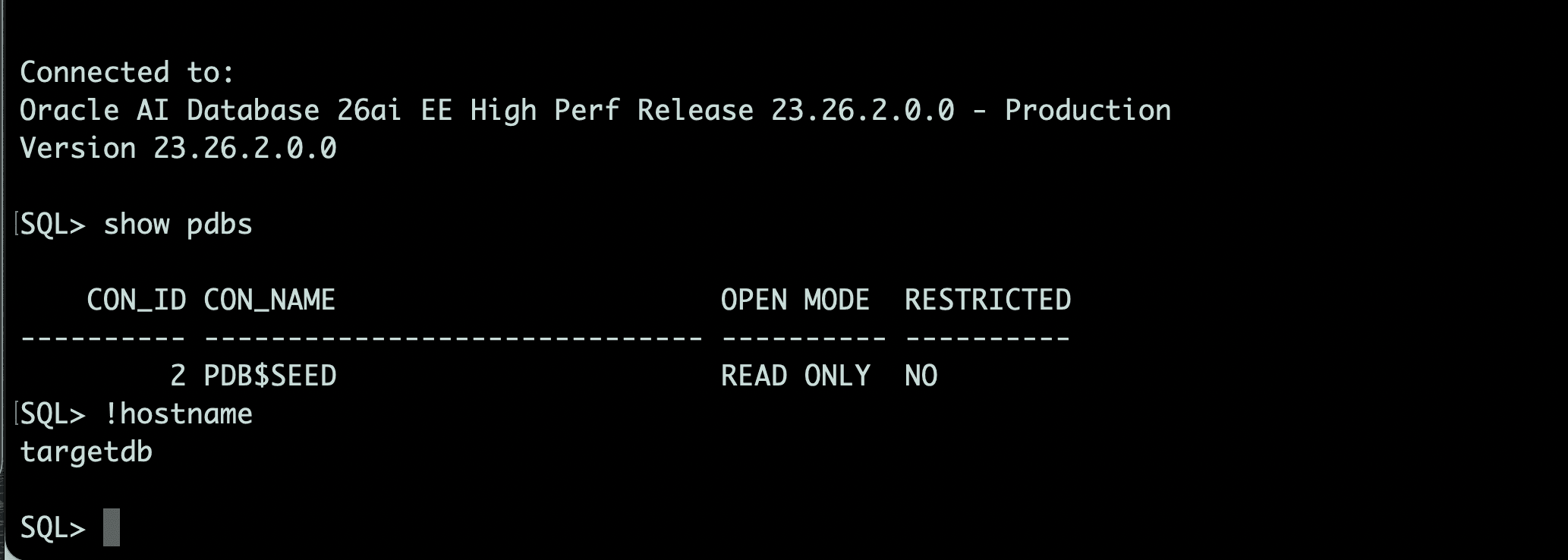

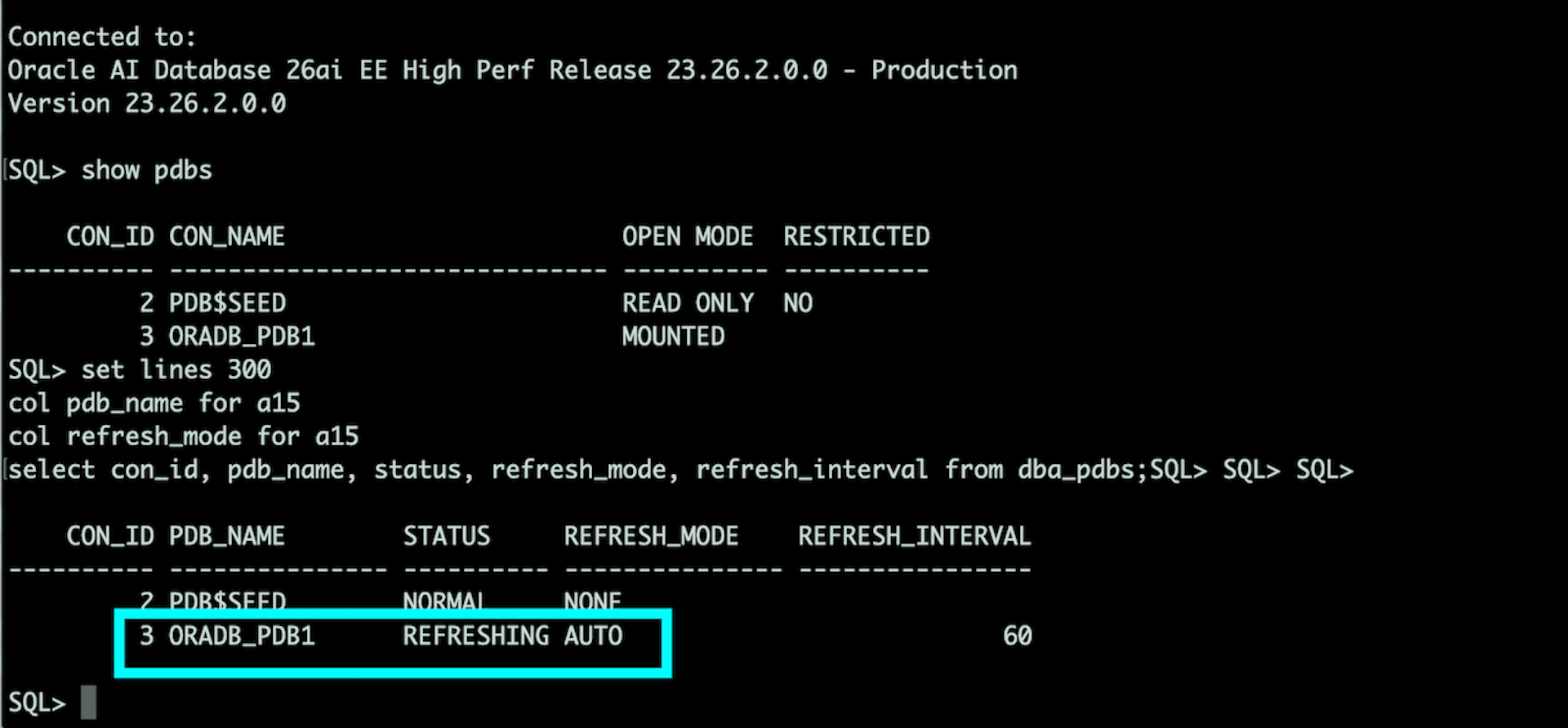

验证目标 PDB 的状态。

步骤 11：准备执行最终应用程序切换时，恢复迁移作业。

[opc@sourcedb ~]$ /opt/opc/zdm/zdm26.1/zdmcli resume job -jobid 6

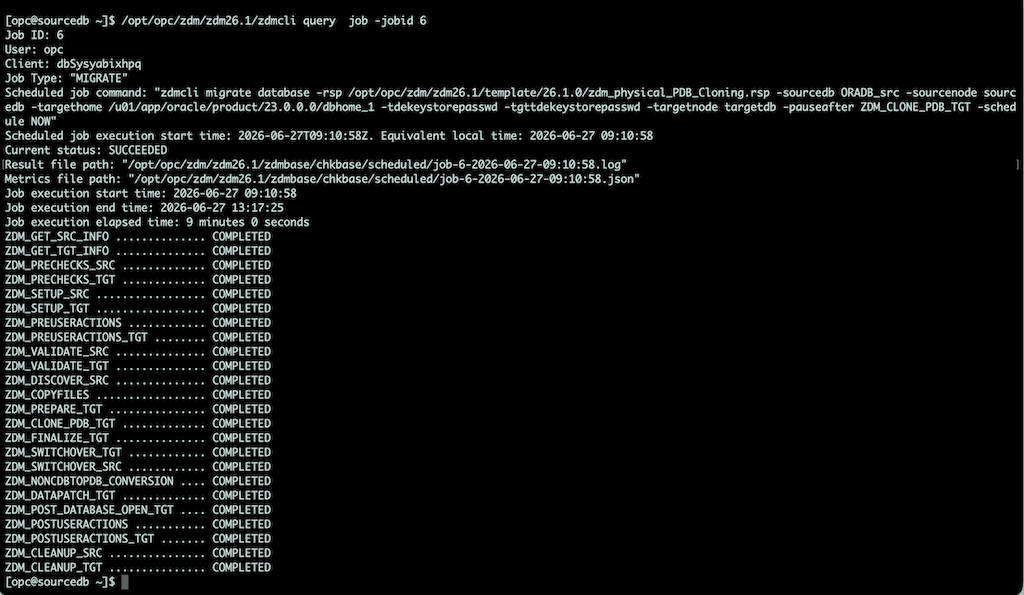

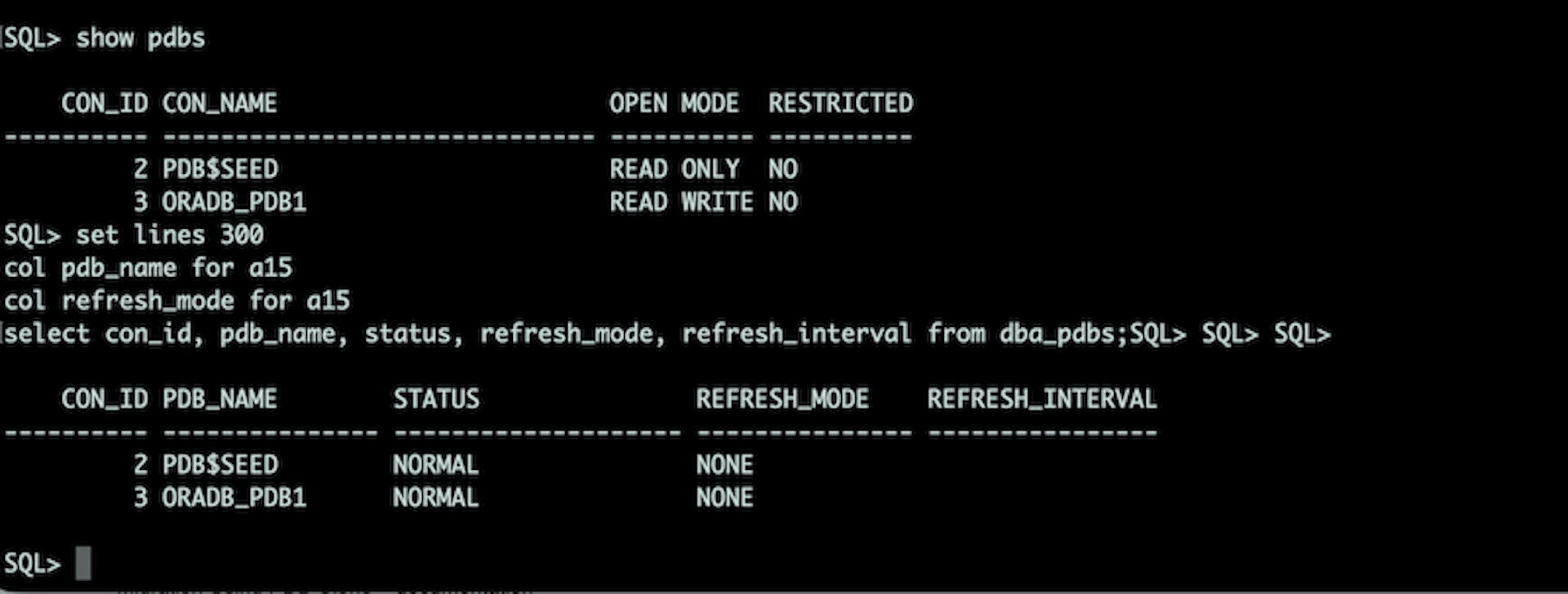

在迁移完成后验证目标 PDB 的状态：

验证自动 TDE Wallet 迁移

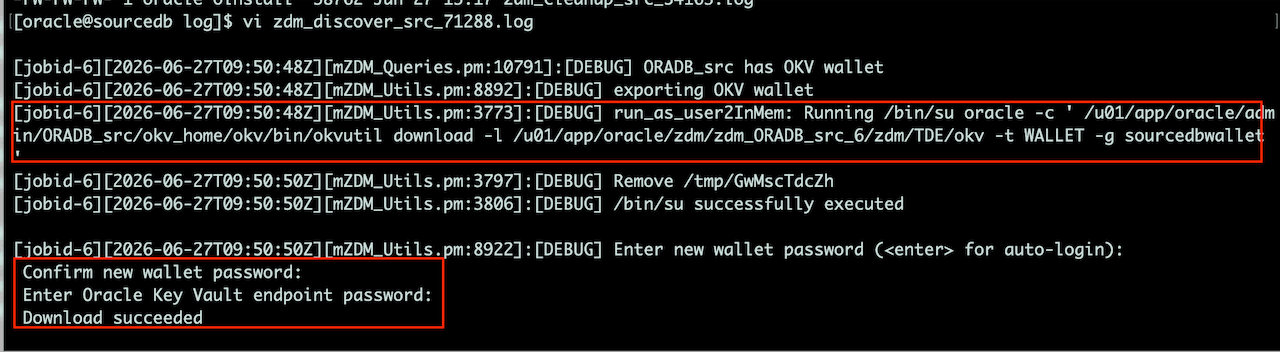

以下日志显示 ZDM 会自动从源数据库主机上的 Oracle Key Vault (OKV) 下载 TDE wallet：

参考

Oracle Zero Downtime Migration 26.1 文档
- https://docs.oracle.com/en/database/oracle/zero-downtime-migration/26.1/
- https://docs.oracle.com/en/database/oracle/zero-downtime-migration/26.1/zdmug/preparing-for-database-migration.html#GUID-0049AE7E-12D7-402B-A988-1C8A802922CF
准备数据库迁移
- https://docs.oracle.com/en/database/oracle/zero-downtime-migration/26.1/zdmug/preparing-for-database-migration.html
Oracle Key Vault 文档
- https://docs.oracle.com/en/database/oracle/key-vault/

确认

作者： Amresh Kumar Singh（首席顾问）
