OAM 和 STS 中的密钥和证书管理和滚动更新

简介

作为联邦和 WS-Trust 协议交互的一部分，OAM/OSTS 需要使用 PKI 密钥和证书，通过数字加密使用数字签名和机密性来实现非拒绝和完整性。

本文讨论了密钥和证书管理，包括如何：

生成新密钥和证书
将 OAM 和 OSTS 配置为使用新密钥和证书
按合作伙伴实施密钥滚转
将新证书分发给合作伙伴

在联盟/WS-Trust 交换中，会发生以下情况：

OAM/OSTS 使用自己的 PKI 密钥和证书对 SAML 消息执行签名和解密操作
对传出 SAML 消息和断言进行签名（XML 数字签名或查询字符串签名）
解密传入的 SAML 断言（XML 数字加密）
OAM/OSTS 使用合作伙伴的签名或加密证书来执行以下操作：
验证传入 SAML 消息和断言的签名 (XML)
（可选）加密传出 SAML 断言（XML 数字加密）

具有 XML 数字签名的 SAML 消息示例：

 <samlp:Response ...>
   <saml:Issuer>https://idp.com</saml:Issuer>
   <samlp:Status>...</samlp:Status>
   <saml:Assertion ...>
     <saml:Issuer>https://idp.com</saml:Issuer>
     <ds:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
       <ds:SignedInfo>
         <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-excc14n#"/>
         <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#rsasha1"/>
         <ds:Reference URI="#idhmf9KzAhxleuJ-L3vaVr979Ffa0">
           <ds:Transforms>
             <ds:Transform Algorithm="http://www.w3.org/2000/09/xmldsig#envelopedsignature"/>
             <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>           </ds:Transforms>
         <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
           <ds:DigestValue>JGvBqil/NXa6dlMOn5ZhmBbOie8=</DigestValue>
         </ds:Reference>
       </ds:SignedInfo>

 <ds:SignatureValue>VgOrU79ZJO4rzHiFTCDCGNmkb0...Y776QM4vEBBybIpbCCUih7I0aA==
 </ds:SignatureValue>
     </ds:Signature>
     <saml:Subject>
       <saml:NameID>alice@acme.com</saml:NameID>
       ...
     </saml:Subject>
     ...
     </saml:Assertion>
 </samlp:Response>

具有查询字符串签名的 SAML 消息示例（通常由 SP 使用 AuthnRequest 将用户发送到 IdP）：

https://idp.com/saml20sso?SAMLRequest=hZJRT8IwFIX%2FStP3sW5BTW7YEhRREtQFplHeytZBQ9fW3i7Kv3cUTdAHfL09t985J3eEvFUV47wR68tkqjRAeMto5DYajRNC8FQi%2BguX4YQ7pgIF1xpvKKEom%2FZ7U3EujM7r13iLEsaztoDItJVPjKhEQGW24QkHJbLtTFyuuS7bbsLVcpK92OmdN8XYb9SLETsw0eq59RlOWDCOWRikrkytIhsAuV5QU3x6upa6l3pw3vD6KEO7LsoiKp2VJyYtDrEhgN1JEee%2F5YjCHbKHqC335%2BWHSZ%2B9CVIQ2ku%2Fp%2FlPaxhKG8UnRo6uLDz2i7NJYZSs9mSslPm4cYJ7kVkf%2BCdRisq2UhR0zg%2FQn9fQ%2F4F&RelayState=id-mAK1whfUGrvoLqqhU2ysXLWSIw-&SigAlg=http%3A%2F%2Fwww.w3.org%2F2000%2F09%2Fxmldsig%23rsa-sha1&Signature=S5TZ0uwK9SMZUgBfDaipbNhlLqbbSG9t4rgA9n3%2FwxFsK7H66IoK6G%2BDfaIUvc5bLtTrwmxsa2iB2gjFx8pQ6%2FgH8OtFbT7mKZ7z8FihgxxTKjHJ2FQocOEn%2FrkcRKAAq%2Blig5xVSlR%2BzLq1vkQzIMNOrfLw%2FM6uk3i%2Fk

SAMLRequest：SAML AuthnRequest 消息

RelayState：SAML 2.0 中继状态参数

SigAlg：签名算法

Signature：包含 SAMLRequest、RelayState 和 SigAlg 参数的签名字节

OAM/OSTS PKI 密钥和证书存储在 $DOMAIN_HOME/config/fmwconfig/.oamkeystore Java 密钥库文件中（注：此密钥库的类型为 JCEKS，不是 JKS），而 OAM/OSTS 设置引用 .oamkeystore 中的密钥条目，以便这些密钥和证书可供 SAML 操作的组件使用。

安装

在 OAM 的安装阶段，将生成密钥对和自签名证书，并将 OAM/OSTS 配置为将其用于签名和解密操作。

OAM 安装程序使用随机密码创建 .oamkeystore（有关如何重置该密码，请参见“设置新密钥条目”一节）
创建名为 stsprivatekeyalias 的新密钥条目
RSA 密钥对
自签名证书
主题和发布者设置为：cn=\<MACHINE_HOSTNAME\>
在 OAM/OSTS 配置中创建了两个条目：
osts_signing，引用 .oamkeystore 中的 stsprivatekeyalias 键条目
osts_encryption，引用 .oamkeystore 中的 stsprivatekeyalias 键条目
OAM 设置为将 osts_signing 条目用于签名操作，将 osts_encryption 用于解密操作
OSTS 设置为将 osts_encryption 用于解密操作，将 osts_signing 用于 SAML 发布模板中的签名操作

设置新密钥条目

在 OAM/OSTS 中使用新的 PKI 密钥和证书之前创建这些密钥和证书的过程包含两方面：

在 .oamkeystore 中创建密钥条目
在 OAM/OSTS 中创建条目以引用 .oamkeystore 中的键条目

注：密钥和证书需要存储在 .oamkeystore 中；不支持 HSM。

在 .oamkeystore 中创建新的密钥条目

如前所述，管理员不知道 .oamkeystore 密钥库的密码，需要重置该密码才能进行修改。此操作通过 WLST 命令完成：

通过执行 $IAM_ORACLE_HOME/common/bin/wlst.sh 进入 WLST 环境。
连接到 WLS 管理服务器：connect()。
导航到域运行时分支：domainRuntime()。
重置 .oamkeystore 密码：resetKeystorePassword()。
退出 WLST 环境：exit()。

在 .oamkeystore 中创建新密钥项的一种方法是使用 JDK 的 KeyTool 应用程序。在此示例中，创建了两个包含自签名证书的密钥条目，一个包含别名 samlsigning，另一个包含别名 samlencryption（用正确的路径替换 $JDK_HOME 和 $DOMAIN_HOME；对于密钥库密码，输入您在重置操作期间选择的密钥条目）：

$JDK_HOME/bin/keytool -genkeypair -alias samlsigning -keyalg RSA -keysize 2048-sigalg sha1withrsa -dname cn="ACME SAML Signing" -validity 1000 -keystore $DOMAIN_HOME/config/fmwconfig/.oamkeystore -storetype JCEKS

$JDK_HOME/bin/keytool -genkeypair -alias samlencryption -keyalg RSA -keysize 2048 -sigalg sha1withrsa -dname cn="ACME SAML Encryption" -validity 1000-keystore $DOMAIN_HOME/config/fmwconfig/.oamkeystore -storetype JCEKS

更新 OAM/OSTS 设置

在 .oamkeystore 中创建密钥条目后，必须在 OAM/OSTS 中创建新的 SAML 密钥条目，然后才能在 SAML 协议交换期间使用这些密钥。

要在 OAM/OSTS 中创建新的 SAML 密钥条目：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-adminport/oamconsole。
导航到配置、联盟设置或安全令牌服务设置。
创建新条目：
1. 在 "Keystore" 部分中，单击 "+" 按钮。
2. 为新条目输入 KeyID（例如 saml-signing）。
3. 从列出 .oamkeystore 中密钥条目的下拉列表中选择新密钥条目的别名（例如 samlsigning）。
4. 输入在上一节中创建密钥时设置的密钥条目的密码。
5. 如果需要，对其他条目重复该过程。
单击应用。

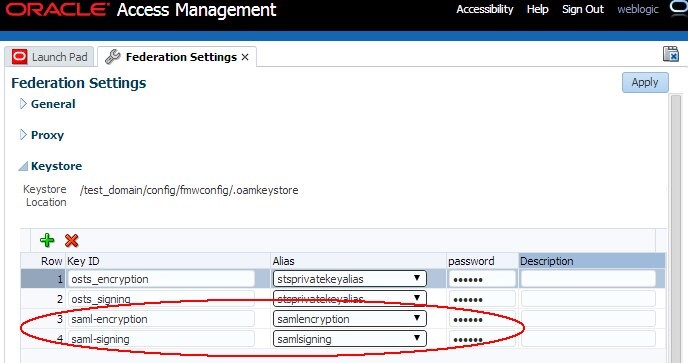

插图 Federation_Settings.jpg 的说明

注：不同的密钥 ID 可以引用 OAM 密钥库中的相同密钥条目

使用新密钥条目

全局设置

要更新全局 OAM 设置以使用新密钥和证书对 SAML 消息进行签名和解密，请执行以下操作：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-admin-port/oamconsole。
导航到配置、联盟设置。
从键项的下拉列表中选择 "Signing Key"（签名密钥）（这些条目在 "Keystore"（密钥库）部分中定义）。例如，选择 saml-signing。
从密钥条目的下拉列表中选择加密密钥（这些条目在“密钥库”部分中定义）。例如，选择 saml-encryption。
单击应用。

注：应用后，您可能需要向合作伙伴重新分发证书和/或 SAML 2.0 元数据 )

插图 Global_Settings.jpg 的说明

要更新全局 OSTS 设置以使用新密钥和证书对 SAML 消息解密，请执行以下操作：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-adminport/oamconsole。
导航到 Configuration 、 Security Token Service Settings 。
从密钥条目的下拉列表中选择默认加密模板（这些条目在“密钥库”部分中定义）。例如，选择 samlencryption。
单击应用。

注意：申请后，您可能需要将证书重新分发给合作伙伴

插图 Security_Token_Service_Settings.jpg 的说明

要更新 OSTS 设置以使用新密钥和证书对 SAML 消息签名，请执行以下操作：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-admin- port/oamconsole。
导航到 Security Token Service 、 Token Issuance Templates 。
单击要更新的 SAML 发布模板。
单击“安全性”选项卡。
从密钥条目的下拉列表中选择对密钥库访问模板 ID 进行签名（这些条目在“密钥库”部分中定义）。例如，选择 saml-signing。
单击应用。

注意：申请后，您可能需要将证书重新分发给合作伙伴

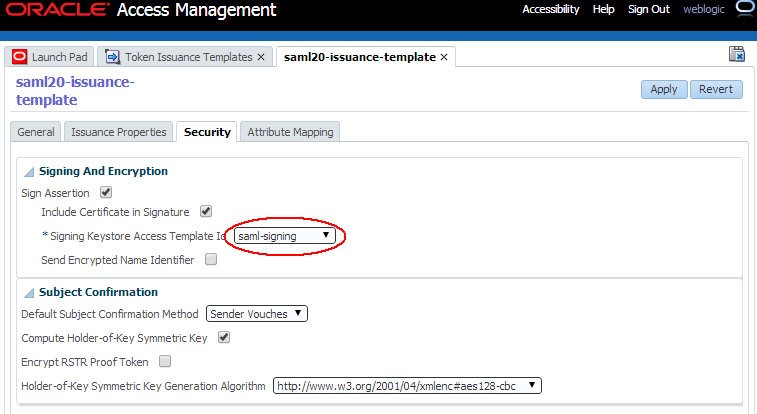

插图 Issuance_Template.jpg 的说明

按合作方的密钥滚转

当 OAM/OSTS 部署涉及众多合作伙伴时，可能很难同时更改全局签名/加密密钥/证书，因为这需要同时通知所有合作伙伴更改，并让他们使用新的证书/SAML 2.0 元数据更新其配置。

注：更新 OAM/OSTS 中的密钥/证书后，联盟/WS-Trust 流在合作伙伴系统中上载新证书之前不会与合作伙伴一起工作。

OAM/OSTS 提供了一种在每个合作伙伴的基础上执行密钥滚转的简单方法，从而允许 OAM 管理员计划如何以及何时将密钥和证书更改通知特定合作伙伴。

为 OAM IdP 或 SP 合作伙伴执行密钥滚转涉及：
- 按照上一节中的说明设置新密钥和证书。
- 更新 OAM 中的 IdP 或 SP 伙伴配置以使用新密钥和证书。
- 使用专门使用这些新密钥/证书生成的新 SAML 2.0 元数据或者与新密钥条目对应的新证书通知合作伙伴。
为 OSTS 依赖方合作伙伴执行关键展期涉及：
- 按照上一节所述设置新密钥和证书（如果尚未设置）。
- 创建新的依赖方概要文件，该概要文件是依赖方合作伙伴使用的当前依赖方概要文件的副本。
- 创建新的 SAML 发布模板，即依赖方合作伙伴使用的当前依赖方概要信息引用的 SAML 发布模板的副本。
- 更新新的依赖方配置信息，以使用新的 SAML 发布模板而不是当前模板。
更新新的 SAML 发布模板以使用新密钥/证书
将依赖方合作伙伴分配给新的依赖方概要文件

注意：通过使用 OAM 配置中的合作伙伴概要信息，可以通过一组合作伙伴完成 OAM 密钥滚转。

OAM 密钥滚动更新

为特定合作伙伴执行密钥滚转时，首先需要通过 WLST 命令更新 OAM 中的 IdP 或 SP 合作伙伴配置：

通过执行 $IAM_ORACLE_HOME/common/bin/wlst.sh 进入 WLST 环境。
连接到 WLS 管理服务器：connect()。
导航到域运行时分支：domainRuntime()。
更新伙伴配置，将“签名密钥”属性（由 signingkeystoreaccesstemplateid 引用）设置为“联盟设置，密钥库”部分中定义的密钥条目 ID（在本例中，saml-signing 是密钥条目 ID；将 <PARTNER_NAME> 替换为 OAM 中的伙伴名称；将 <IDP_OR_SP> 替换为 IDP 或 SP，即伙伴的类型）：

updatePartnerProperty("<PARTNER_NAME>", "<IDP_OR_SP>","signingkeystoreaccesstemplateid", "saml-signing", "string")

更新伙伴配置，将 "Encryption Key"（加密密钥）属性（由 encryptionkeystoreaccesstemplateid 引用）设置为 "Association Settings"（联盟设置）、"Keystore"（密钥库）部分中定义的密钥条目 ID（在本示例中，saml-encryption 是密钥条目 ID；将 <PARTNER_NAME> 替换为 OAM 中的伙伴名称；将 <IDP_OR_SP> 替换为 IDP 或 SP（伙伴的类型）：

updatePartnerProperty("<PARTNER_NAME>", "<IDP_OR_SP>", "encryptionkeystoreaccesstemplateid", "saml-encryption", "string")

退出 WLST 环境：exit()。

更新合作伙伴配置后，合作伙伴需要使用 SAML 2.0 元数据或证书信息。要生成此信息：

如果需要为新的签名和加密密钥提供 SAML 2.0 元数据，请打开浏览器并使用以下 URL 生成元数据 http://oam-runtime-host:oam-runtime-port/oamfed/idp/metadata?signid=<SIGN_KEYENTRY_ID>&encid=<ENC_KEYENTRY_ID>。
signid 查询参数包含签名证书的密钥条目 ID。
替换 <SIGN_KEYENTRY_ID>。
encid 查询参数包含加密证书的密钥条目 ID。替换 <SIGN_KEYENTRY_ID> 例如：http://oam.com/oamfed/idp/metadata?signid=saml-signing&encid=samlencryption。
如果需要为新密钥提供证书文件，请打开浏览器并使用以下 URL 以 PEM 格式生成证书：http://oam-runtime-host:oam-runtime-port/oamfed/idp/cert?id=<KEYENTRY_ID>。
ID 查询参数包含证书的密钥条目 ID。
替换 <KEYENTRY_ID>。

例如：http://oam.com/oamfed/idp/cert?id=saml-signing

注：在更新合作伙伴配置之前，可以先生成 SAML 2.0 元数据/证书并将其提供给合作伙伴。

OSTS 密钥滚动更新

要说明 OSTS 密钥滚转，请举例说明：

三个依赖方伙伴：RP1、RP2 和 RP3
两个依赖方配置文件：RPprofileA 和 RPprofileB，使用 RPprofileA 时使用 RP1 和 RP2，使用 RPprofileB 时使用 RP3
两个 SAML 2.0 发行模板，RPprofileA 引用的 SAMLIssuanceA 和 RPprofileB 引用的 SAMLIssuanceB

结转包括先切换 RP1，然后切换 RP2，再切换 RP3，以使这些伙伴使用新的 saml-signing 证书。

要切换 RP1，必须执行以下操作：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-admin- port/oamconsole。
定位至安全令牌服务、合作伙伴概要信息、依赖方概要信息。
创建名为 NewRPprofileA 的新依赖方配置文件，副本为 RPprofileA。
导航到 Security Token Service 、 Token Issuance Templates 。
创建名为 NewSAMLIssuanceA 的新 SAML 发布模板，副本为 SAMLIssuanceA。
更新 NewRPprofileA 以引用 NewSAMLIssuanceA SAML 2.0 发布模板。

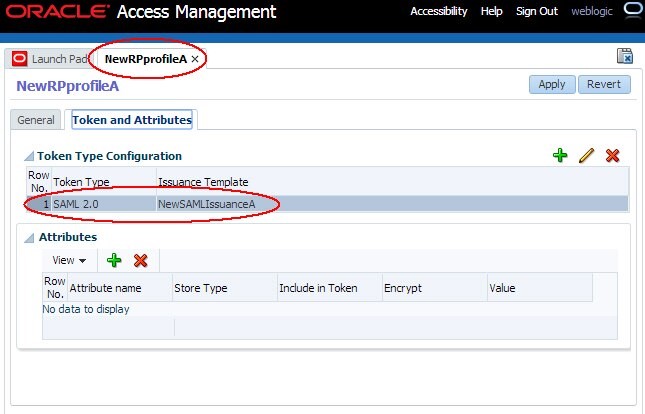

插图 New_RPProfile_A.jpg 的说明

在“安全性”选项卡中更新 NewSAMLIssuanceA SAML 2.0 发布模板以使用新的密钥条目。

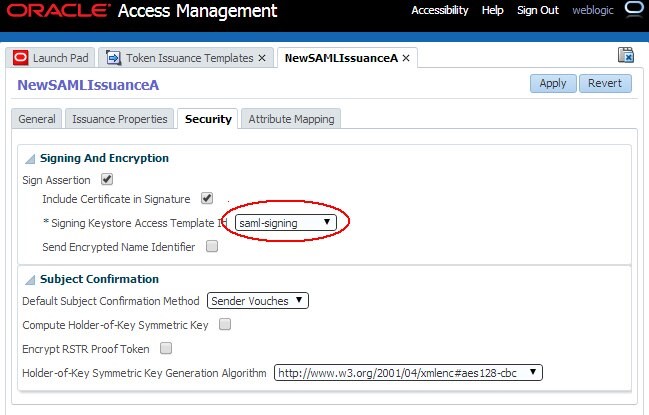

插图 New_SAMLIssuanceA.jpg 的说明

导航到安全标记服务、合作伙伴、依赖方。
打开 RP1 并将其配置为使用 NewRPprofileA 依赖方配置文件：从那时起，OSTS 使用新的密钥条目 saml-signing 为 RP1 依赖方合作伙伴签署传出 SAML 2.0 断言。

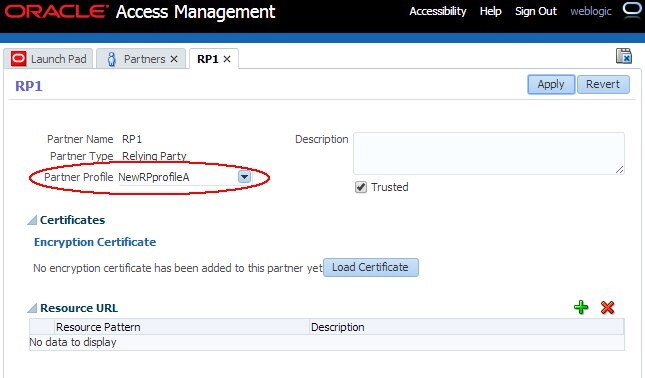

插图 Configure_RP1.jpg 的说明

通过打开浏览器从 OSTS 下载新证书，并使用以下 URL 以 PEM 格式生成证书。

http://oam-runtime-host:oam-runtime-port/sts/servlet/samlcert?id=<KEYENTRY_ID>

ID 查询参数包含证书的密钥条目 ID。
替换 <KEYENTRY_ID>。

例如：http://oam.com/sts/servlet/samlcert?id=saml-signing

向合作伙伴提供证书。

将 RP2 切换到新证书会更快，因为已创建新的依赖方配置文件和 SAML 发布模板。

要切换 RP2，必须执行以下操作：

转到 OAM 管理控制台：http(s)://oam-admin-host:oam-adminport/oamconsole。
导航到安全标记服务、合作伙伴、依赖方。
打开 RP1 并将其配置为使用 NewRPprofileA 依赖方配置文件：从那时起，OSTS 使用新的密钥条目 saml-signing 为 RP1 依赖方合作伙伴签署传出 SAML 2.0 断言。
向合作伙伴提供证书。

将 RP3 切换到新证书包括重复对 RP1 执行的操作，因为尚未为 RP3 创建新的依赖方配置文件和 SAML 发布模板。

注：在更新 OSTS 配置之前，可以先向合作伙伴提供新证书。
