部署 Lustre File System

创建 Lustre 文件系统

以下步骤将介绍如何使用 Lustre 文件系统创建 OCI 文件存储。

在 OCI 控制台导航菜单中，单击存储，然后单击 Lustre file systems 。
单击创建。
配置 Lustre 文件系统详细信息：
- 文件系统名称：接受默认名称或输入文件系统的友好名称。
- 挂载名称：接受默认值或输入友好名称以在挂载文件系统时使用。
- 文件系统说明：（可选）输入文件系统的说明。
- 区间：接受默认区间，或选择列表以更改区间。
- 可用性域：接受默认可用性域，或选择列表以更改可用性域。
- 标记：如果您有权创建资源，则还有权对该资源应用自由格式标记。要应用定义的标记,您必须有权使用标记名称空间。如果您不确定是否应用标记，请跳过此选项或向管理员咨询。稍后可以应用标记。
- 集群放置组：建议选择一个集群放置组，以将文件系统和其他资源物理放置在可用性域中，以确保低延迟。创建文件系统后，无法更改群集放置组。
- 性能层：为文件系统选择性能层。性能层控制文件系统的吞吐量。吞吐量按预配存储的每 TB 指定。创建文件系统后，无法更改性能层。
- Capacity（容量）：选择文件系统的存储容量。如果选择大于服务限制的容量，可能会提示您请求增加容量。
  文件系统的聚合吞吐量根据性能层和容量计算得出。
- 网络：选择要在其中挂载文件系统的 VCN 和子网。默认情况下，控制台显示您正在使用的区间中的 VCN 和子网列表。更改区间以从其他区间中选择 VCN 或子网。
  选定的子网将是用于部署 Lustre 服务器的子网。确保此子网允许在端口 512-1023 之间使用客户端端口与 Lustre 服务器端端口 988 通信。
- 使用网络安全组控制流量：启用此选项并选择网络安全组 (NSG) 作为文件系统的虚拟防火墙。选择 + 另一个网络安全组可将文件系统添加到最多五个 NSG。
- 根压缩：这些设置控制访问文件系统的客户机的用户 ID (UID) 和组 ID (GID) 是否重新映射到 Squash UID 和 Squash GID 。
  压缩：选择无或根。缺省值为 None ，因此缺省情况下不执行重新映射。

  压缩 UID ：如果将 Squash 设置为 Root ，则 root 用户 (UID 0) 将重新映射到此值。默认值为 65534。

  压缩 GID ：如果将 Squash 设置为 Root ，则根组用户 (GID 0) 将重新映射到此值。默认值为 65534。
- 根压缩异常：要从根压缩配置中排除特定客户机，请输入其客户机地址作为有效的 IP 地址或范围。例如 10.0.2.4 或 10.0。[2-10]。[1-255]。选择 + 其他客户机地址可添加最多 10 个例外。
- 加密密钥：默认情况下，Oracle 管理加密文件系统的密钥。如果您希望更好地控制密钥的生命周期及其使用方式，可以选择自己的 Vault 加密密钥

创建开始后，完成后端资源的预配将需要几分钟的时间。时间因文件系统的性能层和大小而异。

装载 Lustre File System

导航到 Lustre 文件系统详细信息并从控制台中查找 mount 命令。
从安装了 Lustre 客户机模块的 Linux 客户机，可以挂载文件系统。在此客户机中，安装了 Lustre DKMS 模块。
```
[root@lustre-ol8-client ~]# rpm -qa | grep lustre
lustre-client-2.15.5_oci1-1.el8.x86_64
lustre-client-dkms-2.15.5_oci1-1.el8.noarch
```
在某些具有由 Oracle Cloud Agent 管理的 RDMA 网络的 GPU 主机的环境中，添加 LNet 接口会注入一条规则，阻止通过默认接口（主机的第一个接口）进行主机通信。这可能会导致使用本地 IP 进行内部通信的环境出现问题，尤其是在 OKE 环境中。直接系统是，对本地 IP 的 ping 不起作用。要解决此问题，请使用以下解决方法禁用 LNet 添加其他路由和规则。

在添加 LNet 接口之前执行此操作。如果未显式添加 LNet 接口，请在挂载文件系统之前应用此操作。
```
echo 'options ksocklnd skip_mr_route_setup=1' >/etc/modprobe.d/lnet.conf && rmmod lnet; modprobe -v lnet
```
卸载 Lustre 模块（如果已装入）以获得一个干净的开始。如果已挂载文件系统，则卸载模块将不起作用。如果 lustre_rmmod 未卸载所有模块，请重新引导系统以重新开始。
```
[root@lustre-ol8-client ~]# lustre_rmmod
```
挂载 Lustre 文件系统。如果应该为 Lustre 配置特定接口，请在尝试装入模块之前使用 lnetctl 配置。这将在下一节中进行说明。
```
[root@lustre-ol8-client ~]# modprobe lustre
[root@lustre-ol8-client ~]# mount -t lustre 10.0.3.8@tcp:/lustrefs /mnt/mymountpoint
```
如果挂载失败并显示错误消息 No such file or directory. Is the MGS specification correct?，则可能由于多个接口或主机中的其他网络情况而无法自动配置 LNet（Lustre network，光纤网络）。发生这种情况时，需要手动配置 LNet。

错误类似于：
```
mount.lustre: mount 10.0.3.8@tcp:/lustrefs at /mnt/mymountpoint failed: No such file or directory
Is the MGS specification correct?
Is the filesystem name correct?
If upgrading, is the copied client log valid? (see upgrade docs)
```

配置 LNet (Lustre Networking)

仅当挂载文件系统的步骤失败并且 Lustre 的正确接口未显示在 lnetctl net show 中时，才需要执行以下步骤。如果 lnetctl net show 显示了 Lustre 的正确接口，则不需要这些步骤。

查找接口名称。系统中可能有多个接口。选择靠近 Lustre 文件系统的相应接口。使用 ip route 命令可显示系统中的网络，并查找更适合访问 Lustre 文件系统的接口。这将是发生主要数据传输的接口。此处使用的接口为 enp0s5。

[root@lustre-ol8-client ~]# ip addr

输出类似于：

...
2: enp0s5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9000 qdisc fq_codel state UP group default qlen 1000
    link/ether 02:00:17:12:91:e9 brd ff:ff:ff:ff:ff:ff
    inet 10.0.3.42/24 brd 10.0.3.255 scope global dynamic enp0s5
       valid_lft 84865sec preferred_lft 84865sec
    inet6 fe80::17ff:fe12:91e9/64 scope link
       valid_lft forever preferred_lft forever

运行以下命令：

[root@lustre-ol8-client opc]# modprobe lnet
[root@lustre-ol8-client opc]# lnetctl lnet configure
[root@lustre-ol8-client opc]# lnetctl net add --net tcp --if enp0s5
[root@lustre-ol8-client opc]# lnetctl net show

输出类似于：

net:
    - net type: lo
      local NI(s):
        - nid: 0@lo
          status: up
    - net type: tcp
      local NI(s):
        - nid: 10.0.3.42@tcp  <<<<<<<<<
          status: up
          interfaces:
              0: enp0s5   <<<<<<<<

挂载文件系统

运行命令：

[root@lustre-ol8-client opc]# mount -t lustre 10.0.3.8@tcp:/lustrefs /mnt/mymountpoint
[root@lustre-ol8-client opc]# df -h /mnt/mymountpoint

输出类似于：

Filesystem Size Used Avail Use% Mounted on
10.0.3.8@tcp:/lustrefs 31T 17M 30T 1% /mnt/mymountpoint

运行命令：

[root@lustre-ol8-client opc]# lfs df -h /mnt/mymountpoint

输出类似于：

UUID bytes Used Available Use% Mounted on
lustrefs-MDT0000_UUID 563.4G 33.8M 513.4G 1% /mnt/mymountpoint[MDT:0]
lustrefs-MDT0001_UUID 563.4G 33.7M 513.4G 1% /mnt/mymountpoint[MDT:1]
lustrefs-OST0000_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:0]
lustrefs-OST0001_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:1]
lustrefs-OST0002_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:2]
lustrefs-OST0003_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:3]
lustrefs-OST0004_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:4]
lustrefs-OST0005_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:5]
lustrefs-OST0006_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:6]
lustrefs-OST0007_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:7]
lustrefs-OST0008_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:8]
lustrefs-OST0009_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:9]
lustrefs-OST000a_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:10]
lustrefs-OST000b_UUID 2.6T 1.4M 2.4T 1% /mnt/mymountpoint[OST:11]

filesystem_summary: 30.9T 16.4M 29.3T 1% /mnt/mymountpoint

测试读取和写入操作

带 Lustre 服务指标的文件存储可帮助您衡量文件系统的性能、容量和运行状况。您可以使用度量数据来诊断和排除问题。

我们将通过运行 dd 命令来测试读写，然后导航到度量页以查看度量仪表盘。

运行类似于以下内容的 dd 命令：

[root@hpc-client-0 test]# dd if=/dev/zero of=10G_file  bs=1M count=10240 oflag=direct ;sleep 120 ; dd of=/dev/null if=10G_file  bs=1M count=10240 iflag=direct

输出类似于：

10240+0 records in
10240+0 records out
10737418240 bytes (11 GB, 10 GiB) copied, 40.6989 s, 264 MB/s
10240+0 records in
10240+0 records out
10737418240 bytes (11 GB, 10 GiB) copied, 39.2326 s, 274 MB/s

在此示例中，块大小为 1MB。

要在控制台中查看一组默认度量图表，请单击导航菜单，然后单击存储。
在 Lustre 下，选择 File Systems with Lustre 。
选择要查看其度量的文件系统。
在详细信息页上，在资源下，选择度量。

度量页显示当前文件系统的默认图表集。使用 Lustre 的文件存储提供以下度量：

ReadThroughput：以每分钟读取的字节数表示。
WriteThroughput：以每分钟读取的字节数表示。
DataReadOperations：每分钟的读取操作数。
DataWriteOperation：每分钟的写入操作数。
MetadataOperations：元数据操作数。14 个不同的元数据操作可用维，例如 getattr，setattr，mknod，link，unlink，mkdir 等。
FileSystemCapacity：文件系统的总容量和可用容量。
FileSystemInodeCapacity：文件系统的总 inode 和可用 inode。

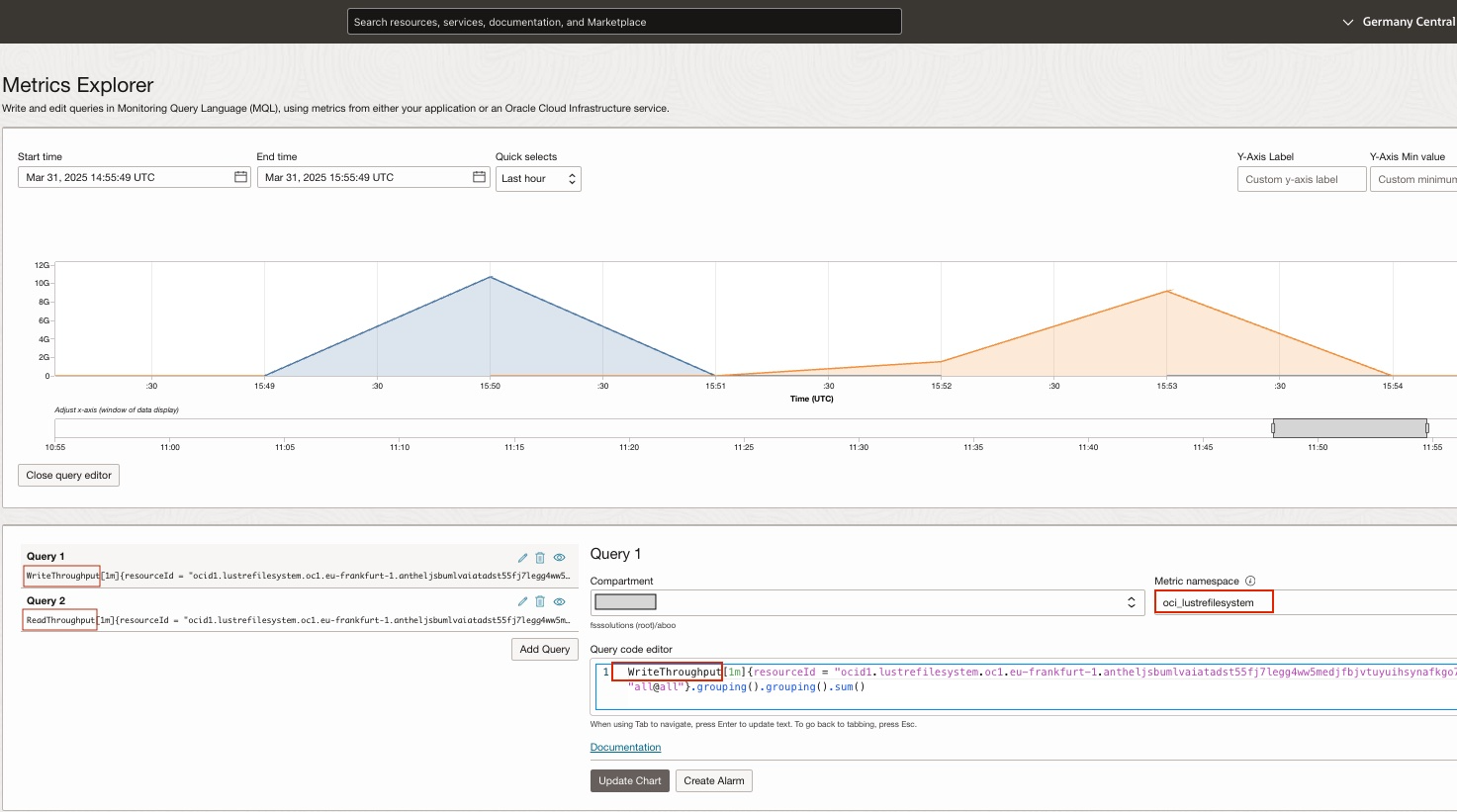

可以使用 OCI 度量浏览器 oci_lustrefilesystem 名称空间浏览这些度量，如下面的屏幕截图所示。

下面是 lustre-metrics-explorer.png 的说明
插图 lustre-metrics-explorer.png 的说明

下面是如何在度量浏览器或其他仪表盘（如 Grafana）中使用监视查询语言 (Monitoring Query Language，MQL) 中的查询的示例。

要获取读取吞吐量，请执行以下操作：

ReadThroughput[1m]{resourceId = "your_filesystem_ocid", targetType = "OST", clientName ="all@all"}.grouping().sum()/60

注意：

使用 60 是因为此处的间隔为 1 分钟。同样，您也可以将 MQL 用于其他度量。
