OAM 和 STS 中的金鑰與憑證管理與輪換

簡介

作為聯盟和 WS-Trust 通訊協定互動的一部分，OAM/OSTS 需要透過數位簽章與數位加密，使用 PKI 金鑰與憑證進行非否認和完整性。

本文探討「金鑰」和「憑證」管理，包括如何：

• 產生新金鑰和憑證

• 將 OAM 和 OSTS 設定為使用新的金鑰和憑證

• 以每一合作夥伴為基礎實作金鑰輪換

• 將新證書配銷給夥伴

在聯合 /WS-Trust 交換中，會發生下列情況：

• OAM/OSTS 使用自己的 PKI 金鑰和憑證，對 SAML 訊息執行簽章和解密作業

• 登出 SAML 訊息和宣告 (XML 數位簽章或查詢字串簽章)

• 解密內送 SAML 宣告 (XML 數位加密)

• OAM/OSTS 使用夥伴的簽署或加密憑證來：

• 驗證內送 SAML 訊息和宣告的簽章 (XML)

• 選擇性加密外送 SAML 宣告 (XML 數位加密)

含 XML 數位簽章的 SAML 訊息範例：

 <samlp:Response ...>
   <saml:Issuer>https://idp.com</saml:Issuer>
   <samlp:Status>...</samlp:Status>
   <saml:Assertion ...>
     <saml:Issuer>https://idp.com</saml:Issuer>
     <ds:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
       <ds:SignedInfo>
         <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-excc14n#"/>
         <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#rsasha1"/>
         <ds:Reference URI="#idhmf9KzAhxleuJ-L3vaVr979Ffa0">
           <ds:Transforms>
             <ds:Transform Algorithm="http://www.w3.org/2000/09/xmldsig#envelopedsignature"/>
             <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>           </ds:Transforms>
         <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
           <ds:DigestValue>JGvBqil/NXa6dlMOn5ZhmBbOie8=</DigestValue>
         </ds:Reference>
       </ds:SignedInfo>

 <ds:SignatureValue>VgOrU79ZJO4rzHiFTCDCGNmkb0...Y776QM4vEBBybIpbCCUih7I0aA==
 </ds:SignatureValue>
     </ds:Signature>
     <saml:Subject>
       <saml:NameID>[e-mail]</saml:NameID>
       ...
     </saml:Subject>
     ...
     </saml:Assertion>
 </samlp:Response>

含查詢字串簽章的 SAML 訊息範例 (一般由 SP 使用以 AuthnRequest 將使用者傳送至 IdP)：

https://idp.com/saml20sso?SAMLRequest=hZJRT8IwFIX%2FStP3sW5BTW7YEhRREtQFplHeytZBQ9fW3i7Kv3cUTdAHfL09t985J3eEvFUV47wR68tkqjRAeMto5DYajRNC8FQi%2BguX4YQ7pgIF1xpvKKEom%2FZ7U3EujM7r13iLEsaztoDItJVPjKhEQGW24QkHJbLtTFyuuS7bbsLVcpK92OmdN8XYb9SLETsw0eq59RlOWDCOWRikrkytIhsAuV5QU3x6upa6l3pw3vD6KEO7LsoiKp2VJyYtDrEhgN1JEee%2F5YjCHbKHqC335%2BWHSZ%2B9CVIQ2ku%2Fp%2FlPaxhKG8UnRo6uLDz2i7NJYZSs9mSslPm4cYJ7kVkf%2BCdRisq2UhR0zg%2FQn9fQ%2F4F&RelayState=id-mAK1whfUGrvoLqqhU2ysXLWSIw-&SigAlg=http%3A%2F%2Fwww.w3.org%2F2000%2F09%2Fxmldsig%23rsa-sha1&Signature=S5TZ0uwK9SMZUgBfDaipbNhlLqbbSG9t4rgA9n3%2FwxFsK7H66IoK6G%2BDfaIUvc5bLtTrwmxsa2iB2gjFx8pQ6%2FgH8OtFbT7mKZ7z8FihgxxTKjHJ2FQocOEn%2FrkcRKAAq%2Blig5xVSlR%2BzLq1vkQzIMNOrfLw%2FM6uk3i%2Fk

SAMLRequest：SAML AuthnRequest 訊息

RelayState：SAML 2.0 中繼狀態參數

SigAlg：簽名演算法

Signature：涵蓋 SAMLRequest、RelayState 和 SigAlg 參數的簽章位元組

OAM/OSTS PKI 金鑰和憑證儲存在 $DOMAIN_HOME/config/fmwconfig/.oamkeystore Java 金鑰存放區檔案中 ( 注意：此金鑰存放區的類型為 JCEKS，而非 JKS)，而 OAM/OSTS 設定值會參照 .oamkeystore 的金鑰項目，因此可以讓 SAML 作業的元件使用它們。

安裝

在 OAM 安裝階段期間，會產生金鑰組和自行簽署的憑證，而 OAM/OSTS 會設定為使用它來進行簽署和解密作業。

• OAM 安裝程式會以隨機密碼建立 .oamkeystore (請參閱「設定新的金鑰項目」一節，瞭解如何重設該密碼)

• 已建立名為 stsprivatekeyalias 的新金鑰項目

• RSA 金鑰組

• 自行簽署憑證

• 主旨與發行者設為：cn=\<MACHINE_HOSTNAME\>

• OAM/OSTS 配置中會建立兩個項目：

• osts_signing 參照 .oamkeystore 中的 stsprivatekeyalias 金鑰項目

• osts_encryption 參照 .oamkeystore 中的 stsprivatekeyalias 金鑰項目

• OAM 設定為使用 osts_signing 項目進行簽章作業，使用 osts_encryption 進行解密作業

• OSTS 設定為使用 osts_encryption 進行解密作業，而 osts_signing 則用於「SAML 發放樣板」中的簽章作業

設定新的金鑰項目

在 OAM/OSTS 中使用新的 PKI 金鑰與憑證前，請先建立這些金鑰與憑證的程序需要兩倍：

• 在 .oamkeystore 中建立金鑰項目

• 在 OAM/OSTS 中建立項目以參照 .oamkeystore 中的金鑰項目

注意：必須將金鑰和憑證儲存在 .oamkeystore；不支援 HSM。

在 .oamkeystore 中建立新金鑰項目

如前所述，管理員無法辨識 .oamkeystore 金鑰存放區的密碼，必須重設才能進行修改。此作業是透過 WLST 命令來完成：

1. 執行以下步驟來輸入 WLST 環境：$IAM_ORACLE_HOME/common/bin/wlst.sh。

2. 連線「WLS 管理」伺服器：connect()。

3. 瀏覽至「網域程式實際執行」分支：domainRuntime()。

4. 重設 .oamkeystore 密碼：resetKeystorePassword()。

5. 結束 WLST 環境：exit()。

在 .oamkeystore 中建立新金鑰項目的其中一個方法是使用 JDK 的 KeyTool 應用程式。在此範例中，會建立具有自行簽署憑證的兩個金鑰項目，一個具有別名 samlsigning，另一個具有別名 samlencryption (以正確的路徑取代 $JDK_HOME 和 $DOMAIN_HOME；對於金鑰存放區密碼，請輸入您在重設作業期間選取的憑證)：

$JDK_HOME/bin/keytool -genkeypair -alias samlsigning -keyalg RSA -keysize 2048-sigalg sha1withrsa -dname cn="ACME SAML Signing" -validity 1000 -keystore $DOMAIN_HOME/config/fmwconfig/.oamkeystore -storetype JCEKS

$JDK_HOME/bin/keytool -genkeypair -alias samlencryption -keyalg RSA -keysize 2048 -sigalg sha1withrsa -dname cn="ACME SAML Encryption" -validity 1000-keystore $DOMAIN_HOME/config/fmwconfig/.oamkeystore -storetype JCEKS

更新 OAM/OSTS 設定值

在 .oamkeystore 中建立金鑰項目之後，必須在 OAM/OSTS 中建立新的 SAML 金鑰項目，才能在 SAML 通訊協定交換期間使用這些金鑰。

在 OAM/OSTS 中建立新的 SAML 金鑰項目：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-adminport/oamconsole。

2. 瀏覽至組態、同盟設定值或安全權杖服務設定值。

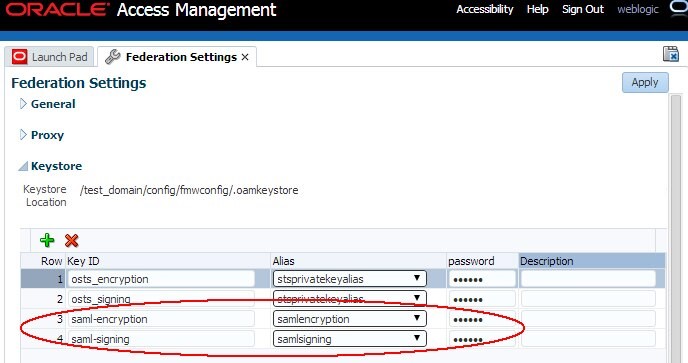

3. 建立新項目：

   1. 在「金鑰存放區」區段中，按一下 "+" 按鈕。

   2. 輸入新項目的 KeyID (例如 saml-signing)。

   3. 從列出 .oamkeystore 中索引鍵項目的下拉式清單中，選取新索引鍵項目的別名 (例如 samlsigning)。

   4. 輸入您在上一個區段中建立該金鑰時，所設定之關鍵碼項目的密碼。

   5. 視需要為其他項目重複此程序。

4. 按一下套用。

Federation_Settings.jpg 圖解說明

注意：不同的金鑰 ID 可參照「OAM 金鑰存放區」中的相同金鑰項目

使用新金鑰項目

全域設定值

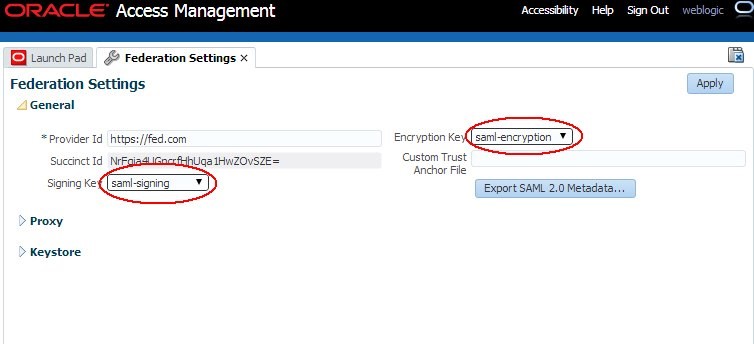

若要更新全域 OAM 設定值以使用新金鑰和憑證來簽署和解密 SAML 訊息，請執行下列作業：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-admin-port/oamconsole。

2. 瀏覽至組態、聯合設定值。

3. 從金鑰項目的下拉式清單中選取「簽署金鑰」(這些項目是在「金鑰存放區」區段中定義)。例如，選取 saml-signing。

4. 從金鑰項目的下拉式清單中選取「加密金鑰」(這些項目是在「金鑰存放區」區段中定義)。例如，選取 saml-encryption。

5. 按一下套用。

注意：申請之後，您可能需要將憑證和 / 或 SAML 2.0 中繼資料重新分配給合作夥伴)

Global_Settings.jpg 圖解說明

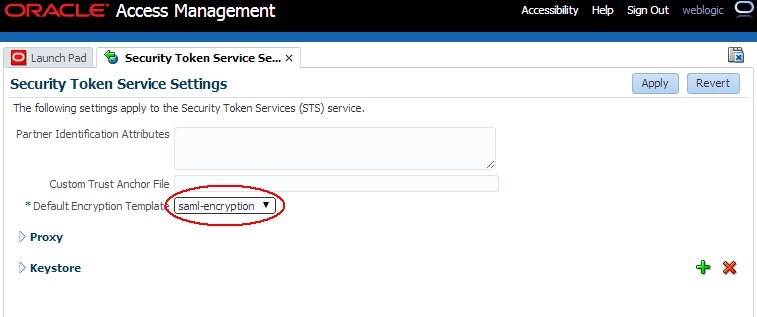

若要更新全域 OSTS 設定值以使用新金鑰和憑證來解密 SAML 訊息，請執行下列作業：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-adminport/oamconsole。

2. 瀏覽至組態、 Security Token Service 設定值。

3. 從金鑰項目的下拉式清單中選取「預設加密樣板」(這些項目是在「金鑰存放區」區段中定義)。例如，選取 samlencryption。

4. 按一下套用。

備註：申請之後，您可能需要將憑證重新配銷給夥伴

Security_Token_Service_Settings.jpg 圖解說明

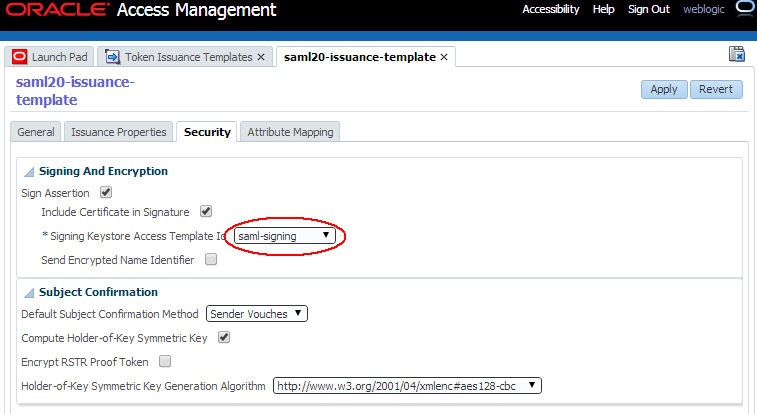

若要更新 OSTS 設定值以使用新金鑰和憑證簽署 SAML 訊息，請執行下列作業：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-admin- port/oamconsole。

2. 瀏覽至 Security Token Service 、 Token Issuance 範本。

3. 按一下要更新的「SAML 發放樣板」。

4. 按一下安全性頁籤。

5. 從金鑰項目的下拉式清單中選取簽署金鑰存放區存取樣板 ID (這些項目定義於「金鑰存放區」區段)。例如，選取 saml-signing。

6. 按一下套用。

備註：申請之後，您可能需要將憑證重新配銷給夥伴

Issuance_Template.jpg 圖解說明

每個合作夥伴的索引鍵變換

OAM/OSTS 部署涉及許多合作夥伴時，可能難以一次變更全域簽署 / 加密金鑰 / 憑證，因為這需要在變更的同時通知所有合作夥伴，並讓他們使用新的憑證 /SAML 2.0 描述資料更新組態。

注意：更新 OAM/OSTS 中的金鑰 / 憑證之後，「聯合 /WS- 信任」流程必須等到合作夥伴將新憑證上傳到系統內，才能與合作夥伴合作。

OAM/OSTS 提供了一個簡單的方法，以每個合作夥伴為基礎執行金鑰變換，讓 OAM 管理員能夠規劃如何及何時通知特定合作夥伴金鑰和憑證變更。

• 為 OAM IdP 或 SP 合作夥伴執行金鑰輪換涉及：

  • 如上節所述設定新金鑰和憑證。

  • 更新 OAM 中的 IdP 或 SP 夥伴組態，以使用新的金鑰和憑證。

  • 以這些新金鑰 / 憑證或對應新金鑰項目的新憑證，通知夥伴特別產生新的 SAML 2.0 描述資料。

• 執行 OSTS 信賴方合作夥伴的關鍵轉期包括：

  • 如上一節所述設定新的金鑰和憑證 如果還未設定。

  • 建立新的「信賴憑證者設定檔」，這是「信賴憑證者」夥伴使用之目前「信賴憑證者設定檔」的複本。

  • 建立新的「SAML 發放樣板」，複製「信賴方」夥伴目前使用的「信賴方設定檔」所參照的「SAML 發放樣板」。

  • 請更新新的信賴方設定檔，以使用新的「SAML 發行樣板」，而非目前的「SAML 發行樣板」。

• 更新新的「SAML 發行樣板」以使用新的金鑰 / 憑證

• 將信賴憑證者夥伴指定給新的信賴憑證者設定檔

注意：您可以在 OAM 組態中使用「夥伴設定檔」，透過一組合作夥伴來完成 OAM 金鑰變換。

OAM 金鑰輪換

為特定合作夥伴執行金鑰變換時，您必須先透過 WLST 命令更新 OAM 中的 IdP 或 SP Partner 組態：

1. 執行以下步驟來輸入 WLST 環境：$IAM_ORACLE_HOME/common/bin/wlst.sh。

2. 連線「WLS 管理」伺服器：connect()。

3. 瀏覽至「網域程式實際執行」分支：domainRuntime()。

4. 更新夥伴組態，將「簽署金鑰」特性 (由 signingkeystoreaccesstemplateid 參照) 設為「聯合設定值」和「金鑰存放區」區段中定義的金鑰項目 ID (在此範例中，saml-signing 是金鑰項目 ID；將 <PARTNER_NAME> 取代為 OAM 中夥伴的名稱；將 <IDP_OR_SP> 取代為 IDP 或 SP (夥伴類型)：

updatePartnerProperty("<PARTNER_NAME>", "<IDP_OR_SP>","signingkeystoreaccesstemplateid", "saml-signing", "string")

5. 更新夥伴組態，將「加密金鑰」特性 (由 encryptionkeystoreaccesstemplateid 參照) 設為「聯合設定值」，「金鑰存放區」區段中定義的金鑰項目 ID (在此範例中，saml-encryption 是金鑰項目 ID；將 <PARTNER_NAME> 取代為 OAM 中夥伴的名稱；將 <IDP_OR_SP> 取代為 IDP 或 SP，即夥伴類型)：

updatePartnerProperty("<PARTNER_NAME>", "<IDP_OR_SP>", "encryptionkeystoreaccesstemplateid", "saml-encryption", "string")

6. 結束 WLST 環境：exit()。

夥伴組態更新之後，就必須使用 SAML 2.0 描述資料或憑證資訊。若要產生此資訊：

• 如果您需要為新的簽署和加密金鑰提供 SAML 2.0 描述資料，請開啟瀏覽器，並使用下列 URL 產生描述資料 http://oam-runtime-host:oam-runtime-port/oamfed/idp/metadata?signid=<SIGN_KEYENTRY_ID>&encid=<ENC_KEYENTRY_ID>。

• signid 查詢參數包含簽署憑證的金鑰項目 ID。

• 取代 <SIGN_KEYENTRY_ID>。

• encid 查詢參數包含加密憑證的金鑰項目 ID。取代 <SIGN_KEYENTRY_ID> 範例：http://oam.com/oamfed/idp/metadata?signid=saml-signing&encid=samlencryption。

• 如果您需要提供新金鑰的憑證檔案，請開啟瀏覽器並使用下列 URL 以 PEM 格式產生憑證：http://oam-runtime-host:oam-runtime-port/oamfed/idp/cert?id=<KEYENTRY_ID>。

• ID 查詢參數包含憑證的金鑰項目 ID。

• 取代 <KEYENTRY_ID>。

範例：http://oam.com/oamfed/idp/cert?id=saml-signing

注意：您可以先產生 SAML 2.0 描述資料 / 憑證，然後先提供給夥伴，再更新夥伴組態。

OSTS 金鑰變換

若要說明 OSTS 金鑰變換，請採取下列範例：

• 三位信賴方合作夥伴：RP1、RP2 和 RP3

• 兩個信賴方設定檔：RPprofileA 和 RPprofileB，使用 RPprofileA 和 RP3，使用 RPprofileB RP1 和 RP2

• RPprofileA 參考的兩個 SAML 2.0 發放範本 SAMLIssuanceA，以及 RPprofileB 參考的 SAMLIssuanceB

換用包含先切換 RP1，再切換 RP2，然後切換為 RP3，讓這些合作夥伴使用新的 saml-signing 憑證。

若要切換 RP1，必須執行下列作業：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-admin- port/oamconsole。

2. 瀏覽至安全性權杖服務、合作夥伴資料檔、信賴方資料檔。

3. 建立名為 NewRPprofileA 的新信賴方設定檔，副本為 RPprofileA。

4. 瀏覽至 Security Token Service 、 Token Issuance 範本。

5. 建立名為 NewSAMLIssuanceA 的新 SAML 發放樣板，複製 SAMLIssuanceA。

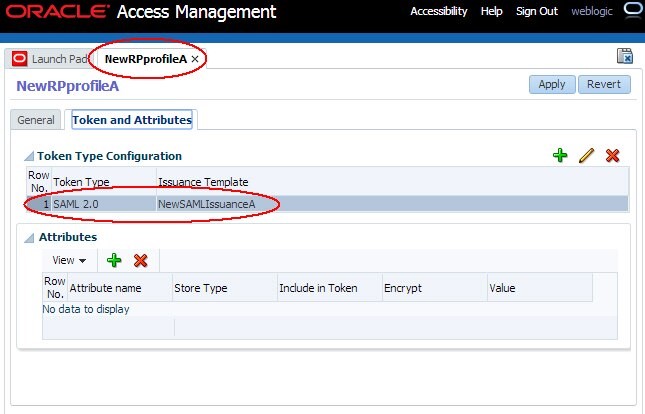

6. 更新 NewRPprofileA 以參照 NewSAMLIssuanceA SAML 2.0 發行樣板。



New_RPProfile_A.jpg 圖解說明

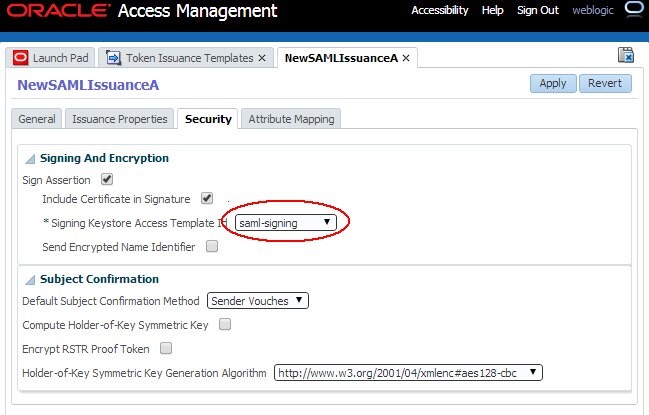

7. 更新「安全」頁籤中的 NewSAMLIssuanceA SAML 2.0 發放樣板，以使用新的金鑰項目。



New_SAMLIssuanceA.jpg 圖解說明

8. 瀏覽至安全性權杖服務、合作夥伴、信賴方。

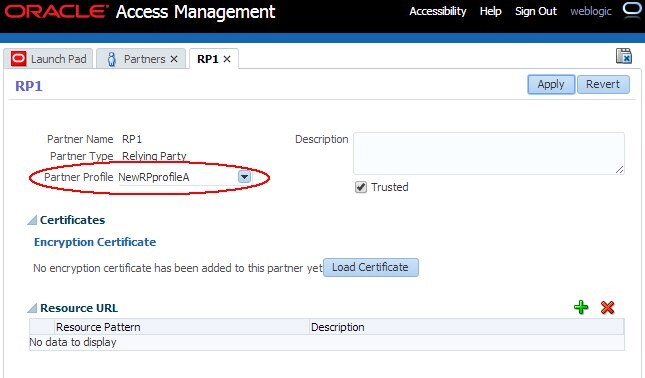

9. 開啟 RP1 並將其設定為使用 NewRPprofileA 信賴方設定檔：然後 OSTS 會使用新的金鑰項目 saml-signing 來登出 RP1 信賴方合作夥伴的 SAML 2.0 宣告。



Configure_RP1.jpg 圖解描述

10. 開啟瀏覽器並使用下列 URL 產生 PEM 格式的憑證，從 OSTS 下載新憑證。

http://oam-runtime-host:oam-runtime-port/sts/servlet/samlcert?id=<KEYENTRY_ID>

11. ID 查詢參數包含憑證的金鑰項目 ID。

12. 取代 <KEYENTRY_ID>。

範例：http://oam.com/sts/servlet/samlcert?id=saml-signing

13. 向合作夥伴提供憑證。

將 RP2 切換至新憑證將更快，因為已建立新的信賴方設定檔和 SAML 發行範本。

若要切換 RP2，必須執行下列作業：

1. 前往「OAM 管理主控台」：http(s)://oam-admin-host:oam-adminport/oamconsole。

2. 瀏覽至安全性權杖服務、合作夥伴、信賴方。

3. 開啟 RP1 並將其設定為使用 NewRPprofileA 信賴方設定檔：然後 OSTS 會使用新的金鑰項目 saml-signing 來登出 RP1 信賴方合作夥伴的 SAML 2.0 宣告。

4. 向合作夥伴提供憑證。

將 RP3 切換至新憑證包含重複執行 RP1 的作業，因為尚未建立 RP3 的新信賴方設定檔和 SAML 發放樣板。

注意：您可以在更新 OSTS 組態之前，先將新憑證提供給夥伴。
