瞭解建置架構

此架構說明如何在 Oracle Cloud Infrastructure Compute 裸機執行處理上設定及建置 VMware SDDC 的每個元件。

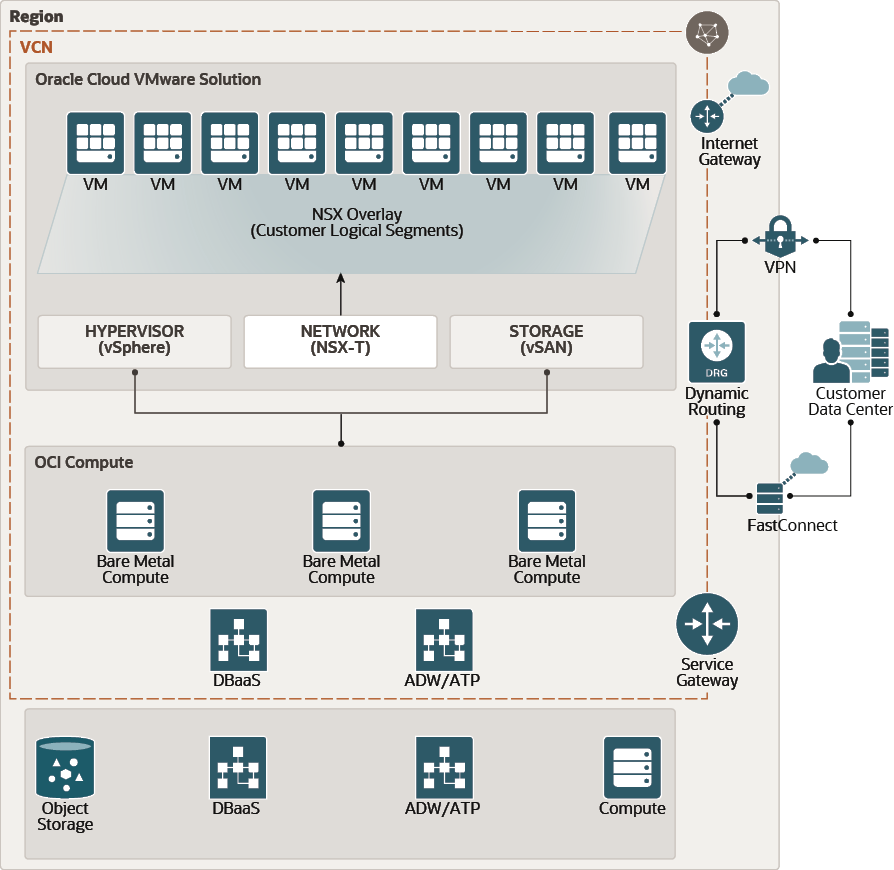

下圖顯示如何在 Oracle Cloud Infrastructure 中設計及部署 Oracle Cloud VMware 解決方案，以及它與原生 Oracle Cloud Infrastructure 中執行的其他服務整合。

Ovcs_architecture.png 圖解描述 Oracle Cloud VMware Solution 架構包含下列主要元件，如下所述：

運算 (vSphere 和 ESXi)
網路 (VCN 和 NSX-T)
儲存 (vSAN)

瞭解運算架構 (vSphere 和 ESXi)

此解決方案層提供執行 VMware vSphere Hypervisor，ESXi 的 Oracle Cloud Infrastructure bare metal DenseIO 執行處理。VMware ESXi 是一種執行虛擬機器 (vm) 的企業級類別，類型 1 虛擬機器管理程式。

建置在裸機執行處理上的 ESXi，為 SDDC 提供強大的基礎。現在，只有 BM.DenseIO2.52 Compute 資源配置才支援在 Oracle Cloud Infrastructure 上執行 VMware SDDC。Oracle Cloud VMware Solution 中的 VMware vSphere 叢集提供 3-to-64 節點 ESXi 叢集，可在單一 Oracle Cloud VMware Solution 叢集中提供下列組態：

156–3328 個 Ocpu
2.25–48 TB 記憶體
153–3264 TB 原始儲存

Oracle Cloud Infrastructure 會提供 ESXi 主機的高可用性。

瞭解網路架構 (VCN 和 NSX-T)

代管 ESXi 的裸機執行處理會部署在 Oracle Cloud Infrastructure 虛擬雲端網路 (VCN) 中。VCN 就像傳統網路，透過防火牆規則與特定類型的通訊閘道。

VCN 位於單一的 Oracle Cloud Infrastructure 區域中，並涵蓋您選擇的單一、連續的 IPv4 CIDR 區塊。它們包括子網路、Vlan、路由表、安全清單、閘道以及網路安全群組。VMware NSX-T 部署為 Oracle Cloud VMware Solution 的一部分。它提供解決方案中軟體定義的網路功能。下列管理元件部署為 NSX-T 的一部分：

NSX 管理程式與控制器
NSX 邊緣

這些元件位於在 vSphere 叢集中，可在 ESXi 主機上以 VM 身分執行。NSX 軟體元件的高可用性取決於 ESXi 主機和 VMware vSphere 叢集的原生高可用性與災害復原功能的可用性。NSX 網路的高可用性取決於 VCN。Oracle Cloud Infrastructure VCN 區域子網路提供更大的擴充功能，讓 SDDC 能夠擴展。

用於 SDDC 的裸機執行處理是透過 2x25-Gbps 網路頻寬並支援 52 VNICS (每個實體 NIC 26)，藉此確保高傳輸量、低延遲以及完全備援網路。

瞭解儲存體架構 (vSAN)

vSAN 是軟體定義的儲存解決方案，可提供企業級的效能、可靠性和可用性。vSAN 使用本機附加儲存體的商品伺服器來建立及維護其儲存體抽象層 (資料存放區)。它可以儲存及使用儲存物件形式的資料。

Oracle Cloud VMware Solution 包含 vSAN 儲存體技術，可針對運算和管理工作負載 (VM) 提供單一共用資料存放區 (vsanDatastore)。每個 SDDC 都會使用 NVMe 基礎架構的裸機執行處理儲存體上建立的所有 Flash「vSAN 儲存體」解決方案，提供高效能、低延遲和穩定的區塊儲存體功能，而不需要傳統 SAN。

vSAN 實行的容錯域與 Oracle Cloud Infrastructure 容錯域不同。vSAN 容錯域可讓 vSAN 群組多個主機 (通常在相同的底座或機架內) 到邏輯界限網域中。容錯域設定可確保跨網域分配多個儲存物件複本。如果整個網域 (底座或機架) 失敗，則只會影響一個複本。

vSAN 儲存原則主要用於判斷個別 VM 的高可用性。您可以在 Oracle Cloud VMware Solution 中設定不同的原則，以判斷 VM 可容許的主機和裝置失敗數目。
