架構

Oracle Cloud VMware Solution 使用 VMware HCX 來提供應用程式行動性和工作負載移轉 (從企業內部部署 SDDC 移轉至 Oracle Cloud VMware Solution)。

HCX 會根據所購買授權類型 (進階或企業) 提供各種服務。使用 Oracle Cloud VMware 解決方案時，HCX 是具有個別授權的附加服務，不會包含在每月的通用點數帳單中。通用點數涵蓋 vSphere、VMware vSAN 及 VMware NSX 的軟體授權。

HCX 使用 Oracle Cloud Infrastructure FastConnect 服務，在企業內部部署網路與 Oracle Cloud VMware 解決方案之間進行連線。FastConnect 提供低延遲、高傳輸量的網路連線，並提供 1- Gbps 和 10 Gbps 連接埠速度，協助您在混合雲端作業中提供無縫接軌的體驗。

雲端管理員的一般作業是執行即時移轉 VM (使用 vMotion)，這需要使用 250 Mbps 的速度。然而，使用 HCX WAN 最佳化時，可以使用較低的 100 Mbps 速度來執行 vMotion 移轉。

複查設定架構的高層級步驟

以下是設定 VMware HCX 與 Oracle Cloud VMware 解決方案的高階步驟。以下步驟假設網路連線已存在：

1. 準備實行：
   1. 在來源 (內部部署) 和 Oracle Cloud VMware 解決方案中部署 HCX Enterprise Manager。
   2. 執行起始組態。
2. 建立混合狀態。在此階段，已建立 SD-WAN 通道。
   1. 使用 Oracle Cloud VMware Solution HCX Manager 設定內部部署 HCX Manager。
   2. 建立服務網狀組織和相互連線。如果是服務相互連線的結果，會在來源和遠端網站建置 HCX-IX、HCX-WAN-OPT 以及 HCX-NET-EXT 設備。
3. 透過 FastConnect 和網際網路延伸網路。
4. 執行 vMotion 移轉、大量移轉以及跨 vCenter 移轉。

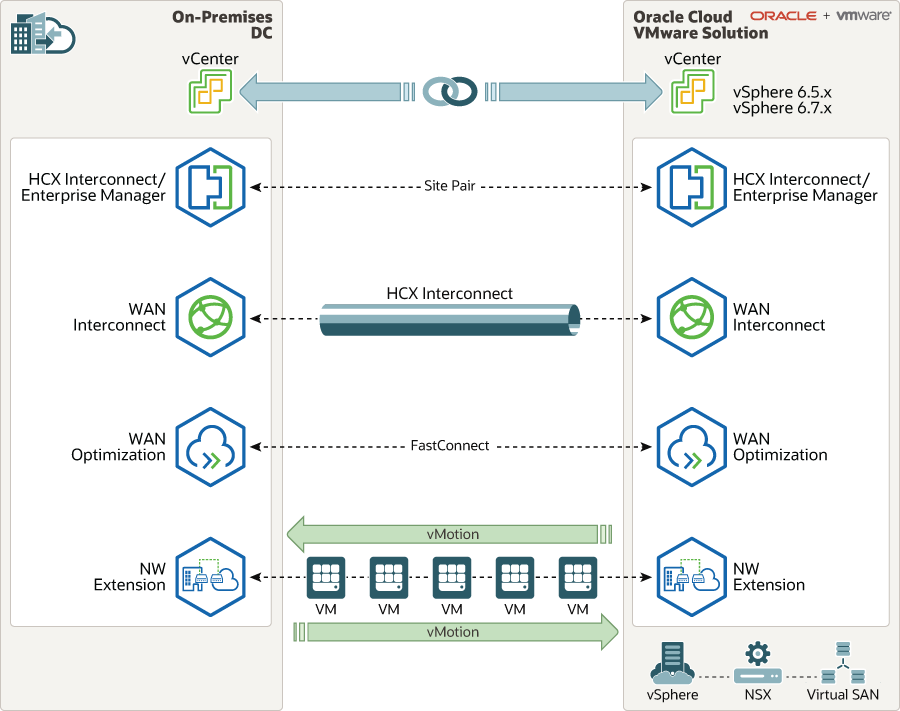

此圖表說明下列步驟所產生的架構
： hcx_ocvs_topology.png 圖解描述

瞭解 HCX 服務

下列 HCX 服務可用於 Oracle Cloud VMware 解決方案中的混合部署：

• HCX Enterprise Manager：內部部署端的系統管理元件(一律會部署為「來源」(您的內部部署網路或其他 SDDC 平台)。
• HCX Cloud/Enterprise Manager：系統管理元件位於雲端端端，並且一律會建置為「目的地」(Oracle Cloud VMware Solution)。
• HCX-IX：此相互連線服務支援管理、移轉、複製及災害復原作業。它會在內部部署 SDDC 和 Oracle Cloud VMware 解決方案上部署為虛擬設備。
• HCX-WAN-OPT：此 WAN 最佳化服務可搭配相互連線 (HCX-IX) 服務使用，透過去除重複資料、壓縮和線性技術的組合來改善網路效能。它會在內部部署 SDDC 和 Oracle Cloud VMware 解決方案上部署為虛擬設備。
• HCX-NET-EXT：此網路擴充服務可協助在內部部署 SDDC 與 Oracle Cloud VMware Solution 之間擴充第 2 層網路。它是在內部部署 SDDC 和 Oracle Cloud VMware Solution 上部署為虛擬設備。
