Procédure d'installation du module de stockage

Avant de commencer

Si vous devez installer des composants optionnels, effectuez cette opération avant d'installer le module de stockage. Pour plus d'informations sur les composants optionnels, reportez-vous au Sun Blade Storage Module M2 Service Manual.

Recherchez un emplacement libre dans le châssis.
Le module de stockage peut être installé dans n'importe quel emplacement libre.

Démontez le panneau de remplissage de l'emplacement comme suit :

Pincez le levier de libération de l'éjecteur et faites-le pivoter pour l'enlever du panneau de remplissage.
Faites glisser le panneau de remplissage vers l'extérieur.

Attention - Si le châssis est sous tension, insérez le module de stockage dans les 60 secondes suivant le démontage du panneau de remplissage. Sinon, le refroidissement du châssis risque d'être compromis.

Remarque - Les panneaux de remplissage doivent rester dans les emplacements non utilisés, car ils garantissent que le châssis reste correctement refroidi et se conforme aux limites FCC relatives aux interférences électromagnétiques (EMI).

Pincez les leviers de libération de l'éjecteur du module de stockage et faites-les pivoter aussi loin que possible du module de stockage sans les forcer.
Installez le module de stockage comme suit :

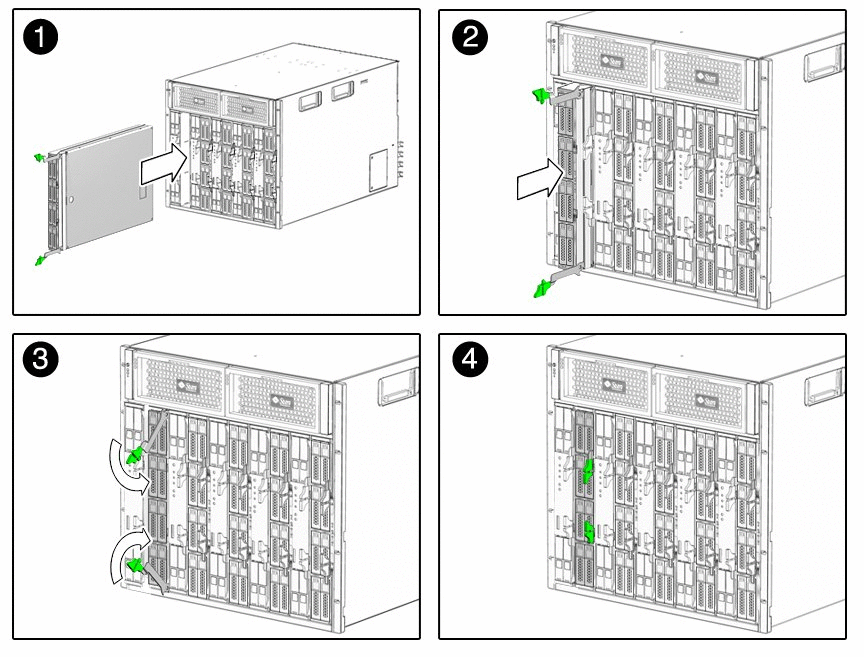

1. Positionnez le module de disque verticalement afin que les éjecteurs se trouvent sur la droite, tels que vus de l'avant du module [1].
2. Poussez le module de stockage dans l'emplacement ouvert jusqu'à ce qu'il s'arrête [2].
3. Faites pivoter les éjecteurs vers l'intérieur en direction du module de stockage jusqu'à ce qu'il s'enclenchent.
  Le module de stockage doit maintenant être fixé au châssis (bien que les unités de disque dépassent d'environ 1,5 mm vers l'extérieur) et les éjecteurs enclenchés [3, 4].
L'alimentation du châssis sera immédiatement appliquée au module de stockage. La DEL d'activité verte du module de stockage clignotera, puis restera allumée lorsque le module sera détecté pour la première fois par le CMM (Chassis Monitoring Module, Module de contrôle du châssis). Ce processus peut prendre une minute. Une fois que les ressources de stockage sont totalement détectées par le CMM, un événement « added to SAS-2 fabric » sera consigné dans le journal des événements du CMM. Cela peut prendre 2 à 4 minutes supplémentaires.

Remarque - Pour que les ressources du module de stockage (unités et FMod) puissent être visibles par les modules serveur du châssis, elles doivent être assignées en fonction de l'hôte à l'aide de la fonction Sun Blade Zone Manager de l'interface ILOM du CMM.

Étapes suivantes

Pour plus d'informations sur les DEL du module de stockage, reportez-vous à la section Indicateurs du module de stockage.
Pour plus d'informations sur l'assignation des ressources en fonction de l'hôte, reportez-vous à la section Assignation et gestion du stockage.
