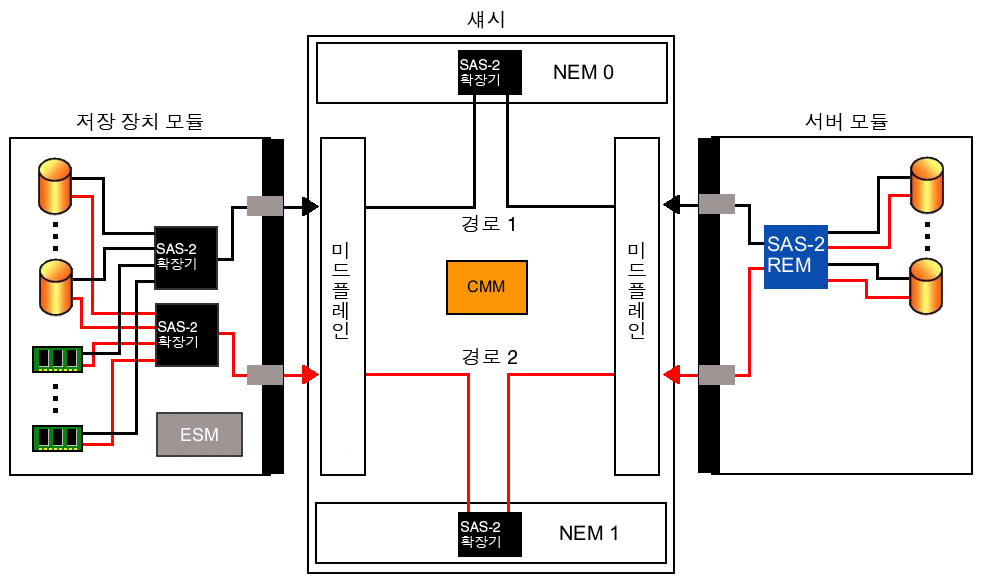

다음 그림에서는 서버 모듈과 저장소 모듈이 섀시와 연결되는 방식에 대한 블록 다이어그램을 보여 줍니다.
저장소 모듈은 다음과 같이 섀시를 통해 연결되어, 설치된 서버 모듈에 추가 저장 장치를 제공합니다.
저장소 모듈과 서버 모듈은 Sun Blade 6000 모듈식 시스템 섀시의 빈 슬롯을 통해 섀시 미드플레인에 연결됩니다. 저장소 모듈의 드라이브와 FMod는 이중 경로로 구성된 SAS 확장기를 통해 섀시에 연결됩니다. SAS-2 NEM의 SAS 확장기는 블레이드 섀시를 통해 서버 모듈에 이르는 경로를 연결합니다. 섀시 모니터링 모듈(Chassis Monitoring Module, CMM) ILOM(Integrated Lights Out Manager)에서는 섀시 SAS-2 도메인 및 호스트-저장 장치 액세스를 관리합니다.
저장소 모듈에는 하나 이상의 SAS-2 NEM이 필요합니다. 호스트-디스크 이중 경로를 지원하려면 SAS-2 NEM 두 개가 필요합니다. 단일 경로를 지원하는 경우에는 NEM 0 슬롯에 SAS-2 NEM이 하나만 있으면 됩니다. 지원되는 SAS-2 NEM 목록은
시스템 요구 사항을 참조하십시오.
주 - 저장소 모듈은 SAS-1 NEM에서 작동하지 않으며, SAS-1 NEM과 SAS-2 NEM을 섀시에 함께 설치할 수 없습니다. 자세한 내용은 SAS-1과 SAS-2의 호환성을 참조하십시오.
주 - SAS 장치를 SAS-NEM의 외부 커넥터에 연결하는 기능은 현재(이 문서 발행 당시) 지원되지 않습니다. 내부 섀시 호스트-저장 장치 연결만 허용됩니다. 호스트에 외부 저장 장치가 필요한 경우 PCIe ExpressModule 호스트 버스 어댑터를 섀시에 설치하고 지원되는 외부 저장 장치와 연결할 수 있습니다.
호스트 서버 모듈에서 저장소 모듈에 액세스하려면 지원되는 SAS-2 REM(RAID 확장 모듈)이 설치되어 있어야 합니다. 서버 모듈의 REM은 자체 내부 드라이브뿐만 아니라 저장소 모듈의 CMM 할당 드라이브 및 FMod를 제어합니다. REM은 SAS-2 NEM을 통해 섀시 SAS-2 도메인에 연결되어 저장소 모듈에 연결됩니다(지원되는 REM은 시스템 요구 사항 참조).
주 - CMM ILOM의 Sun Blade Zone Manager 기능을 사용하여 서버 모듈 내부 저장 장치를 할당할 수 없습니다. 서버 모듈은 자체 내부 드라이브를 배타적으로 제어합니다.
|
