저장소 모듈 전면 패널 LED

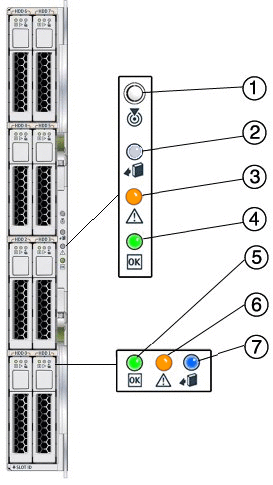

저장소 모듈의 전면 패널은 아래 그림과 같습니다.

그림 번호	LED 이름	설명
1	위치 버튼이 포함된 LED(흰색)	이 LED를 통해 서버로 채워진 섀시에서 작업 중인 모듈을 식별할 수 있습니다. 이 버튼을 눌렀다 놓으면 위치 LED가 30분간 깜박입니다. 위치 LED가 깜박일 때 이 버튼을 눌렀다 놓으면 위치 LED의 깜박임이 중지됩니다. 버튼을 5초간 누르고 있으면 “push-to-test”(테스트용 누름) 모드가 초기화되고 다른 모든 LED가 15초 동안 켜집니다. CMM ILOM을 사용하여 원격 시스템에서 이 LED를 깜박이게 할 수도 있습니다. 자세한 내용은 Sun Blade Storage Module M2 관리 설명서의 저장소 모듈 센서 및 표시기를 참조하십시오.
2	표시기가 적용되지 않음	사용되지 않음
3	모듈 오류 LED(주황색)	이 LED는 두 가지 상태로 표시됩니다. 켜짐: 이벤트가 확인되었으며 서비스 작업이 필요합니다. 모듈 또는 모듈 내 장치(예: FMod 또는 ESM)에 문제가 있음을 나타낼 수 있습니다. 꺼짐: 정상적으로 작동합니다.
4	모듈 상태 LED(녹색)	이 LED는 세 가지 상태로 표시됩니다. 켜짐: 모듈이 구성되고 온라인 상태입니다. 꺼짐: 모듈이 구성되지 않았거나 오프라인 상태입니다. 깜박임: 모듈이 구성 중이거나 펌웨어 플래시 업데이트가 진행 중입니다.
5	디스크 드라이브 작동 LED(녹색)	이 LED는 세 가지 상태로 표시됩니다. 켜짐: 전원이 켜져 있고 디스크가 온라인 상태입니다. 꺼짐: 디스크가 오프라인 상태입니다. 깜박임: 불규칙한 깜박임은 정상적인 디스크 작동을 의미하고, 지속적으로 느리게 깜박이는 것은 RAID 작동(예: 재구성)을 의미합니다.
6	디스크 드라이브 오류/위치 LED(주황색)	이 LED는 네 가지 상태로 표시됩니다. 켜짐: 디스크 오류입니다. 서비스 작업이 필요합니다. 꺼짐: 정상적으로 작동합니다. 느리게 깜박임: 디스크 장애가 예상됩니다. 빠르게 깜박임: 위치 확인 기능이 활성화되었습니다.
7	디스크 드라이브 제거 준비 LED(파란색)	이 LED는 두 가지 상태로 표시됩니다. 켜짐: 제거 준비가 완료되었습니다. 꺼짐: 정상적으로 작동합니다.
