具有群集磁盘组的群集 Oracle ASM

本部分包含具有群集 Oracle ASM 实例和群集 Oracle ASM 磁盘组的单一实例 Oracle 数据库的样例配置。共有两个图表，其中第二个图表是第一个图表的延续。

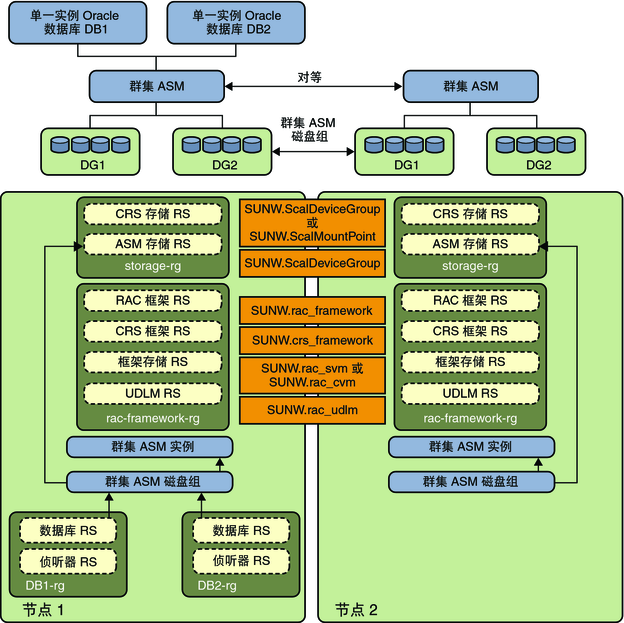

以下图表表示为节点 1 上两个单一实例 Oracle 数据库（DB1 和 DB2）提供服务的群集 Oracle ASM 实例。数据库 DB1 或 DB2 可以使用 Oracle ASM 磁盘组 DG1 和 DG2 中的任意一个，或者同时使用两个磁盘组，因为它们是群集 Oracle ASM 磁盘组。图表的上方部分显示 Oracle 数据库实例与节点 1 和节点 2 上群集 Oracle ASM 实例的关系。群集 Oracle ASM 实例同时管理这两个节点上的 Oracle ASM 磁盘组。图表的下方部分表示单一实例 Oracle 数据库的现有 Oracle Solaris Cluster 资源组和资源，及其对群集 Oracle ASM 服务的需求。

虚线方框代表具有新 Oracle ASM 资源的现有 HA for Oracle 资源。箭头代表 HA for Oracle 与群集 Oracle ASM 服务之间的新依赖性。

图 4 具有群集磁盘组的群集 Oracle ASM [1]

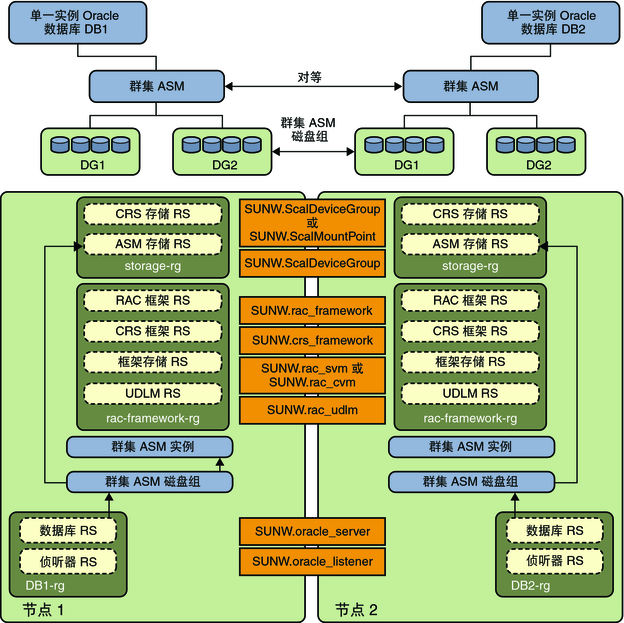

在以下图表中，将资源组 DB2-rg 故障转移到节点 2 之后，共享 Oracle ASM 磁盘组 DG1 和 DG2 的单一实例 Oracle 数据库 DB2 正在节点 2 上运行。图表的上方部分显示 Oracle 数据库实例与节点 1 和节点 2 上群集 Oracle ASM 实例的关系。群集 Oracle ASM 实例同时管理这两个节点上的 Oracle ASM 磁盘组。图表的下方部分表示单一实例 Oracle 数据库的现有 Oracle Solaris Cluster 资源组和资源，及其对群集 Oracle ASM 服务的需求。如果存储类型为硬件 RAID，则不需要资源类型 SUNW.ScaleDeviceGroup、SUNW.rac_svm 和 SUNW.rac_cvm。

图 5 具有群集磁盘组的群集 Oracle ASM [2]
