本部分提供有关非全局区域中单一实例 Oracle ASM 与单一实例 Oracle 数据库和单一实例 Oracle ASM 磁盘组之间依赖性需求的信息。共有两个图表,其中第二个图表是第一个图表的延续。
注 - Oracle 11g 发行版 2 不支持单一实例 Oracle ASM。

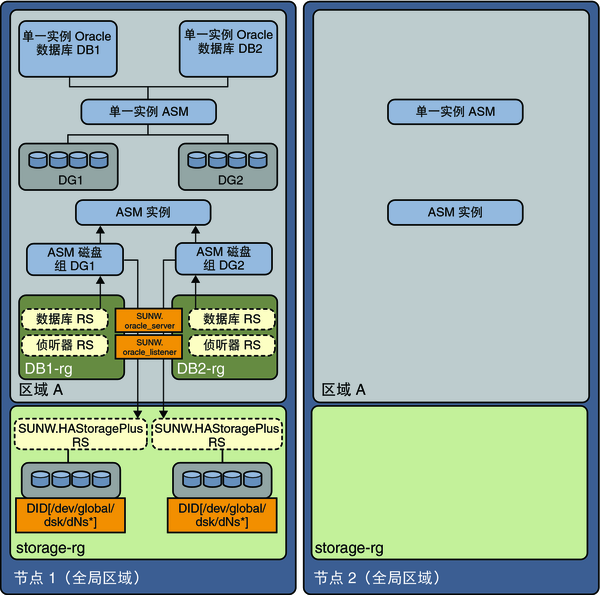

以下图表表示为运行于节点 1 上非全局区域区域 A 内两个单一实例 Oracle 数据库 DB1 和 DB2 提供服务的单一实例 Oracle ASM。数据库 DB1 独占使用 Oracle ASM 磁盘组 DG1,而数据库 DB2 独占使用 Oracle ASM 磁盘组 DG2。
图表的上方部分显示 Oracle 数据库实例与节点 1 和节点 2 上群集 Oracle ASM 实例的关系。单一实例 Oracle ASM 管理节点 1 上的两个磁盘组 DG1 和 DG2。图表的下方部分表示从 DB1、DG1 或 DB2、DG2 独立故障转移到节点 2 上区域 A 的现有 Oracle Solaris Cluster 资源组和资源。
在图表中,虚线方框表示具有新 Oracle ASM 资源的现有 HA for Oracle 资源。在节点中,HA for Oracle 资源和单一实例 Oracle ASM 资源之间的新依赖性用箭头表示。
图 6 非全局区域中具有单独磁盘组的单一实例 Oracle ASM [1]
以下图表是前面图表的延续。在该图表中,将资源组 DB2–rg 故障转移到节点 2 之后,独占使用 Oracle ASM 磁盘组 DG2 的单一实例 Oracle 数据库 DB2 正在节点 2 上运行。非全局区域内图表上方部分显示 Oracle 数据库实例与节点 1 和节点 2 上单一实例 Oracle ASM 实例的关系。此时 Oracle ASM 磁盘组 DG2 由节点 2 上区域 A 中的单一实例 Oracle ASM 提供服务,而 Oracle ASM 磁盘组 DG1 由节点 1 上区域 A 中的单一实例 Oracle ASM 提供服务。
图表的下方部分表示从 DB1、DG1 或 DB2、DG2 独立故障转移到节点 2 上区域 A 的现有 Oracle Solaris Cluster 资源组和资源。
图 7 非全局区域中具有单独磁盘组的单一实例 Oracle ASM [2]
