Instalación del HBA universal

1. Si el sistema en el que está instalando el HBA universal se ejecuta en el sistema operativo Oracle Solaris, instale los dos parches de controlador o SRU para su plataforma, como se describe en Driver Software for the Oracle Solaris OS.
2. Colóquese una muñequera antiestática (consulte Observing ESD and Handling Precautions).
3. Consulte el manual de instalación del sistema o de servicio a fin de determinar la ranura PCI Express apropiada para instalar el adaptador de bus de host universal.
4. Consulte la documentación del sistema para apagar, desconectar y desenchufar el sistema, si es necesario.
5. Extraiga la caja de sistema y el panel vacío de una ranura PCI Express vacía.
6. Inserte el HBA universal en una PCI Express vacía de 8 vías o más grande (consulte la Figure 2–2).

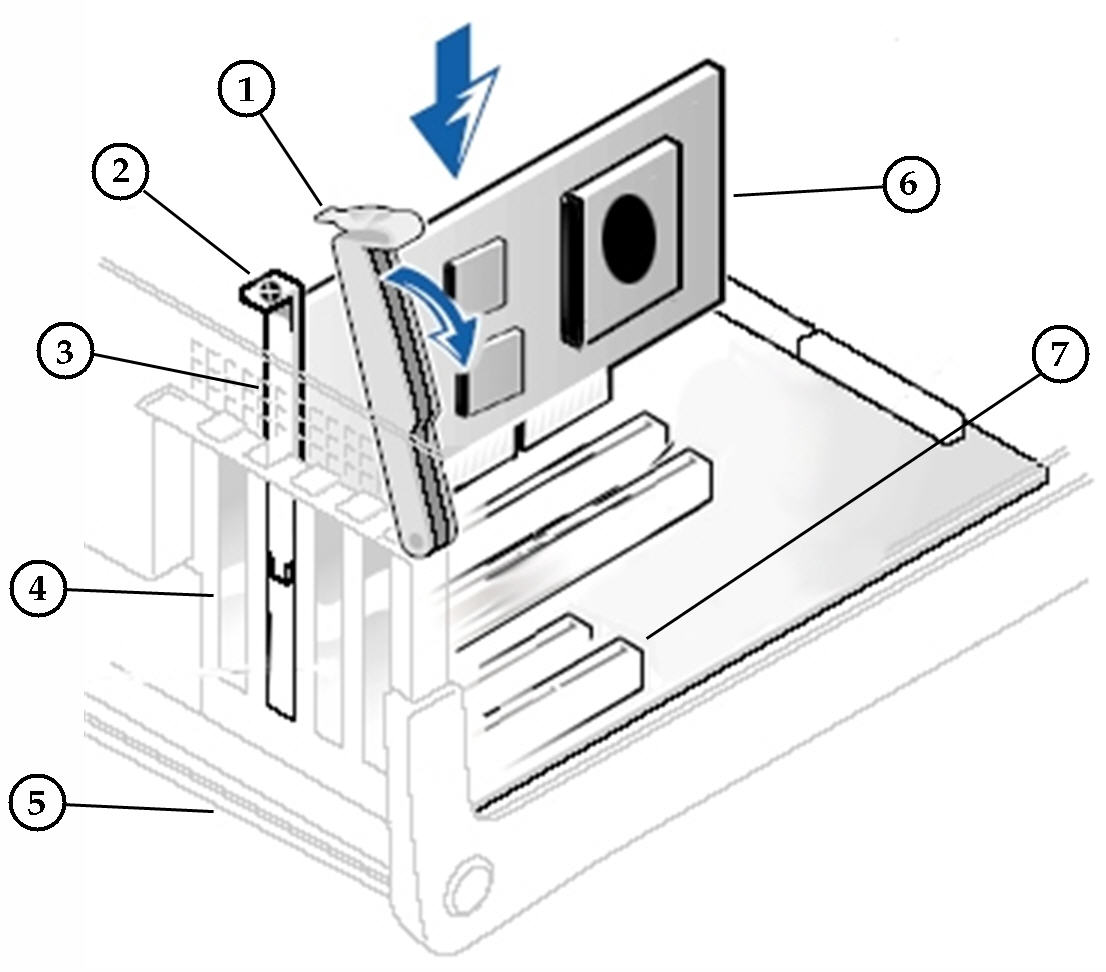

   Figura 2-2  Inserción del adaptador de bus de host universal



   Componentes mostrados en la figura

   1 Palanca

   2Tornillo

   3Soporte de retención de HBA universal

   4Cubiertas de ranuras

   5Chasis del sistema

   6Adaptador de bus de host universal

   7Ranura PCI Express de 8 vías

7. Presione firmemente hacia abajo el HBA universal hasta que se asiente en la ranura.
8. Asegure el soporte de montaje del HBA universal a la caja con el tornillo o abrazadera de panel.
9. Vuelva a colocar la caja del sistema y ajuste los tornillos de la caja.

   El HBA universal ahora está instalado y listo para que se conecten los cables ópticos o de cobre (consulte Connecting the Cables).

   ---

   Notas - No encienda el sistema hasta después de haber conectado los cables.

   ---
