将窄板型托架更换为标准托架
如果计划使用通用 HBA 装有的窄板型托架,则无需执行此过程。请改为执行Connecting the Optical and Copper Cables。
标准托架包含在通用 HBA 的产品套件中。以下过程介绍如何将标准托架装到 HBA 上(如果需要执行此操作)。
注 - 标准 Sun Storage 16 GB FC PCIe 通用 HBA 的屏蔽罩组件中未安装光纤收发器。
光纤收发器单独出售。如果安装了光纤收发器,请先按照下面的
Step 1 和
Step 3 执行操作,然后再移除窄板型托架;否则,请转至
Step 4 移除窄板型托架。
- 从收发器上取出防尘塞,然后将把手(手柄)拉出并压下,松开锁扣,小心地将光纤收发器从屏蔽罩组件中取出(请参见Figure 2–1)。切勿强行取出。
| 注意 - 这是一个精细操作。需要小心谨慎,以免损坏光纤收发器。 |
图 2-1 松开光纤收发器的锁扣
- 将光纤收发器滑出屏蔽罩组件(请参见Figure 2–2)。
收发器将轻松地滑出。
图 2-2 移除光纤收发器
- 遵循 ESD 预防措施,将收发器存放在防静电的地方。
- 从通用 HBA 的顶部拧下装配托架螺钉。
Figure 2–3 显示了需要从托架上拧下的螺钉。
图 2-3 拧下装配托架螺钉
- 卸下窄板型托架,并将它保存起来以备将来使用。
| 注意 - 请务必小心,不要将托架推过收发器外壳的接地接片。请确保发光二极管 (Light Emitting Diode, LED) 指示灯与托架中的孔正确对齐。 |
- 重新拧上螺钉将通用 HBA 固定到托架上。
- 如果通用 HBA 安装了光纤收发器,请执行以下操作:
- 将收发器滑回外壳中,重新安装每个收发器。
当锁扣啮合到位时,会发出咔嗒声。
- 将把手(手柄)推回到位。

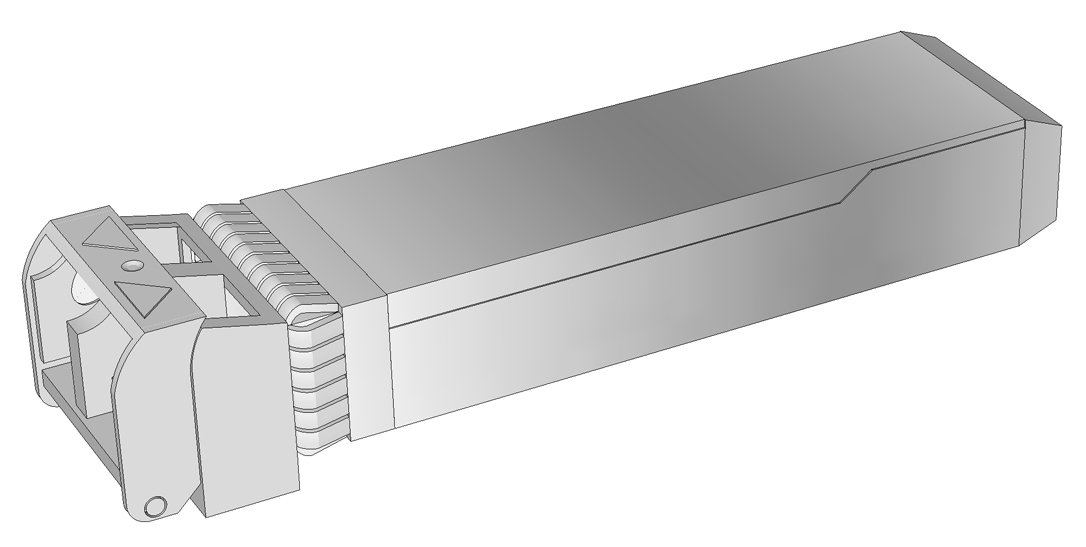

图 2-4 典型光纤收发器
- 如果不打算立即将电缆连接到通用 HBA,请将防尘塞重新装入收发器。
