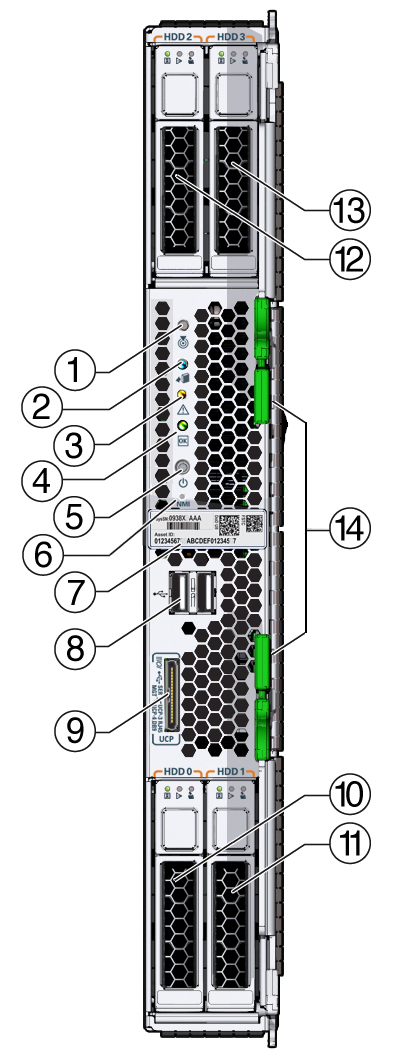

En la siguiente figura, se muestran los indicadores de estado y componentes del panel frontal de Sun Blade X4-2B.

image:Ilustración en la que se muestra el panel frontal del módulo de servidor

LED de estado de localización (blanco). Pulse el botón para identificar el servidor.

LED de estado de listo para extraer (azul). Alimentación principal desconectada.

LED de estado de servicio técnico requerido (ámbar). Condición de fallo detectada.

LED de estado de energía (verde). Modos:

Inicio del SP: parpadeo rápido; 0,125 segundos encendido; 0,125 segundos apagado
Energía en espera: parpadeo; 0,1 segundos encendido; 2,9 segundos apagado
Inicio del host: parpadeo lento; 0,5 segundos encendido; 0,5 segundos apagado
Energía completa: permanentemente encendido

Botón de encendido. Pulse brevemente para conmutar el servidor entre el estado de energía en espera y el estado de energía completa.

Precaución - posible pérdida de datos. Al pulsar el botón de encendido durante más de cuatro segundos cuando el módulo de servidor está en el modo de energía completa, se inicia inmediatamente el cierre en estado de energía en espera.

Botón NMI: sólo para el uso de servicio de asistencia de Oracle.

Etiqueta de número de serie y RFID.

Dos puertos USB 2.0.

Puerto conector universal (UCP). Se conecta al cable multipuerto (dongle).

10, 11, 12, 13

Unidades de disco de almacenamiento 0 a 3 (opcionales): 10=0, 11=1, 12=2, 13=3 Unidades de disco duro (HDD) o discos de estado sólido (SSD).
