5 Pianificazione in sede

Dimensioni fisiche e pesi
Requisiti del pavimento
Pianificazione dell'estinzione del fuoco
Percorsi di cablaggio
Rete
Requisiti ambientali

Dimensioni fisiche e pesi

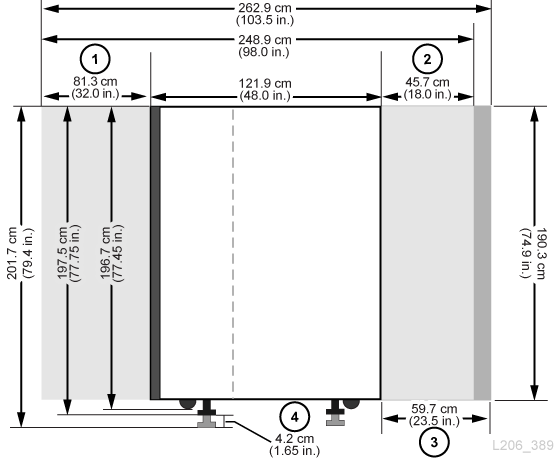

Figura 5-1 Aree di servizio e dimensioni (vista laterale)

Mostra le dimensioni della vista laterale di una libreria di esempio

Legenda della figura:

Area di servizio posteriore dei moduli base e DEM
Area di servizio anteriore dei moduli base e DEM
Area di servizio dell'AEM
Intervallo di regolazione del cuscinetto di distribuzione del peso

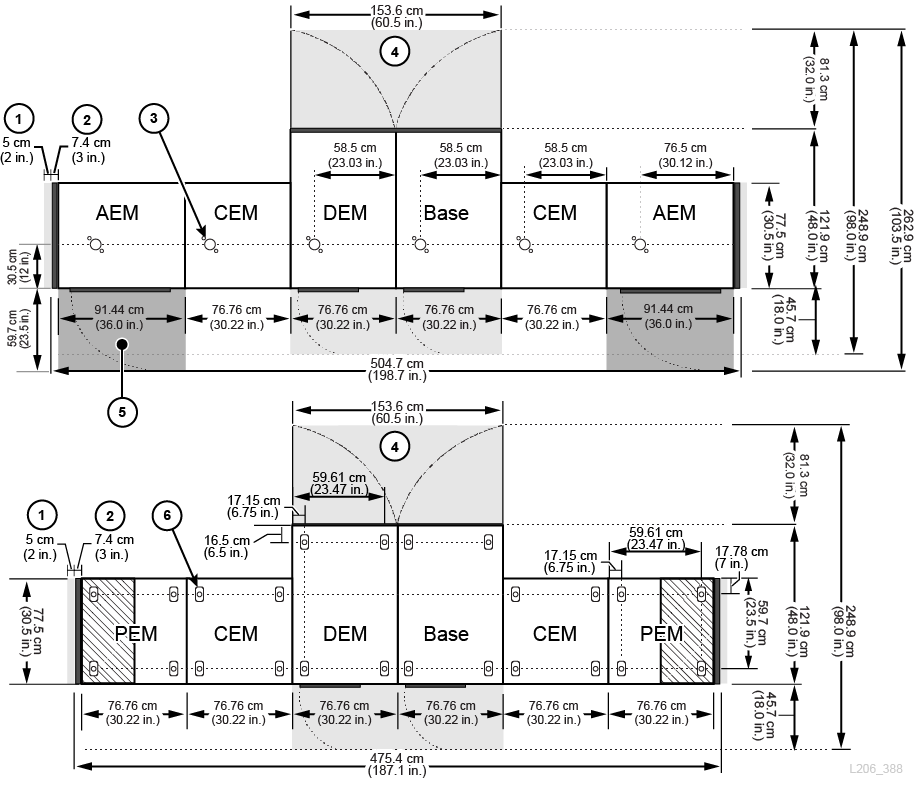

Figura 5-2 Aree di servizio e dimensioni (vista superiore)

Mostra le dimensioni per due librerie di esempio.

Legenda della figura:

Area di raffreddamento laterale
Coperchio laterale
Sezionatore dell'ugello per il sistema di estinzione del fuoco
Area di servizio del modulo base e del modulo DEM (aree in grigio chiaro)
Area di servizio del modulo AEM (aree in grigio scuro)
Cuscinetto di distribuzione del peso

Modulo base

Tabella 5-1 Misure del modulo base

Tipo di dimensione	Misure
Altezza	196,7 cm (77,45 pollici) su rotelle per il trasporto Da 197,5 cm (77,75 pollici) a 201,68 cm (79,4 pollici) su cuscinetti di distribuzione del peso per installazione permanente
Larghezza	76,8 cm (30,22 pollici) se posizionato tra i moduli Larghezza di trasporto 81,3 cm (32 pollici) (senza coperchi laterali) ^{Piè di pagina 1} 91,5 cm (36 pollici) standalone con coperchi laterali su entrambi i lati^{Piè di pagina 2}
Profondità	121,9 cm (48 pollici)
Area di servizio	Anteriore: 45,7 cm (18,0 pollici) Posteriore: 81,3 cm (32,0 pollici) Area di raffreddamento laterale: 5 cm (2 pollici) Area di installazione laterale: 45,7 cm (18,0 pollici)
Peso	Solo struttura: 361 kg (796 lb), peso di spedizione: 411 kg (905 lb) 8 unità e supporti: 623 kg (1372 lb) 16 unità e supporti: 661 kg (1457 lb) 24 unità e supporti: 687 kg (1514 lb) Coperchi laterali: 18,5 kg (41 lb) per ciascun lato

^{Nota a piè di pagina 1}Area di trasporto minima. Su ciascun lato del modulo sono presenti alette di allineamento che aggiungono 4,5 cm alla larghezza di 76,8 cm del modulo. La larghezza di trasporto minima è pertanto di 81,3 cm.

^{Nota a piè di pagina 2}Un coperchio laterale aggiunge 7,4 cm (2,9 pollici) alla larghezza del modulo. Solo le estremità della libreria richiedono coperchi laterali.

Drive Expansion Module

Tabella 5-2 Misure del modulo DEM

Dimensione	Misure
Altezza	196,7 cm (77,45 pollici) su rotelle per il trasporto Da 197,5 cm (77,75 pollici) a 201,68 cm (79,4 pollici) su cuscinetti di distribuzione del peso per installazione permanente
Larghezza (solo modulo)	76,8 cm (30,22 pollici) se posizionato tra i moduli Larghezza di trasporto 81,3 cm (32 pollici) (senza coperchi laterali) ^{Piè di pagina 1} 83,8 cm (33 pollici) con un coperchio laterale
Profondità (porte chiuse)	121,9 cm (48 pollici)
Area di servizio	Anteriore: 45,7 cm (18,0 pollici) Posteriore: 81,3 cm (32,0 pollici) Area di raffreddamento laterale: 5 cm (2 pollici) Area di installazione laterale: 45,7 cm (18,0 pollici)
Peso	Solo struttura, senza CAP: 265 kg (584 lb) Spedizione (solo struttura): 314 kg (693 lb), 321 kg (708 lb) con CAP 8 unità e supporti: 540 kg (1190 lb), 582 kg (1284 lb) con CAP 16 unità e supporti: 596 kg (1314 lb), 621 kg (1369 lb) con CAP 24 unità e supporti: 647 kg (1426 lb), 660 kg (1456 lb) con CAP 32 unità e supporti: 709 kg (1564 lb), 723 kg (1594 lb) con CAP

Moduli CEM e PEM

Tabella 5-3 Misure dei moduli CEM e PEM

Dimensione	Misure
Altezza	196,7 cm (77,45 pollici) su rotelle per il trasporto Da 197,5 cm (77,75 pollici) a 201,68 cm (79,4 pollici) su cuscinetti di distribuzione del peso per installazione permanente
Larghezza (solo modulo)	76,8 cm (30,22 pollici) se posizionato tra i moduli/coperchio laterale Larghezza di trasporto 81,3 cm (32 pollici) (senza coperchi laterali) ^{Piè di pagina 1} 83,8 cm (33 pollici) con un coperchio laterale
Profondità	77,5 cm (30,5 pollici)
Peso (CEM)	Solo struttura: 175 kg (385 lb) Spedizione: 213 kg (469 lb) Installato, con supporti: 340 kg (749 lb)
Peso (PEM)	Solo struttura: 122,5 kg (270 lb) Spedizione: 213 kg (469 lb)

Modulo AEM

Tabella 5-4 Misure del modulo AEM

Dimensione	Misure
Altezza	196,7 cm (77,45 pollici) su rotelle per il trasporto Da 197,5 cm (77,75 pollici) a 201,68 cm (79,4 pollici) su cuscinetti di distribuzione del peso per installazione permanente
Larghezza	91,4 cm (36,0 pollici) se posizionato tra modulo e coperchio laterale Larghezza di trasporto 96 cm (37,8 pollici) (senza coperchi laterali) ^{Piè di pagina 1} 99,1 cm (39 pollici) con un coperchio laterale
Profondità	77,5 cm (30,5 pollici)
Area di servizio	Anteriore: 59,7 cm (23,5 pollici)
Peso	Solo struttura: 204,2 kg (450 lb) Spedizione: 260 kg (570 lb)

^{Nota a piè di pagina 1}Area di trasporto minima. Su ciascun lato del modulo sono presenti alette di allineamento che aggiungono 4,5 cm alla larghezza di 91,5 cm del modulo. La larghezza di trasporto minima è pertanto di 96 cm.

Coperchi, porte e aree di servizio

Tabella 5-5 Misure di coperchi, porte e aree di servizio

Dimensione	Misure
Altezza	190,3 cm (74,9 pollici) solo struttura
Spessore della porta	Anteriore: 1,9 cm (0,75 pollici) Posteriore: 4,5 cm (1,75 pollici)
Maniglie della porta	2,53 cm (0,9 pollici)
Area di servizio	Anteriore: 45,7 cm (18 pollici) solo per i moduli base e DEM, 59,7 cm (23,5 pollici) per il modulo AEM Posteriore: 81 cm (32 pollici) solo per moduli base e DEM Laterale: 5 cm (2 pollici) per raffreddamento, 45,7 cm (18,0 pollici) per installazione
Coperchio laterale	7,4 cm (2,9 pollici) di larghezza 18,5 kg (41 lb) ciascuno

Requisiti del pavimento

È possibile installare la libreria SL3000 su un pavimento rialzato, compatto o in moquette con una superficie liscia, purché il flusso d'aria sia adeguato. Se il pavimento è rialzato, accertarsi che i pannelli di ventilazione non siano posizionati direttamente sotto la libreria. Se il pavimento è compatto, è opportuno far passare i cavi dal soffitto per evitare di creare pericoli di inciampo. Se il pavimento è in moquette, accertarsi che la moquette sia approvata per le apparecchiature delle sale computer e che offra protezione dalle scariche elettrostatiche (ESD).

Peso

Verificare che il pavimento del sito sia in grado di supportare il peso della libreria. Dovrà supportare 454 kg (1.000 lb) per ciascun cuscinetto di distribuzione del peso . Sono disponibili quattro cuscinetti di distribuzione del peso, ciascuno da 4 per 8 pollici.

Per trasportare l'apparecchiatura su elevatori, è necessario che le macchine elevatrici siano in grado di gestirne il peso in sicurezza. In base alla configurazione della libreria, il peso della libreria può variare (vedere Dimensioni fisiche e pesi).

Pavimento in discesa

I robot devono spostarsi nella libreria lungo un piano a livello. Eventuali condizioni di dislivello eccessivo possono causare inceppamenti, deterioramento prematuro e danni ai robot. Utilizzare l'altezza dei cuscinetti di distribuzione del peso per regolare la libreria su un pavimento in discesa.

Pianificazione dell'estinzione del fuoco

Sebbene la libreria non venga fornita con un sistema di estinzione del fuoco, ciascun modulo è dotato di aperture degli ugelli da 5 cm (2 pollici) di diametro (vedere Figura 5-2). Le coperture sono coperte da piani da 7 cm (2,75 pollici) quadrati e 1,2 mm (0,048 pollici) di spessore, che possono essere forati per personalizzare gli ugelli. Gli ugelli non devono essere interessati dalle operazioni robotiche e non possono sporgere più di 1,9 cm (0,75 pollici) nella libreria. I servizi di assistenza professionale possono fornire supporto per la pianificazione dell'estinzione del fuoco (contattare il rivenditore Oracle).

Percorsi di cablaggio

La libreria SL3000 è dotata di sezionatori sulla parte superiore e inferiore della porta posteriore per consentire i percorsi di cablaggio. Il sezionatore è un'apertura di 2,5 cm (1 pollice) che percorre per 73 cm (29 pollici) la lunghezza della porta con hardware e ingressi per i percorsi di cablaggio.

Nota:

Sulla porta posteriore dei moduli base e DEM sono presenti dei fori quadrati. Essi consentono di accedere alle PDU e non ai percorsi di cablaggio.

Quando si passano i cavi, accertarsi di includere le posizioni per alimentazione, interfaccia dell'unità, controllo della libreria e cavi Ethernet. Per risultati ottimali, far passare i cavi di alimentazione attraverso un sezionatore e i cavi di segnale attraverso un altro sezionatore.

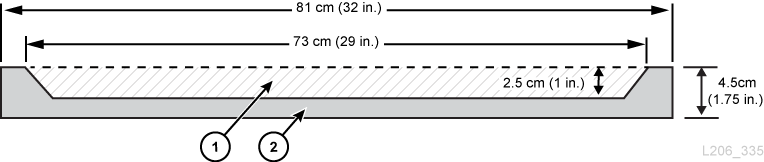

Figura 5-3 Sezionatori dei percorsi di cablaggio della porta

Legenda della figura:

Area del percorso di cablaggio
Vista dall'alto/dal basso della porta posteriore

Cavi di alimentazione CA

Le librerie SL3000 richiedono di selezionare una delle opzioni di alimentazione CA a fase singola elencate di seguito per i moduli base e DEM.

110 VAC, 50/60 Hz, a 20 Amp (intervallo: 100–127 VAC, 50–60 Hz, 16 Amp)
240 VAC, 50/60 Hz, a 30 Amp (intervallo: 200–240 VAC, 50–60 Hz, 24 Amp)

Pianificare le posizioni dei cavi di alimentazione ed elencare le posizioni degli interruttori di circuito associati. È necessario ordinare cavi per la configurazione di alimentazione appropriata. Ordinare un cavo di alimentazione per ciascuna PDU installata.

N+1: un cavo di alimentazione per il modulo base e un cavo di alimentazione aggiuntivo per il modulo DEM (se installato).
2N o 2N+1: due cavi di alimentazione per il modulo base e due cavi di alimentazione aggiuntivi per il modulo DEM (se installato)

Cavi di rete della libreria e dell'unità nastro

La libreria può essere utilizzata in una rete SAN (Storage Area Network) basata su cavi da 62,5 micron. Il cavo che connette la libreria alla rete, tuttavia, deve essere un cavo da 50 micron. Le distanze massime supportate su un collegamento Fibre Channel sono determinate dalla velocità di collegamento, dal tipo di fibra (50 o 62,5 micron) e dal dispositivo a cui è collegata la libreria. Contattare il fornitore di switch per determinare i componenti supportati nell'area SAN.

Di seguito sono riportate le distanze di supporto standard per i cavi.

4 Gbps = fino a 70 m (230 piedi) per 62,5 micron, 150 m (492 piedi) per 50 micron
2 Gbps = fino a 150 m (492 piedi) per 62,5 micron, 300 m (984 piedi) per 50 micron
1 Gbps = fino a 175 m (574 piedi) per 62,5 micron, 500 m (1640 piedi) per 50 micron

Se la libreria si collega a un adattatore bus host (HBA, Host Bus Adapter), consultare la documentazione dell'HBA per le distanze dei cavi supportate. Per un elenco dei cavi, vedere Cavi.

Se la libreria supporta una cifratura, consultare la Guida alla pianificazione e panoramica di Oracle Key Manager su OTN.

Rete

Se possibile, utilizzare una rete privata sicura e dedicata per la comunicazione tra la libreria e il software di gestione dell'host. Per ottenere i massimi risultati con i minimi conflitti di risorse, è necessaria una connessione di rete privata sicura che utilizza un hub o uno switch Ethernet.

Se è necessario utilizzare una rete condivisa:

Installare la libreria nella propria sottorete.
Connettere direttamente la libreria a uno switch e utilizzare uno switch gestito per effettuare le operazioni indicate di seguito.
- Impostare le priorità sulle porte per assegnare la priorità più elevata all'host e alla libreria.
- Fornire larghezza di banda dedicata e creare una VLAN tra l'host e la libreria.
Utilizzare una rete privata virtuale (VPN, Virtual Private Network) per isolare il traffico dell'host e della libreria.

Requisiti ambientali

Per un'affidabilità ottimale, mantenere i valori dell'ambiente negli intervalli consigliati. Sebbene questa apparecchiatura sia progettata per il funzionamento in condizioni ambientali del 20-80% di umidità, una best practice di settore consigliata consiste nel mantenere un'umidità relativa del 40-50%.

Tabella 5-6 Specifiche ambientali

Descrizione	Temperatura	Umidità relativa (non condensante)	Bulbo umido massimo	Altitudine massima
In funzionamento	15-32°C (60-90°F) bulbo secco	20-80%	29,2°C (84,5°F)	3,05 km (10.000 piedi)
Storage	10-40°C (50-104°F)	10-95%	35,0°C (95,0°F)	3,05 km (10.000 piedi)
Spedizione	-40-60°C (-40-140°F)	10-95%	35,0°C (95,0°F)	15,24 km (50.000 piedi)

Consumo energetico

Per informazioni su requisiti energetici, emissioni di calore e consumo energetico, vedere Capitolo 4, Accensione e raffreddamento.

Tasso di sismicità

I requisiti per la compatibilità sismica variano notevolmente nel mondo. Oracle non offre pertanto alcuna funzionalità standard in merito alla sismicità per la libreria SL3000. In caso di preoccupazioni correlate alla sismicità, Oracle consiglia di collaborare con gli esperti locali pratici di codici e requisiti locali. Anche i servizi di assistenza professionale possono fornire aiuto nel coordinamento di questa attività.

Attenzione:

Danni fisici e all'apparecchiatura: è necessario consultare un ingegnere sismico per verificare l'esposizione della zona sismica e la preparazione adeguata del sito.

Per i siti in aree di attività sismica, è possibile modificare definitivamente la posizione della libreria per maggiore stabilità. La libreria SL3000 è dotata di fori di montaggio nel pavimento di ciascun modulo in cui è possibile utilizzare bulloni a testa tonda da mezzo pollice (bulloni di montaggio) per fissare definitivamente la posizione della libreria.

Contaminanti aerotrasportati

Il controllo dei livelli di contaminante all'interno di una sala computer è una condizione estremamente importante quando si valuta un ambiente. I componenti e l'elettronica automatizzati della libreria a nastro, le unità nastro e i supporti sono soggetti a danni provocati da particolati in sospensione nell'aria. È necessario che l'ambiente operativo sia conforme ai requisiti ambientali ISO 14644-1 Classe 8. Per ulteriori informazioni, vedere Appendice A, Verifica dei contaminanti.

I gas particolarmente dannosi per i componenti elettronici comprendono composti di cloruro, ammoniaca e relativi derivati, come ossidi di solfuro e idrocarburi di petrolio. In assenza di limiti di esposizione appropriati per l'hardware, è necessario fare riferimento ai limiti di esposizione per la salute.

L'umidificazione con acqua clorata è una fonte comune di clorina aerotrasportata dannosa. Quando si utilizza l'acqua clorata per l'umidificazione, è possibile utilizzare filtri a carbone progettati appositamente per garantire livelli sicuri di clorina aerotrasportata.

Tabella 5-7 Consigli per i limiti di gas

Nome chimico	Formula	ASHRAE	OSHA (PEL)	ACGIH	NIOSH
Acido acetico	CH₃COOH	Non definito	10 ppm	Non definito	Non definito
Ammoniaca	NH	3500 µg/m³	350 ppm	25 ppm	Non definito
Clorina	Cl	2100 µg/m³	31 ppm (c)	Non definito	0,5 ppm (c)
Acido cloridrico	HCl	Non definito	5 ppm (c)	Non definito	Non definito
Acido solfidrico	H₂S	50 µg/m³	320 ppm (c)	10 ppm	10 ppm
Ozono	O₃	235 µg/m³	30,1 ppm	Non definito	Non definito
Idrocarburi del petrolio	C_nH_n	Non definito	500 ppm	75 ppm	300 ppm
Anidride solforosa	SO₂	80 µg/m³	35 ppm	2 ppm	0,5 ppm (c)
Acido solforico	H₂SO₄	Non definito	1 ppm	Non definito	1 ppm (c)
