将图表嵌入在复合表单中

管理员可以设计复合表单来将节中的数据显示为图表。规划者还可以通过单击带下划线的链接或图表区域向下钻取到下一级别。

设计建议：

  • 将顶部显示为图表，将底部显示为网格，以便规划者可以在顶部以图表形式看到他们在底部网格中输入的数据（当保存时）。

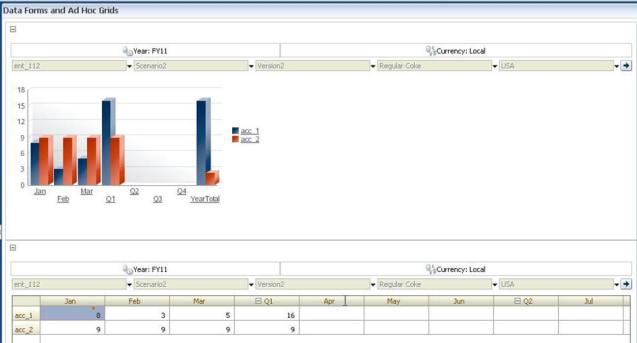

    顶部有图表且底部有网格的复合表单的截图

  • 将同一即席网格包含两次，一次显示为网格，另一次显示为图表。随后，用户可以对网格执行即席操作（例如放大、透视到和仅保留），还可以在图表中查看更改。

  • 创建仪表板。例如：

    用作仪表板的复合表单的截图

要将图表嵌入在复合表单中：

  1. 创建或编辑复合表单，然后单击布局。
  2. 单击复合表单的某个节，然后右键单击表单。
  3. 选择显示为图表。

    显示为图表将切换为显示为网格，这使您可以在两者之间进行切换。

  4. 在图表属性上，选择一种图表类型：

    表 6-11 图表类型

    图表类型 说明
    条形图 每个条的长度按比例表示某个自变量（例如时间）的值。
    水平条形图 与普通条形图类似，只是围绕它的一边进行了旋转，以便应变量显示在水平轴上。
    折线图 显示随时间变化的数据点（例如，各个产品线的销售量），这些数据点通过折线连接起来。
    面积图 与折线图类似，只是轴与折线之间的区域使用颜色突出显示。
    饼图 饼图的每个切片按比例表示相对于整体的一类数据。
    散点图 每个点表示两个变量的数据分布。

    有关选择图表类型的建议，请阅读屏幕上的文本。

  5. 单击确定。
  6. 可选：要设置图表将图表所代表的值（称为图例）显示在何处，请依次单击选项、图例，选择以下某个选项，然后单击确定：

    • 右侧：将图例显示在图表的右侧（默认设置）。

    • 底部：将图例显示在图表的底部。

    • 左侧：将图例显示在图表的左侧。

    • 顶部：将图例显示在图表的顶部。

  7. 可选：要设置图表标签（即成员名称或别名）的显示位置，请在选项上，单击标签，选择以下某一选项，然后单击确定。

    • 最大值之外：将标签显示在条形图上方；对于非条形图，正值的标签显示在数据点上方，负值的标签显示在数据点下方。默认值是最大值之外。

    • 居中：将标签显示在条形图中央；或者对于非条形图，对于正值，将标签显示在数据点上方，对于负值，将标签显示在数据点下方。

    • 最大值之内：将标签显示在条上，靠近顶部；或者对于非条形图，对于正数，将标签显示在数据点下方，对于负数，将标签显示在数据点上方。

    • 最小值之内：将标签显示在条内，靠近底部；或者对于非条形图，对于正值，将标签显示在数据点上方，对于负值，将标签显示在数据点下方。

    • 最大值边缘：将标签显示在条上；或者对于非条形图，将标签显示在数据点处。
