Enhancing Configuration (WebLogic Server)

1.Introduction

This document refers the Culster Composition example of SIP Servlet Engine (WebLogic Server) .

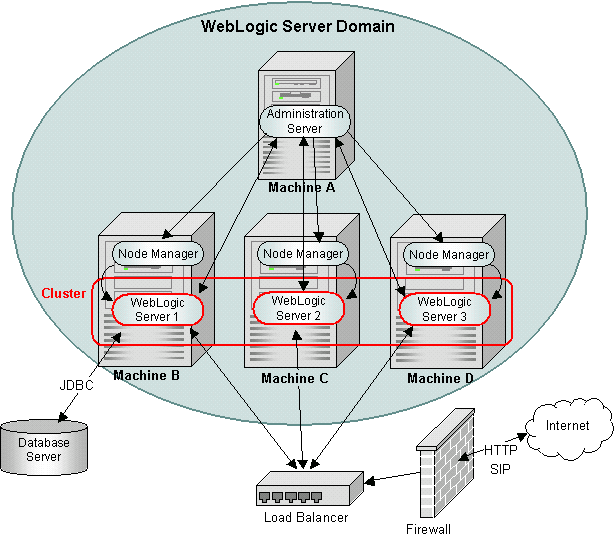

figure1. Cluster composition example of SIP Servlet Engine

2. File composition

3. Preparation

You make the clusterd server domain.
You configure the Node Manager.
You install the SIP Servlet Engine in each server.

4. Setting of management server

At management server, You set as follows.

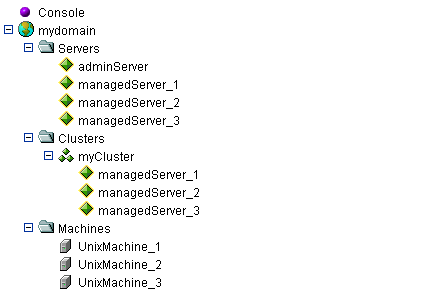

a. Servers, Clusters, Machines

Server: In one WebLogic cluster, You can select up to three managed servers.
To start SIP Servlet Engine from the management server, you should set as follows by selecting [Configuration] -> [Remote Start].

root directory
class path
argument
user name
password

Cluster: You should make new cluster and select select (up to three) managed servers.

Machine: You should make new Unix Machine, and you specifies the Listen Address and Listen Port, and managed server that moves with this Unix Machine for management.

b. Deployments

EJB module: Deploy object is all servers in the cluster.

WEB Application Module: sip-console's deploy object is managed server.
Other WEB Application module's deploi object is all
レプリケーション機能を有効にするには...
weblogic.xml に以下の設定が必要

 <session-descriptor>
   <session-param>
     <param-name>PersistentStoreType</param-name>
     <param-value>replicated</param-value>
   </session-param>
 </session-descriptor>

sip.xml に以下の設定が必要

 <distributable />

起動と終了: デプロイ対象はクラスタ内の全サーバ

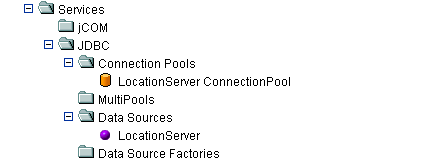

c. サービス/JDBC (Services/JDDC)

接続プール: デプロイ対象はクラスタ内の全サーバ

データソース: デプロイ対象はクラスタ内の全サーバ

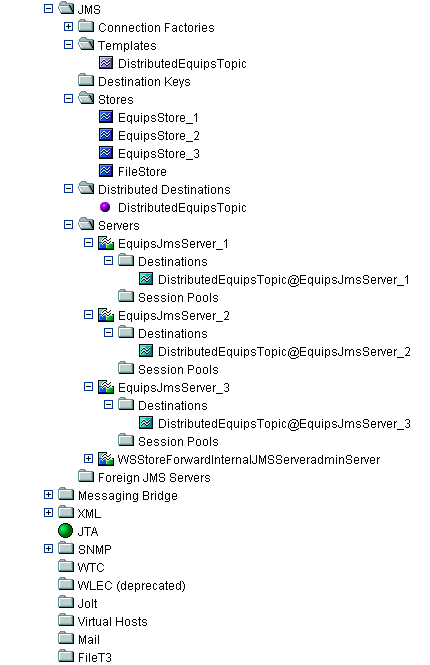

d. サービス/JMS (Services/JMS)

ストア: 各管理対象サーバ用にストアを作成

サーバ: 各管理対象サーバ用にJMSサーバを作成。

永続ストアには、各管理対象サーバ用に作成したストアを指定
デプロイ対象には、各管理対象サーバを指定

分散送り先: 分散トピックを作成

JNDI名に topic/equipsEventTopic を指定
自動デプロイを使用

e. セキュリティ(Security)

セキュリティの設定はシングル構成と同じ。

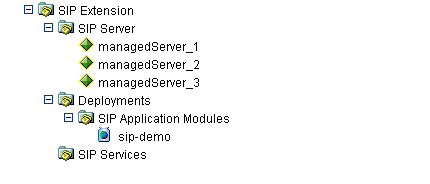

f. SIP拡張コンソール(SIP Extention)

SIPサービス: [コンフィグレーション]→[ロードバランサ]から、ロードバランサを使用する設定にする。

5. 管理対象サーバの設定

各管理対象サーバにて以下の設定を行います。

管理サーバと別マシンに配置した管理対象サーバを起動する場合、管理サーバで作成したドメインディレクトリを管理対象サーバの適当なディレクトリにコピーする必要があります。ドメインディレクトリのすべてのファイルをコピーするのが簡単かつ安全です。

6. 起動

a. 管理サーバの起動

以下のコマンドで起動します。

 cd  $DOMAIN
 sh  startSIPonWebLogic.sh

b. 管理対象サーバの起動

以下のコマンドで起動します。

 cd  $DOMAIN
 sh  startManagedSIPonWebLogic.sh  sipserver.xml  {管理対象サーバ名}  t3://{管理サーバ・アドレス}:{管理サーバ・ポート}

通常のWebLogic管理対象サーバを起動するときの startManagedWebLogic.sh よりもパラメータが多いことに注意してください。

Last Modified:Mon Jan 10 21:29:13 JST 2005
