Inquiry UI  目次

Inquiry UI APIは、ビジネス・サービス・コントロールのパフォーマンスを向上させるために実装されています。基本的な概念は、単一のAPIコールを使用してビジネス・サービス・コントロールに表示されるデータを取得することです。

このAPIには、get_entityDetailという1つの操作のみが含まれています。その入力には、次の問合せ仕様および出力形式が含まれています。

get_entityDetail操作によって、UDDIデータ構造のリストが戻されます。ACLは、取得されたデータにも適用されます。

たとえば、次のような照会を指定するとします。

<get_entityDetail xmlns="http://systinet.com/uddi/inquiryUI/6.0">
  <outputFormat>
    <businessEntityMask descriptionIncluded="true" identifierBagIncluded="true"/>
    <businessServiceMask descriptionIncluded="true"/>
  </outputFormat>
  <find_binding serviceKey="uddi:systinet.com:demo:hr:employeesList"
     xmlns="urn:uddi-org:api_v3"/>
</get_entityDetail>

出力は次のようになります。

<entityDetail xmlns="http://systinet.com/uddi/inquiryUI/6.0">
  <businessEntity businessKey="uddi:systinet.com:demo:hr"
        xmlns="urn:uddi-org:api_v3">
    <name>HR</name>
    <description>HR department</description>
    <businessServices>
      <businessService serviceKey="uddi:systinet.com:demo:hr:employeesList"
            businessKey="uddi:systinet.com:demo:hr">
        <name>EmployeeList</name>
        <description>wsdl:type representing service</description>
      </businessService>
    </businessServices>
    <identifierBag>
      <keyedReference tModelKey="uddi:systinet.com:demo:departmentID"
            keyName="department id" keyValue="002"/>
    </identifierBag>
  </businessEntity>
</entityDetail>

一致するbindingTemplateにはアクセス可能で、関連するbusinessServiceには（ACLが原因で）アクセスできない場合、このようなbindingTemplateは、bindingTemplateの別のリストの結果に含まれます。アクセスできないbusinessEntityのアクセス可能なbusinessServiceにも同じ動作が適用されます。

データ構造  目次

Inquiry UI APIでは、次の構造が使用されます。

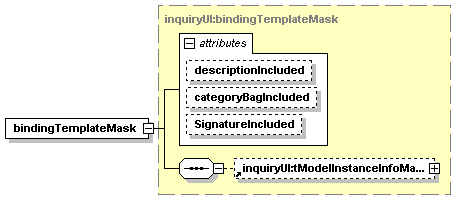

bindingTemplateMask  目次

表44 属性

属性必須
descriptionIncludedいいえ
categoryBagIncludedいいえ
SignatureIncludedいいえ

bindingTemplateMask構造では、outputFormatのバインディング・テンプレートのマスクが指定されます。オプションの属性によって、entityDetailに戻される要素が定義されます。

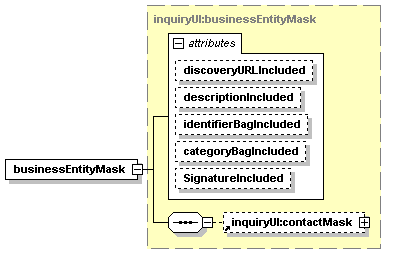

businessEntityMask  目次

表45 属性

属性必須
discoveryURLIncludedいいえ
descriptionIncludedいいえ
identifierBagIncludedいいえ
categoryBagIncludedいいえ
SignatureIncludedいいえ

businessEntityMask構造では、outputFormatのビジネス・エンティティのマスクが指定されます。この構造には、contactMaskも含まれています。オプションの属性によって、entityDetailに戻される要素が定義されます。

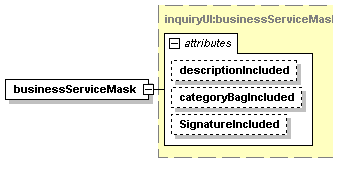

businessServiceMask  目次

表46 属性

属性必須
descriptionIncludedいいえ
categoryBagIncludedいいえ
SignatureIncludedいいえ

businessServiceMask構造では、outputFormatのビジネス・サービスのマスクが指定されます。オプションの属性によって、entityDetailに戻される要素が定義されます。

contactMask  目次

contactMask構造では、outputFormatのビジネス・エンティティ・マスクのサブマスクが指定されます。オプションの属性によって、entityDetailに戻される要素が定義されます。

表47 属性

属性必須
descriptionIncludedいいえ
phoneIncludedいいえ
emailIncludedいいえ
addressIncludedいいえ

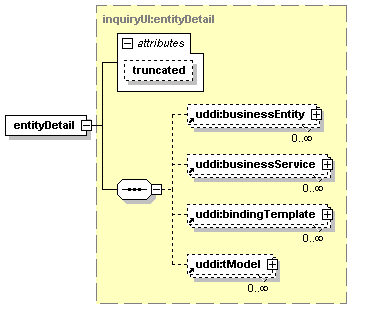

entityDetail  目次

entityDetail構造は、get_entityDetail操作によって戻されます。属性truncatedは、切り捨てられた結果リストを示します。

表48 属性

属性必須
uddi:truncatedいいえ

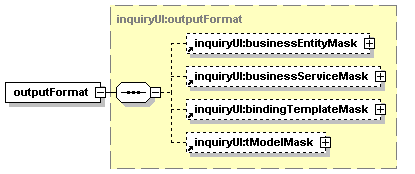

outputFormat  目次

outputFormatは戻されるデータのマスクです。戻された構造をプルーニングすることができます。出力形式は、次の引数によって定義されます。

引数  目次

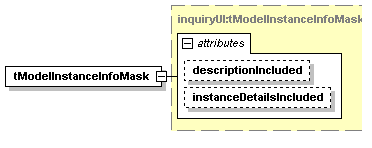

tModelInstanceInfoMask  目次

tModelInstanceInfoMask構造では、outputFormatのtModelインスタンス情報のマスクが指定されます。オプションの属性によって、entityDetailに戻される要素が定義されます。

表49 属性

属性必須
descriptionIncludedいいえ
instanceDetailsIncludedいいえ
tModelMask  目次

tModelMask構造では、outputFormatのtModelのマスクが指定されます。オプションの属性によって、entityDetailに戻される要素が定義されます。

表50 属性

属性必須
descriptionIncludedいいえ
overviewDocIncludedいいえ
identifierBagIncludedいいえ
categoryBagIncludedいいえ
SignatureIncludedいいえ
操作  目次

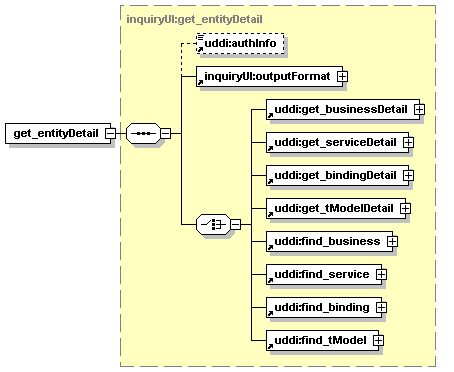

get_entityDetail  目次

この操作は、Inquiry UI APIの中心的な操作です。

引数  目次

  • uddi:authInfo: このオプションの引数は、認証トークンを含む要素です。

  • inquiryUI:outputFormat

  • uddi:get_businessDetail、uddi:get_bindingDetail、uddi:get_tModelDetail、uddi:find_business、uddi:find_service、uddi:find_binding、uddi:find_tModel: 標準のUDDI v3構造。

戻り値  目次

正常に完了すると、entityDetail構造が戻されます。

WSDL  目次

WSDL仕様は、ファイルinquiryUI.wsdlで確認できます。

APIエンドポイント  目次

Inquiry UI APIエンドポイントは、http://<ホスト名>:<ポート>/<コンテキスト>/uddi/inquiryUIで確認できます。

Java  目次

Java APIは、WSDLから直接生成されます。詳細は、「org.systinet.uddi.client.v3.ui.InquiryUIApi」を参照してください。
