Connexions du serveur

Cette section comporte des schémas physiques et logiques pour le serveur N1 System Manager. Ces schémas peuvent vous aider lors de la connexion du serveur N1 System Manager et des commutateurs associés.

Les schémas ci-dessous illustrent les connecteurs du panneau arrière des serveurs Sun Fire V40z et Sun Fire V20z. Sous chacun des schémas, vous trouverez la liste descriptive des différents connecteurs. Les schémas fournis considèrent que vous avez préalablement installé une carte NIC 10/100/1000 Mbit sur le serveur de gestion.

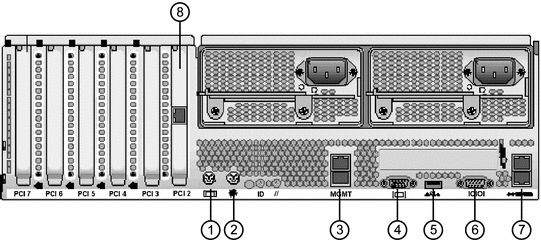

Figure 2–1 Connexions physiques du V40z

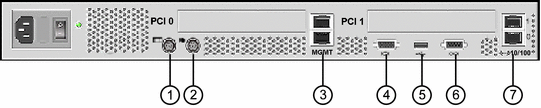

Figure 2–2 Connexions physiques du V20z

La liste ci-dessous décrit chacun des connecteurs disponibles sur les serveurs V40z et V20z. Bien que les backplanes soient physiquement différents, le nombre et les types de connecteurs sont identiques.

1. Connecteur Clavier

2. Connecteur Souris

3. Ports de gestion Ethernet 10/100

   • Port inférieur : SP0

   • Port supérieur : SP1

   Ces deux ports fournissent un accès au processeur de service des serveurs de déploiement. Pour les besoins du présent guide, on suppose l'établissement de connexion au port SP0 du processeur de service.

4. Écran

5. USB

6. RS232 série

7. Ports Ethernet 10/100/1000 Gbit

   • Port inférieur : ETH0

   • Port supérieur : ETH1

8. Port ETH2 PCI Ethernet 100/1000 Gbit du serveur de gestion

Vous pouvez utiliser aussi bien un serveur V40z ou qu'un V20z comme serveur de gestion. De même, il est possible d'utiliser ces deux types de serveurs comme serveurs de déploiement.

Les connexions aux commutateurs sont fonction du type de serveur utilisé comme serveur de gestion ou comme serveur de déploiement.
