V20z 管理サーバー、12 台の V40z プロビジョニング可能なサーバー、1 台のスイッチ

この構成例は、次の要素から構成されます。

• 完全に埋まった 42RU ラック

• デイジーチェーン接続ではない、スタートポロジの管理ネットワーク

• 1 台のローカルスイッチで管理ネットワークとプロビジョニングネットワークをサポート

• 社内ネットワークのスイッチでデータネットワークをサポート

• ラックに収められた管理サーバー

• スイッチコンソールアクセス用端末サーバーなし

管理サーバーのポート ETH2 は、プロビジョニング可能なサーバーのサービスプロセッサのポートへ、またこのポートからアクセスできるように設定する必要があります。

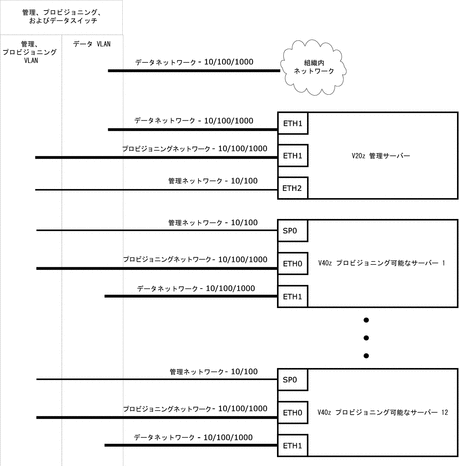

図 2–3 V20z 管理サーバー、12 台のプロビジョニング可能なサーバー、1 台のスイッチ
