I/O+ Boards
Figure G-8, Figure G-9, and Figure G-10 show the locations of the connectors on the I/O+ boards.

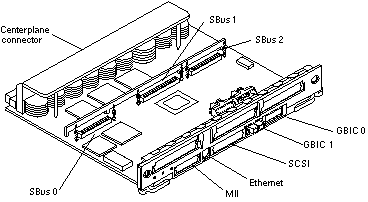

Figure G-8 SBus+ I/O Board Connector Locations
Figure G-9 Graphics+ I/O Board Connector Location
Figure G-10 PCI+ I/O Board Connector Location
Centerplane Connector
Information for the I/O+ boards centerplane is the same as for the CPU/Memory+ board centerplane. See "Centerplane Connector".
SBus Connectors
The SBus+ I/O board has three SBus connectors (SBus 0, 1, and 2). The Graphics+
I/O board has two (SBus 0 and 2). See Figure G-11, Figure G-12, and Figure G-13.
Figure G-11 I/O+ Board SBus 0 Connector Locations
Figure G-12 I/O+ Board SBus 1 Connector Location
Figure G-13 I/O+ Board SBus 2 Connector Locations
UPA Connector Location
The Graphics+ I/O board has one UPA connector.
Figure G-14 Graphics+ I/O Board UPA Connector Location
Ethernet Connector (TPE)
Figure G-15 I/O+ Board Ethernet Connector Locations
MII Connector
Figure G-16 I/O+ Board MII Connector Locations
GBIC Connectors
Figure G-17 I/O+ Board GBIC 0 Connector Locations
Figure G-18 I/O+ Board GBIC 1 Connector Locations
SCSI Connector
Figure G-19 I/O+ Board SCSI Connector Locations
PCI Connectors
Figure G-20 PCI 0 and 1 Connectors
