连接管理 (SP) 电缆

服务处理器模块 (SP) 提供用于系统管理的连接。这些连接包括用于 ILOM 的串行电缆和以太网电缆,以及用于主机控制台的串行电缆、视频电缆和 USB 电缆。SP 本身和连接到 SP 的多端口电缆都提供了连接器。

请参见下图。

后面板连接器
图例
1
在服务器的 Net MGT 端口和以后要将 SP 连接到的网络之间连接以太网电缆。NET MGT 端口 0 为建议的默认端口。
2
在 SER MGT 端口和终端设备或 PC 之间连接串行电缆。

可能需要适配器。服务器附带有 DB9 转 RJ45 串行端口适配器。

SER MGT 端口提供到 SP 的直接串行连接。可以用其来搜索 SP 的 IP 地址,并根据需要进行配置。DHCP 为默认设置,但是您也可以将其配置为使用静态 IP 地址。知道 SP 的 IP 地址后,可以使用 web 浏览器或 SSH 连接通过 NET MGT 端口与 SP 进行通信。或者,您可以继续使用串行端口与 SP 命令行界面 (command line interface, CLI) 进行通信。

有关详细信息,请参阅 Oracle Integrated Lights Out Manager (ILOM) 3.0 文档。

将多端口电缆连接到 KVM 连接器。该电缆为串行控制台、视频控制台和 USB 提供连接器。
3
将电源电缆连接到电源。
4
EM 插槽-请参见为 NEM 和 PCIe EM 布线
5
NEM 插槽-请参见为 NEM 和 PCIe EM 布线
多端口电缆的图片
图例
1
视频控制台
2
串行控制台
3
USB(2 个连接器)

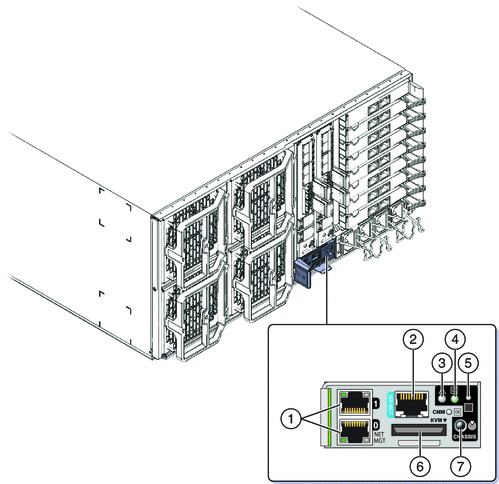

SP 连接器
SP(带编号)的图片
图例
1
网络管理端口 0 和 1
2
串行管理
3
故障 LED 指示灯
4
电源/正常 LED 指示灯
5
温度 LED 指示灯
6
多端口电缆连接器
7
定位按钮/LED 指示灯
