机架装配套件

机架装配套件附带以下硬件:

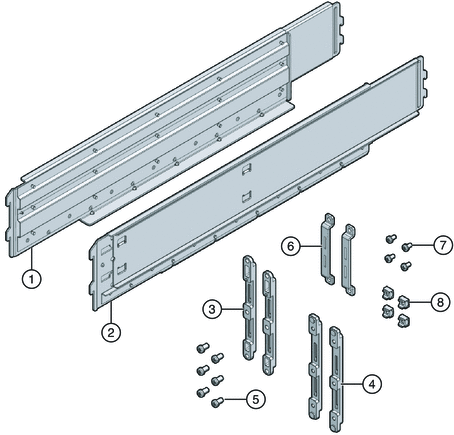

机架装配工具包部件展示
图例
1、2
左 (1) 和右 (2) 搁梁
将前后装配托架安装在机架上后,搁梁即可就位。搁梁上的挡片勾入托架的销中。

搁梁将展开以匹配机架的深度。

它们不同于滑轨。服务器一旦装入机箱,便不再移动。

3、4
前装配托架(2 对)
这些托架连接在机架上,支撑着搁梁。

有两种类型的前装配托架,一种适用于圆孔机架 (3),另一种适用于方孔机架 (4)。请使用适合您机架的托架。

5 和 7
各种 M6 和 10-32 螺钉
Oracle 提供了额外的螺钉以支持各种配置。完成安装后,可丢弃或回收未使用的硬件。
6
后装配托架(1 对)
这些托架连接在机架上,支撑着搁梁。
8
M6 卡式螺母
用于使后装配托架适应方孔机架的后部。
