如何将机架装配硬件安装到机架中

机架装配硬件包括前后装配托架以及卡式螺母、螺钉及搁梁。


注意

注意 - 配置齐全的服务器重约 180 磅(100 千克)。为了减少严重人身伤害或设备受损的风险,应使用机械式升降装置将服务器安装到机架中。如果没有升降装置,请按照如何移除组件以减轻重量中所述移除组件。这样可将服务器的重量减轻至 80 磅(45 千克)。

始终按从下到上的顺序将设备装入机架,以防设备因头重脚轻而倾倒。安装用于防止机架倾斜的护杆,以防机架在设备安装期间倾斜。


  1. 确认机架中具有 5RU 空间。
  2. 选择两个适合您机架的前装配托架。

    服务器附带两套前装配托架,一套 (1) 适用于圆孔机架,另一套 (2) 适用于方孔机架。请选择适合您机架的托架。

  3. 将前托架连接到机架。

    确保已正确定向托架,箭头朝上。

    请选择适合您机架的螺钉。

    • 对于方孔机架,请在每一侧使用一颗 M6 螺钉。

    • 对于螺纹圆孔机架,请在每一侧使用三颗 M6 螺钉或三颗 10-32 螺钉。

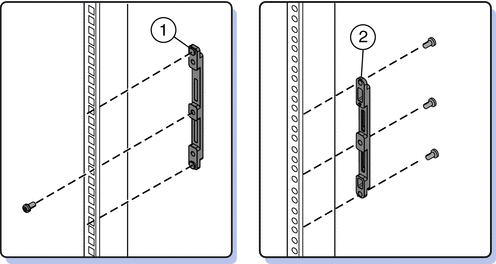

    下图显示了连接到方孔机架 (1) 和圆孔机架 (2) 的前托架。


    连接到机架的前托架

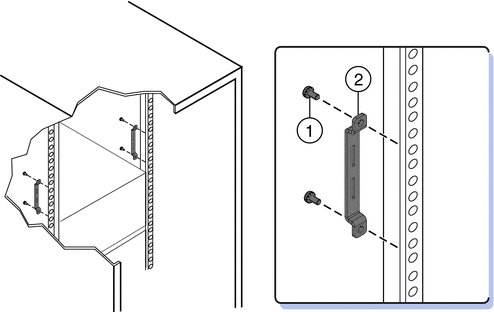

  4. 如果机架有圆孔,请使用螺钉 (1) 将两个后装配托架 (2) 固定到机架上。

    如果机架有方孔,请跳过此步骤。


    圆孔(螺纹)机架中的后装配托架。

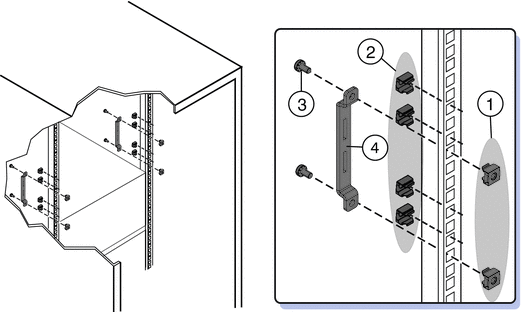

  5. 如果机架有方孔:
    1. 在机架的孔中插入用于后装配托架的卡式螺母 (1)。
    2. 如果要安装装运托架,请在机架后部的孔中插入用于装运托架 (2) 的卡式螺母。

      请注意用于装运托架的卡式螺母的安装方向。

      • 它们应朝向机架外侧,与用于装配托架的卡式螺母方向相反。

      • 它们位于用于装配托架的卡式螺母上方的第一个和第三个孔中。


      注 - 如果要安装装运托架以便在机架中装运系统,且您的系统具有方孔机架,则必须在安装后装配托架之前在机架上安装用于装运托架的后卡式螺母。后装配托架安装就位后,您无法添加用于后装运托架的卡式螺母。有关安装装运托架的说明,请参见移除和安装装运托架


    3. 使用两颗螺钉 (3) 将每个后托架 (4) 固定到机架上。

    方孔(螺纹)机架中的后托架和卡式螺母。

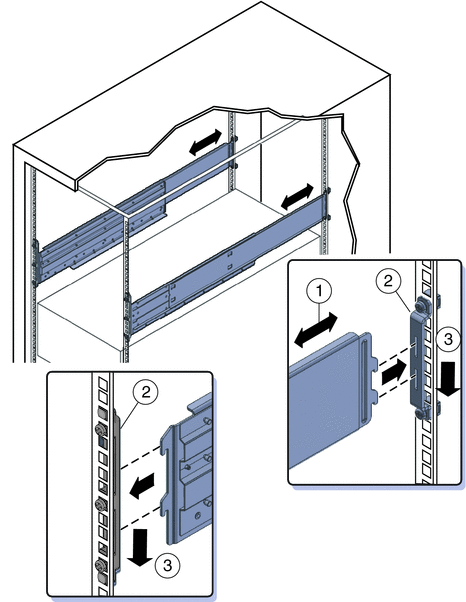

  6. 将搁梁放置到机架中。

    展开搁梁 (1) 以适合机架,然后滑入装配托架 (2) 上的插槽并卡入到位 (3)。

    请确保搁梁的方向正确,搁板朝里,间隙朝向机架前部。


    将搁梁连接到托架
接下来的操作

如何将服务器插入机架
