如何安装装运托架

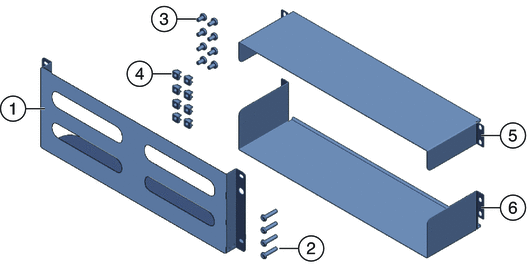

装运托架套件包含以下部件:

装运托架套件所含物品。
图例
1
前装运托架
2、3
两套螺钉(M6 和 10-32)。每一套都包含四颗用于前装运托架 (2) 的螺钉和八颗用于后装运托架(5 和 6)的螺钉。
4
八颗用于方孔机架中后装运托架的 M6 卡式螺母
5
顶部的后装运托架
6
底部的后装运托架

注 - 装运托架套件与机架装配套件装在同一个包装箱中。请参见机架装配套件和装运托架套件的位置以了解详细信息。


  1. 移除将服务器前部固定到机架上的四颗(短)螺钉。
  2. 使用服务器下面的支撑挡片,将前托架 (1) 插入服务器前部。
  3. 前装运托架包含八个螺纹孔,用于填充未使用的螺钉(四颗 M6 和四颗 10-32)。移除与机架上的螺纹匹配的长螺钉。
  4. 使用四颗长螺钉(M6 或 10–32)(1) 将装运托架 (2) 固定到服务器前部。
    前装运托架和螺钉。
  5. 将短螺钉插入装运托架上的四个空填充孔中。

    移除装运托架时,这些螺钉将填充在此处供您使用。

  6. 如果您正在方孔机架中安装装运托架,请进行检查以确保卡式螺母已安装在后部。

    请注意用于装运托架的卡式螺母的方向和位置。

    • 每一侧都有四颗卡式螺母(共八颗)。

    • 它们安装在机架的里面,面向外部。这与用于搁板装配托架的卡式螺母方向相反。

    • 对于每颗搁板托架卡式螺母,必须存在两颗装运托架卡式螺母;一颗位于搁板托架卡式螺母上方的第一个孔中,另一颗位于搁板托架卡式螺母上方的第三个孔中。

    如果卡式螺母不在应在的位置,必须执行以下操作:

    1. 按照从机架中移除服务器中所述将服务器和装配硬件从机架移除。
    2. 重新安装装配托架和服务器,然后在安装后装配托架时安装后装运托架卡式螺母。此操作包含在机架装配过程中。

      请参见如何将机架装配硬件安装到机架中

  7. 在服务器后部上方插入后顶部托架 (1),侧面板朝下。

    请使用四颗螺钉 (2) 将其固定到机架 (4)。

  8. 在服务器后部下方插入后底部托架 (3),侧面板朝上。

    请使用四颗螺钉 (4) 将其固定到机架。


    后装运托架
