如何移除装运托架

装运托架套件包含前托架、后底部托架、后顶部托架、用于将这些部件连接到机架的螺钉以及用于方孔机架上后托架的卡式螺母。这些部件会出现在如何安装装运托架中。

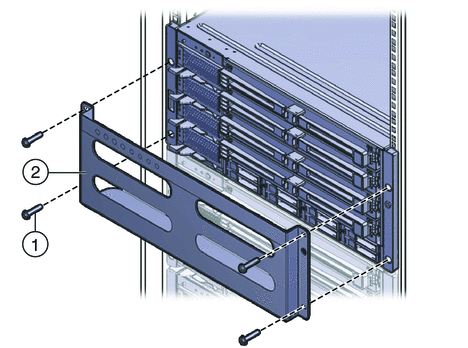

  1. 移除将前托架 (2) 固定到服务器前部的四颗螺钉 (1),然后移除前托架。
    前装运托架和螺钉。
  2. 前装运托架包含八个螺纹孔,用于填充未使用的螺钉(四颗 M6 和四颗 10-32)。移除与机架上的螺纹匹配的螺钉,并使用这些螺钉将服务器固定在机架上。

    装运托架前部可能填充有两套螺钉。请使用适合您机架螺纹的那套螺钉。

  3. 将您在步骤 1 中移除的长螺钉拧到装运托架上的四个空孔中。

    它们将填充在孔中,以供重新安装装运托架之需。

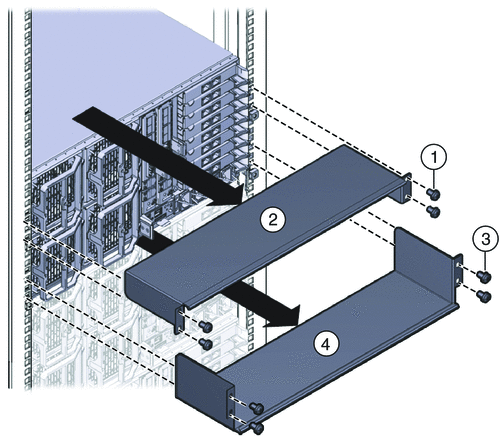

  4. 移除将后顶部托架 (2) 固定到服务器后部的四颗螺钉 (1),然后移除后顶部托架。
  5. 移除将后底部托架 (4) 固定在服务器后部下方的四颗螺钉 (3),然后移除后底部托架。
    移除后装运托架
