如何移除组件以减轻重量

本过程介绍了如何从服务器中移除组件,以便两个人能够将服务器抬放到机架中。如果要使用机械式升降装置,则不需要执行本过程。

开始之前

注意

注意 - 电路板和硬盘驱动器包含对静电极其敏感的电子组件。衣服或工作环境产生的一般静电量便可以破坏这些设备上的组件。请不要在没有采取预防静电措施的情况下触摸组件,尤其是连接器边缘。有关更多信息,请参阅《Sun Fire X4800 Server Service Manual》中的"Antistatic Precautions and Procedures"



注 - 本过程假设服务器电源已关闭,且所有电缆都已断开。


  1. 将 CPU 模块从机箱前部移除。

    机箱包含四个 CPU 模块插槽,每个插槽内都必须有一个 CPU 模块或填充面板。


    注 - 由于填充面板重量较轻,因此不需要移除。



    CPU 模块和前面板的图片

    注意

    注意 - 为了防止系统故障,必须将 CPU 模块插槽装回原始位置。将 CPU 模块从机箱中移除之前,请仔细标记 CPU 模块插槽位置。

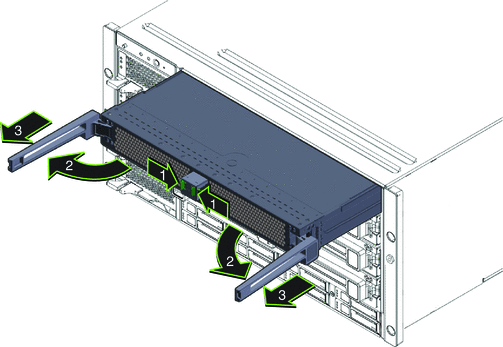

    对于每个 CPU 模块:

    1. 捏住绿色卡舌以释放弹出装置 (1)。
    2. 拉出两个弹出装置以释放模块 (2)。

      注意

      注意 - 模块从机箱露出一半时,请合上弹出装置并抓住模块。不要使用弹出装置处理模块。


    3. 将模块缓缓向前滑动,直到脱离机箱 (3)。

      注意

      注意 - CPU 模块很重。请使用双手。


    4. 将 CPU 模块放在防静电垫上。
  2. 将四个电源从机箱前部移除。
    1. 捏住手柄以释放弹出杆 (1)。
    2. 拉动弹出杆 (2) 以释放电源。
    3. 将电源滑出机箱 (3)。

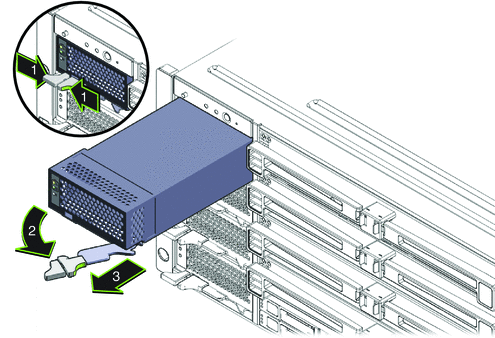

    卸下电源
  3. 将 PCIe Express 模块从机箱后部移除。

    移动机箱时,可将上支架当作把手。

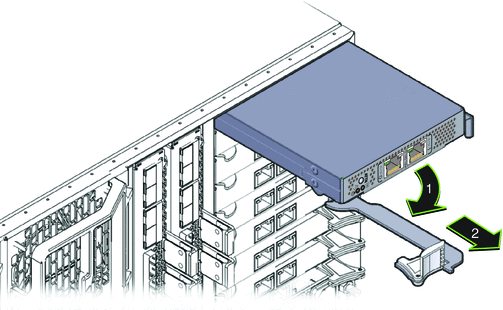

    PCIe EM 和前面板的图片
    1. 旋转弹出杆 (1) 以释放模块。
    2. 将模块滑出机箱 (2)。
  4. 如果需要,请移除左上方的风扇模块 (FM2)。

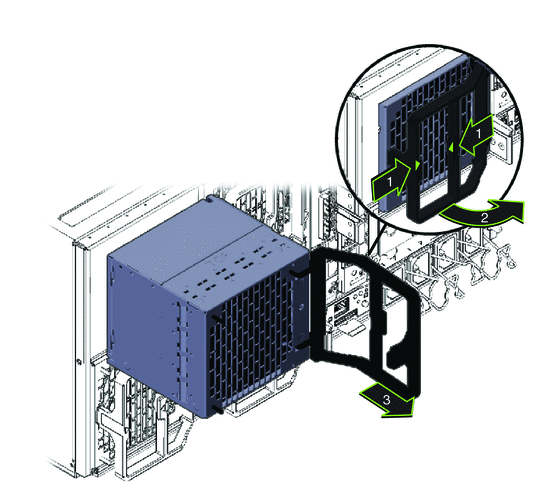

    挤压夹子 (1) 以释放风扇模块 (2),然后将其拉出机箱 (3)。

    移动机箱时,可将凹槽当作把手。


    风扇模块移除
  5. 将服务器安装到机架中后,可倒退这些步骤以重装服务器。
