Sun ONE Application Server 관리자 설명서

6장
Sun ONE Application Server 모니터링

이 장에서는 Sun ONE Application Server에서 사용할 수 있는 모니터링 및 SNMP (Simple Network Management Protocol) 기능을 설명합니다.

이 장은 다음 내용으로 구성되어 있습니다.

Sun ONE Application Server 모니터링 정보

사용자는 시스템의 전략적 데이터 포인트에서 작업 통계를 수집하여 Sun ONE Application Server를 모니터할 수 있습니다. 수집한 통계 자료를 통해 서버에서 얼마나 많은 요청을 처리하고 있으며 그러한 요청을 얼마나 잘 처리하고 있는지 알 수 있습니다. 각 가상 서버에 대한 통계와 전체 응용 프로그램 서버 인스턴스에 대한 통계를 볼 수 있습니다. asadmin 유틸리티나 SNMP 중 하나를 사용하여 Sun ONE Application Server를 모니터할 수 있습니다.

이 절에서는 다음 항목에 대해 설명합니다.

통계

HTTP 서버를 비롯한 대부분의 Sun ONE Application Server 응용 프로그램 구성 요소와 하위 시스템에 대해서는 통계 수집이 항상 활성화되어 있기 때문에 별도의 기능을 활성화할 필요가 없습니다. 하지만 특정 하위 시스템에 대한 모니터링이 활성화되거나 관련 기능이 활성화되어 있을 때만 수집되는 통계도 있습니다. 이러한 통계에는 다음과 같은 데이터 포인트가 있습니다.

"응용 프로그램 구성 요소 및 하위 시스템 모니터링"에 설명된 것처럼 관리 인터페이스에서 응용 프로그램 하위 시스템 또는 구성 요소에 대한 모니터링을 활성화할 수 있습니다.

서버 모니터에서 서버가 많은 양의 요청을 처리 중이라고 보고하는 경우에는 서버 구성이나 시스템의 네트워크 커널을 조정해야 할 수 있습니다. 서버 구성 조정에 대한 자세한 내용은 Sun ONE Application Server Performance Tuning and Sizing Guide를 참조하십시오.

SNMP

Sun ONE Application Server는 SNMP (Simple Network Management Protocol)를 사용하여 정보 수집 도구를 통해 네트워크 관리 정보를 제공합니다. SNMP는 네트워크에서 관리 및 모니터링 정보를 교환하는 데 사용하는 프로토콜입니다. SNMP를 사용하여 에이전트라는 프로그램으로 네트워크상의 여러 장치(허브, 라우터, 브리지 등)를 모니터합니다. 다른 프로그램에서는 에이전트로부터 데이터를 수집합니다. 모니터링 작업으로 만들어진 데이터베이스를 관리 정보 베이스(MIB)라고 합니다. 이 데이터는 네트워크상의 모든 장치가 제대로 작동하는지 확인하는데 사용됩니다.

SNMP를 사용하면 HTTP 서버만 모니터할 수 있지만 명령줄 인터페이스(CLI)를 사용하면 모든 구성 요소와 시스템을 모니터할 수 있습니다.

SNMP에 대한 자세한 내용은 "SNMP 정보" 및 "SNMP 설정"을 참조하십시오.

HTTP 서버 모니터링

HTTP 서버 모니터링은 기본적으로 활성화되어 있으므로 특별히 활성화할 필요가 없습니다. HTTP 서버 모니터링은 XML 파일을 기반으로 이루어지며 모니터할 수 있는 세 가지 속성의 집합으로서 asadmin 명령을 사용하여 액세스합니다. 이 XML 파일의 요소, 하위 요소 및 속성은 "모니터할 수 있는 HTTP 서버 요소" 및 "모니터할 수 있는 HTTP 서버 속성"을 참조하십시오.

주

SNMP를 사용하면 HTTP 서버 통계만 수집할 수 있습니다. HTTP 서버를 비롯한 Sun ONE Application Server의 모든 하위 시스템에 대한 통계는 명령줄 인터페이스를 사용하여 수집할 수 있습니다.

asadmin 사용에 대한 자세한 내용은 "명령줄 인터페이스 사용"을 참조하십시오.

응용 프로그램 구성 요소 및 하위 시스템 모니터링

Sun ONE Application Server의 일부 하위 시스템 또는 구성 요소는 관련 통계가 항상 수집되기 때문에 모니터링을 활성화할 필요가 없습니다. 예를 들어, 컨테이너와 같은 응용 프로그램 구성 요소에 대한 모니터링은 활성화하거나 비활성화할 수 있습니다. 모니터링을 활성화하면 항상 수집되는 통계 외에 모든 EJB 메소드에 대한 통계가 추가로 수집됩니다. JDBC 연결 풀에 대한 모니터링은 항상 활성화되어 있습니다. 연결 풀은 처음 액세스할 때 초기화되며 그 후에는 언제든지 관련 통계를 모니터할 수 있습니다.

모니터할 수 있는 전체 데이터 포인트 목록은 "모니터할 수 있는 속성 이름"을 참조하십시오.

관리 인터페이스나 명령줄 인터페이스(CLI)에서 선택한 응용 프로그램 구성 요소와 하위 시스템에 대한 모니터링을 활성화할 수 있습니다. 예를 들어, CLI에서 EJB 컨테이너에 대한 모니터링을 활성화하려면 단말기 창에서 다음 명령을 입력합니다.

여기서 server1은 인스턴스 이름입니다.

컨테이너 노드 아래에 있는 관리 인터페이스에서 같은 기능에 액세스할 수 있습니다.

이 절에서는 다음 항목에 대해 설명합니다.

컨테이너 하위 시스템 모니터링

EJB 컨테이너의 경우 모니터링이 활성화되어 있으면 모든 Entity Bean, Stateless Session Bean을 위한 메소드와 관련된 통계가 수집됩니다. 수집되는 통계 자료는 다음과 같습니다.

그 외의 컨테이너 하위 시스템에 대한 모든 통계는 항상 수집됩니다. 모니터된 데이터 포인트 중 일부는 다음과 관련된 통계를 포함합니다.

ORB 서비스 모니터링

ORB 서비스의 경우 모니터된 데이터 포인트에는 ORB 연결 및 ORB 스레드 풀에 대해 수집된 통계가 포함됩니다. ORB 통계는 항상 수집되므로 ORB 서비스에 대한 모니터링을 활성화할 필요가 없습니다.

트랜잭션 서비스 모니터링

JTS (Java Transaction Service) 서비스의 경우 모니터된 데이터 포인트에는 다음 통계가 포함됩니다.

자세한 내용은 "CLI를 사용한 트랜잭션 서비스 관리"를 참조하십시오.

서비스 품질(QOS)

서비스 품질(QOS)은 서버 인스턴스 가상 서버 클래스 또는 가상 서버에 대해 설정한 성능 제한입니다. 예를 들어, 인터넷 서비스 공급자(ISP)는 제공되는 대역폭에 따라 가상 서버 요금을 다르게 책정할 수 있습니다. 대역폭의 양과 연결의 수를 제한할 수 있습니다.

Sun ONE Application Server에서 제공하는 서비스 품질(QOS) 정보는 다음 항목과 관련하여 런타임 동안 서버 효율성을 결정하는 데 사용됩니다.

자세한 내용은 "CLI를 사용한 트랜잭션 서비스 관리"를 참조하십시오.

CLI를 사용한 모니터링 데이터 추출

명령줄 인터페이스(CLI)에서 asadmin 명령을 list 및 get 명령과 함께 사용하여 모니터된 데이터를 추출할 수 있습니다.

주

set 명령은 "CLI를 사용한 트랜잭션 서비스 관리"에 설명된 대로 트랜잭션 서비스에 대한 모니터링을 설정하는 데만 사용됩니다.

이 절에서는 다음 항목에 대해 설명합니다.

list --monitor 명령

list 명령은 지정된 서버 인스턴스 이름에 대해 현재 모니터되고 있는 응용 프로그램 구성 요소 및 하위 시스템에 대한 정보를 제공합니다. 이 명령을 사용하여 서버 인스턴스에 대해 모니터할 수 있는 구성 요소와 하위 구성 요소를 볼 수 있습니다.

예

asadmin>list --monitor server1

위의 명령은 다음과 같이 모니터링이 활성화되어 있는 응용 프로그램 구성 요소 및 하위 시스템 목록을 반환합니다.

iiop-service
transaction-service
application.converter
application.myApp
http-server

지정된 서버 인스턴스에서 현재 모니터되는 응용 프로그램을 나열할 수도 있습니다. 이 목록은 응용 프로그램에서 get 명령을 사용하여 특정 모니터링 통계를 얻으려고 할 때 유용할 수 있습니다.

예

asadmin> list --monitor server1.application

위 명령은 다음을 반환합니다.

converter
myApp

보다 많은 예는 "Petstore 예"를 참조하십시오.

get --monitor 명령

이 명령은 다음과 같은 모니터된 정보를 검색합니다.

특정 구성 요소나 하위 시스템에 존재하지 않는 속성을 요청한 경우에는 오류가 반환됩니다. 마찬가지로 구성 요소나 하위 시스템에 대해 활성화되어 있지 않은 특정 속성을 요청한 경우에도 오류가 반환됩니다.

get 명령 사용에 대한 자세한 내용은 "CLI 이름 매핑"을 참조하십시오.

예 1

하위 시스템에서 특정 속성에 대한 모든 속성을 검색하려는 경우

asadmin> get --monitor server1.iiop-service.orb.system.orb-connection.*

total-inbound-connections=1
total-outbound-connections=1

예 2

J2EE 응용 프로그램에서 모든 속성을 검색하려는 경우

asadmin> get --monitor server1.application.converter.*

Attribute name(s) not found.

J2EE 응용 프로그램 수준에 모니터할 수 있는 속성이 없기 때문에 이 명령은 실패합니다.

예 3

하위 시스템에서 특정 속성을 검색하려는 경우

asadmin> get --monitor server1.transaction-service.inflight-tx

Attribute name = inflight-tx Value = No active transaction found.

예 4

하위 시스템 속성 내에서 알 수 없는 속성을 가져오려는 경우

asadmin> get --monitor server1.iiop-service.orb.system.orb-connection.bad-name

Could not get the attribute

Execution failed for the command: get --monitor server1.iiop-service.orb-connection.bad-name

CLI 이름 매핑

Sun ONE Application Server는 트리 구조를 사용하여 모니터할 수 있는 객체를 추적합니다. 트리의 모든 노드에는 이름과 유형이 있습니다. 싱글톤 유형인 경우 모든 부모 노드 아래에는 해당 유형의 단일 노드만 존재합니다. 이 트리의 노드 유형에 대한 자세한 내용은 "모니터할 수 있는 객체 유형"을 참조하십시오.

트리의 루트 객체는 Sun ONE Application Server 인스턴스 이름으로 표시됩니다. 예를 들어 server1이라는 이름의 인스턴스에 대한 루트 모니터링 객체는 다음 이름을 사용합니다.

모든 자식 객체는 점(.) 문자를 분리자로 사용하여 표시됩니다. 자식 노드가 싱글톤 유형인 경우에는 그 객체를 나타내는 데 모니터링 객체 유형만 필요하고 그렇지 않은 경우에는 type.name 형태의 이름이 필요합니다.

예를 들어, http-server는 유효한 모니터링 가능 객체 유형 중 하나이며 싱글톤입니다. server1 인스턴스의 http-server를 나타내는 단독 자식 노드를 표시하려면 다음 이름을 사용합니다.

다른 예를 들어보면, application은 유효한 모니터링 가능 객체 유형이며 싱글톤이 아닙니다. Petstore 응용 프로그램을 나타내는데 싱글톤이 아닌 자식 노드를 표시하려면 다음 이름을 사용합니다.

CLI 이름을 사용하여 모니터할 수 있는 객체의 특정 속성을 나타낼 수 있습니다. 예를 들어, http-server는 모니터할 수 있는 summary라는 속성을 가집니다. 다음 이름은 summary 속성을 나타냅니다.

모니터링 객체에 의해 노출된 속성 이름을 지정할 때 고정된 규칙이 있는 것은 아닙니다.

사용자는 CLI 사용에 유효한 이름을 알지 못합니다. list 명령을 사용하여 모니터할 수 있는 객체를 검사하는 한편 get 명령을 와일드카드 매개 변수와 함께 사용하여 모니터할 수 있는 객체의 모든 사용 가능한 속성을 검사할 수 있습니다.

다음 예는 몇 가지 클라이언트 이름 매핑 시나리오를 보여줍니다.

Petstore 예

사용자가 server1이라는 이름의 Sun ONE Application Server 인스턴스에 배포된 Petstore 응용 프로그램에서 메소드가 호출된 횟수를 검사하려고 합니다. list 명령과 get 명령을 조합하여 메소드에 대한 원하는 통계에 액세스합니다.

  1. CLI를 다중 모드로 호출합니다.
  2. 다음과 같이 몇 가지 유용한 환경 변수를 설정하여 모든 명령에 일일이 입력하지 않도록 합니다.

    3. asadmin>export AS_ADMIN_USER=admin AS_ADMIN_PASSWORD=admin123

    asadmin>export AS_ADMIN_HOST=localhost AS_ADMIN_PORT=4848

  3. server1 인스턴스에 대해 모니터할 수 있는 구성 요소를 나열합니다.

    4. asadmin>list --monitor server1

    출력 결과는 다음과 같습니다.
    iiop-service
    transaction-service
    application.CometEJB
    application.ConverterApp
    application.petstore
    http-server
    resources

    모니터할 수 있는 구성 요소 목록에는 iiop-service, http-server, transaction-service, resources 및 배포 및 활성화된 모든 응용 프로그램이 포함됩니다.

  4. Petstore 응용 프로그램의 모니터할 수 있는 하위 구성 요소를 나열합니다(--monitor 대신 -m을 사용할 수 있습니다).

    5. asadmin>list -m server1.application.petstore

    출력 결과는 다음과 같습니다.
    ejb-module.signon-ejb_jar
    ejb-module.catalog-ejb_jar
    ejb-module.uidgen-ejb_jar
    ejb-module.customer-ejb_jar
    ejb-module.petstore-ejb_jar
    ejb-module.AsyncSenderJAR_jar
    ejb-module.cart-ejb_jar

  5. Petstore 응용 프로그램의 sigon-ejb_jar EJB 모듈에 있는 모니터할 수 있는 하위 구성 요소를 나열합니다.

    6. asadmin>list -m server1.application.petstore.ejb-module.signon-ejb_jar

    출력 결과는 다음과 같습니다.
    entity-bean.UserEJB
    stateless-session-bean.SignOnEJB

  6. Petstore 응용 프로그램의 sigon-ejb_jar EJB 모듈에 대한 UserEJB Entity Bean에서 모니터할 수 있는 하위 구성 요소를 나열합니다.

    7. asadmin>list -m server1.application.petstore.ejb-module.signon-ejb_jar.entity-bean.UserEJB

    출력 결과는 다음과 같습니다.
    bean-method.create0
    bean-method.findByPrimaryKey1
    bean-method.remove2
    bean-method.getUserName3
    bean-method.setPassword4
    bean-method.getPassword5
    bean-method.matchPassword6
    bean-method.remove7
    bean-method.isIdentical8
    bean-method.getEJBLocalHome9
    bean-method.getPrimaryKey10
    bean-pool
    bean-cache

  7. Petstore 응용 프로그램의 sigon-ejb_jar EJB 모듈에 있는 UserEJB Entity Bean에 대한 getUserName3 메소드에서 모니터할 수 있는 하위 구성 요소를 나열합니다.

    8. asadmin>list -m server1.application.petstore.ejb-module.signon-ejb_jar.entity-bean.UserEJB.bean-method.getUserName3

    출력 결과는 다음과 같습니다.

    No monitorable entities for element
    server1.application.petstore.ejb-module.signon-ejb_jar.entity-bean.UserEJB.bean-method.getUserName3

  8. 메소드에 대해 모니터할 수 있는 하위 구성 요소가 없습니다. getUserName3 메소드에 대해 모니터할 수 있는 모든 통계를 가져옵니다.

    9. asadmin>get -m server1.application.petstore.ejb-module. signon-ejb_jar.entity-bean.UserEJB.bean-method.getUserName3.*
    method-name = public abstract java.lang.String com.sun.j2ee.blueprints.signon.user.ejb.UserLocal.getUserName()
    total-num-errors = 0
    total-num-success = 2
    execution-time-millis = 1
    total-num-calls = 2

  9. 실행 시간과 같은 특정 통계도 가져올 수 있습니다.

    10. asadmin>get -m server1.application.petstore.ejb-module. signon-ejb_jar.entity-bean.UserEJB.bean-method.getUserName3.execution-time-millis
    execution-time-millis = 1

모니터할 수 있는 객체 유형

모니터링에 사용되는 객체 트리는 여러 개의 노드를 포함하고 있습니다. 노드는 객체 트리의 특정 항목으로 고유한 유형, 이름 및 부모 노드에 의해 식별됩니다. 일부 노드 유형은 하나의 부모 노드 아래에 해당 유형의 노드가 하나만 존재할 수 있는 싱글톤입니다. 싱글톤 노드에는 상응하는 이름이 없습니다.

싱글톤이 아닌 유형 노드에는 이름이 필요합니다. 인스턴스 이름 열에서는 가능한 이름 공간에 대해 설명합니다.

다음 표에서는 여러 노드 유형 사이에 사용 가능한 부모-자식 관계 및 일부 노드 유형의 이름 공간에 관한 트리 구조를 설명합니다.

표 6-1 모니터링 객체 유형

노드 유형

싱글톤?

잎?

자식 노드 유형

인스턴스 이름

root

예

아니요

http-server iiop-service
자원
transaction-service application standalone-ejb-module



http-server

예

아니요

virtual-server
process



virtual-server

예

예





process

예

예





iiop-service

예

예

orb



orb

아니요

아니요

orb-connection orb-thread-pool

system은 시스템 ORB에 예약되어 있습니다. 모든 사용자 ORB는 TCP 종점에서 파생된 이름을 얻습니다.

orb-connection

예

예





orb-thread-pool

예

예





resources

예

아니요

jdbc-connection-pool



jdbc-connection-pool

아니요

예



해당 이름은 연결 풀을 만드는 동안 사용자가 지정한 이름과 같습니다.

transaction-service

예

예





application

아니요

아니요

ejb-module

server.xml에 등록된 응용 프로그램의 이름

ejb-module

아니요

아니요

stateless-session-bean stateful-session-bean entity-bean message-driven-bean

EJB 모듈의 이름. EJB JAR 이름에서 파생됩니다.

standalone-ejb-module

아니요

아니요

stateless-session-bean stateful-session-bean entity-bean message-driven-bean

server.xml에 등록된
독립 실행형 EJB 모듈의 이름

stateless-session-bean

아니요

아니요

bean-pool
bean-method

배포 설명자의 Bean 이름

stateful-session-bean

아니요

아니요

bean-cache
bean-method

배포 설명자의 Bean 이름

entity-bean

아니요

아니요

bean-cache
bean-pool
bean-method

배포 설명자의 Bean 이름

message-driven-bean

아니요

아니요

bean-pool
bean-method

배포 설명자의 Bean 이름

bean-pool

예

예





bean-cache

예

예





bean-method

아니요

예



Message-driven Bean의 onMessage 메소드 이름 뒤에 다른 Enterprise Bean 메소드의 숫자 접미어를 붙입니다. 접미어는 오버로드된 메소드를 명확히 하기 위해 필요합니다.

모니터할 수 있는 속성 이름

모든 모니터할 수 있는 객체가 모니터할 수 있는 속성을 표시할 필요는 없습니다. 일부 객체는 다른 객체를 그룹화하는 데만 사용됩니다. Sun ONE Application Server의 경우 http-server 노드 외에는 트리의 잎 노드만 속성을 가집니다. http-server 노드 유형은 자식 노드와 속성을 가집니다. 다음 표는 여러 노드에 대해 모니터할 수 있는 속성 이름의 목록입니다.

표 6-2 http-server

속성 이름

데이터 유형

설명

summary

문자열(서식 지정됨)

HTTP server 요약. 가상 서버 및 프로세스 포함

주: 서식이 지정된 문자열로 표시되는 데이터에 대한 자세한 내용은 "모니터할 수 있는 HTTP 서버 객체"를 참조하십시오.

표 6-3 virtual-server

속성 이름

데이터 유형

설명

<vs-id>

문자열(서식 지정됨)

가상 서버 정보. 모든 응용 프로그램 서버 인스턴스에 대해 한 개 이상의 가상 서버가 있을 수 있습니다. 가상 서버 아이디 목록은 http-server의 summary 속성에서 얻을 수 있습니다. server1.http-server.virtual-server.<vs-id> 형태의 get 명령 매개 변수를 사용하여 특정 가상 서버에 대한 통계를 조회할 수 있습니다. server1.http-server.virtual-server.* 형태의 get 명령 매개 변수를 사용하여 모든 가상 서버에 대한 통계를 조회할 수 있습니다.

주: 서식이 지정된 문자열로 표시되는 데이터에 대한 자세한 내용은 "모니터할 수 있는 HTTP 서버 객체"를 참조하십시오.

표 6-4 process

속성 이름

데이터 유형

설명

<pid>

문자열(서식 지정됨)

프로세스 정보. 모든 응용 프로그램 서버 인스턴스에는 하나의 프로세스가 있습니다. 프로세스 아이디는 http-server의 summary 속성에서 얻을 수 있습니다. 프로세스에 대한 통계는 get 명령에 server1.http-server.process.<pid> 형태의 매개 변수를 사용하여 얻을 수 있습니다.

주: 서식이 지정된 문자열로 표시되는 데이터에 대한 자세한 내용은 "모니터할 수 있는 HTTP 서버 객체"를 참조하십시오.

표 6-5 orb-connection

속성 이름

데이터 유형

설명

total-inbound-connections

정수

ORB로의 총 인바운드 연결 수

total-outbound-connections

정수

ORB로부터의 총 아웃바운드 연결 수

표 6-6 orb-thread-pool

속성 이름

데이터 유형

설명

thread-pool-size

정수

ORB 스레드 풀의 총 스레드 수

waiting-thread-count

정수

도착할 작업을 대기 중인 스레드 풀의 스레드 수

표 6-7 jdbc-connection-pool

속성 이름

데이터 유형

설명

total-threads-waiting

정수

JDBC 연결을 대기하는 총 스레드 수

total-outbound-connections

정수

총 JDBC 연결 검증 실패 수

total-connections-timed-out

정수

시간이 초과된 총 연결 요청 수

표 6-8 transaction-service

속성 이름

데이터 유형

설명

total-tx-completed

정수

완료된 총 트랜잭션 수

total-tx-rolled-back

정수

롤백된 총 트랜잭션 수

total-tx-inflight

정수

총 inflight(활성) 트랜잭션 수

isFrozen

문자열

트랜잭션 시스템 동결 여부(true 또는 false)

inflight-tx

문자열(서식 지정됨)

inflight 트랜잭션 목록

표 6-9 bean-pool

속성 이름

데이터
유형

설명

max-pool-size

정수

풀에 있는 최대 Bean 인스턴스 수

steady-pool-size

정수

일반적으로 Bean 인스턴스 수는 풀에서 관리됩니다. 풀은 처음 만들어질 때 steady-pool-size와 같은 크기로 채워집니다. 풀에서 인스턴스가 삭제되면 비동기적으로 다시 채워지므로 풀 크기는 steady-pool-size와 같거나 그 이상이 됩니다.

pool-resize-quantity

정수

풀의 크기가 max-pool-size까지 커지거나 steady-pool-size로 줄어드는 증분

idle-timeout-in-seconds

정수

풀 정리 스레드가 실행되는 비율을 정의합니다. 현재 풀 크기가 고정 풀 크기보다 큰 지 확인하고 pool-resize-quantity 요소를 제거합니다. 현재 크기가 steady-pool-size 보다 작으면 pool-resize-quantity만큼 증가됩니다. 증분의 최대 크기는 min(current-pool-size+pool + resize-quantity, max-pool-size)으로 제한됩니다. pool-idle-timeout-in-seconds 보다 긴 시간 동안 액세스되지 않은 객체는 제거 대상이 됩니다.

num-beans-in-pool

정수

풀에서 사용할 수 있는 Bean의 수

num-threads-waiting

정수

사용 가능한 Bean을 기다리는 스레드의 수

total-beans-created

정수

현재까지 만들어진 Bean의 수

total-beans-destroyed

정수

현재까지 삭제된 Bean의 수

jms-max-messages-load

정수

Message-driven Bean을 위해 JMS 세션에 한 번에 로드하는 최대 메시지 수. 기본값은 1이며, Message-driven Bean의 풀에만 적용됩니다.

표 6-10 bean-cache

속성 이름

데이터
유형

설명

cache-resize-quantity (resize-quantity)

정수

캐시의 Bean 수가 max-cache-size와 같을 때(캐시 오버플로 발생 시) 캐시 크기가 축소되는 양

cache-misses

정수

사용자 요청 시 Bean을 캐시에서 찾지 못한 횟수

idle-timeout-in-seconds

정수

캐시 정리 스레드가 예약되는 비율. 이 정리 스레드는 캐시에 있는 모든 Bean을 확인하고 cache-idle-timeout-in-seconds 동안 액세스되지 않은 Bean을 비활성화 처리합니다.

cache-hits

정수

사용자 요청 시 캐시에서 항목을 찾은 횟수

total-beans-in-cache

정수

캐시에 있는 Bean의 수. 이 값은 캐시의 현재 크기입니다.

max-beans-in-cache

정수

캐시에 저장할 수 있는 Bean의 최대 수로 이 값을 초과하면 오버플로가 발생합니다.

num-passivations

정수

비활성화 처리 횟수. Stateful Session Bean에만 적용됩니다.

num-passivation-errors

정수

비활성화 처리를 수행하는 동안 발생한 오류 횟수. Stateful Session Bean에만 적용됩니다.

num-expired-sessions-removed

정수

정리 스레드로 제거된 만료된 세션의 수. Stateful Session Bean에만 적용됩니다.

num-passivation-success

정수

비활성화 처리가 성공적으로 완료된 횟수. Stateful Session Bean에만 적용됩니다.

표 6-11 bean-method

속성 이름

데이터
유형

설명

method-name

문자열

메소드의 완전 수식 이름

total-num-calls

정수

메소드가 호출된 횟수. 이 통계는 EJB 컨테이너에 대한 모니터링이 활성화된 경우에는 Stateful Session Bean, Stateless Session Bean 및 Entity Bean에 대해, Message-driven Bean 컨테이너에 대한 모니터링이 활성화된 경우에는 Message-driven Bean에 대해 수집됩니다.

total-num-errors

정수

메소드 실행 결과 예외가 발생한 횟수. 이 통계는 EJB 설정 하에 모니터링이 활성화된 경우에는 Stateful Session Bean, Stateless Session Bean, Entity Bean에 대해, MDB 설정 하에 모니터링이 활성화된 경우에는 Message-driven Bean에 대해 수집됩니다.

total-num-success

정수

메소드가 성공적으로 실행된 횟수. 이 통계는 EJB 컨테이너에 대한 모니터링이 활성화된 경우에는 Stateful Session Bean, Stateless Session Bean 및 Entity Bean에 대해, Message-driven Bean 컨테이너에 대한 모니터링이 활성화된 경우에는 Message-driven Bean에 대해 수집됩니다.

execution-time-millis

Long

이 메소드가 성공적으로 최종 실행 시 걸린 시간. 이 통계는 EJB 컨테이너에 대한 모니터링이 활성화된 경우에는 Stateful Session Bean, Stateless Session Bean 및 Entity Bean에 대해, Message-driven Bean 컨테이너에 대한 모니터링이 활성화된 경우에는 Message-driven Bean에 대해 수집됩니다.

모니터할 수 있는 HTTP 서버 객체

모니터할 수 있는 HTTP 서버 속성 이름 summary는 각 하위 요소의 수와 속성 값을 비롯하여 Server 요소의 속성 값과 하위 요소에 대한 요약을 인쇄합니다. HTTP 서버 virtual-server 속성은 VirtualServer 요소의 속성 값과 각 하위 요소의 세부 사항을 인쇄합니다. process 속성은 Process 요소의 속성 값과 각 하위 요소의 세부 사항을 인쇄합니다.

NSAPI 성능 프로필을 활성화하고 Profile 및 ProfileBucket 요소에 대한 통계를 얻으려면 Sun ONE Application Server Developer's Guide to NSAPI를 참조하십시오.

성능 조정을 위한 모니터링 통계 사용 방법에 대한 내용은 Sun ONE Application Server Performance and Tuning Guide를 참조하십시오.

모니터할 수 있는 HTTP 서버 요소

다음 표는 모니터할 수 있는 HTTP 서버 요소 목록입니다.

표 6-12 모니터할 수 있는 HTTP 서버 요소

요소 이름

하위 요소

설명

Server

ConnectionQueue
ThreadPool
Profile
Process
VirtualServer

서버 인스턴스

ConnectionQueue

없음

요청이 처리되기 전에 대기하는 대기열. Sun ONE Application Server 7에는 한 개의 연결
대기열만 있습니다.

ThreadPool

없음

init.conf 파일에 정의된 스레드 풀

Profile

없음

init.conf 파일에 정의된 NSAPI 성능 프로필 버킷

Process

ConnectionQueueBucketThreadPoolBucket
DnsBucket
DnsBucket
KeepaliveBucket
CacheBucket
Thread

서버 인스턴스 내의 단일 서버 프로세스

ConnectionQueueBucket

없음

특정 ConnectionQueue와 관련된 통계 추적

ThreadPoolBucket

ThreadPoolBucket

특정 ThreadPool과 관련된 통계 추적

DnsBucket

없음

DNS 통계 추적

KeepaliveBucket

없음

연결 유지(지속적인 연결) 통계 추적

CacheBucket

없음

파일 캐시(NSFC) 통계 추적

Thread

RequestBucket ProfileBucket

요청 처리 스레드 설명

VirtualServer

RequestBucket
ProfileBucket

가상 서버 설명

RequestBucket

없음

요청 관련 통계 추적

ProfileBucket



Profile 요소와 관련된 통계 추적

모니터할 수 있는 HTTP 서버 속성

다음 표는 모니터할 수 있는 HTTP 속성 목록입니다.

표 6-13 Server

속성 이름

값

설명

Id



서버 인스턴스 아이디(예: server1)

VersionServer



Sun ONE Application Server 버전을 포함하는 문자열

TimeStarted

GMT

이 서버 인스턴스가 시작된 시간

SecondsRunning



이 서버 인스턴스가 시작된 후 경과된 시간(초)

TicksPerSecond



초당 눈금 수. 이 값은 시스템에 따라 다릅니다.

MaxProcs



최대 프로세스 수

MaxThreads



최대 처리 스레드 수

MaxVirtualServers



추적된 최대 가상 서버 수

FlagProfilingEnabled

0 (off), 1 (on)

NSAPI 성능 프로필의 활성화(on) 여부를 나타냅니다.

FlagVirtualServerOverflow

0 (no), 1 (yes)

MaxVirtualServers 이상의 것이 구성되어 있는지(yes) 여부를 나타냅니다. 이 속성이 1로 설정되면 모든 가상 서버에 대한 통계가 추적되지 않습니다.

LoadMinuteAverage



1분 동안의 평균 로드

Load5MinuteAverage



5분 동안의 평균 로드

Load15MinuteAverage



15분 동안의 평균 로드

RateBytesTransmitted

초당 바이트

서버에 정의된 시간 간격을 두고 데이터가 전송되는 속도 또는 이 정보가 없는 경우에는 0

RateBytesReceived

초당 바이트

서버에 정의된 시간 간격을 두고 데이터가 수신되는 속도 또는 이 정보가 없는 경우에는 0

표 6-14 ConnectionQueue

속성 이름

값

설명

Id



연결 대기열 아이디

표 6-15 ThreadPool

속성 이름

값

설명

Id



스레드 풀 아이디

Name



스레드 풀의 심볼릭 이름

표 6-16 Profile

속성 이름

값

설명

Id



NSAPI 성능 프로필 버킷 아이디

Name



NSAPI 성능 프로필 버킷의 심볼릭 이름

Description



NSAPI 성능 프로필 버킷에 대한 설명

표 6-17 Process

속성 이름

값

설명

Pid



이 프로세스를 고유하게 식별하는 운영 체제 프로세스
아이디

Mode

알 수 없음
활성

이 프로세스가 활성화되어 있을 때는 활성이라고 표시됩니다.

TimeStarted

GMT

이 프로세스가 시작된 시간

CountConfigurations



하나의 구성이 로드된 횟수 또는 이 정보가 없는 경우에는 0

SizeVirtual

킬로바이트(KB)

이 프로세스가 사용하는 가상 메모리의 크기

SizeResident

킬로바이트(KB)

이 프로세스가 사용하는 상주 메모리의 크기

FractionSystemMemoryUsage



이 프로세스가 사용하는 시스템 메모리의 비율

표 6-18 ConnectionQueueBucket

속성 이름

값

설명

ConnectionQueue



ConnectionQueue 요소의 아이디

CountTotalConnection



승인된 새로운 연결의 총 수

CountQueued



현재 대기열에 있는 연결의 수

PeakQueued



대기열에 동시에 존재한 최대 연결 수

MaxQueued



대기열에 있을 수 있는 최대 연결 수

CountOverflow



대기열이 가득 차서 연결을 수용할 수 없었던 횟수

CountTotalQueued



대기열에 있던 연결의 총 수 특정 연결이 여러 번 대기열에 있을 수 있으므로 CountTotalQueued 값은 CountTotalConnections보다 크거나 같을 수 있습니다.

TicksTotalQueued



연결이 대기열에서 보낸 시간의 총 눈금 수. 눈금은 시스템 종속 시간 단위입니다. 참조: TicksPerSecond

표 6-19 ThreadPoolBucket

속성 이름

값

설명

Thread-pool



ThreadPool 요소의 아이디

CountThreadsIdle



현재 유휴 상태인 요청 처리 스레드의 수

CountThreads



요청 처리 스레드의 수

MaxThreads



동시에 존재할 수 있는 요청 처리 스레드의 최대 수

CountQueued



이 스레드 풀로 처리하기 위해 대기열에 있는 요청 수

PeakQueued



대기열에 동시에 존재한 최대 요청 수

MaxQueued



대기열에 있을 수 있는 최대 요청 수

표 6-20 DnsBucket

속성 이름

값

설명

FlagCacheEnabled

0 (off), 1 (on)

DNS 캐시의 활성화(on) 여부를 나타냅니다.

CountCacheEntries



현재 캐시에 있는 DNS 항목의 수

MaxCacheEntries



캐시에 수용할 수 있는 최대 DNS 항목 수

CountCacheHits



DNS 캐시 조회가 성공한 횟수

CountCacheMisses



DNS 캐시 조회가 실패한 횟수

FlagAsyncEnabled

0 (off), 1 (on)

비동기 DNS 조회 활성화(on) 여부를 나타냅니다.

CountAsyncNameLookups



수행된 비동기 DNS 이름 조회 총 수

CountAsyncAddrLookups



수행된 비동기 DNS 주소 조회 총 수

CountAsyncLookupsInProgress



현재 처리 중인 비동기 DNS 조회 총 수

표 6-21 KeepaliveBucket

속성 이름

값

설명

CountConnections



현재 연결 유지 모드에 있는 연결 수

MaxConnections



최대 동시 연결 유지 연결 수

CountHits



후속적으로 유효한 요청이 이루어진 연결 유지 모드의 총 연결 횟수

CountFlushes



서버가 연결 유지 연결을 닫은 횟수

CountTimeouts



연결 유지 연결의 시간이 초과된 횟수

SecondsTimeouts



서버가 유휴 연결 유지 연결을 닫기 전의 시간(초)

CountRefusals



서버가 연결 유지 연결을 거부한 횟수

표 6-22 CacheBucket

속성 이름

값

설명

FlagEnabled

0 (off), 1 (on)

파일 캐시 활성화(on) 여부를 나타냅니다.

SecondsMaxAge

시간(초)

파일 캐시 항목의 최대 사용 기간

CountEntries



현재 파일 캐시에 있는 항목 수

MaxEntries



파일 캐시에서 동시에 수용할 수 있는 최대 캐시 항목 수

CountOpenEntries



열려 있는 파일과 관련된 항목 수

MaxOpenEntries



파일 캐시에서 동시에 수용할 수 있는 열린 파일과 관련된 최대 캐시 항목 수

SizeHeapCache

바이트 수

캐시된 파일 내용이 사용한 힙의 양

MaxHeapCacheSize

바이트 수

파일 캐시에서 캐시된 파일 내용에 사용하는 최대 힙의 양

SizeMmapCache

바이트 수

메모리 매핑된 파일 내용이 사용하는 주소 공간의 양

MaxMmapCacheSize

바이트 수

파일 캐시에서 메모리 매핑된 파일 내용에 사용하는 최대 주소 공간 양

CountHits



캐시 항목 조회가 성공한 횟수

CountMisses



캐시 항목 조회가 실패한 횟수

CountInfoHits



파일 정보 조회가 성공한 횟수

CountInfoMisses



파일 정보 조회가 실패한 횟수

CountContentHits



내용 조회가 성공한 횟수

CountContentMisses



내용 조회가 실패한 횟수

표 6-23 Thread

속성 이름

값

설명

Mode

알 수 없음, 유휴, DNS, 요청, 처리, 응답, 업데이트 중

마지막으로 사용한 스레드의 상태

TimeStarted

GMT

이 스레드가 시작된 시간

ConnectionQueue



스레드에서 서비스하고 있는 ConnectionQueue의
아이디

표 6-24 VirtualServer

속성 이름

값

설명

Id



가상 서버 아이디

Mode

알 수 없음, 활성

이 가상 서버가 활성화 상태이면 활성이라고 표시됩니다.

Hosts



이 가상 서버가 서비스하는 소프트웨어 가상 서버 호스트 이름(예: www.foo.com foo.com foo.isp.com)

Interfaces



가상 서버가 구성된 인터페이스(Listener)(예: 192.168.1.2:80 192.168.1.2:443)

표 6-25 RequestBucket

속성 이름

값

설명

CountRequests



서비스된 요청 수

CountBytesReceived



수신된 바이트 수 또는 이 정보가 없는 경우에는 0

CountBytesTransmitted



전송된 바이트 수 또는 이 정보가 없는 경우에는 0

RateBytesTransmitted

초당 바이트

서버에서 정의한 시간 간격 동안 데이터가 전송된 속도 또는 이 정보가 없는 경우에는 0

MaxByteTransmissionRate



사용자가 정의한 시간 간격 동안 데이터가 전송된 최대 속도 또는 이 정보가 없는 경우에는 0

CountOpenConnections



열려 있는 연결의 수 또는 이 정보가 없는 경우에는 0

MaxOpenConnections



열려 있는 연결의 최대 수 또는 이 정보가 없는 경우에는 0

Count2xx



전송된 200 수준 응답 수

Count3xx



전송된 300 수준 응답 수

Count4xx



전송된 400 수준 응답 수

Count5xx



전송된 500 수준 응답 수

CountOther



200, 300, 400 또는 500 수준 이외에 전송된 응답의 수

Count200



전송된 200 수준 응답 수

Count302



전송된 302 수준 응답 수

Count304



전송된 304 수준 응답 수

Count400



전송된 400 수준 응답 수

Count401



전송된 401 수준 응답 수

Count403



전송된 403 수준 응답 수

Count404



전송된 404 수준 응답 수

Count503



전송된 503 수준 응답 수

표 6-26 ProfileBucket

속성 이름

값

설명

Profile



Profile 요소의 아이디

Countcalls



NSAPI SAF에 대한 호출 수

CountRequests



처리된 요청 수

TicksDispatch



요청을 디스패치하는 데 사용된 눈금 수. 눈금은 시스템
종속 시간 단위입니다. 참조: TicksPerSecond

TicksFunction



NSAPI SAF에 사용된 눈금 수. 눈금은 시스템 종속 시간
단위입니다. 참조: TicksPerSecond

CLI를 사용한 트랜잭션 서비스 관리

set 명령을 사용하여 JTS에 대해 모니터하려는 통계를 관리할 수 있습니다.

예 1

롤백 목록에 트랜잭션을 추가하려면(그 결과 롤백 또는 특정 트랜잭션 발생) 다음과 같이 set 명령을 사용합니다.

set --monitor server1.transaction-service.rollback-list=txnid1

예 2

트랜잭션 서비스를 동결하려면 다음과 같이 set 명령을 사용합니다.

set --monitor server1.transaction-service.freeze=true

다음 표에서는 JTS에 대한 통계를 수집하기 위해 모니터할 수 있는 속성을 설명합니다. 이 속성들은 "CLI 이름 매핑"에 설명된 규칙에 따라 명령줄에서 설정할 수 있습니다.

Java Transaction Service에 대한 자세한 내용은 9장, "트랜잭션 서비스 사용"을 참조하십시오.

HTTP 서비스 품질(QOS) 사용

다음 설정에 따라 트래픽 측정 방법과 대역폭 재계산 빈도가 결정됩니다.

관리 인터페이스에서 서버 인스턴스 또는 가상 서버 클래스에 대한 이러한 서버 또는 클래스 수준 설정을 활성화할 수 있습니다. 그러나 개별 가상 서버에 대한 설정을 대체할 수 있습니다.

이 절에서는 다음 항목에 대해 설명합니다.

서비스 품질(QOS)의 예

다음은 서비스 품질(QOS) 정보가 수집되고 계산되는 방법에 대한 예입니다.

재계산 간격도 이와 비슷하게 작동합니다. 서버의 재계산 간격은 100밀리초입니다.

같은 예를 가지고 계속 설명하자면 대역폭은 매 100밀리초마다 정기적으로 재계산됩니다. 이 계산은 메트릭스 간격과 트래픽 양을 기반으로 이루어집니다.

서비스 품질(QOS) 구성

서버 인스턴스 또는 가상 서버의 클래스를 위한 서비스 품질(QOS)은 관리 인터페이스를 통해 구성됩니다.

주

서비스 품질(QOS) 설정을 적용하려면 "obj.conf 파일에 필요한 변경 사항"에 설명된 대로 obj.conf 파일에 SAF(Server Application Function)를 설정해야 합니다.

서비스 품질(QOS)을 구성하려면 다음 단계를 수행합니다.

  1. 왼쪽 창에서 "응용 프로그램 서버 인스턴스" 노드를 선택합니다.
  2. 서버 인스턴스 노드를 확장하여 "HTTP 서버" 노드를 표시합니다.
  3. "HTTP 서버" 노드를 눌러 "QOS" 탭을 표시합니다.
  4. "QOS" 탭을 누릅니다.

    5. 다음 페이지에는 서비스 품질(QOS)에 대한 일반 설정이 등록 정보 버튼과 함께 표시되어 있습니다.

그림 6-1 가상 서버 인스턴스 QOS 탭

HTTP 서버 인스턴스 내의 서비스 품질(QOS) 탭을 보여주는 그림입니다.

  1. 이 HTTP 서버에 서비스 품질(QOS)을 사용하려면 "QOS 사용"을 누릅니다.

    2. 주: 기본적으로 서비스 품질(QOS)은 비활성화되어 있습니다. QOS를 활성화하면 서버 오버헤드가 약간 증가합니다.

  2. "QOS 메트릭스 간격"을 지정합니다.

    3. 메트릭스 간격은 서버 트래픽을 계산하는 동안의 데이터 샘플 선택 시간을 초 단위로 표시한 것입니다. 기본값은 30초입니다.

    대형 파일 전송이 많은 사이트인 경우에는 이 필드에 큰 값(몇 분 이상)을 사용하십시오. 큰 파일을 전송하면 짧은 메트릭스 간격에 대해 허용된 모든 대역폭을 차지하게 되어 최대 대역폭 설정을 적용한 경우 연결이 거부될 수 있습니다. 대역폭은 메트릭스 간격으로 평균값이 구해지므로 간격이 길어지면 큰 파일로 인한 성능 저하를 줄일 수 있습니다.

    대역폭 한계가 사용 가능한 대역폭보다 많이 낮은 경우(예를 들어, 초당 1MB의 대역폭 한계가 있지만 백본에 초당 1GB 연결이 있는 경우) 메트릭스 간격이 더 짧아야 합니다.

    주: 대형 정적 파일이 전송되는 경우나 대역폭 제한이 사용할 수 있는 대역폭보다 훨씬 낮은 경우에는 서로 반대되는 해결책이 요구되기 때문에 어떤 상황에 맞춰 조정할 것인지 결정해야 합니다.

  3. "QOS 재계산 간격"을 지정합니다.

    4. 재계산 시간 간격은 모든 서버, 클래스 및 가상 서버의 대역폭 계산 간의 시간(밀리초)입니다. 기본값은 100밀리초입니다.

  4. "대역폭 제한"을 지정합니다.

    5. 이 값은 서버 인스턴스에 대한 최대 대역폭 제한을 초당 바이트로 나타낸 것으로 "QOS 메트릭스 간격"과 어느 정도 상호 의존성을 가집니다.

  5. 최대 대역폭 설정을 적용할 것인지 여부를 선택합니다.

    6. 최대 대역폭을 적용하기로 선택하는 경우에는 서버가 대역폭 제한에 도달할 때 추가 연결이 거부됩니다.

    최대 대역폭을 적용하지 않기로 선택하는 경우에는 최대값이 초과될 때 서버가 이벤트 로그에 메시지를 기록합니다.

  6. "연결 제한"을 지정합니다.

    7. 이 값은 동시 요청 처리의 수입니다.

  7. 연결 한계 설정의 적용 여부를 선택합니다.

    8. 최대 연결을 적용하기로 선택하는 경우에는 서버가 그 제한에 도달할 때 추가 연결이 거부됩니다. 최대 연결을 적용하지 않기로 선택하는 경우에는 최대값이 초과될 때 서버가 이벤트 로그에 메시지를 기록합니다.

  8. (선택 사항) 서비스 품질(QOS)에 대한 추가 이름-값 쌍 속성을 지정하려면 "등록 정보" 버튼을 누릅니다.

    9. 서비스 품질(QOS) 등록 정보에 허용되는 이름-값 목록은 온라인 도움말을 참조하십시오.

  9. "저장"을 눌러 변경 사항을 서버 인스턴스에 완결합니다.
  10. 왼쪽 창에서 "응용 프로그램 서버 인스턴스"와 서버 인스턴스에 액세스한 다음 "변경 사항 적용"을 누릅니다.

obj.conf 파일에 필요한 변경 사항

서비스 품질(QOS)을 적용하려면 obj.conf 파일에 다음 SAF (Server Application Function)를 호출하는 지시문을 포함시켜야 합니다.

제대로 적용하려면 qos-handler AuthTrans 지시문이 기본 객체에 구성되는 첫 번째 AuthTrans어야 합니다. 서비스 품질(QOS) 처리기의 역할은 가상 서버, 가상 서버 클래스 및 전역 서버에 대한 현재 통계를 조사하고 오류를 반환하여 제한을 적용하는 것입니다. Sun ONE Application Server에는 qos-handler라는 기본 제공 샘플 서비스 품질(QOS) 처리기 SAF가 포함되어 있습니다. 이 SAF는 제한에 도달할 때 이를 기록하고 503 Server busy 오류를 서버에 반환하여 NSAP에서 이를 처리하도록 합니다.

Sun ONE Application Server에는 또한 qos-error라는 기본 제공 샘플 오류 SAF도 포함되어 있습니다. 이 SAF는 503 오류를 초래한 제한과 그 제한을 트리거한 통계 값을 명시한 오류 페이지를 반환합니다.

이러한 SAF와 그 사용 방법에 대한 자세한 내용은 Sun ONE Application Server Developer's Guide to NSAPI를 참조하십시오.

서비스 품질(QOS)에 사용되는 제한

서비스 품질(QOS) 기능 사용 시 다음과 같은 제한 사항이 있습니다.

SNMP 정보

SNMP (Simple Network Management Protocol)는 네트워크 간에 관리 및 모니터링 정보를 교환하는데 사용됩니다. SNMP를 사용하면 데이터가 관리 대상 장치와 네트워크 관리 스테이션(NMS) 사이를 이동합니다. 관리 장치는 호스트, 라우터, HTTP 서버 및 네트워크의 기타 서버와 같이 SNMP를 실행하는 모든 장치입니다.

이 절에서는 다음 항목에 대해 설명합니다.

네트워크 관리 스테이션(NMS)

네트워크 관리 스테이션(NMS)은 특정 네트워크를 원격 관리하는 데 사용하는 시스템입니다. 일반적으로 NMS 소프트웨어는 수집된 데이터를 표시할 그래프를 제공하거나 해당 데이터를 사용하여 서버가 특정 허용 한계 내에서 작동하는지 확인합니다.

NMS는 일반적으로 한 개 이상의 네트워크 관리 응용 프로그램이 설치된 고성능 워크스테이션입니다. HP OpenView와 같은 네트워크 관리 응용 프로그램은 HTTP 서버와 같은 관리 대상 장치에 대한 정보를 그래픽으로 표시합니다. 예를 들어, 네트워크상의 어떤 서버가 실행 중이고 어떤 서버가 다운되어 있는지, 오류 메시지의 수와 유형은 어떤 것인지 등을 표시할 수 있습니다. SNMP를 Sun ONE Application Server와 함께 사용하면 이 정보는 하위 에이전트와 마스터 에이전트 두 종류의 에이전트를 사용하여 NMS와 서버 간에 전달됩니다.

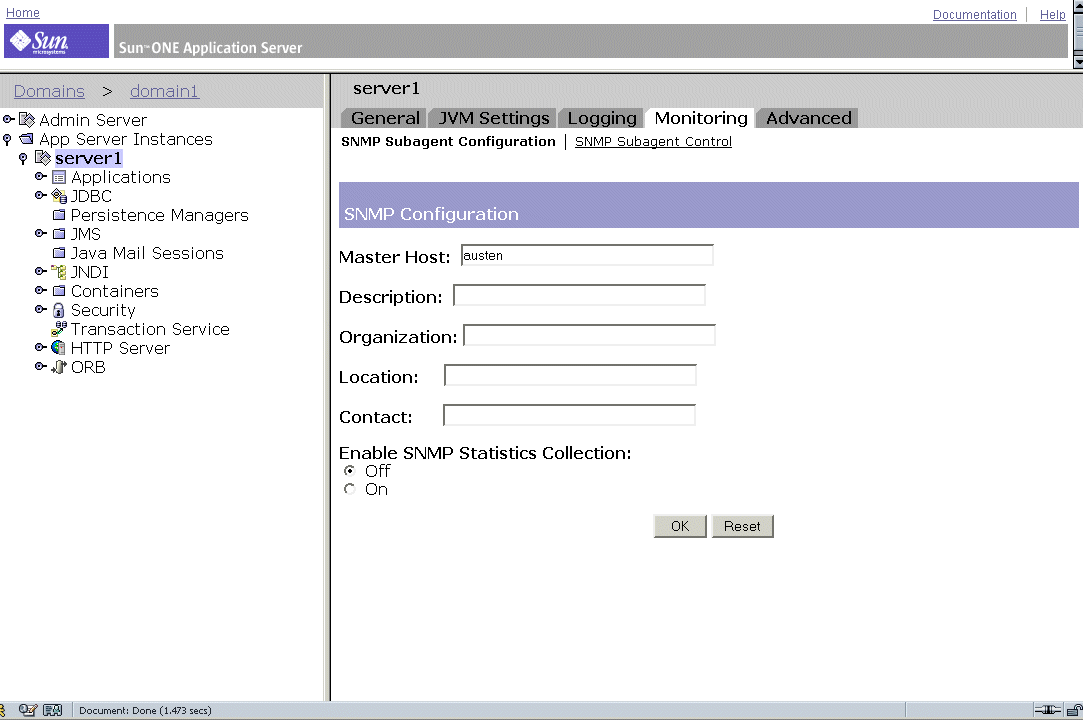

하위 에이전트는 여러 도메인에서 실행되는 서버 인스턴스에 대한 정보를 수집하여 마스터 에이전트로 전달합니다. Sun ONE Application Server의 모든 설치에는 마스터 에이전트와 하위 에이전트가 하나씩 있습니다.

주

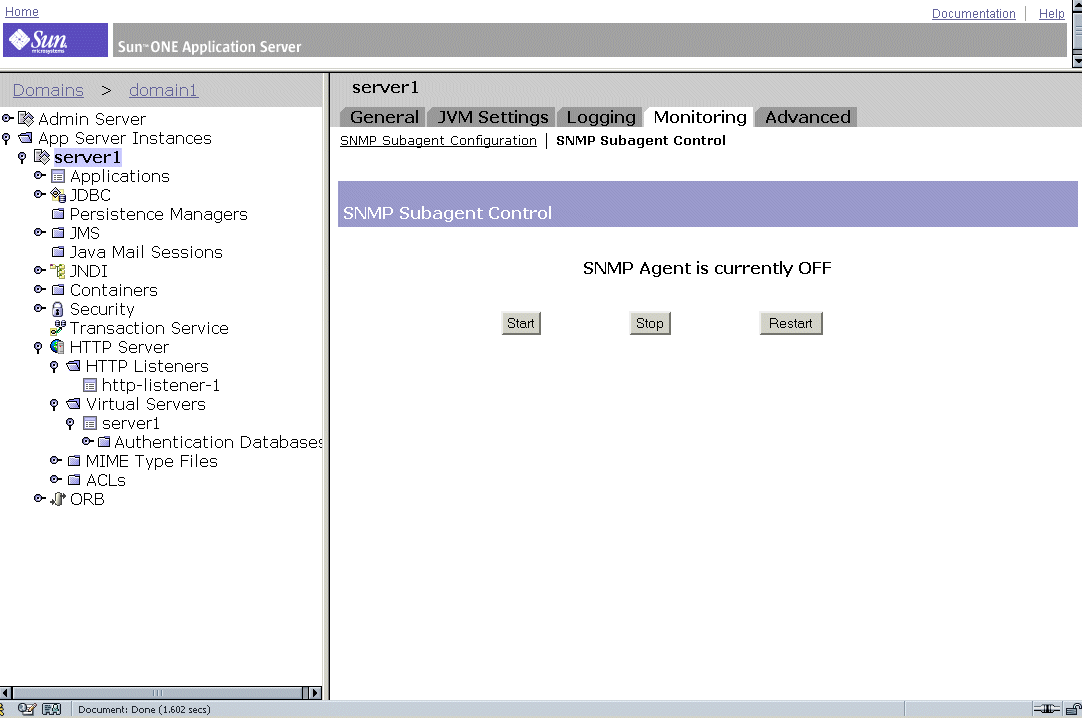

SNMP 구성을 변경한 후에는 "적용" 버튼을 누른 다음 SNMP 하위 에이전트를 다시 시작해야 합니다.

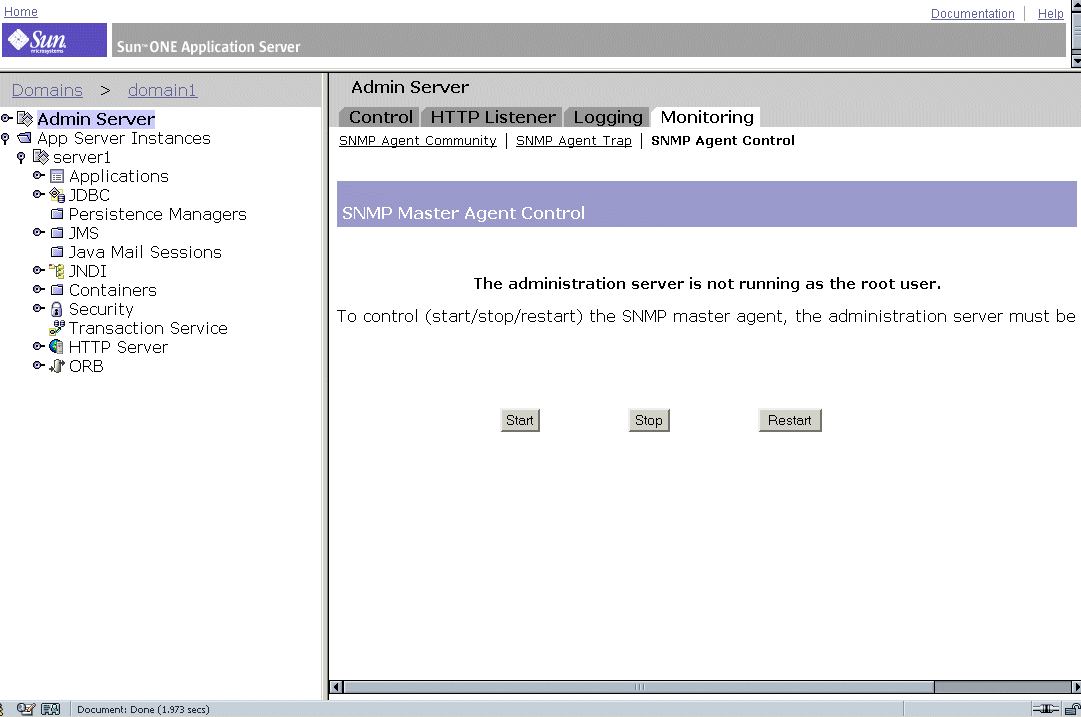

마스터 에이전트 는 여러 하위 에이전트와 NMS 간에 정보를 교환합니다. 마스터 에이전트는 Sun ONE Application Server와 함께 설치됩니다.

하나의 호스트 컴퓨터에 여러 개의 하위 에이전트를 설치할 수 있지만 마스터 에이전트는 하나만 설치할 수 있습니다. 예를 들어, Sun ONE Directory Server, Sun ONE Application Server 및 Sun ONE Messaging Server가 같은 호스트에 설치된 경우 각 서버의 하위 에이전트는 같은 마스터 에이전트와 통신합니다.

NMS는 서버에서 정보를 요청하거나 서버의 MIB에서 변수 저장 값을 변경합니다. 예를 들면 다음과 같습니다.

  1. NMS는 Admin Server 마스터 에이전트에 메시지를 보냅니다. 메시지는 데이터 요청(GET 메시지)이거나 MIB에 변수를 설정하기 위한 지침(SET 메시지)일 수 있습니다.
  2. 마스터 에이전트는 메시지를 해당 하위 에이전트로 전달합니다.
  3. 하위 에이전트는 데이터를 검색하거나 MIB에서 변수를 변경합니다.
  4. 하위 에이전트는 데이터나 상태를 마스터 에이전트에게 보고하고 마스터 에이전트는 메시지(GET 메시지)를 NMS로 다시 전달합니다.
  5. NMS는 데이터를 네트워크 관리 응용 프로그램을 통해 텍스트나 그래픽으로 표시합니다.

관리 정보 베이스(MIB) 객체

Sun ONE Application Server는 네트워크를 통해 관리 및 모니터링 정보와 관련된 변수를 저장합니다. 마스터 에이전트가 액세스할 수 있는 변수를 관리 대상 객체라고 합니다. 이러한 객체는 관리 정보 베이스(MIB)라 불리는 트리와 비슷한 구조로 정의됩니다. MIB는 HTTP 서버의 네트워크 구성, 상태 및 통계에 대한 액세스를 제공합니다. SNMP를 사용하면 네트워크 관리 워크스테이션(NMS)에서 이 정보를 볼 수 있습니다.

MIB 트리의 최상위 수준은 인터넷 객체 아이디가 다음과 같은 하위 트리를 가지고 있다는 것을 보여줍니다.

private (4) 하위 트리는 enterpises (1) 노드를 포함합니다. enterprises (1) 노드의 각 하위 트리는 고유한 특정 MIB 확장명을 등록한 조직인 개별 enterprise에 할당됩니다. enterprise는 그 하위 트리 아래에 제품별 하위 트리를 만들 수 있습니다. 회사에서 만든 MIB은 enterprises (1) 노드 아래에 위치합니다.

각 Sun ONE Application Server 하위 에이전트는 SNMP 통신에 사용할 MIB을 제공합니다. 서버는 이러한 변수를 포함한 메시지나 트랩을 보냄으로써 중요한 이벤트를 NMS에 보고합니다. NMS는 서버의 MIB에 데이터에 대한 쿼리를 수행할 수 있습니다.

각 Sun ONE Application Server에는 install_dir/lib에 고유한 MIB를 가집니다.

Sun ONE Application Server의 MIB은 appserv.mib라는 파일입니다. 이 MIB에는 Sun ONE Application Server의 네트워크 관리와 관련된 여러 변수의 정의가 포함되어 있습니다.

Sun ONE Application Server MIB의 객체 아이디는

appserver 1 (as appserver7 OBJECT IDENTIFIER ::= {appserver 1 })이며 install_dir/lib 디렉토리에 있습니다.

Sun ONE Application Server MIB을 사용하여 Sun ONE Application Server에 대한 관리 정보를 보고 서버를 실시간으로 모니터할 수 있습니다. 다음 표에서는 appserv.mib 파일에 저장된 관리 대상 객체 목록과 그에 대한 설명을 제공합니다.

ppserv.mib 관리 대상 객체 및 설명

관리 대상 객체

설명

iwsCpuID

CPU 아이디

iwsCpuIdleTime

유휴 CPU 시간

iwsCpuKernelTime

CPU 커널 시간

iwsCpuTable

Sun ONE Application Server CPU

iwsCpuUserTime

CPU 사용자 시간

iwsInstanceTable

Sun ONE Application Server 인스턴스

iwsInstanceId

서버 인스턴스 아이디

iwsInstanceVersion

SunONE-ApplicationServer-Enterprise/7 BB1-01/24/2001 17:15 (SunOS DOMESTIC) 등의 문자열

iwsInstanceDescription

서버 인스턴스에 대한 설명

iwsInstanceOrganization

서버 인스턴스 담당 조직

iwsInstanceContact

서버 인스턴스 담당자 연락처 정보

iwsInstanceLocation

서버 위치

iwsInstanceStatus

서버 인스턴스의 상태

iwsInstanceUptime

서버 실행 기간

iwsInstanceDeathCount

서버 인스턴스 프로세스 고장 횟수

iwsInstanceRequests

서버 인스턴스에서 처리한 요청의 수

iwsInstanceInOctets

서버 인스턴스에 수신된 8진수의 수. 이 정보가 없는 경우 0이 표시됩니다.

iwsInstanceOutOctets

서버 인스턴스에서 전송한 8진수의 수. 이 정보가 없는 경우 0이 표시됩니다.

iwsInstanceCount2xx

서버 인스턴스에서 발생된 200 수준(성공) 응답의 수

iwsInstanceCount3xx

서버 인스턴스에서 발생된 300 수준(리디렉션) 응답의 수

iwsInstanceCount4xx

서버 인스턴스에서 발생된 400 수준(클라이언트 오류) 응답의 수

iwsInstanceCount5xx

서버 인스턴스에서 발생된 500 수준(서버 오류) 응답의 수

iwsInstanceCountOther

서버 인스턴스에서 발생된 2xx, 3xx, 4xx 또는 5xx이 아닌 기타
응답의 수

iwsInstanceCount200

서버 인스턴스에서 발생된 200(확인) 응답의 수

iwsInstanceCount302

서버 인스턴스에서 발생된 302(임시 이동) 응답의 수

iwsInstanceCount304

서버 인스턴스에서 발생된 304(수정되지 않음) 응답의 수

iwsInstanceCount400

서버 인스턴스에서 발생된 400(잘못된 요청) 응답의 수

iwsInstanceCount401

서버 인스턴스에서 발생된 401(허가되지 않음) 응답의 수

iwsInstanceCount403

서버 인스턴스에서 발생된 403(금지) 응답의 수

iwsInstanceCount404

서버 인스턴스에서 발생된 404(찾을 수 없음) 응답의 수

iwsInstanceLoad1MinuteAverage

서버 인스턴스를 실행하는 시스템의 1분 로드 평균

iwsInstanceLoad5MinuteAverage

서버 인스턴스를 실행하는 시스템의 5분 로드 평균

iwsInstanceLoad15MinuteAverage

서버 인스턴스를 실행하는 시스템의 15분 로드 평균

iwsInstanceNetworkInOctets

초당 네트워크에서 전송된 8진수의 수

iwsInstanceNetworkOutOctets

초당 네트워크에 수신된 8진수의 수

iwsVsTable

서버 가상 서버

iwsVsId

가상 서버 아이디

iwsVsRequests

가상 서버에서 처리한 요청의 수

iwsVsInOctets

가상 서버로 수신된 8진수의 수

iwsVsOutOctets

가상 서버로 전송된 8진수의 수

iwsVsCount2xx

가상 서버에서 발생된 200 수준(성공) 응답의 수

iwsVsCount3xx

가상 서버에서 발생된 300 수준(리디렉션) 응답의 수

iwsVsCount4xx

가상 서버에서 발생된 400 수준(클라이언트 오류) 응답의 수

iwsVsCount5xx

가상 서버에서 발생된 500 수준(서버 오류) 응답의 수

iwsVsCountOther

가상 서버에서 발생된 2xx, 3xx, 4xx 또는 5xx이 아닌 응답의 수

iwsVsCount200

가상 서버에서 발생된 200(확인) 응답의 수

iwsVsCount302

가상 서버에서 발생된 302(임시 이동) 응답의 수

iwsVsCount304

가상 서버에서 발생된 304(수정되지 않음) 응답의 수

iwsVsCount400

가상 서버에서 발생된 400(잘못된 요청) 응답의 수

iwsVsCount401

가상 서버에서 발생된 401(허가되지 않음) 응답의 수

iwsVsCount403

가상 서버에서 발생된 403(금지) 응답의 수

iwsVsCount404

가상 서버에서 발생된 404(찾을 수 없음) 응답의 수

iwsProcessTable

Sun ONE Application Server 프로세스

iwsProcessId

운영 체제 프로세스 아이디

iwsProcessThreadCount

요청 처리 스레드의 수

iwsProcessThreadIdle

현재 유휴 상태인 요청 처리 스레드의 수

iwsProcessConnectionQueueCount

현재 연결 대기열에 있는 연결의 수

iwsProcessConnectionQueuePeak

동시에 대기열에 있던 최대 연결 수

iwsProcessConnectionQueueMax

연결 대기열에 허용된 최대 연결 수

iwsProcessConnectionQueueTotal

승인된 연결의 수

iwsProcessConnectionQueueOverflows

연결 대기열 오버플로로 인해 거부된 연결의 수

iwsProcessKeepaliveCount

현재 연결 유지 대기열에 있는 연결의 수

iwsProcessKeepaliveMax

연결 유지 대기열에 허용된 최대 연결 수

iwsProcessSizeVirtual

프로세스 크기(KB)

iwsProcessSizeResident

프로세스 상주 크기(KB)

iwsProcessFractionSystemMemoryUsage

시스템 메모리에서 프로세스 메모리의 비율

iwsListenTable

Sun ONE Application Server 수신 소켓

iwsListenId

수신 소켓 아이디

iwsListenAddress

소켓 수신 주소

iwsListenPort

소켓 수신 포트

iwsListenSecurity

암호화 지원

iwsThreadPoolCount

거부된 요청 수

iwsThreadPoolMax

대기열에 허용된 최대 요청 수

iwsThreadPoolPeak

동시에 대기열에 있던 최대 요청 수

iwsThreadPoolTable

Sun ONE Application Server 스레드 풀

iwsVsCount503

발생된 503(사용 불가능) 응답의 수

iwsInstanceCount503

발생된 503(사용 불가능) 응답의 수

SNMP 메시지

GET 및 SET는 SNMP로 정의된 두 가지 유형의 메시지입니다.

각 객체에는 MIB 내의 고유한 아이디가 할당됩니다. SNMP 관리자는 객체의 고유 아이디를 지정하는 GET 및 GETNEXT 명령을 발생하여 객체에 액세스할 수 있습니다. 프록시 에이전트는 지정된 객체의 값을 얻어 SNMP 관리자에게 전송합니다. 로그에 추가된 이벤트는 트랩 필터 조건을 만족할 경우 SNMP 트랩을 생성할 수 있습니다. 트랩을 생성하지 않는 이벤트는 유지 관리 로그 테이블에 항목으로 기록만 되고 정상적인 GET 및 GETNEXT 명령을 통해 SNMP 관리자에서 액세스합니다.

GET 메시지와 SET 메시지는 네트워크 관리 스테이션(NMS)에 의해 마스터 에이전트로 전송됩니다. 관리 인터페이스를 통해 두 메시지 중 어느 하나를 사용하거나 두 메시지를 모두 사용할 수 있습니다.

SNMP는 네트워크 정보를 프로토콜 데이터 단위(PDU) 형태로 교환합니다. 이 단위는 HTTP 서버와 같은 관리 대상 장치에 저장된 변수에 대한 정보를 포함합니다. 관리 대상 객체로도 알려진 이 변수는 필요에 따라 NMS로 보고되는 값과 이름을 가집니다. 서버에서 NMS로 전송된 프로토콜 데이터 단위를 트랩이라고도 합니다. GET, SET 및 트랩 메시지의 사용에 대해서는 다음 절에 보다 자세히 설명되어 있습니다.

SNMP 트랩 대상

SNMP 트랩은 SNMP 에이전트에서 네트워크 관리 스테이션(NMS)으로 보내는 메시지입니다. 예를 들어, SNMP 에이전트는 시작부터 종료까지 인터페이스의 상태가 변경될 때 트랩을 보냅니다. SNMP 에이전트는 트랩을 보낼 NMS의 주소를 알아야 합니다.

Sun ONE Application Server 관리 인터페이스에서 SNMP 마스터 에이전트에 대한 트랩 대상을 구성할 수 있습니다. 또한 이미 구성된 트랩 대상을 보고, 편집 및 제거할 수 있습니다. 관리 인터페이스를 사용하여 구성 트랩 대상을 구성할 때 실제로는 CONFIG 파일을 편집하는 것입니다.

서버 하위 에이전트는 중요한 이벤트가 발생했을 때 NMS에 메시지 또는 트랩을 보냅니다. 예를 들면 다음과 같습니다.

  1. 하위 에이전트는 서버가 중단되었다는 것을 마스터 에이전트에게 알립니다.
  2. 마스터 에이전트는 이 이벤트를 NMS에 보고하는 메시지 또는 트랩을 보냅니다.
  3. NMS는 해당 네트워크 관리 응용 프로그램을 통해 이 정보를 텍스트나 그래픽으로 표시합니다.

SNMP 트랩 포트 설정에 대한 지침은 "SNMP 마스터 에이전트 설치"를 참조하십시오.

SNMP 에이전트 커뮤니티

SNMP 에이전트 커뮤니티는 지정된 커뮤니티에 할당된 커뮤니티 문자열과 작업으로 구성됩니다. 커뮤니티 문자열은 SNMP 에이전트가 승인에 사용하는 네트워크 관리 스테이션(NMS) 이름에 대한 텍스트 문자열입니다. 이것은 NMS에서 에이전트에 보내는 각 메시지와 함께 커뮤니티 문자열을 보낸다는 것을 의미합니다.

할당된 작업은 get 및/또는 set입니다. SNMP 에이전트는 NMS가 데이터 교환을 위해 get, set 또는 get 및 set 작업 두 가지 모두 수행하도록 승인받았는지 여부를 확인할 수 있습니다. 커뮤니티 문자열은 SNMP 패킷으로 보낼 경우 숨겨지지 않고 ASCII 텍스트로 전송됩니다.

커뮤니티 문자열과 각 지정된 커뮤니티에 대해 허용된 작업은 관리 인터페이스에서 구성하고 관리할 수 있습니다. SNMP 에이전트 커뮤니티 설정에 대한 지침은 "SNMP 마스터 에이전트 설치"를 참조하십시오.

SNMP 설정

일반적으로 SNMP를 사용하려면 하나의 마스터 에이전트와 최소한 하나의 하위 에이전트가 시스템에 설치 및 실행되어야 합니다. 마스터 에이전트를 설치해야 하위 에이전트를 사용할 수 있습니다. "SNMP 마스터 에이전트 설치"를 참조하십시오.

SNMP 설정 절차는 시스템에 따라 다릅니다. 다음 표에서는 여러 상황에서 따라야 할 절차에 대한 개요를 제공합니다. 실제 절차에 대해서는 이 장의 뒷부분에 자세히 설명되어 있습니다.

서버 조건

수행 절차(다음 절에 자세히 설명됨)

현재 실행 중인 원시 에이전트가 없는 경우

1.
마스터 에이전트를 시작합니다.

2.
시스템에 설치된 각 서버에 대한 하위 에이전트를 활성화합니다.

  • 현재 원시 에이전트를 실행 중인 경우
  • SMUX가 없는 경우
  • 원시 에이전트를 계속 사용할 필요가 없는 경우

1.
Administration Server에 대한 마스터 에이전트 설치 시 원시 에이전트를 중단합니다.

2.
마스터 에이전트를 시작합니다.

3.
각 서버 인스턴스에 대한 SNMP 하위 에이전트를 구성합니다.

  • 현재 원시 에이전트를 실행 중인 경우
  • SMUX가 없는 경우
  • 원시 에이전트를 계속 사용해야 하는 경우

1.
프록시 SNMP 에이전트를 설치합니다.

2.
프록시 SNMP 에이전트를 시작합니다.

3.
마스터 에이전트 포트 번호 이외의 포트 번호를 사용하여 원시 에이전트를 다시 시작합니다.

4.
마스터 에이전트를 시작합니다.

5.
시스템에 설치된 각 서버에 대한 하위 에이전트를 활성화합니다.

시작하기 전에 다음 두 가지를 확인합니다.

이 정보를 확인하는 방법에 대해서는 해당 시스템 설명서를 참조하십시오.

주

Admin Server에서 SNMP 설정을 변경하고 새 서버를 설치하거나 또는 기존 서버를 삭제한 후에는 다음 단계를 수행해야 합니다.

  • (Windows 2000) Windows SNMP 서비스를 다시 시작하거나 시스템을 재부트합니다.
  • (UNIX) Admin Server를 사용하여 SNMP 마스터 에이전트와 SNMP 하위 에이전트를 다시 시작합니다.

이 절에서는 다음 항목에 대해 설명합니다.

프록시 SNMP 에이전트(UNIX/Linux) 사용

이미 원시 에이전트가 실행 중이고 이를 Sun ONE Application Server 마스터 에이전트와 함께 동시에 사용하려는 경우 프록시 SNMP 에이전트를 사용합니다. 시작하기 전에 원시 마스터 에이전트를 중단하십시오. 자세한 내용은 해당 시스템 설명서를 참조하십시오.

주

프록시 에이전트를 사용하려면 먼저 설치한 다음 시작해야 합니다. 또한 Sun ONE Application Server 마스터 에이전트가 실행되고 있는 포트가 아닌 포트를 사용하여 원시 SNMP 마스터 에이전트를 다시 시작해야 합니다.

이 절에서는 다음 항목에 대해 설명합니다.

프록시 SNMP 에이전트 설치

SNMP 에이전트가 시스템에 실행 중이며 원시 SNMP 데몬을 계속 사용하려는 경우에는 다음 절에 설명된 단계를 수행합니다.

  1. SNMP 마스터 에이전트 설치를 설치합니다. "SNMP 마스터 에이전트 설치"를 참조하십시오.
  2. 프록시 SNMP 에이전트를 설치 및 시작하고 원시 SNMP 데몬을 다시 시작합니다. "프록시 SNMP 에이전트(UNIX/Linux) 사용"을 참조하십시오.
  3. SNMP 마스터 에이전트를 시작합니다. "SNMP 마스터 에이전트 활성화 및 시작"을 참조하십시오.
  4. 하위 에이전트를 활성화합니다. "하위 에이전트 활성화"를 참조하십시오.

SNMP 프록시 에이전트를 설치하려면 서버 루트 디렉토리의 install_dir/lib/snmp/sagt에 있는 CONFIG 파일을 편집합니다. 이 파일에는 다른 이름을 지정할 수 있습니다. 프록시 에이전트는 또한 MIB 트리와 프록시 SNMP 에이전트가 전달할 트랩을 포함해야 합니다.

다음은 CONFIG 파일의 예입니다.

 AGENT AT PORT 1161 WITH COMMUNITY public
 SUBTREES     1.3.6.1.2.1.1,
     1.3.6.1.2.1.2,
     1.3.6.1.2.1.3,
     1.3.6.1.2.1.4,
     1.3.6.1.2.1.5,
     1.3.6.1.2.1.6,
     1.3.6.1.2.1.7,
     1.3.6.1.2.1.8
 FORWARD ALL TRAPS;

프록시 SNMP 에이전트 시작

프록시 SNMP 에이전트를 시작하려면 명령 프롬프트에 다음을 입력합니다.

원시 SNMP 데몬 재시작

프록시 SNMP 에이전트를 시작한 후에 CONFIG 파일에 지정된 포트에서 원시 SNMP 데몬을 다시 시작합니다.

원시 SNMP 데몬을 다시 시작하려면 명령 프롬프트에 다음을 입력합니다.

여기서 port_number는 CONFIG 파일에 지정된 포트 번호입니다. 예를 들어, 앞서 언급한 CONFIG 파일 예에 있는 포트를 사용하는 Solaris 플랫폼에는 다음과 같이 입력합니다.

SNMP 마스터 에이전트 설치

주

서버가 root로 실행되고 있지 않으면 관리 인터페이스를 사용하여 마스터 SNMP 에이전트를 설치 및 시작할 수 없습니다.

마스터 SNMP 에이전트를 설치하려면 다음 작업을 수행합니다.

  1. root로 로그인합니다.
  2. SNMP 데몬(snmpd)이 포트 161에서 실행 중인지의 여부를 확인합니다.

    3. SNMP 데몬이 실행 중이 아닌 경우 단계 4로 이동합니다.

    SNMP 데몬이 실행 중이면 재시작 방법과 지원되는 MIB 트리를 확인한 다음

  3. SNMP 데몬이 실행 중인 경우 해당 프로세스를 종료합니다.
  4. 관리 인터페이스 왼쪽 창에서 관리 서버 노드를 선택합니다.
  5. "모니터링" 탭을 선택하여 다음 그림에 표시된 "SNMP 에이전트 트랩" 페이지를 표시합니다.

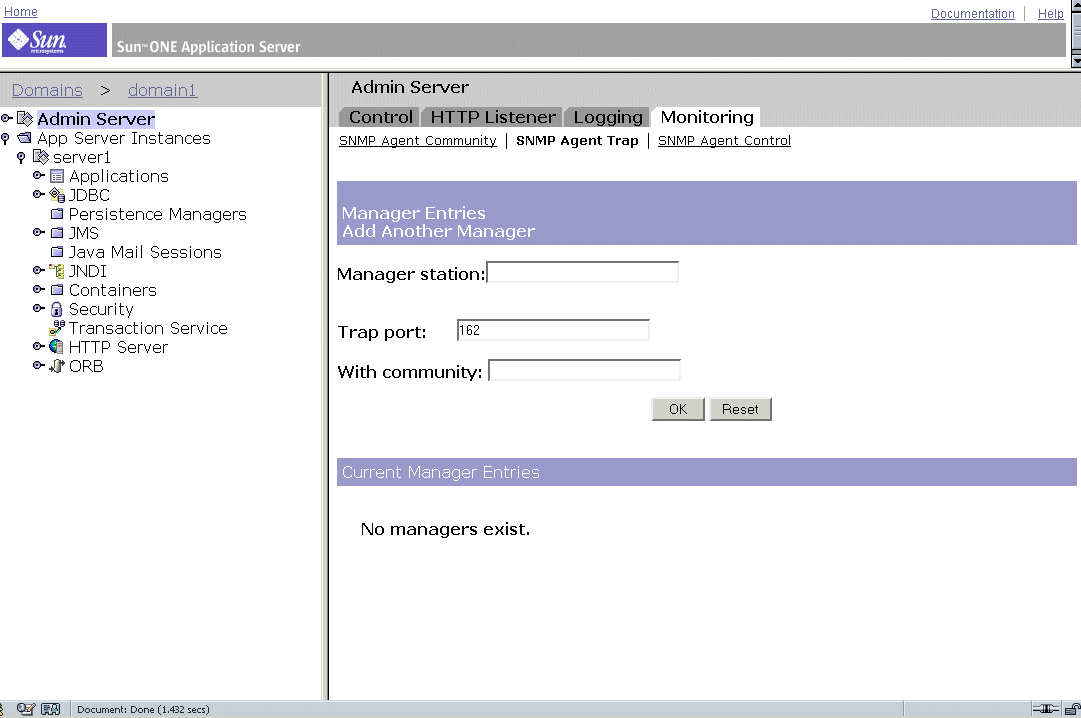

그림 6-2 SNMP 에이전트 트랩 페이지

SNMP 에이전트 트랩 페이지 설정을 보여주는 그림입니다.

이 페이지에는 "관리자 항목" 정보가 표시됩니다.

  1. 네트워크 관리 소프트웨어가 실행 중인 시스템의 이름을 입력합니다.
  2. 네트워크 관리 시스템에서 트랩을 수신하는 트랩 포트 번호를 입력합니다. 자주 사용되는 포트는 162입니다. 트랩에 대한 자세한 내용은 "SNMP 트랩 대상"을 참조하십시오.
  3. 트랩에 사용하려는 커뮤니티 문자열을 입력합니다. 커뮤니티 문자열에 대한 자세한 내용은 "SNMP 에이전트 커뮤니티"를 참조하십시오.
  4. "확인"을 누릅니다.
  5. "모니터링" 탭에 있는 "SNMP 에이전트 커뮤니티" 링크를 누릅니다.

    6. 다음 그림과 같이 커뮤니티 문자열 정보가 표시됩니다.

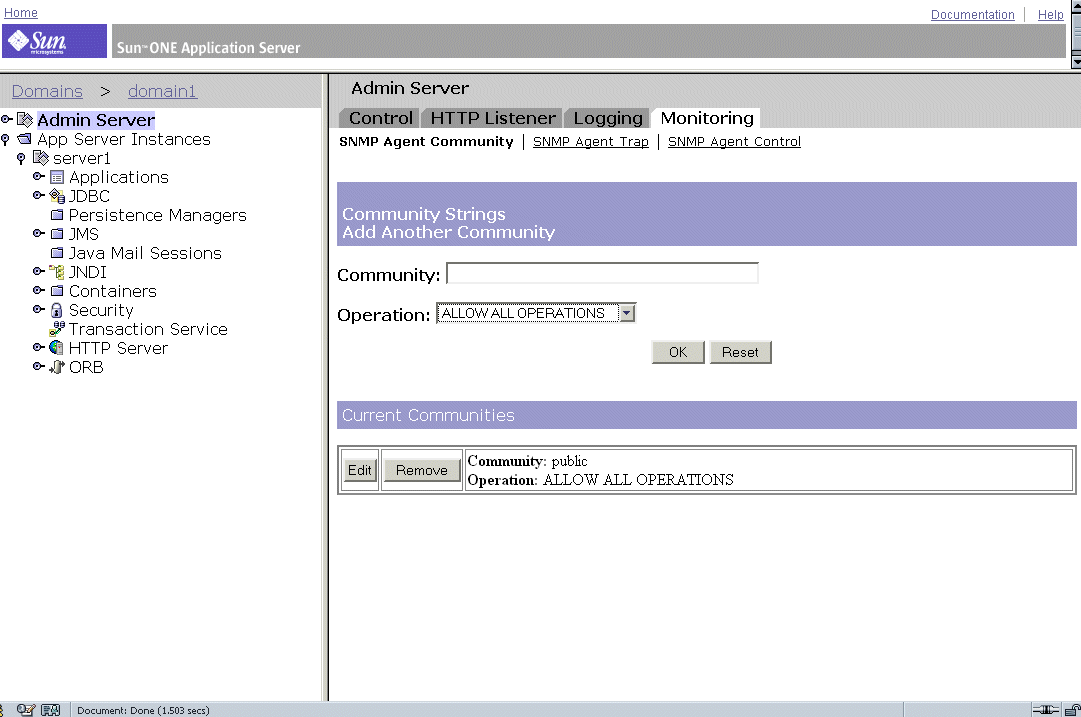

그림 6-3 SNMP 에이전트 커뮤니티 페이지

SNMP 에이전트 커뮤니티 페이지 설정을 보여주는 그림입니다.

  1. 마스터 에이전트의 커뮤니티 문자열을 입력합니다.
  2. 커뮤니티의 작업 수준을 선택합니다.

    3. 커뮤니티를 설정한 후 설정 사항을 편집하거나 이 페이지의 "현재 커뮤니티" 머리글 내에 표시된 버튼에서 커뮤니티를 제거할 수 있습니다.

  3. "확인"을 누릅니다.
  4. 왼쪽 창에서 "응용 프로그램 서버 인스턴스"와 서버 인스턴스에 액세스한 다음 "변경 사항 적용"을 누릅니다.

SNMP 마스터 에이전트 활성화 및 시작

마스터 에이전트 작업은 CONFIG라는 에이전트 구성 파일에 정의되며 이 파일을 수동으로 편집할 수 있습니다. SNMP 하위 에이전트를 활성화하기 전에 마스터 SNMP 에이전트를 설치해야 합니다.

주

마스터 에이전트를 다시 시작할 때 System Error: Could not bind to port와 유사한 바인드 오류가 발생한 경우에는 ps -ef | grep snmp를 사용하여 magt가 실행되고 있는지 확인합니다. magt가 실행 중인 경우에는 kill -9 pid 명령을 사용하여 그 프로세스를 종료합니다. SNMP의 CGI 작동이 다시 시작할 것입니다.

이 절에서는 다음 항목에 대해 설명합니다.

다른 포트에서 마스터 에이전트 시작

관리 인터페이스는 161 포트 이외의 다른 포트에서 SNMP 마스터 에이전트를 시작하지 않습니다. 하지만 다음 단계를 수행하면 마스터 에이전트를 다른 포트에서 수동으로 시작할 수 있습니다.

  1. install_dir/lib/snmp/magt/CONFIG를 편집하여 원하는 포트를 지정합니다.
  2. 다음과 같이 시작 스크립트를 실행합니다.

    3. cd instance_root/admin-server ./start -shell install_dir/lib/snmp/magt/magt
    install_dir/lib/snmp/magt/CONFIG
    install_dir/lib/snmp/magt/INIT

마스터 에이전트가 원하는 포트에서 시작됩니다. 그러나, 관리 인터페이스에서는 마스터 에이전트가 실행 중이라는 것을 감지할 수 있습니다.

수동으로 SNMP 마스터 에이전트 구성

수동으로 마스터 SNMP 에이전트를 구성하려면 다음 작업을 수행합니다.

  1. root로 로그인합니다.
  2. 포트 161에 실행 중인 SNMP 데몬(snmpd)이 있는지 확인합니다.

    3. SNMP 데몬이 실행 중이면 재시작 방법과 지원되는 MIB 트리를 확인한 다음 그 프로세스를 종료합니다.

  3. 서버 루트 디렉토리의 lib/snmp/magt에 있는 CONFIG 파일을 편집합니다.
  4. (선택 사항) "sysContact 및 sysLocation 변수 정의"에 설명된 대로 sysContact 및 sysLocation 변수를 CONFIG 파일에 정의합니다.

마스터 에이전트 CONFIG 파일 편집

CONFIG 파일에서 마스터 에이전트와 함께 사용할 커뮤니티와 관리자를 정의합니다. 관리자 값은 유효한 시스템 이름이거나 IP 주소여야 합니다.

다음은 기본 CONFIG 파일의 예입니다.

COMMUNITY          public
                   ALLOW ALL OPERATIONS

MANAGER            manager_station_name
                   SEND ALL TRAPS TO PORT 162
                    WITH COMMUNITY public

sysContact 및 sysLocation 변수 정의

CONFIG 파일을 편집하여 sysContact 및 sysLocation MIB-II 변수를 지정하는 sysContact 및 sysLocation 변수의 초기 값을 추가할 수 있습니다. 다음 예에서 sysContact와 sysLocation의 문자열은 큰따옴표로 묶여 있습니다. 공간, 줄바꿈, 탭 등이 포함된 모든 문자열은 큰따옴표 안에 사용해야 합니다. 값을 16진수로 지정할 수도 있습니다.

다음은 sysContact 및 sysLocation 변수가 정의된 CONFIG 파일의 예입니다.

COMMUNITY          public
                   ALLOW ALL OPERATIONS

MANAGER            nms2
                   SEND ALL TRAPS TO PORT 162
                   WITH COMMUNITY public

INITIAL            sysLocation "Server room
901 San Antonio Road
Palo Alto CA 94303
USA"

INITIAL            sysContact "John Doe
email: jdoe@sun.com"

SNMP 하위 에이전트 구성

SNMP 하위 에이전트를 구성하려면 다음 단계를 수행합니다.

  1. 왼쪽 창의 "관리 서버"에서 "서버 인스턴스" 노드를 선택합니다.
  2. 오른쪽 창에서 "모니터링" 탭을 선택합니다.
  3. "SNMP 하위 에이전트 구성" 링크를 선택합니다.

    4. 다음 페이지가 표시됩니다.

그림 6-4 SNMP 하위 에이전트 구성 페이지

SNMP 하위 에이전트 구성 설정을 보여주는 그림입니다.

  1. (UNIX만 해당) "마스터 호스트" 필드에 서버의 이름과 도메인을 입력합니다.
  2. 운영 체제 정보를 비롯한 서버에 대한 "설명"을 입력합니다.
  3. 서버를 담당하는 "조직"을 입력합니다.
  4. 서버 인스턴스의 위치를 입력합니다.
  5. "연락처" 필드에 서버를 담당하는 사람의 이름과 연락처 정보를 입력합니다.
  6. "SNMP 통계 수집 사용"에서 "설정"을 선택합니다.
  7. "확인"을 누릅니다.
  8. 왼쪽 창에서 "응용 프로그램 서버 인스턴스"와 서버 인스턴스에 액세스한 다음 "변경 사항 적용"을 누릅니다.

SNMP 마스터 에이전트 시작

일단 SNMP 마스터 에이전트를 설치한 후에는 이를 수동으로 시작하거나 관리 인터페이스에서 관리 서버를 사용하여 시작할 수 있습니다.

수동으로 SNMP 마스터 에이전트 시작

수동으로 마스터 에이전트를 시작하려면 명령 프롬프트에 다음과 같이 입력합니다.

INIT 파일은 MIB-II 시스템 그룹의 정보를 포함하는 비휘발성 파일입니다. INIT이 아직 없는 경우에는 마스터 에이전트를 처음으로 시작할 때 생성됩니다.

주

CONFIG 파일에 잘못된 관리자 이름이 있으면 마스터 에이전트가 시작되지 않습니다.

기본 포트가 아닌 포트에서 마스터 에이전트를 시작하려면 다음 중 한 가지 방법을 사용합니다.

방법 1: CONFIG 파일에 마스터 에이전트가 관리자로부터 SNMP 요청을 수신하는 각 인터페이스의 전송 매핑을 지정합니다. 전송 매핑을 통해 마스터 에이전트는 기본 포트와 기본 포트가 아닌 포트에서 연결을 받아들일 수 있습니다. 또한 마스터 에이전트는 기본 포트가 아닌 포트에서 SNMP 트래픽을 받아들일 수 있습니다. 최대 동시 SNMP 수는 열려 있는 소켓 수나 프로세스당 파일 설명자 수에 대한 대상 시스템의 제한으로 제한됩니다. 다음은 전송 매핑 항목의 예입니다.

TRANSPORT          extraordinary   SNMP
                   OVER UDP SOCKET
                    AT PORT 11161

CONFIG 파일을 수동으로 편집한 후에는 명령 프롬프트에 다음을 입력하여 마스터 에이전트를 수동으로 시작합니다.

방법 2: /etc/services 파일을 편집하여 마스터 에이전트가 기본 포트 및 기본 포트가 아닌 포트에서 연결을 받아들일 수 있도록 합니다.

관리 서버를 사용하여 SNMP 마스터 에이전트 시작

관리 서버를 사용하여 SNMP 마스터 에이전트를 시작하려면 다음 단계를 수행합니다.

주

SNMP 마스터 에이전트를 시작하려면 Sun ONE Application Server에 root로 로그인해야 합니다.

  1. 관리 서버에 로그인합니다.
  2. 왼쪽 창의 "관리 서버" 노드에서 "모니터링" 탭을 선택합니다.
  3. 오른쪽 창 상단에 있는 "SNMP 에이전트 제어" 링크를 선택합니다.

    4. 다음 페이지가 표시됩니다.

그림 6-5 SNMP 에이전트 제어 페이지

SNMP 마스터 에이전트를 제어하는 방법을 보여주는 그림입니다.

  1. "시작"을 누릅니다.

    2. "SNMP 에이전트 제어" 페이지에서 SNMP 마스터 에이전트를 중단하고 다시 시작할 수도 있습니다.

하위 에이전트 활성화

Administration Server와 함께 제공되는 마스터 에이전트를 설치한 후에는 시작하기 전에 서버 인스턴스의 하위 에이전트를 활성화해야 합니다. 마스터 에이전트 설치에 대한 내용은 "SNMP 마스터 에이전트 설치"를 참조하십시오.

하위 에이전트를 사용하여 UNIX/Linux 플랫폼의 SNMP 기능을 중단할 수 있습니다. 먼저 하위 에이전트를 중단한 후 마스터 에이전트를 중단해야 합니다. 마스터 에이전트를 먼저 중단하면 하위 에이전트를 중단할 수 없을 수도 있습니다. 그런 경우에는 마스터 에이전트를 다시 시작하고 하위 에이전트를 중단한 다음 마스터 에이전트를 중단합니다.

SNMP 하위 에이전트를 활성화하려면 다음 작업을 수행합니다.

  1. 왼쪽 창에서 "응용 프로그램 서버 인스턴스" 노드를 확장합니다.
  2. 서버 인스턴스를 선택한 다음 "모니터링" 탭을 누릅니다.
  3. "SNMP 하위 에이전트 제어" 옵션을 선택하여 다음 그림과 같은 페이지를 표시합니다.

그림 6-6 SNMP 하위 에이전트 제어 페이지

SNMP 하위 에이전트 제어 설정을 보여주는 그림입니다.

이 페이지에서 SNMP 하위 에이전트를 시작, 중단 또는 재시작할 수 있습니다. 하위 에이전트의 상태는 제어 버튼 바로 위에 표시됩니다.

Windows 플랫폼에서는 Sun ONE Application Server 모니터링에 Windows SNMP 서비스가 사용됩니다. 이 서비스는 "제어판"/"관리 도구"/"서비스" 옵션에서 제어할 수 있습니다.

주

SNMP 구성을 변경한 후 "확인"을 누르고 "SNMP 하위 에이전트 제어" 페이지에서 SNMP 하위 에이전트를 다시 시작해야 합니다.



이전      목차      색인      다음

Copyright 2003 Sun Microsystems, Inc. 모든 권리는 저작권자의 소유입니다.
