リモートホストアーキテクチャーの Communications Express

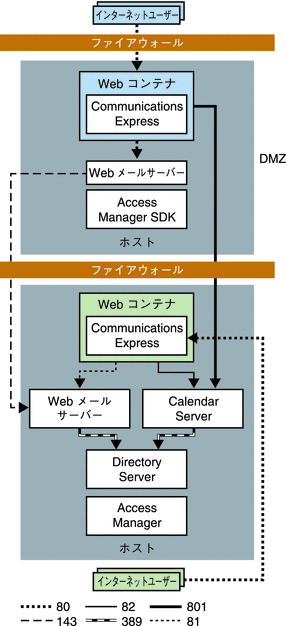

図 24–2 は、イントラネットユーザーとインターネットユーザーの双方に対応した Communications Express アーキテクチャーを示しています。イントラネットユーザーは、Communications Express バックエンドホストにログオンします。インターネットユーザーは、DMZ 内の Communications Express フロントエンドホストにログオンします。すると、そのフロントエンドホストがバックエンドホストと通信します。シングルサインオンはバックエンドホスト上で有効化されます。

フロントエンドホストには、次のコンポーネントをインストールします。

• Communications Express

• Web コンテナ

• Messaging Express マルチプレクサ

• Access Manager SDK

バックエンドには、次のコンポーネントをインストールします。

• Communications Express

• Web コンテナ

• Messaging Server (Messenger Express)

• Calendar Server

• Directory Server

• Access Manager

図 24–2 は、リモートホストアーキテクチャーの Communications Express を示しています。

図 24–2 リモートホストアーキテクチャーの Communications Express

次の表は、このアーキテクチャーで使用するプロトコルとポート番号について説明しています。

表 24–2 Communications Express リモートホスト配備例で使用されるプロトコルとポート

プロトコル	Port	対象
HTTP	80	DMZ 内の Communications Express フロントエンドホストと通信するインターネットユーザー
HTTP	81	DMZ の背後にあるバックエンドホスト上の Web メールサーバーと通信する、DMZ 内の Communications Express フロントエンドホスト上の Web メールサーバー
HTTP	82	同じくバックエンドホスト上に存在する Calendar Server と通信する、バックエンドホスト上の Communications Express
IMAP	143	Messenger Express コンポーネントと通信する Web メールサーバー
LDAP *	389	LDAP ディレクトリと通信する Messaging Server と Calendar Server
HTTP	801	バックエンドホスト上に存在する Calendar Server と通信する、フロントエンドホスト上の Communications Express
