La estructura del SAS-2 del chasis está realizada con componentes SAS-2 interconectados (REM, NEM y módulos de almacenamiento). Si un componente SAS-1 está en el lugar de un componente SAS-2 necesarios, la misma estructura estará incompleta y mostrará un error cuando intente asignar recursos del módulo de almacenamiento desde el ILOM de CMM.
Qué debe buscar:

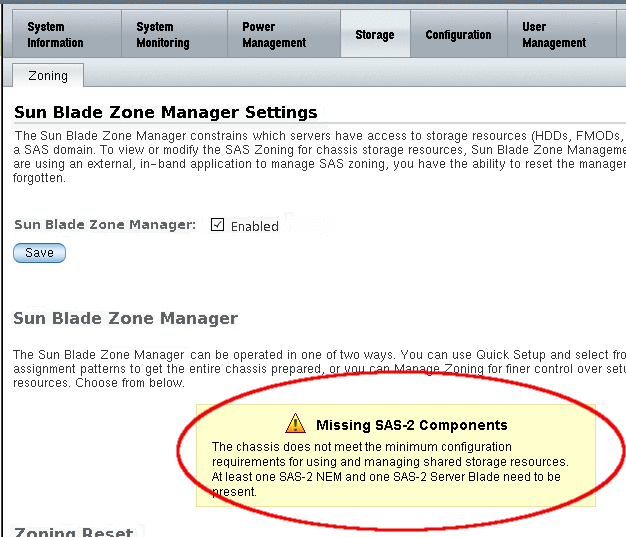

La siguiente tabla muestra recursos de cómo la interfaz web y la interfaz de línea de comandos pueden verse cuando faltan los componentes necesarios en la estructura SAS-2.
|
Elementos que se deben comprobar:
A continuación se muestra un ejemplo de cómo es una estructura SAS-2 del chasis completa (tenga en cuenta que se excluyen automáticamente los componentes SAS-1):
Una estructura de chasis que admite SAS-2 debe tener los siguientes componentes de chasis:
Como mínimo un SAS-2 NEM. Para la redundancia de la ruta necesita dos SAS-2 NEM. Consulte Compatibilidad del hardware del módulo de almacenamiento de Guía de instalación del módulo de almacenamiento Sun Blade M2.
Nota - Solo puede tener SAS-2 NEM, no puede mezclar SAS-2 y SAS-1 NEM en el chasis.
Un módulo de servidor con un SAS-2 REM. Consulte Compatibilidad del hardware del módulo de almacenamiento de Guía de instalación del módulo de almacenamiento Sun Blade M2.
Nota - Puede tener módulos de servidor con SAS-1 REM, pero solo podrán acceder a sus discos internos. No podrán acceder a los módulos de almacenamiento o los puertos SAS externos de NEM.
Opcionalmente, uno o más módulo de almacenamiento Sun Blade M2 (que es un dispositivo SAS-2).
Para establecer una estructura SAS-2 adecuadamente, no debe tener SAS-1 NEM instalados en el chasis. Los SAS-1 NEM incluyen:
Sun Blade 6000 Multi-Fabric Network Express Module (X4212A)
Sun Blade 6000 10GbE Multi-Fabric Network Express Module (X4236A)
Sun Blade 6000 Virtualized Multi-Fabric 10GbE Network Express Module (X4238)
El chasis CMM excluye los módulos de servidor SAS-1 y los módulos de disco del acceso a la estructura SAS-2 del chasis. Los módulos de servidor SAS-1 y los módulos de disco incluyen:
Disco de módulo Sun Blade 6000 (B18-AA)
Los módulos de servidor con controladores de disco integrados SAS-1 o REM (a pesar de que el servidor aun podrá acceder a sus discos internos).
Acciones que se deben realizar:
Asegúrese de que tiene los componentes SAS-2 adecuados para establecer una estructura SAS-2 completa (REM de servidor a disco).
Compruebe que el chasis está encendido. Si no es así, enciéndalo, espera cinco minutos y vuelva a intentarlo.
Si los componentes están presentes y encendidos y persiste la condición, llame al representante de la asistencia Oracle.
