SAS–2 구성 요소 없음 오류

섀시 SAS-2 패브릭은 상호 연결된 SAS-2 구성 요소(REM, NEM 및 저장소 모듈)로 구성됩니다. SAS-2 필수 구성 요소 대신 SAS-1 구성 요소가 있는 경우에는 패브릭 자체가 불완전하기 때문에 CMM ILOM에서 저장소 모듈 자원을 할당하려고 하면 오류가 표시됩니다.

화면 표시 예:

다음 표에서는 SAS-2 패브릭에 필수 구성 요소가 없는 경우에 표시되는 웹 인터페이스 및 CLI 화면의 예를 보여 줍니다.

CMM ILOM	패브릭에 SAS-2 구성 요소가 없는 경우

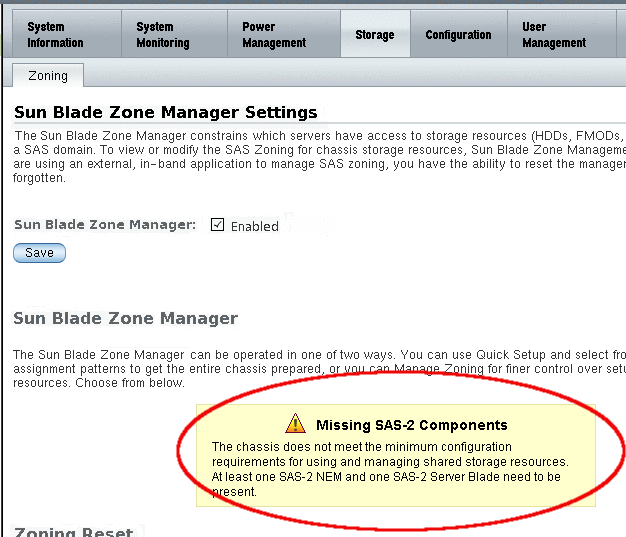

웹 인터페이스	CMM->Storage->Zoning
CLI	-> ls /STORAGE/sas_zoning Targets: <---No targets are listed. Commands: cd set show

확인할 사항:

완전한 섀시 SAS-2 패브릭의 예는 다음과 같습니다(SAS-1 구성 요소는 자동으로 제외됨).

지원되는 SAS-2 섀시 패브릭에는 다음과 같은 섀시 구성 요소가 있어야 합니다.

하나 이상의 SAS-2 NEM. 중복 경로의 경우 SAS-2 NEM 두 개가 필요합니다. Sun Blade Storage Module M2 설치 안내서의 저장소 모듈 하드웨어 호환성을 참조하십시오.

주 - SAS-2 NEM만 사용할 수 있으며, SAS-2 NEM과 SAS-1 NEM을 섀시에 함께 설치할 수 없습니다.
SAS-2 REM이 설치된 서버 모듈. Sun Blade Storage Module M2 설치 안내서의 저장소 모듈 하드웨어 호환성을 참조하십시오.

주 - SAS-1 REM이 설치된 서버 모듈을 사용할 수 있지만 이러한 서버 모듈에서는 자체 내부 디스크에만 액세스할 수 있습니다. 저장소 모듈이나 NEM 외부 SAS 포트에는 액세스할 수 없습니다.
SAS-2 장치인 하나 이상의 Sun Blade Storage Module M2(선택 사항).
섀시 SAS-2 패브릭을 올바르게 설정하려면 SAS-1 NEM을 섀시에 설치해서는 안 됩니다. SAS-1 NEM의 예를 들면 다음과 같습니다.
- Sun Blade 6000 Multi-Fabric Network Express Module (X4212A)
- Sun Blade 6000 10GbE Multi-Fabric Network Express Module (X4236A)
- Sun Blade 6000 Virtualized Multi-Fabric 10GbE Network Express Module (X4238)
섀시 CMM에서는 섀시 SAS-2 패브릭에 대한 액세스에서 SAS-1 서버 모듈과 디스크 모듈을 제외합니다. SAS-1 서버 모듈 및 디스크 모듈의 예를 들면 다음과 같습니다.
- Sun Blade 6000 디스크 모듈(B18-AA)
- SAS-1 통합 디스크 제어기 또는 REM이 설치된 서버 모듈(서버를 통해 자체 내부 디스크에는 계속 액세스할 수 있음)

수행할 작업:

완전한(서버 REM부터 디스크까지) SAS-2 패브릭을 설정할 적절한 SAS-2 구성 요소가 있는지 확인합니다.
섀시의 전원이 켜졌는지 확인합니다. 그렇지 않은 경우 전원을 켜고 5분 정도 기다렸다가 다시 시도합니다.
구성 요소가 있고 전원이 켜진 경우에도 오류가 지속되면 Oracle 서비스 담당자에게 문의하십시오.
