"Missing SAS–2 Components" 错误

机箱 SAS-2 结构由互连的 SAS-2 组件（REM、NEM 和存储模块）组成。如果 SAS-1 组件替代了必需的 SAS-2 组件，结构本身将不完整，当您尝试从 CMM ILOM 分配存储模块资源时将显示错误。

所看见的内容：

下表提供了当 SAS-2 结构缺少必需组件时 Web 界面和 CLI 可能显示的外观示例。

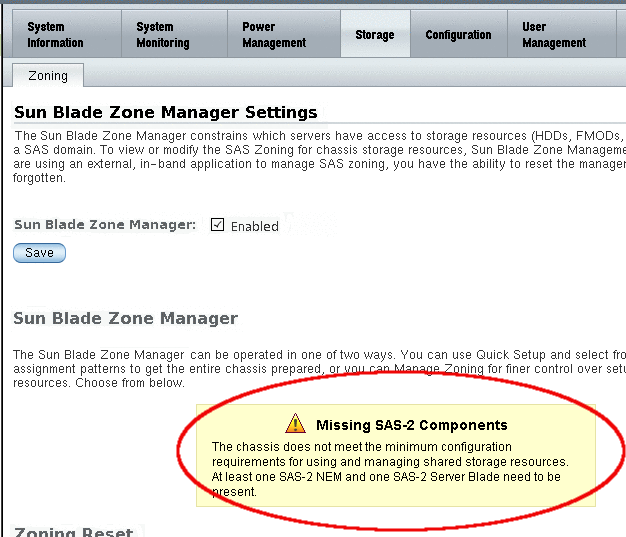

CMM ILOM 如果结构中缺少 SAS-2 组件 Web 界面 在 "CMM" -> "Storage" -> "Zoning" 中。 CLI -> ls /STORAGE/sas_zoning Targets: <---No targets are listed. Commands: cd set show

检查事项：

完整的机箱 SAS-2 结构示例如下所示（请注意，自动排除 SAS-1 组件）：

支持的 SAS-2 机箱结构必须具有以下机箱组件：

• 至少有一个 SAS-2 NEM。要实现路径冗余，您需要两个 SAS-2 NEM。请参阅《Sun Blade Storage Module M2 安装指南》中的"存储模块硬件兼容性"。

  ---

  注 - 只能安装 SAS-2 NEM，不能在机箱中混装 SAS-2 NEM 和 SAS-1 NEM。

  ---

• 包含 SAS-2 REM 的服务器模块。请参阅《Sun Blade Storage Module M2 安装指南》中的"存储模块硬件兼容性"。

  ---

  注 - 您可以在服务器模块上安装 SAS-1 REM，但这些模块只能访问自己的内部磁盘。它们不能访问存储模块或 NEM 外部 SAS 端口。

  ---

• 或者，安装一个或多个 Sun Blade Storage Module M2（也就是 SAS-2 设备）。

• 要正确建立机箱 SAS-2 结构，不得在机箱内安装 SAS-1 NEM。SAS-1 NEM 包括：

  • Sun Blade 6000 Multi-Fabric Network Express Module (X4212A)

  • Sun Blade 6000 10GbE Multi-Fabric Network Express Module (X4236A)

  • Sun Blade 6000 Virtualized Multi-Fabric 10GbE Network Express Module (X4238)

• 机箱 CMM 会将 SAS-1 服务器模块和磁盘模块排除在外，避免其访问机箱 SAS-2 结构。SAS-1 服务器模块和磁盘模块包括：

  • Sun Blade 6000 Disk Module (B18-AA)

  • 装有 SAS-1 集成磁盘控制器或 REM 的服务器模块（但该服务器仍可以访问其内部磁盘）。

要执行的操作：

• 确保您具备建立完整的（服务器 REM 到磁盘）SAS-2 结构所需的适当 SAS-2 组件。

• 检查机箱电源是否已打开。如果没有，请打开电源，等待 5 分钟，然后重试。

• 如果存在组件且已打开电源，但该状况仍然存在，请与您的 Oracle 服务代表联系。
