Installation du cavalier P0601

Pour installer le cavalier P0601, suivez ces étapes :

1. Arrêtez le système, puis tournez la clé en position Veille.

   ---

   Attention :

   La carte horloge n'est pas enfichable à chaud. Ne retirez pas la carte horloge si le système n'a pas été arrêté et mis hors tension.

   ---

2. Retirez la carte horloge du système (voir la Figure 6-2).

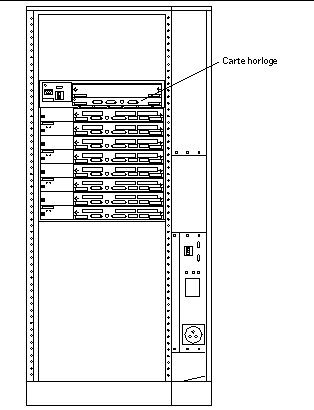

   Figure 6-2 Vue de la façade arrière du système Sun Enterprise 6000




   ---

   Remarque :

   La Figure 6-2 montre un système à 16 baies. Ces systèmes existent aussi dans des configurations à 4, 5 et 8 baies.

   ---

3. Repérez l'emplacement du cavalier P0601 (Figure 6-3) sur la carte horloge.

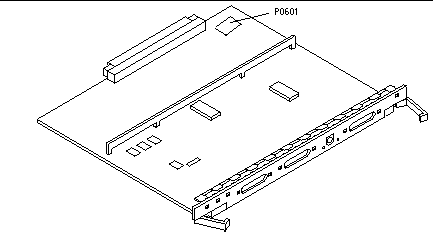

   Figure 6-3 Emplacement du cavalier P0601 sur la carte horloge




4. Insérez le cavalier P0601 sur la carte horloge.

5. Replacez la carte horloge dans le système.

   Reportez-vous au Chapitre 6 de votre manuel de référence pour connaître la procédure détaillée.

6. Mettez la clé en position Marche ou Diagnostics.
