ttsnoop の使用によるメッセージおよびパターンのデバッグ

ttsnoop は、カスタム構築の ToolTalk メッセージを作成して送信するためのツールです。ttsnoop を、ToolTalk メッセージの 1 つまたはすべてを選択的に監視するツールとして使用することもできます。ttsnoop プログラムは、ディレクトリ /usr/dt/bin/ttsnoop にあります。プログラムを起動するには、コマンド行に次のコマンドを入力します。

% /usr/dt/bin/ttsnoop [ -t ]

-t オプションは、特定のパターンまたはメッセージの構築に使用する ToolTalk API 呼び出しを表示します。図 5-1 は、ttsnoop を起動する際に表示されるウィンドウを示します。

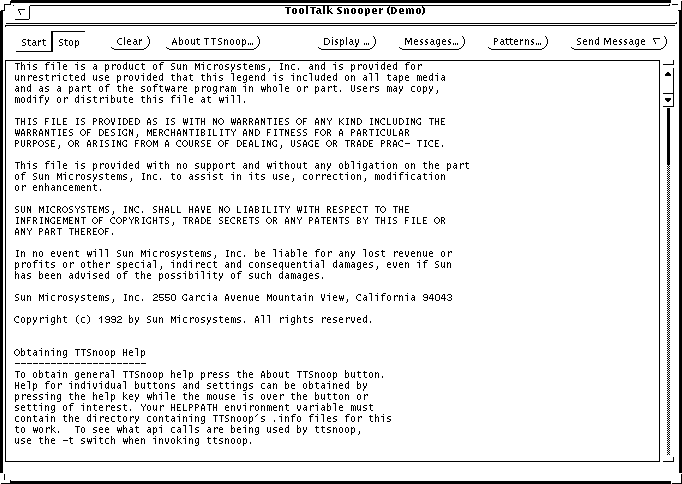

図 5-1 ttsnoop 表示ウィンドウ

• Start ボタン

  メッセージの受信を起動する場合に押します。ttsnoop は、登録するパターンに一致する着信メッセージを表示します。

• Stop ボタン

  メッセージの受信を停止する場合に押します。

• Clear ボタン

  ウィンドウをクリアする場合に押します。

• About TTSnoop ボタン

  ttsnoop についてのヘルプを見る場合に押します。

  ---

  注 -

  各ボタンおよび設定についてのヘルプを見るには、そのボタンまたは設定の上にマウスを置いて、キーボードの F1 キーまたはヘルプキーを押します。TTSnoop.info というファイルの入ったディレクトリを、環境変数 HELPPATH に入れておく必要があります。

  ---

• Display ボタン

  チェックボックスのパネルを表示して、ttsnoop ディスプレイのサブウィンドウ上で特定の ToolTalk メッセージ構成要素を強調表示する場合に押します。

• Messages ボタン

  ToolTalk メッセージの作成、格納、および送信を可能にするパネルを表示する場合に押します。

• Patterns ボタン

  ToolTalk パターンの構成と登録を可能にするパネルを表示する場合に押します。

• Send Messages ボタン

  Messages ウィンドウを使用して格納したメッセージを送信する場合に押します。

メッセージの構成と送信

初期表示ウィンドウで Messages ボタンを押すと、図 5-2 に示すポップアップパネルが表示されます。

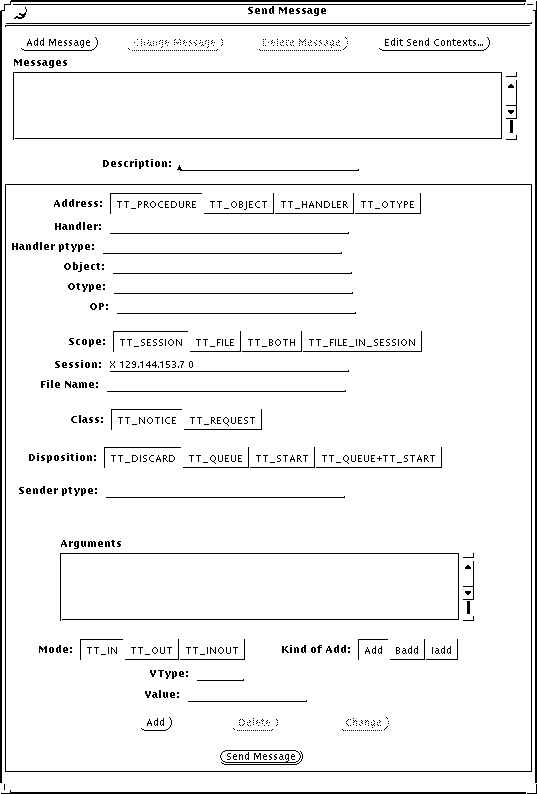

図 5-2 ポップアップメッセージパネル

• Add Message ボタン

  現在のメッセージ設定を格納する場合に押します。メッセージが格納されてしまうと、初期表示ウィンドウ上の Send Message ボタンを使用して、これらのメッセージの再呼び出しと送信ができます。

• Edit Contexts ボタン

  送信するメッセージコンテキストを追加、変更、または削除する場合に押します。図 5-3 で示すポップアップウィンドウによって、メッセージとともに送信するコンテキストを編集できます。

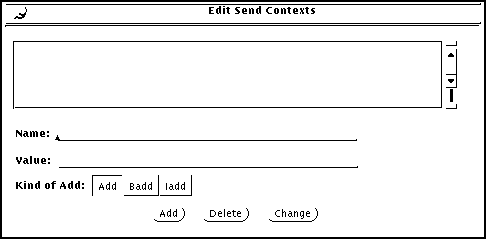

図 5-3 「Edit Send Contexts」ウィンドウ

• Send Message ボタン

  新規に作成したメッセージを送信する場合に押します。

  ---

  注 -

  この Send Message ボタンは、メインメニュー上の Send Message ボタンと同じ機能を実行します。

  ---

パターンの構成と登録

初期表示ウィンドウの Patterns ボタンを押すと、図 5-4 に示すポップアップパネルが表示されます。

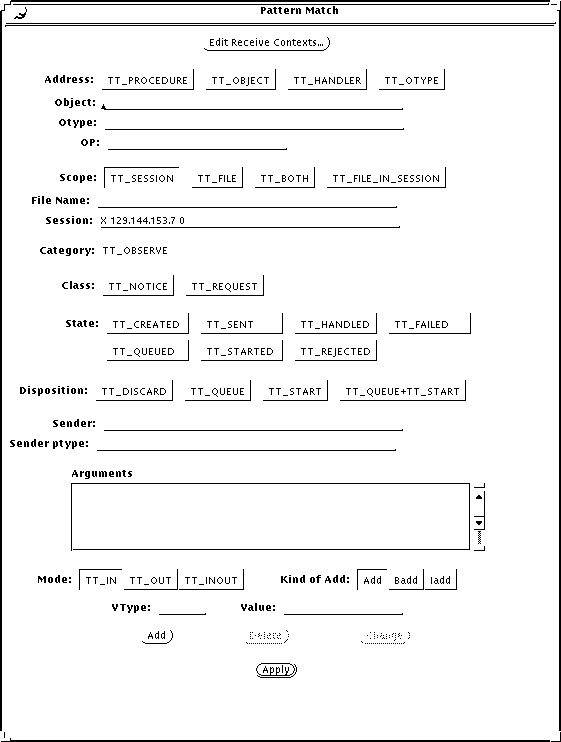

図 5-4 ポップアップパターンパネル

パターンを登録するには、Apply ボタンを押します。パターンが登録されてしまうと、デバッグツールとして ttsnoop を使用して、他のアプリケーションがどのようなメッセージを送信しているかを監視できます。

• Edit Receive Contexts ボタン

  パターン内の受信メッセージコンテキストを追加、変更、または削除する場合に押します。図 5-5 に示すポップアップウィンドウによって、パターンとともに登録するコンテキストを編集できます。

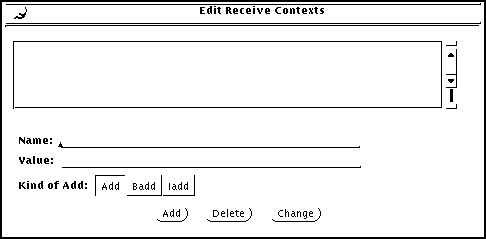

図 5-5 「Edit Receive Contexts」ウィンドウ

メッセージ構成要素の表示

初期表示ウィンドウ上の Display ボタンを押すと、図 5-6 に示すチェックボックスパネルが表示されます。

図 5-6 メッセージ構成要素の値を表示するチェックボックス

チェックボックスを選択すると、指定された ToolTalk メッセージの構成要素は、表示したメッセージ上で、表示されたメッセージ構成要素の左に矢印 (--->) を付けて示されます。図 5-7 は、表示されたメッセージ構成要素を示します。

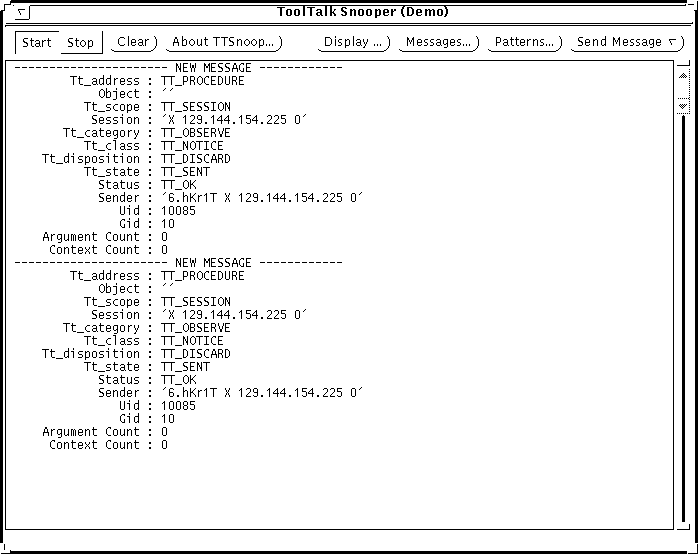

図 5-7 メッセージ構成要素の表示

作成済みメッセージの送信

初期表示ウィンドウ上の Send Message ボタンを押すと、Messages ポップアップを使用して作成または格納したメッセージを送信できます。

メッセージの受信

初期表示ウィンドウ上の Start ボタンを押すと、ttsnoop は登録したパターンに一致する着信メッセージを表示します。図 5-8 は、表示された着信メッセージの例です。

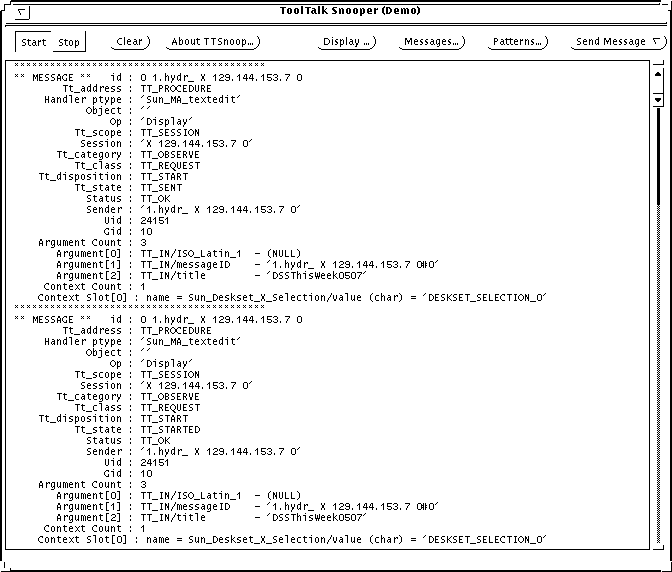

図 5-8 着信メッセージの表示

メッセージ受信の停止

初期表示ウィンドウ上の Stop ボタンを押すと、ttsnoop はメッセージの受信を停止します。
