2장 Communications Express 개요

2장
Communications Express 개요

Sun Java^™ System Communications Express 6 2004Q2은 인터넷 서비스 제공업체, 기업 및 장비 제조업체의 요구에 맞는 통합 웹 기반 통신 및 공동 작업 클라이언트를 제공합니다.

웹 기반 클라이언트로서 Communications Express의 세 가지 클라이언트 모듈인 달력, 주소록, 메일의 액세스는 Web Server에 의존하고 프리젠테이션은 브라우저에 의존합니다.

제품 기능

Communications Express는 세 모듈을 위한 하나의 통합된 사용자 인터페이스를 가지고 있으며 사용자 자격 증명을 다시 인증하지 않고 한 클라이언트 모듈에서 다른 클라이언트 모듈에 액세스할 수 있습니다.

메일 모듈과 달력 모듈 사이의 통신은 Identity 또는 Messaging 단일 사인 온(SSO) 체계를 사용하여 이루어집니다.

달력 및 메일 응용 프로그램은 모두 동일한 주소록을 공유합니다.

세 모듈은 모두 Communications Express의 환경 설정 탭에 지정된 공통 사용자 기본 설정을 공유합니다.

이 장은 다음 내용으로 구성되어 있습니다.

상위 수준 구조

달력 및 주소록 클라이언트 모듈은 어느 웹 컨테이너에서나 단일 응용 프로그램으로 배포되며 본 설명서에서는 두 가지를 함께 UWC(Unified Web Client)로 언급합니다.

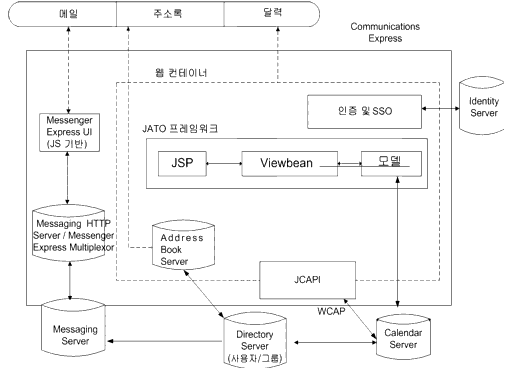

그림 2-1 상위 수준 구조

Messenger Express는 Messaging Server의 HTTP 서비스를 사용하는 독립형 웹 인터페이스 메일 응용 프로그램입니다. Messenger Express는 달력 및 주소록 모듈과 동일한 시스템에 배포해야 합니다.

UWC는 Sun ONE Application Framework인 JATO를 기반으로 합니다. UWC에 액세스하기 위한 HTTP 요청에 대해 서비스를 제공하려면 J2EE 호환 Web Server가 필요합니다.

모든 사용자 요청은 달력, 주소록, 메일 등 해당 통신 클라이언트 모듈에 요청을 위임하는 전용 응용 프로그램 제어기 서블릿을 통해 전달됩니다. 응용 프로그램 서블릿은 요청을 위임하기 전에 UWC에 액세스하려고 시도하는 브라우저 클라이언트를 위한 유효한 HTTP 세션이 있는지 확인합니다. 유효한 HTTP 세션이 없으면 인증 프로세스를 통해 요청 흐름을 지정합니다.

인증 프로세스는 일련의 웹 필터와 인증 서블릿에 의해 처리됩니다.

Identity Server SSO 필터. Identity Server의 단일 사인 온(SSO) 기법을 사용하여 Sun Java System Identity Server 세션을 검사합니다. 유효한 Identity Server 세션을 찾으면 UWC를 위한 HTTP 세션을 생성하여 다른 필터에 제어를 전달합니다. 그렇지 않으면 세션을 생성하지 않은 채 제어를 전달합니다.

Messaging SSO 필터. Messaging SSO 기법에 관여하는 Portal Server 또는 독립형 Messenger Express와 같은 피어 Sun Java System 응용 프로그램과의 세션을 검사합니다.

Identity Server SSO 필터에서 UWC를 위한 세션을 이미 생성한 경우 이 필터는 나머지 필터로 제어를 전달합니다.

Identity Server SSO 필터에서 생성한 세션이 없으면 설정된 Messaging SSO 세션이 있는지 검사합니다. 유효한 세션이 발견되면 UWC를 위한 HTTP 세션을 생성하여 다음 웹 필터로 제어를 전달합니다.

LDAP 인증 필터. 이 필터는 Identity Server SSO 필터와 Messaging SSO 필터에서 성공적인 HTTP 세션을 생성할 수 없을 때 Sun ONE LDAP Schema 버전 1을 지원하는 응용 프로그램을 지원하는 데 사용됩니다. 이 필터에서는 사용자 이름과 비밀번호를 사용하여 UWC를 위해 구성된 인증 LDAP와 대비하여 자격 증명을 검증합니다. 일단 자격 증명이 인증되면 HTTP 세션을 생성하고 요청을 다음 필터로 전달합니다.

익명 액세스 필터. 유효한 세션이 없는 경우 이 필터에서는 http://host:port/?calid=calid 형식의 URL이 있는지 검사합니다. 이러한 URL 형식의 존재는 익명 액세스를 나타냅니다.

인증 서블릿. 인증 서블릿은 웹 필터들 중 하나에서 UWC를 위한 성공적인 HTTP 세션을 생성할 수 있었는지 여부를 확인합니다. 유효한 세션이 발견되지 않으면 사용자가 사용자 이름과 비밀번호를 입력하도록 로그인 페이지로 연결합니다. UWC에서 Identity Server가 활성화되어 있으면 UWC 로그인 페이지가 표시됩니다.

Identity Server 로그인 페이지에 입력한 자격 증명은 구성된 서비스 중 하나를 사용하여 Identity Server에서 인증됩니다.

Communications Express 로그인 페이지를 거쳐 제출된 자격 증명은 UWC를 위해 구성된 인증 LDAP와 대조하여 인증됩니다.

자격 증명을 제출하여 인증을 마친 후 요청은 다시 필터를 거쳐 유효한 UWC를 위한 HTTP 세션을 얻게 됩니다.

일단 인증 서블릿에서 유효한 세션의 존재를 확인하면 요청된 클라이언트 모듈을 표시하는 응용 프로그램 제어기로 요청을 다시 보냅니다.

Sun Java System Communications Express는 다음 세 가지 모듈로 구성되어 있습니다.

메일. 메일 구조는 Javascript를 사용하여 사용자 인터페이스를 표현하며 HTTP 프로토콜을 통해 Sun Java System Messaging Server와 상호 작용하여 데이터를 불러옵니다.

달력. 달력 모듈의 표현 계층은 Sun ONE Application Framework에 기반을 두고 있습니다. 데이터 계층은 JCAPI(Java API for Calendar)에 액세스하여 HTTP 기반 프로토콜을 통해 Sun Java System Calendar Server와 데이터를 교환할 수 있도록 합니다.

주소록. 주소록 구조는 XML/XSLT를 표현 계층으로 사용하며 LDAP를 데이터 저장소로 사용합니다. 데이터 저장소에는 LDAP SDK API를 사용하여 액세스합니다.

각 클라이언트 모듈은 모듈 특정 제어기 서블릿에 의해 처리되는 Sun ONE Application Framework 모듈로서 더 자세히 정의됩니다.

UWC를 위해 정의된 JATO 모듈은 다음과 같습니다.

기본 수준 모듈. 옵션 보기 및 응용 프로그램 수준 초기화와 같이 응용 프로그램 전체에 해당하는 모든 작업은 기본 수준 모듈에 의해 처리됩니다. 이 모듈에 대한 제어기 서블릿은 UWCServletBase이며 URI "base"에 대한 모든 요청을 처리합니다. 모든 다른 모듈의 제어기 서블릿은 이 서블릿에서 상속됩니다.

달력 모듈. 달력 응용 프로그램에 속한 모든 보기 및 모델은 이 모듈에 의해 처리됩니다. 이 모듈의 제어기 서블릿은 CalModuleServlet이며 URI "calclient"에 대한 모든 요청을 처리합니다.

메일 모듈. 메일 응용 프로그램에 속한 모든 보기 및 모델은 이 모듈에 의해 처리됩니다. 이 모듈의 제어기 서블릿은 MailModuleServlet이며 URI "mailclient"에 대한 모든 요청을 처리합니다.

주소록 모듈. 주소록 응용 프로그램에 속한 모든 보기 및 모델은 이 모듈에 의해 처리됩니다. 이 모듈의 제어기 서블릿은 ABModuleServlet이며 URI "abclient"에 대한 모든 요청을 처리합니다.

요청 흐름 개요

UWC에 대한 요청은 다음과 같은 단계를 시작할 수 있습니다.

인증. 이 단계에서는 웹 필터에 의해 사용자 세션이 생성됩니다.

세션 생성. 일단 사용자 세션이 생성된 후에는 나머지 사용자 세션에 대해 응용 프로그램을 사용할 수 있도록 다음 작업이 수행됩니다.

초기화. 이 단계 동안에는 정보를 읽고 필요한 객체가 캐시됩니다.

UWC를 위해 캐시된 정보의 범위는 다음과 같습니다.

응용 프로그램 초기화

사용자 세션 기반 초기화

모듈 수준 초기화

재지정. 요청은 초기화된 후 전역 사용자 기본 설정에 지정된 기본 응용 프로그램으로 전송됩니다.

UI 렌더링. 이 단계 동안에는 완료된 요청의 결과 페이지가 화면에 출력됩니다.

요청 전달(제출). 이 단계에서는 사용자가 입력하여 제출한 데이터에 대해 서버 수준의 검증이 수행됩니다. 검증 결과의 성공 또는 실패 여하에 따라 해당되는 대상으로 요청이 전달됩니다.

오류 처리. 오류 또는 예외가 발생하면 요청과 관련된 오류 페이지가 표시됩니다.

익명 액세스. 익명의 달력은 달력에 대해 제한적인 "읽기 전용" 액세스를 제공합니다. 익명 달력은 이벤트 목록, 일, 월, 연도 보기만 표시합니다. 익명 액세스에서는 메일, 주소록 및 환경 설정 탭의 내용은 볼 수 없습니다.

초기화

UWC는 사용자 세션 동안 응용 프로그램 전체에 공유되는 몇 가지 객체를 참조합니다. 이러한 객체는 새 사용자 세션이 생성되거나 응용 프로그램이 시작될 때 초기화됩니다. 초기화는 다음과 같이 분류할 수 있습니다.

응용 프로그램 초기화

사용자 세션 기반 초기화

모듈 수준 초기화

응용 프로그램 초기화

모든 응용 프로그램 전역 객체가 응용 프로그램 범위 내에서 캐시됩니다.

인증 및 응용 프로그램 구성. 인증 및 응용 프로그램 구성 매개 변수는 WEB-INF/config 디렉토리의 uwcauth.properties 및 uwcconfig.properties에 있습니다. 응용 프로그램 구성 세부 정보는 응용 프로그램이 시작될 때 로드됩니다. 인증 매개 변수는 UWC에 처음 액세스할 때 사용됩니다.

도메인 구성. 도메인 구성은 사용자의 도메인 LDAP 항목과 uwcdomainconfig.properties 파일에 저장됩니다. UWC를 위해 정의된 각 도메인을 읽고 저장합니다. 그런 다음 응용 프로그램은 도메인 구성 세부 정보를 LDAP에서 매번 읽는 대신 캐시에서 가져옵니다.

자원 번들 캐싱. 로컬화 및 사용자 정의가 가능한 모든 i18n(국제화) 문자열, 이미지 경로 및 기타 항목은 한 번 읽고 캐시에 저장합니다.

LDAP 풀. 사용자/그룹 LDAP를 위한 연결 풀은 응용 프로그램이 시작될 때 생성됩니다. 이 풀은 응용 프로그램이 중지될 때 삭제됩니다.

사용자 세션 기반 초기화

새 사용자 세션에 대해 다음 사항이 초기화됩니다.

사용자 기본 설정. 사용자의 전역 기본 설정은 LDAP 사용자 항목에서 읽히고 세션 범위 안에 저장됩니다.

메일 및 달력 활성 상태. 메일 및 달력 모듈의 가용성 상태를 확인하여 세션의 범위 내에 저장합니다. 이 정보는 나중에 UI에 의해 메일 또는 달력 응용 프로그램을 표시해야 할 것인지 여부를 결정하는 데 사용됩니다.

모듈 수준 초기화

모듈 수준 초기화는 모듈의 URI(Uniform Resource Identifier)에 대해 특별히 요청이 이루어졌을 때 수행됩니다.

달력 저장소, 달력 기본 설정 및 달력 데이터 객체는 모두 사용자의 달력 모듈에 대한 모듈 수준 초기화의 예입니다.
