Solaris 9 9/04 安装指南

第 10 章 在安装过程中创建 RAID-1 卷（镜像）（概述）

本章介绍创建镜像的文件系统的优点， 并说明创建镜像的文件系统所需的 Solaris 卷管理器组件。

本章包括以下主题。

有关如何使用 Solaris Live Upgrade 创建镜像的文件系统的详细信息，请参见创建镜像文件系统的通用原则。

有关如何使用定制 JumpStart 安装方法创建镜像的文件系统的详细信息，请参见filesys 配置文件关键字（创建镜像的文件系统） 和metadb 配置文件关键字（创建状态数据库副本） 。

进行镜像的原因

在安装或升级时，您可以创建镜像的文件系统，以在多个物理磁盘上复制您的系统数据。 通过在不同的磁盘上复制数据，您可以保护数据，防止磁盘毁坏或发生故障时数据丢失。

Solaris 定制 JumpStart 和 Solaris Live Upgrade 安装方法使用 Solaris 卷管理器技术创建镜像的文件系统。 Solaris 卷管理器提供了一种通过使用卷来可靠管理磁盘的有效方法。 在 Solaris 卷管理器中可以启用并置、分组和其它复杂配置。 使用定制 JumpStart 和 Solaris Live Upgrade 安装方法可以执行这些任务中的一些任务，例如为根 (/) 文件系统创建 RAID-1 卷。 您可以在安装或升级过程中创建镜像的文件系统，这样在安装后就无需创建镜像的文件系统。

注意：

定制 JumpStart 和 Solaris Live Upgrade 安装方法仅支持创建 RAID-0 和 RAID-1 卷。 不支持其它 Solaris 卷管理器组件，例如 RAID-5 卷。

定制 JumpStart 安装方法仅支持在初始安装时创建镜像的文件系统。 Solaris Live Upgrade 支持在升级过程中创建镜像的文件系统。

有关 Solaris 卷管理器软件和组件的详细信息，请参见 Solaris Volume Manager Administration Guide。

镜像的工作原理

Solaris 卷管理器使用虚拟磁盘管理物理磁盘及其相关数据。 在 Solaris 卷管理器中，虚拟磁盘称作卷。 卷是系统中作为一个单独逻辑设备出现的一组物理片。 在标准的 UNIX® 术语中，卷实际上称作伪设备或虚拟设备。

从应用程序或文件系统（例如 UFS）的角度看，卷在功能上等同于物理磁盘。 Solaris 卷管理器可将定向到卷的 I/O 请求转换成定向到基础成员磁盘的 I/O 请求。

Solaris 卷管理器卷是由片（磁盘分区）或其它 Solaris 卷管理器卷组成。

使用卷可提高性能并增加数据的可用性。 在某些情况下，卷还可以提高 I/O 性能。 在功能方面，卷与片特性相同。 卷与片很相像，对于最终用户、应用程序和文件系统是透明的。 与物理设备一样，您可以使用 Solaris 卷管理器软件通过块或原始设备名称来访问卷。 根据使用的是块或原始设备，卷名称也会有所不同。

定制 JumpStart 安装方法和 Solaris Live Upgrade 支持使用块设备来创建镜像的文件系统。 有关卷名的详细信息，请参见定制 JumpStart 和 Solaris Live Upgrade 的 RAID 卷名要求和原则。

当您创建镜像文件系统时，会创建 RAID-0 卷（单片并置）和 RAID-1 卷（镜像）。Solaris 卷管理器会复制并置（子镜像）上的数据，并将这些子镜像作为一个镜像卷进行处理。

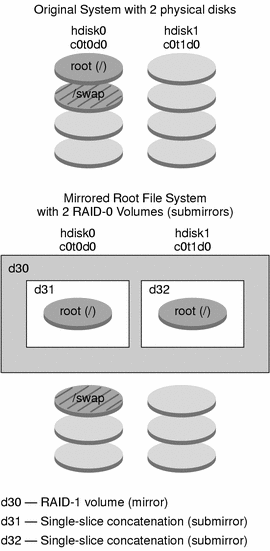

图形 10–1 显示了一个在两个物理磁盘上复制根 (/) 文件系统的镜像。

图形 10–1 在两个磁盘上镜像根文件系统

文中对此图例进行了说明。

图形 10–1 显示了一个具有以下配置的系统。

镜像组件概述

定制 JumpStart 安装方法和 Solaris Live Upgrade 使您可以创建镜像文件系统时所需的以下组件。

本节简要介绍这些组件。 有关这些组件的完整信息，请参见 Solaris Volume Manager Administration Guide。

状态数据库和状态数据库副本

状态数据库是指在物理磁盘上存储有关您的 Solaris 卷管理器配置状态的信息的数据库。 该数据库记录并跟踪对配置所做的更改。 当配置或状态更改时，Solaris 卷管理器将自动更新该状态数据库。 例如，创建新卷是一种配置更改， 而子镜像失败则是一种状态更改。

状态数据库实际上是多个数据库副本的集合。 每一份数据库（称作状态数据库副本）都可以确保状态数据库中的数据始终有效。 拥有多份状态数据库可以防止发生单点故障时数据丢失。 状态数据库可以跟踪所有已知状态数据库副本的位置和状态。

在创建状态数据库及其状态数据库副本之前，Solaris 卷管理器无法进行操作。 Solaris 卷管理器配置中必须具有操作状态数据库。

当设置配置时，您可以将状态数据库副本放在以下两个位置中的任何一个：

一个片上可以存储多个状态数据库副本。 但是，将状态数据库副本放在一个片上，发生单点故障时系统很容易受到损坏。

状态数据库副本可以确保状态数据库中的数据始终有效。 当状态数据库被更新时，所有状态数据库副本也被更新。 每次只更新一个副本的内容，以防止如果系统崩溃，所有更新副本都遭到破坏。

如果系统丢失了一个状态数据库副本，Solaris 卷管理器必须确定哪些状态数据库副本中仍包含有效数据。 Solaris 卷管理器将使用多数一致算法确定此信息。 在此算法中，只有当多数（半数 + 1 个）数据库副本可用并一致时，才会认为其中的任何数据库副本是有效的。 根据此多数一致算法，设置磁盘配置时，您必须至少创建三个状态数据库副本。 如果三个状态数据库副本中至少有两个可用，则可能取得一致。

缺省情况下，每个状态数据库副本占用的磁盘存储为 4 MB（8192 磁盘扇区）。 副本可以存储在以下设备中：

副本不能存储在根 (/)、swap 或 /usr 片上，也不能存储在包含现有文件系统或数据的片上。 副本存储后，可以将卷或文件系统放置在同一个片上。

有关状态数据库和状态数据库副本要求的规划信息，请参见状态数据库副本原则和要求。

有关状态数据库和状态数据库副本的详细信息，请参见 Solaris Volume Manager Administration Guide。

RAID-0 卷（并置）

定制 JumpStart 和 Solaris Live Upgrade 安装方法使您可以创建 RAID-0 卷。 RAID-0 卷单片并置是一个卷，其数据按一定顺序进行组织并存储在各个组件中，形成了一个逻辑存储单元。 使用定制 JumpStart 安装方法和 Solaris Live Upgrade 不能创建分组或其它复杂的 Solaris 卷管理器卷。

在安装或升级时，您可以创建 RAID-1 卷（镜像）并将 RAID-0 卷附加到这些镜像上。 镜像的 RAID-0 卷称作子镜像。 一个镜像由一个或多个 RAID-0 卷组成。 安装后，通过用 Solaris 卷管理器软件管理 RAID-1 镜像卷，您可以管理不同 RAID-0 子镜像卷上的数据。

使用定制 JumpStart 安装方法，您可以创建最多包含两个子镜像的镜像。 使用 Solaris Live Upgrade，您可以创建最多包含三个子镜像的镜像。 实际上，两个子镜像就足够了。 第三个子镜像使您可以在其中一个子镜像处于脱机状态下进行联机备份，同时又保持数据的冗余性。

有关 RAID–0 卷要求的规划信息，请参见镜像和子镜像要求和原则。

有关 RAID-0 卷的详细信息，请参见 Solaris Volume Manager Administration Guide。

RAID-1 卷（镜像）

RAID-1 卷（或称为镜像）保留的数据副本与 RAID-0 卷（单片并置）上的数据相同。进行镜像需要占用一定的磁盘空间。 需要的磁盘空间至少是要镜像的数据大小的两倍。 因为 Solaris 卷管理器软件必须写入所有子镜像，所以镜像过程还使得将写入请求写入到磁盘中所需的时间增加。

有了 RAID-1 卷，可同时从两个 RAID-0 卷读取数据（每一个卷都可以处理任何请求），使性能得到了提高。 如果一个物理磁盘出现故障，可以继续使用镜像，从而不会造成性能降低或数据丢失。

配置镜像后，可以像物理片一样使用该镜像。

您可以镜像任何文件系统，包括现有文件系统。 您还可以对任何应用程序（例如数据库）使用镜像。

有关 RAID–1 卷要求的规划信息，请参见镜像和子镜像要求和原则。

有关 RAID-1 卷的详细信息，请参见 Solaris Volume Manager Administration Guide。

镜像的文件系统的布局实例

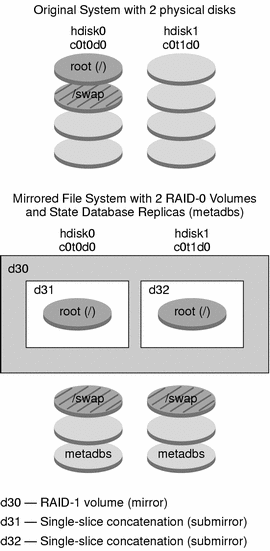

下图显示了一个在两个物理磁盘上复制根文件系统 (/) 的镜像。 状态数据库副本 (metadbs) 放置在两个磁盘上。

图形 10–2 镜像的根文件系统的布局实例

文中对此图例进行了说明。

图形 10–2 显示了一个具有以下配置的系统。

有关使用定制 JumpStart 安装方法创建此配置的实例配置文件，请参见实例 26–10。

有关如何使用 Solaris Live Upgrade 创建镜像的文件系统的说明，请参见创建带有 RAID-1 卷（镜像）的引导环境（命令行界面）。
