フラッシュモジュールを取り外す方法

---

注意 - 充電状態 LED が点灯しているときに FMod の取り外しまたは取り付けを行うと、コンポーネントが損傷する場合があります。FMod の取り外しまたは取り付けを行う前に、LED が消灯するまで待機してください。

---

始める前に

フラッシュモジュールの場所については、「示した部品の内訳」を参照してください。

1. 必要に応じて、フラッシュモジュール (FMod) に保存されているデータをバックアップします。
2. 保守のためにサーバーモジュールを準備します。「サーバーの保守の準備」を参照してください。
3. マザーボード上の FMod スロットを見つけます。

   FMod スロットの横にある緑色の LED の点灯は、エネルギーストレージモジュール (ESM) によって FMod スロットに電力が供給されていることを示します。FMod に障害があることを示しているわけではありません。FMod を取り外す前に、ESM の電力を空にする必要があります。FMod の取り外しまたは取り付けを行う前に、緑色の FMod LED が消灯するまで待機してください。



4. 緑色の FMod LED が消灯するまで (約 20 秒間) 待機します。
5. FMod スロットの両方の取り外しレバーを全開位置まで開きます。

   これにより、FMod がスロットから部分的に取り外されます。

6. FMod を慎重にまっすぐ上に持ち上げてスロットから取り外します。

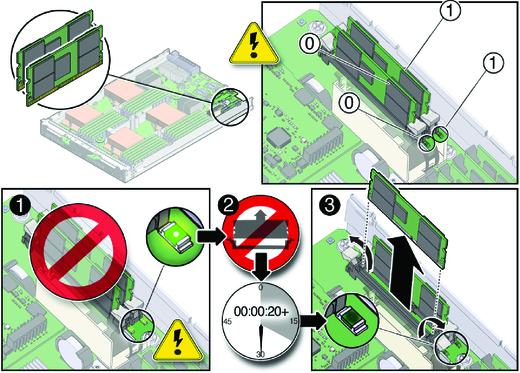

   手順 3 の図の枠 [3] を参照してください。

7. 稼働のためにサーバーモジュールを準備します。「サーバーモジュールの稼働を準備する方法」を参照してください。

次の手順

「フラッシュモジュールを取り付ける方法」
