シャーシにサーバーモジュールを取り付ける方法

  1. シャーシ内のスロットの位置を確認します。
  2. 必要に応じて、サーバーモジュールのフィラーパネルを取り外します。「サーバーモジュールのフィラーパネルを取り外す方法」を参照してください。

    サーバーモジュールのフィラーパネルは破棄しないでください。


    注意

    注意 - スロットが空の状態でシャーシを稼働させないでください。サーバーモジュールが過熱によりシャットダウンする可能性を低くするために、必ず、サーバーモジュールのフィラーパネルを 60 秒以内に空のスロットに挿入してください。


  3. 取り外しレバーが右側になるように、サーバーモジュールを垂直に立てます。
  4. サーバーモジュールが止まるまで、サーバーモジュールをスロットに押し込みます。

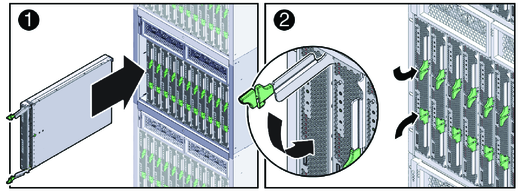

    サーバーモジュールの取り付け方法を示す図。
  5. 取り外しレバーの端に付いている爪の位置が、シャーシの側壁のスロットの位置と合っていることを確認します。
  6. 取り外しレバーが所定の位置にはまるまで、サーバーモジュールの中央に向かって回転させます。

    シャーシの電源が入っている場合、サーバーモジュールに待機電力が供給されます。パネルの前面にある緑色の OK LED が点滅します。
