DIMM スロットの名称と装着順序

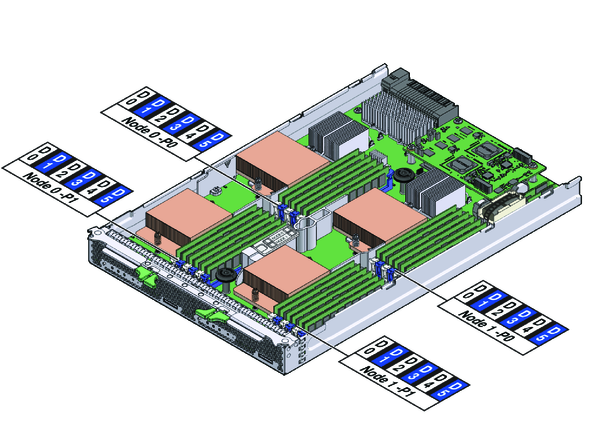

この節の図は、DIMM スロットとその装着順序を示しています。次の図は、マザーボード、ノード、DIMM スロットの番号、およびサーバーモジュール格納装置内の DIMM スロットの場所を示しています。

スロットの位置とスロットの番号スキーマを示す図。

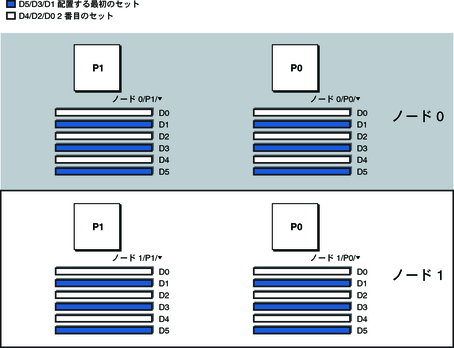

次の図は、DIMM スロットの名称と装着順序を示しています。最初に青色のスロットに装着し、次に白色のスロットに装着します。DIMM スロットに DIMM を装着する場合は、装着規則とガイドラインに従ってください (「Sun Blade X6275 M2 サーバーモジュールの DIMM 装着規則とガイドライン」を参照)。

DIMM スロットと装着順序を示す図。
