H 正規化されたメッセージのプロパティ

この付録では、正規化されたメッセージのプロパティについて説明します。

項目は次のとおりです。

H.1項「正規化されたメッセージの概要」
H.2項「Oracle BPEL Process Managerのプロパティ」
H.3項「Oracle Web Services Addressingのプロパティ」
H.4項「bpelx拡張による正規化されたメッセージのプロパティの操作」

H.1 正規化されたメッセージの概要

ヘッダーの操作と伝播は、重要なビジネス統合メッセージング要件です。Oracle BPEL Process Manager、Oracle Mediator、Oracle JCAアダプタおよびOracle B2Bは、顧客の統合ニーズを解決する上でヘッダー・サポートに大きく依存しています。たとえば、メッセージ・ヘッダーを介してファイル名を伝播することで、そのファイル名をソース・ディレクトリからターゲット・ディレクトリに保存できます。Oracle BPEL Process ManagerとOracle Mediatorでは、様々なユーザー・インタフェース・サポート・レベルでヘッダーにアクセスし、操作して設定できます。

図H-1に詳細を示します。

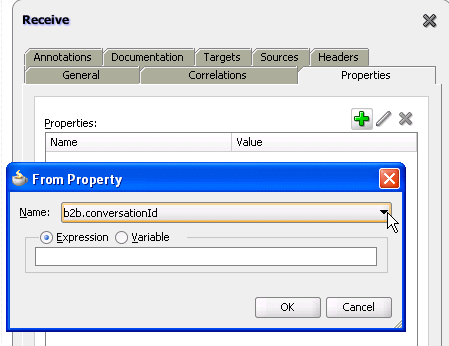

図H-1 正規化されたメッセージ・ヘッダー・プロパティの「プロパティ」タブ

「図H-1 正規化されたメッセージ・ヘッダー・プロパティの「プロパティ」タブ」の説明

正規化されたメッセージは、プロパティとペイロードという2つの部分のみを持つように簡素化されています。

通常、プロパティはスカラー型の名前/値ペアです。既存の複雑なヘッダーがプロパティに収まるように、プロパティはスカラー型にフラット化されます。

複雑なプロパティは事前に決定されているため、設計時にヘッダーを操作する際のユーザー操作は合理化されています。メディエータ・エディタまたはOracle BPELデザイナでは、なんらかの予約済キーワードを使用してヘッダーを操作できます。

ただし、この方法はユーザー入力に基づいて動的に生成されるプロパティに対処していません。選択内容に基づいてヘッダーが定義されます。これらの定義は事前に決定されていないため、事前決定済のプロパティ定義のリストでは考慮できません。動的プロパティのヘッダー操作は、定義するまで設計できません。この制限に対処するには、必要なサービス(コンポジット・エントリ・ポイント)と参照をすべて生成しておく必要があります。この制限は、動的プロパティを生成する必要のあるサービスに適用されます。動的プロパティが生成された後、コンポジットごとに格納される必要があります。その後にのみ、メディエータ・エディタまたはOracle BPELデザイナで動的プロパティを操作できます。

正規化されたメッセージのプロパティの詳細は、『Oracle Fusion Middlewareテクノロジ・アダプタ・ユーザーズ・ガイド』および『Oracle Fusion Middleware Oracle B2Bユーザーズ・ガイド』を参照してください。

H.2 Oracle BPEL Process Managerのプロパティ

表H-1に、Oracle BPEL Process Managerの正規化メッセージに対して事前に決定されているすべてのプロパティを示します。

表H-1 Oracle BPEL Process Managerのプロパティ

プロパティ名	伝播可能(はい/いいえ)	方向(インバウンド/アウトバウンド)	データ型	有効値の範囲	説明
`bpel.metadata`	はい	両方	文字列	文字列、サイズ制限: 1000。	BPELインスタンスを関連付ける必要がある追加情報が含まれます。渡されたすべての情報は、`cube_instance`表のメタデータ列に格納されます。
`bpel.priority`	はい	インバウンド	整数に解釈可能な文字列	[1-10]. 1が最も優先度の高い値です。	`cube_instance`の優先度列に格納されます。優先順位を付けるためにシステムで使用されます。
`bpel.title`	いいえ	インバウンド	文字列	文字列、サイズ制限: 100。	`cube_instance`表の`title`列に格納されます。
`bpel.instanceIndex1`	いいえ	インバウンド	文字列	文字列、サイズ制限: 100。	`ci_indexes`表に格納されます(`cube_instance`に対する追加索引になります)。
`bpel.instanceIndex2`	いいえ	インバウンド	文字列	文字列、サイズ制限: 100。	`ci_indexes`表に格納されます(`cube_instance`に対する追加索引になります)。
`bpel.instanceIndex3`	いいえ	インバウンド	文字列	文字列、サイズ制限: 100。	`ci_indexes`表に格納されます(`cube_instance`に対する追加索引になります)。

H.3 Oracle Web Services Addressingのプロパティ

表H-2に、Web Services Addressing (WS-Addressing)の正規化メッセージに対して事前に決定されているすべてのプロパティを示します。

表H-2 Oracle Web Services Addressingのプロパティ

プロパティ名	伝播可能(はい/いいえ)	方向(インバウンド/アウトバウンド)	データ型	有効値の範囲	説明
`wsa.messageId`	いいえ	両方	文字列	URI形式	このプロパティは、メッセージの識別子と、そのメッセージに対する応答の送信先であるエンドポイントをエンドポイント参照として指定します。
`wsa.relatesTo`	いいえ	両方	文字列	URI形式	このオプションの(繰返し)要素情報アイテムは、1つの抽象リレーションシップ・プロパティ値を`(IRI, IRI)`ペアの形式で提供します。この要素のコンテンツ(`xs:anyURI`タイプ)は、関連メッセージのメッセージIDを伝達します。
`wsa.replyToAddress`	いいえ	両方	文字列	URI形式	非同期で通信する2つのコンポーネント間の規約です。
`wsa.replyToPortType`	いいえ	両方	QName	任意のQName	この値は、サービスのコールバックの`portType`を構成するためにWebサービスに渡されます。WS-Addressingコールバックのエンドポイント参照の`PortType`要素に変換されます。
`wsa.replyToService`	いいえ	両方	QName	任意のQName	この値は、サービスのコールバックのサービスを構成するためにWebサービスに渡されます。WS-Addressingコールバックのエンドポイント参照の`ServiceName`要素に変換されます。
`wsa.action`	いいえ	両方	文字列	URI形式	この必須要素(コンテンツが`xs:anyURI`タイプ)は、アクション・プロパティの値を伝達します。
`wsa.to`	いいえ	両方	文字列	URI形式	このオプション要素(コンテンツが`xs:anyURI`タイプ)は、宛先プロパティの値を提供します。この要素が指定されない場合、宛先プロパティの値は`http://www.w3.org/2005/08/addressing/anonymous`になります。

H.4 bpelx拡張による正規化されたメッセージのプロパティの操作

Oracle BPEL Process Managerはbpelx拡張を使用して、メッセージ交換処理で、正規化されたメッセージのプロパティを操作します。構文は、BPELプロジェクトでBPELバージョン1.1と2.0のどちらがサポートされているかによって異なります。

H.4.1 BPEL 1.1のbpelx拡張構文

例H-1は、BPEL 1.1におけるbpelx拡張構文を示しています。

例H-1 BPEL 1.1において正規化されたメッセージ・ヘッダーのbpelx拡張構文

<invoke ...>
  <bpelx:inputProperty name="NCName" expression="string" variable="NCName"
 part="NCName" query="string"/>*
  <bpelx:outputProperty name="NCName" expression="string" variable="NCName"
 part="NCName" query="string"/>*
</invoke>

<receive ...>
  <bpelx:property name="NCName" expression="string" variable="NCName"
 part="NCName" query="string"/>*
</receive>

<onMessage...>
  <bpelx:property name="NCName" expression="string" variable="NCName"
 part="NCName" query="string"/>*
</onMessage>

<reply ...>
  <bpelx:property name="NCName" expression="string" variable="NCName"
 part="NCName" query="string"/>*
</reply>

H.4.2 BPEL 2.0のbpelx拡張構文

例H-2は、BPEL 2.0におけるbpelx拡張構文を示しています。

例H-2 BPEL 2.0において正規化されたメッセージ・ヘッダーのbpelx拡張構文

<invoke ...>
  <bpelx:fromProperties>?
    <bpelx:fromProperty name="NCName" .../>+
  </bpelx:fromProperties>
  <bpelx:toProperties>?
    <bpelx:toProperty name="NCName" .../>+
  </bpelx:toProperties>
</invoke>

<receive ...>
  <bpelx:fromProperties>?
    <bpelx:fromProperty name="NCName" .../>+
  </bpelx:toProperties>
</receive>

<onEvent ...>
  <bpelx:fromProperties>?
    <bpelx:fromProperty name="NCName" .../>+
  </bpelx:fromProperties>
</onEvent>

<reply...>
  <bpelx:toProperties>?
    <bpelx:toProperty name="NCName" .../>+
  </bpelx:toProperties>
</reply>

<reply ...>
  <bpelx:toProperties>
    <bpelx:toProperty name="NCName" .../>
  </bpelx:toProperties>
</reply>

次の点に注意してください。

toPropertyはfrom-specです。from-specから、指定した名前のプロパティに値をコピーします。
fromPropertyはto-specです。プロパティからto-specに値をコピーします。
